Vyhadzovač pre samotnú čerpaciu stanicu

Odstredivé povrchové čerpadlá sa najčastejšie používajú na zásobovanie vodou z vrtov, menej často sa používajú na zásobovanie vodou zo studne. Použitie tohto typu čerpadla má obmedzenie, ktorým je neschopnosť zdvihnúť vodu z hĺbky viac ako 8 m, ak je zrkadlo vody v studni pod 8 m, potom nebude fungovať na zdvíhanie vody pomocou bežného čerpadla. Aby čerpadlo zvýšilo vodu z väčšej hĺbky, musí byť v systéme zahrnuté ďalšie zariadenie, ktoré sa nazýva vyhadzovač. Nie je vždy možné ho nájsť na predaj, a kousnutie cien a vytvorenie vyhadzovača pre čerpaciu stanicu s vlastnými rukami zo šrotu je dosť reálne. Samozrejme, nebude to tak efektívne ako vyhadzovač priemyselnej výroby, ale je zaručené, že do chýbajúcej hĺbky pridáme asi 5 m.

Ako funguje ejektor

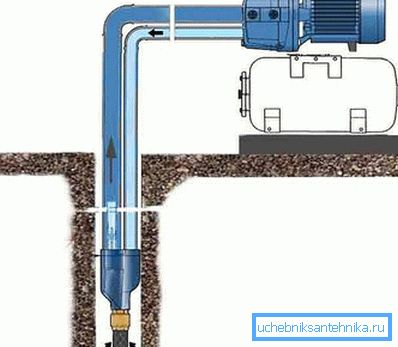

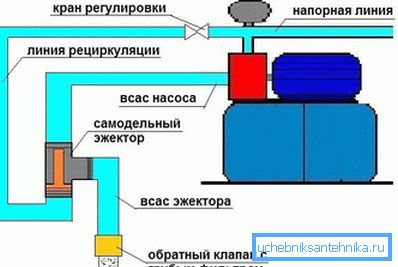

Princíp fungovania vyhadzovača je založený na pohybe vody v potrubí, ktorý sa dostáva do jemne zužujúcej sa časti vyhadzovača a zvyšuje jeho rýchlosť, čo vedie k zóne so zníženým tlakom, kde sa voda odťahuje zvonku. Vonkajší vyhadzovač čerpacej stanice pracuje tak, že dodáva vodu cez recirkulačný potrubie, prúd, ktorý vstupuje do zužujúcej sa časti, zvyšuje rýchlosť a vytvára zónu so zníženým tlakom, kde je voda odsávaná zvonku, aby kompenzovala nízky tlak. Inými slovami, vyhadzovač tlačí vodu do výšky, od ktorej môže čerpadlo už nasávať.

Účinnosť vyhadzovača sa vyznačuje koeficientom vysunutia, ktorý ukazuje množstvo nasávanej vody na jednotku množstva recirkulovanej vody. V našom prípade je koeficient ejekcie vody 0,12, to znamená, keď je prietok v ejektoru 1000 l / hod, ejektor bude nasávať asi 120 l / hod.

Konštrukcia vyhadzovača (možnosť 1)

Najjednoduchší vyhadzovač môže byť zostavený na základe odpaliska a tlmivky - tieto detaily budú slúžiť ako Venturiho trubica vo veľmi zjednodušenej verzii. Tvarované prvky pre vyhadzovač môžu byť použité z rôznych materiálov (kov, plast). V tomto prípade je konštrukcia vyfukovača zostavená z mosadzného tvarovacieho a klieštinového kovania pre kovové rúry.

Priemer tvarovaných prvkov pre konštrukciu vyhadzovača sa prijíma v závislosti od výkonu čerpacej stanice a priemeru sacieho a recirkulačného potrubia, pričom priemer nasávacieho potrubia nesmie byť menší ako 25 mm. V našom dizajne sa použije odpruženie s priemerom 20 mm so sacím potrubím s priemerom 26 mm a s ním spojeným 12,5 mm recirkulačným potrubím.

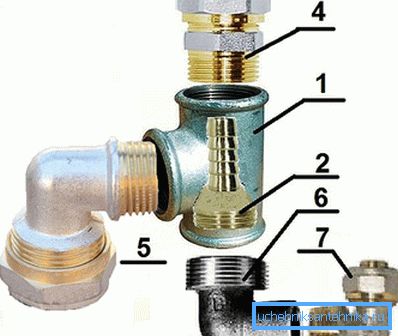

1. Tee? "Mm.
2. Spojenie "Mm a s vetvou 12 mm.
3. Adaptér 20? 25 mm.
4. Angle 90? (vonkajšia / vnútorná) pre kovovú plastovú rúrku? "? 16 mm.
5. Angle 90? (vonkajšia / vnútorná) pre kovovú plastovú rúrku? "? 26 mm.
6. Angle 90? (externé / interné)? "?".

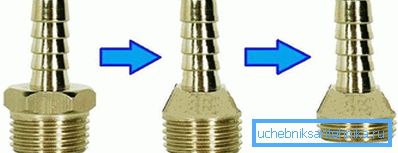

Obtiažnosť tohto dizajnu môže vytvoriť tlmivku, bude musieť byť mierne upravená, menovite otočením šesťuholníka na kužeľovitý stav.

Spodná základňa vytvoreného kužeľa by mala mať priemer o niekoľko milimetrov menší ako vonkajší priemer závitu dýzy, je tiež potrebné skrátiť jeho závit na maximálne štyri otáčky. Pomocou matrice musíte poháňať závit a vyrezať niekoľko ďalších závitov na výsledný kužeľ.

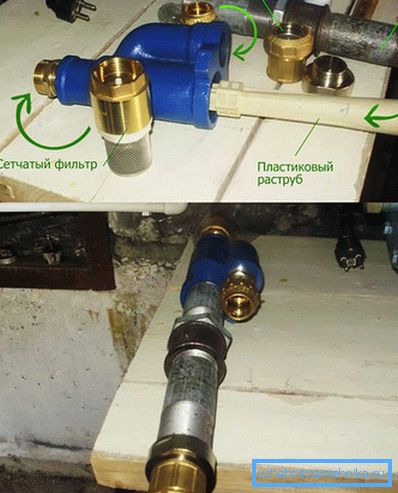

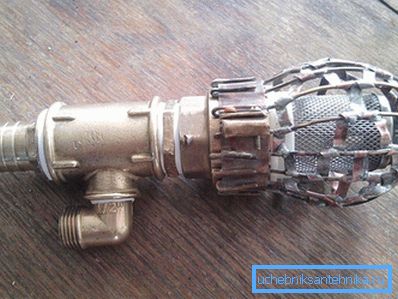

Teraz môžete zostaviť ejektor. Za týmto účelom je tesniaci krúžok (2) tesne zaskrutkovaný vo vnútri odpaliska (1) tak, aby armatúra prešla o 1-2 mm za horný okraj bočného výstupu odpaliska a aby zostali aspoň štyri otáčky na vnútornom závite odpaliska, takže výstup môže byť naskrutkovaný (6). Ak zostane zbytočná voľná závitka z tela, bude potrebné odstrihnúť vlákna spojky, v prípade nedostatku dĺžky spojky, môžete dať kúsok rúrky na ňu. Výstupom (5), cez ktorý sa nasáva voda, je potrebné nasadiť spätný ventil tak, aby pri spustení systému nepretekla voda zo systému nasávania a recirkulácie vody, inak sa systém nespustí. Tiež je potrebné utesniť všetky závitové spojenia s akýmkoľvek tesniacim materiálom.

Takýto vyhadzovač nebude mať vysoký vyhadzovací koeficient kvôli nedokonalosti konštrukcie Venturiho trubice, takže ho možno použiť na zdvíhanie vody z hĺbky nie väčšej ako 10 m.

Možnosť 2

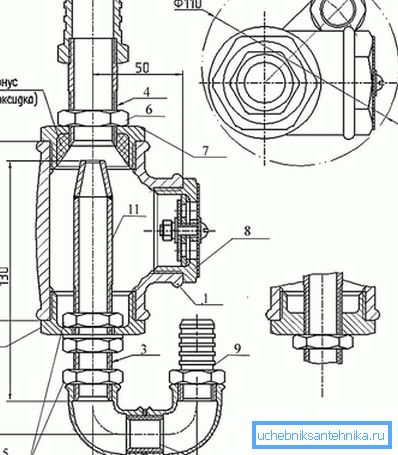

Existuje ďalšia možnosť, ako vytvoriť vyhadzovač, taký dizajn je účinnejší vzhľadom na perfektnejšiu Venturiho trubičku, je ťažšie vyrobiť, ale koeficient vyhadzovania bude vyšší ako v predchádzajúcom modeli.

1. Tee? 40 mm.
2. Klepnite na 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Uzáver 1/2 "mm.
6. Poistná matica 3/4 "mm.
7. Cap.
8. Spätný ventil
9. Union 1/2 "mm.
10. Montáž 3/4 "mm.
11. Dýza 10 mm.
12. Závitový sgon 1/2 "mm.

Takýto ejektor je vyrobený z oceľových dielov. Ako dýzu (11) môžete použiť medenú rúrku, vytvoriť pozdĺžne rezy, stlačiť a spájkovať švy. V zástrčkách (7) je potrebné vytvoriť otvory s vhodným priemerom a odstrihnúť závity, aby sa naskrutkovali svahy (3 a 4) a zaistite ich poistnými maticami. Tryska bude musieť byť upevnená v zámku spájkovaním.

Vlastnosti inštalácie a prevádzky

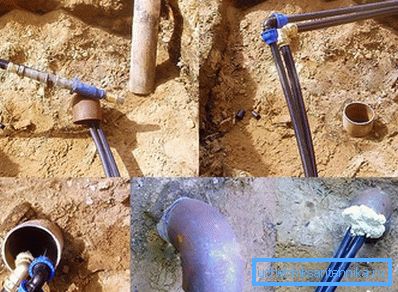

Práca vyhadzovača bude účinná len na výkonných čerpadlách, najmenej 1 kW s vysokým výkonom a hĺbkou inštalácie vyhadzovača nie viac ako 20 m, inštalácia hlbšie dramaticky znižuje účinnosť vyhadzovača. Takže keď čerpadlo so vzdialeným vyhadzovačom nezlyhá, je potrebné umiestniť prívodné potrubia do vyhadzovača striktne vertikálne. Nezabudnite mať hrubý filter pred čerpadlom, pretože takéto čerpadlá sú veľmi náchylné na abrazívne častice, ktoré môžu poškodiť čerpadlo. Pred čerpadlom na recirkulačnom potrubí je nevyhnutné namontovať ventil, aby ste mohli nastaviť množstvo vratnej vody, a tým prispôsobiť účinnosť odsávania vyhadzovača.
