Vyberáme a namontujeme ventil mom-mom, mom-tat a iné typy
V tomto článku budeme hovoriť o tom, čo je mom-tat žeriav a ako sa líši od podobných zariadení s inými typmi spojovacích prvkov. Okrem toho uvažujeme klasifikáciu žeriavov podľa typu pripojenia, ako aj informácie o funkciách týchto zariadení.
Klasifikácia rýchloupínacích závitových pripojení
Neviete, ako sa kohútik 1 2 otec líši od podobného zariadenia mom-mom? Na vyčerpávajúcu odpoveď na túto otázku berú do úvahy vlastnosti závitových pripojení používaných pri montáži potrubných systémov.
Aby bolo potrubie spojené s armatúrou, je potrebné, aby na jednej strane bola armatúra spojovacím prvkom a na druhej strane spojka. Zariadenie sa teda naskrutkuje do spojky, čoho výsledkom je dosiahnutie požadovanej pevnosti.
Samozrejme, aby sa opísaný spôsob upevnenia použil v reálnych podmienkach, spojovací prvok vo forme spojky musí byť vybavený vnútorným závitom a kovanie musí byť vonkajšie.
Tradične sa "mom" nazýva spojovací prvok vytvorený vo forme spojky spojky. Takže "otec" je spojovací prvok, vyrobený vo forme dusivky.
Dôležité: Schémy zapojenia, ktoré pracujú s použitím "mom" a "father", sa bežne používajú pri konštrukcii potrubí malého a stredného priečneho prierezu. Inštalácia veľkých potrubných systémov s priemerom prierezu viac ako 50 mm sa zvyčajne vykonáva pomocou silnejšej príruby alebo zvaru.
Takže sme sa rozhodli pre hlavné typy závitových pripojení, ktoré sa používajú pri konštrukcii potrubí, späť k zvažovaniu ventilov.
Závitové konektory na ventily

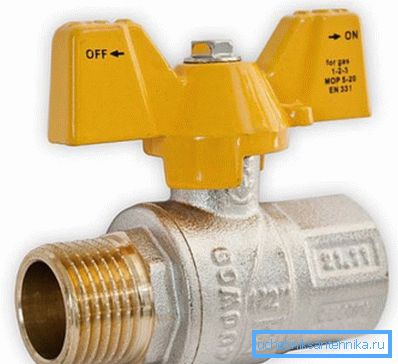

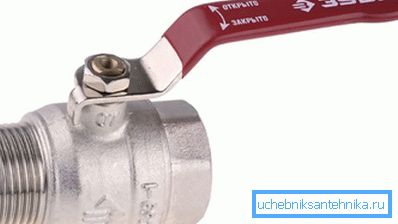

- Crane 1 2 mama otec, čo charakterizuje jeho dizajn?
Na telese zariadenia okrem tyče so zotrvačníkom vidíme dve trysky umiestnené na tej istej osi. Na jednej strane je tryska koncovka s vnútornou závitovou spojkou, ktorej priemer je 1/2 (12,7 mm).
Na druhej strane rúrka končí s vnútornou závitovou tryskou.

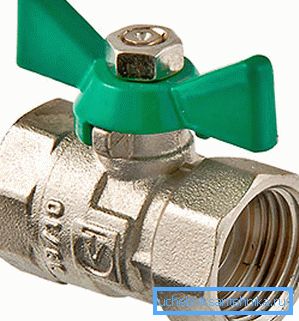

- Ventily materskej matky na oboch stranách sú vybavené tryskami, ktoré zakončujú spojky. Takéto zariadenia sú najlepším riešením pre inštaláciu žeriavu v roztrhnutí potrubia.

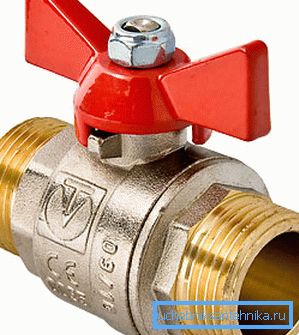

- Zariadenia so spojovacím prvkom typu "otca-otca" sú sanitárne vybavenie, na oboch stranách ktorých sú vybavené vonkajšími závitmi.
Dôležité: Vo všetkých uvedených zariadeniach sú puzdro a spojovacie prvky vyrobené z mosadze alebo z nehrdzavejúcej ocele AISI 316L. Získavanie ventilov z čiernych kovov alebo ľahkých zliatin s pridaním hliníka sa neodporúča.
Funkcie aplikácií
Moderný guľový ventil sa používa na stavbu potrubí určených na prepravu kvapalných a plynných médií. Preto je možné nájsť zariadenia na predaj s pripojovacími spojovacími prvkami, ktoré sú určené na prácu s plynom alebo na prácu s vodou.
Takže, ako sa odlišujú úpravy plynu od vody, s výnimkou farby pera?
- Plynové uzávery sú vyrábané s ohľadom na bezpečnostné požiadavky na dodávku plynu. Dodržiavanie týchto požiadaviek ovplyvňuje kvalitu použitých materiálov a presnosť montáže všetkých konštrukčných prvkov.
Opäť všetky úradne vyrábané ventily pre distribučné siete plynu podliehajú povinnej kontrole kvality a potom certifikované na použitie na území Ruskej federácie a krajín SNŠ.
Ventily na plyn sa vyznačujú týmito vlastnosťami:
- Všetky konštrukčné komponenty, vrátane drieku, sú namontované vo vnútri puzdra, v dôsledku čoho je zariadenie absolútne nepriepustné a neoddeliteľné.
- Prítomnosť protiblokovacej tyče zabezpečuje bezpečnú prevádzku v domácom aj priemyselnom prostredí.
- Prítomnosť technologických zariadení určených na zablokovanie a utesnenie zotrvačníka.
- Schopnosť obsluhovať zariadenia v širokom rozsahu teplôt (od -40 ° C do + 60 ° C), čo je viac než relevantné pri prevádzke v domácich klimatických podmienkach.
- Schopnosť používať zariadenia v širokom rozsahu tlakových indikátorov (kohútiky sú navrhnuté pre menovitý tlak až 5 barov a maximálne 20 barov).
- Guľové kohúty pre vodu sú vyrábané s menším počtom požiadaviek na kvalitu konečného výsledku.
Jedinou základnou požiadavkou, ktorú musí konečný výrobok spĺňať, je kombinácia tesnosti a vysokej odolnosti voči korózii.
Vonkajšie sa guľové kohútiky pre vodu nijako nelíšia od podobných zariadení určených na prácu so zemným plynom. Existuje však jeden dôležitý bod: ak sa dá vodovodná batéria vložiť do vodovodného systému, potom nemožno použiť vodné uzatváracie ventily na prácu s plynom!
Vlastnosti inštalácie plynových ventilov

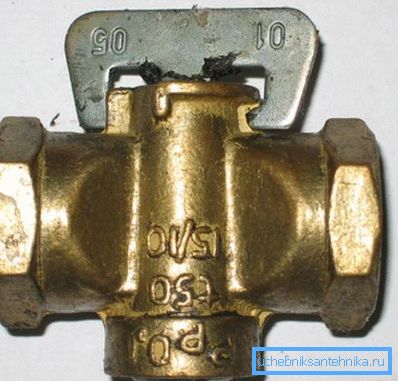

Až donedávna bola dodávka zemného plynu do domovov alebo bytov kontrolovaná korkovými kohútikmi matka-matka. Takéto zariadenia boli navinuté na vonkajších závitoch v roztrhnutí potrubia.
Na zaistenie požadovanej tesnosti bol závitový kĺb prevalcovaný s vlečkou a neskôr s dymovou páskou. S cieľom predĺžiť životnosť spoja bola medzera pozdĺž obrysu kovania v spojke namaľovaná olejovou farbou, ktorá po vysušení vylúčila možnosť úniku.
V súčasnosti boli korkové žeriavy nahradené pokročilejšími úpravami lopty s veľkým zdrojom.

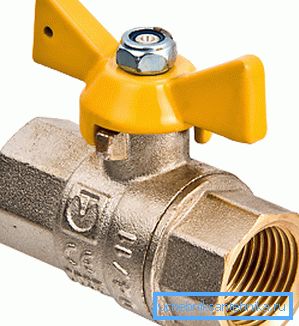

Nové zariadenia, ako staré verzie, sú vybavené spojovacími prvkami typu "matka-matka". Toto sa robí pre jednoduchšiu inštaláciu v roztrhnutí potrubia bez potreby ďalších prechodových tvaroviek, ktoré môžu nepriaznivo ovplyvniť stupeň tesnosti konštrukcie.
Dôležité: Pri výstavbe plynárenských rozvodov sa používa iba špeciálne uzatvorené uzamykacie zariadenie. To znamená, že kúpiť ventil pre plyn, nezabudnite sa uistiť, že certifikát je k dispozícii.
Výmena uzamykacieho zariadenia vykonávajú odborníci so špeciálnymi toleranciami. Nezávislá inštalácia je v prvom rade potenciálne nebezpečná a navyše môže viesť k sankciám.
Vlastnosti inštalácie vodovodných armatúr
Inštalácia guľového ventilu na kovových rúrach môže byť vykonaná ručne bez potreby prijímať špecialistov.
Návod práce je nasledovný:

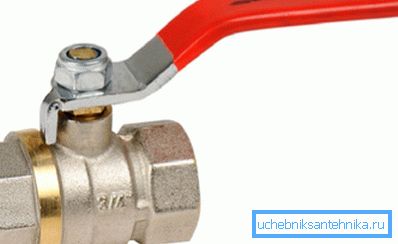

- Ak potrebujete nainštalovať zariadenie, ako napríklad "matka-matka", potrubia sme prerušili, pretože sme predtým vypli vodovod. Odrežte kúsok rúrky s veľkosťou tela žeriavu, nepočítajte postranné rúrky.
- Konce potrubí spracovávame brúskou, čistiacimi otvormi. Potom odstránime vonkajšiu skosenie, čo zjednoduší proces závitovania.
- Ďalej pripravte frézu (razidlo) a vložte frézu do nej, zodpovedajúcu veľkosti závitu.
- Koniec rúry je mazaný tenkou vrstvou maziva, napríklad môžete použiť litol. Použite rovnaké mazivo na rezač.
- Aplikujeme frézu na koniec rúry a s určitou námahou začneme strihovať vlákna striktne v smere hodinových ručičiek. Odrežte asi 6-7 otáčok.
Žeriav na železnej rúre musí byť navinutý aspoň na 5 otáčok. Dnes na trhu môžete zakúpiť zariadenia s uzatváracou maticou, navrhnutou na 3 otáčky, nemali by ste kúpiť takúto výstuž, pretože je určená pre mosadzné a medené rúry.
Dôležité: Ak po niekoľkých otáčkach doska dôjde tesne, vrátime sa o jednu otočku a takto odrežeme čipy. Potom sa môžete posunúť dopredu.
- Kovové piliny čistíme z hotových nití a vetrového ľanu alebo dymovej pásky.
Navíjanie sa vykonáva v smere navíjania žeriavu. Ak sa pretrepate v opačnom smere, krútená spojka namontuje tesnenie do zhluku.
- Vyrábame žeriav na pripravených koncoch rúrok, ktoré boli predtým odstránené z konzol. Potiahnutím kľúčom s kľúčom zatláčame ventily, až kým sa z každého konca nevykonajú 4-4 otáčky. Uistite sa, že zotrvačník zariadenia dostane do roztopenej polohy, kde sa len otočí.
Polymérové varianty ventilov typu "matka-matka"

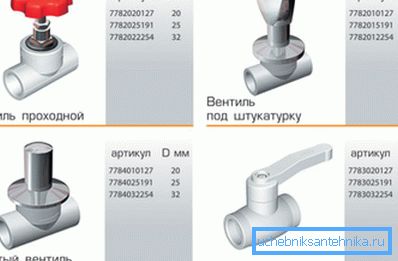

Okrem už uvedených kovových zariadení s pripojovacími konektormi na dýzach sa bežne používajú uzatváracie ventily z polymérových materiálov. Typickým príkladom sú polypropylénové kohútiky určené na inštaláciu v inštalačných systémoch.
Takéto zariadenia sú na obidvoch koncoch vybavené spojkami, do ktorých sú konce rúrok vložené počas spájkovania. Vodné armatúry vyrobené z polypropylénu, ako aj analógy z kovu, sa vyberajú podľa priemeru vstupov meraných v palcoch. Cena polymérových výrobkov je však cenovo dostupnejšia ako cena kovových výrobkov.
Takmer všetky polypropylénové žeriavy na trhu sú zariadenia s guľovým typom so spojovacími prvkami matka a matka.
záver
Teraz, keď sme sa dozvedeli, aké typy pripojení sa používajú na ventiloch a ako sa niektoré typy ventilov líšia od ostatných, je načase, aby sa tieto poznatky zaviedli do praxe.
Máte nejaké otázky, za ktoré ste nedostali žiadne zaujímavé odpovede? Viac užitočných informácií nájdete v tomto článku.
