Vybavíme prímestskú vodu z studne

Je veľmi možné vybaviť systém zásobovania vodou v krajine vlastnými rukami zo studne, ak je samozrejme táto studňa umiestnená na vašom území a nie vŕtaná do klubovne a vaša susedia ju tiež používajú. Skutočnosťou je, že v potrubí nemôžete dať viac ako jedno ponorné čerpadlo.

A všetky jeho automatizácie môžu byť iba na jednom mieste a vodárenská jednotka by mala byť inštalovaná až po čerpacej stanici. Ale toto je domácnosť, nie technický problém, a máme záujem o inštalačné práce, o ktorom budeme diskutovať nižšie, a navyše ukážeme video v tomto článku.

Inštalatérske práce v dome

dobre

Poznámka. Treba poznamenať, že existujú dva typy studní - artesian a piesok. Druhá možnosť (je menšia), môžete vyvrcholiť sami, bez toho, aby ste sa žiadali o povolenie a nezbierali žiadne informácie. Avšak artesiánske vrstvy patria štátu, takže na vrtanie takých studní budete potrebovať balík dokumentov a platenú licenciu na extrakciu vody.

• Všeobecne platí, že pri vŕtaní studne by sa mal vydávať technický pas, v ktorom je jeho prietok, ale bohužiaľ nie všetko sa deje podľa spôsobu, ktorý zákon vyžaduje, a preto budete možno musieť určiť tento parameter sami. Je potrebné, aby ste vedeli, akú silu môže byť čerpadlo použité, presnejšie, koľko kúpeľní bude studňa schopná udržať súčasne.
• Aby ste to dosiahli, budete musieť označiť úroveň zrkadla (nepoužívajte ho aspoň jeden deň) a vyčerpať všetku vodu z studne pomocou toho istého čerpadla, ktoré použijete, a potom zistite, ako dlho sa bude plniť vaša značka - toto úroveň sa nazýva statická. Teraz musíte rozdeliť objem čerpanej vody v čase doplnenia a dostanete prietok - V_{čerpaná voda}/ t_vyplniť= prietoková rýchlosť, ktorú môžete konvertovať na litre za minútu za hodinu alebo m³min, m³/ hod
• Teraz potrebujete čerpadlo, ktoré vyzdvihnite debet (m³/ hodina) a parametre samotnej jednotky môžete vidieť v technickom pase (návod na obsluhu) alebo v prípade. Počas inštalácie, keď spustíte čerpadlo do studne, ihneď ho neopravujte - najskôr ho spustite a počkajte, až sa hladina vody stabilizuje, to znamená, že čerpanie sa rovná doplňovaniu. Toto bude statická úroveň, ktorou sa má merať hladina ponoru čerpadla (najmenej 30 cm od zrkadla).

Spotreba vody na hodinu v rôznych kúpeľniach

Drážky a dierky

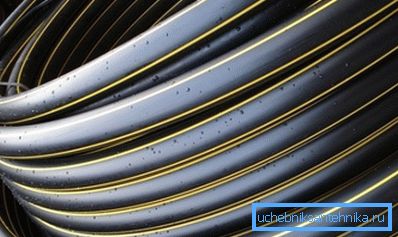

V každom prípade budete musieť vykopať výkop vedúci z studne do domu, pozdĺž ktorého bude položený elektrický kábel na pripojenie ponorného čerpadla a 32 mm vodovodného potrubia samotného - teraz sa používa HDPE - polyetylén s nízkou hustotou.

Hĺbka výkopu bude priamo závisieť od podnebia vo vašom regióne, musí byť vykopaná o 50 cm hlbšie ako bod mrazu na zemi, takže na niektorých miestach môže byť viac ako jeden a pol metra. Spodok musí byť naplnený pieskovým vankúšom s výškou najmenej 2 cm - čo vám umožní rovnomerne rozložiť celé zaťaženie na potrubie, keď je posypané pôdou.

Ak je vaša krajina doma na páse nadácie, potom je celkom možné, že jej podrážka je tiež pod bodom mrazu a potom budete musieť prejsť nie pod páskou, ale cez to.

Aby ste to dosiahli, musíte vyraziť betón, ktorý má pravdepodobne výstužný rám, takže tu by ste nemali používať vŕtačku alebo dláto ako trysku pre perforátor, ale vŕtačku a dláto (ak narazíte na neho, potom budete brúsiť).

Aby ste mohli voľne pracovať v zákopu s perforátorom, z vonkajšieho a vnútorného priestoru budovy sú vykopané pitholy - veľkosť je určená vašimi vlastnými rozmermi.

Pre pohodlie preventívnej údržby studne je dobre - to môže byť položená z tehál alebo betónové široké krúžky a zatvorte horný kryt. Neskôr, ak je to potrebné, je izolácia izolácie. Tiež. Namiesto betónového kioska sa používa adaptér na dolné dno, ktorý budeme opísať nižšie.

adaptér

V prípadoch, keď neexistuje žiadna možnosť, alebo jednoducho túžba na inštaláciu betónového koseónu, s ktorým by ste mohli udržiavať hlavu, použite adaptér, ktorého cena bude oveľa nižšia ako montáž betónovej studne. Takéto zariadenie je pomerne ľahko namontované pod úrovňou mrazu na zemi, o čom vám teraz povieme.

Po nainštalovaní studne bude puzdro vyššia, ako je potrebné, preto je prebytočná časť brúska odrezaná, čím zostane kus nad zemou, ktorý bude zatvorený špičkou. Potom sa v potrubí vytvorí otvor, ktorý je umiestnený pod bodom mrazu zeme, s diamantovým mlynom alebo oceľovým mlynom na upevnenie adaptéra.

Potom, čo sme urobili otvor, odpojíme adaptér na dve časti - oni jednoducho opustili jeden z druhých v drážky, ako je vidieť na hornej fotografii. Na montáž na rúrku je potrebná časť, ktorá má trysku s vonkajším závitom (je jasné, že na ňu je zašroubovaná matica).

Je veľmi jednoduché ho pripevniť na potrubie - stačí len dostať rúrku zvnútra potrubím do otvoru a upevniť ju zvonku maticou, ale to je zriedka možné len vtedy, keď je hrot pod úrovňou zeme. Ak je do otvoru dlhá vzdialenosť, potom je táto časť spúšťaná pomocou tyče (adaptér je namontovaný a tyč je naskrutkovaná na inú časť) alebo drôt.

Spustili sme montáž - na čerpadlo navíjame spätný ventil a namerame kus plastového potrubia z ventilu na adaptér tak, aby hĺbka ponorenia do vody bola aspoň 30 cm pod statickou hladinou (tento pojem bol vysvetlený vyššie).

Teraz môžeme pokračovať v hlavnej a záverečnej fáze inštalácie čerpadla - to nebudeme môcť robiť bez tyče, ktorá je naskrutkovaná na vnútornej strane adaptéra - táto časť je jasne viditeľná na fotografii, ktorá ukazuje, ako je adaptér odpojený - niečo ako čierna miska na vrchu.

Teraz musíte najprv ponoriť čerpadlo do potrubia, držať ho pomocou pružnej polyetylénovej trubice a potom pokračovať v potápaní pomocou tyče - okamžite urobte značku na ňom, aby ste vedeli, či vnútrajška adaptéra dosiahla vonkajšiu časť (značka na tyči je vonkajšia časť potrubia). S najväčšou pravdepodobnosťou sa nebudete môcť dostať do drážok prvýkrát, ale to nie je dôvod na frustráciu, urobte ešte pár pokusov a určite sa dostanete.

Poznámka. Ako prídavná tyč môžete použiť rovnaké potrubie PND pomocou kompresného kovania - upevnite armatúru k upevňovaciemu bodu (čierna miska) a potom pripojte rúrku k nej. Len HDPE sa musí pevne pripevniť a skrutku namontovať na adaptér až na koniec, aby sa po inštalácii ľahšie odstránil.

Kábel, ktorý je pripojený k čerpadlu na upevnenie, je pripevnený k hornej časti hlavy tak, že na ňu spočíva čerpadlo a nie na adaptér alebo na elektrický kábel. Elektrický kábel môže byť pripojený k svorkám na vrchu, ale jednoducho ho môžete uvoľniť do zákopu, obísť tieto konektory - stále ho musíte zvyšovať, pretože to nebude stačiť pre budovu.

Prívod vody do domu

Na adaptér zaskrutkujeme kompresný polyetylénový obal pre rúry a upevníme HDPE potrubie na druhý koniec, ktorý nasadíme pozdĺž zákopu až k domu, stačí vytvoriť rezervu na vstup.

Tou dobou by sme mali mať zákop s pieskovým vankúšikom a otvorom pod alebo v základnej páske, rovnako ako jamku v miestnosti. Kozóna v dome je zvyčajne zatepľovaná tehlom a potom omietnutá, ale na tento účel sa niekedy používajú betónové krúžky alebo dokonca široký plastový sud.

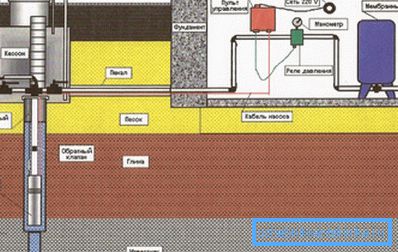

Takže si predstavme podmienenú situáciu, že sme do kazónu, ktorý bol v miestnosti vybavený, dostali polyetylénové potrubie a elektrický kábel (príliš skoro naplníme zákop - to sa deje len po testoch). Teraz nás zaujíma ďalšia schéma dodávky vody v dachi zo studne a hneď po HDPE potrubia inštalujeme hlavný ventil (vykurovací kábel sa nezapočítava, je to voliteľné), po ktorom hrubý filter odreže.

Horná fotka ukazuje, že podľa schémy je blok spojený s tlakovým spínačom a snímačom suchého chodu, aj keď autor tohto článku dospel k záveru, že je lepšie kupovať snímač a relé samostatne - čo predlžuje ich životnosť. V každom prípade môže zlyhať iba jedno zariadenie, a nie celá jednotka.

Kábel z čerpadla a kábel, ktorý prechádza do zásuvky s napájaním 220 V, sú pripojené k svorkám relé, ale nemôžete nainštalovať snímač suchého chodu, ale slúži na automatické vypnutie čerpadla, ak nepčerpáva vodu, to znamená, že beží sucho ,

Membránová nádrž môže byť umiestnená kdekoľvek, to znamená pred alebo po relé, nezáleží na tom, pretože v každom prípade bude vytvorený tlak v samotnej nádrži av potrubnom úseku od spätného ventilu k uzatváraciemu ventilu rozvodu vody. Čím je táto nádrž väčšia, tým menej relé spustí a zastaví čerpadlo, pretože rezervný tlak sa zvýši, ale táto kapacita by nemala byť väčšia ako 100 litrov.

Okrem toho režim spúšťania a zastavenia čerpadla závisí od nastavení nastaveného na tlakovom spínači. V továrenskej verzii sa štart spúšťa pri tlaku 2 atmosfér a zastaví sa pri 3 atmosfér. Tento rozsah môžete rozšíriť nastavením štartu na 1,5 atmosféry a zastavením až na 5 atmosfér. Zvyšovaním medzery znížite počet štartov a zastávok motora, čo zvyšuje jeho životnosť.

záver

Po ukončení montáže musí byť systém prívodu vody v dacha testovaný a ak všetko funguje dobre a nie je tam žiadna netesnosť, musíte vyplniť výkop a utesniť vstupný bod potrubia na základ s cementovou maltou alebo lepidlom na dlaždice tak, aby do miestnosti nevnikla pôdna vlhkosť. Potrubie je najskôr pokryté pieskom na pokrytie 5 - 8 cm, potom sa naleje vodou, aby sa piesok zmrštil a previedol do pôdy.
