Vstup do potrubia: rôzne možnosti montáže

Moderné známe vybavenie v krajine chata bude váš pobyt pohodlný. Je obzvlášť dôležité, aby sa do domu dostal prívod potrubia zo studne pri bežnej absencii centralizovaného zásobovania vodou. Táto úloha je celkom uskutočniteľná aj pre neprofesionálov, a preto si vyberieme pre nás najvhodnejšiu metódu lokálneho dodania takýchto prírodných úžitkov z nášho zdroja.

Optimálnym riešením je inštalácia sgon, t.j. závitových rúrok z dvoch koncov, ako aj stlačenie kruhovej steny dvoma prírubami na tesneniach. Takto vytvárame spojenie a to je jednoduché, ale spoľahlivo vyriešime otázku, ako utesniť potrubie.

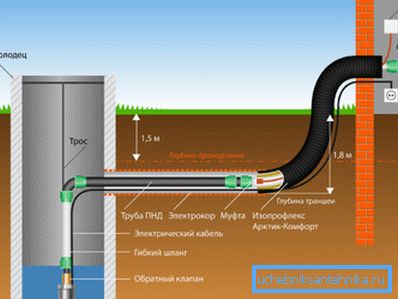

Dobré smerovanie do domu

Pred začatím práce špecifikujte pravdepodobnú hĺbku zamrznutia v našej oblasti podľa SNiP.

Rúry, ich charakteristiky

Pri distribúcii vody zo studne do domu (počiatočné napájanie do puzdra a vstup vody do budovy) použite HDPE potrubie.

• Optimálny priemer pre kladenie pod zemou je 32 mm s hrúbkou steny viac ako 2 mm.
• Dĺžka potrubia pod základňou vo vnútri domu a do studne by mala byť s polomerom okraja.

Vodovodné potrubia z hliníka s obojstrannou polyetylénovou vrstvou sú teraz na vrchole svojej popularity: sú odolné, prakticky večné a neovplyvňujú chuť a vôňu prírodnej vody. Okrem toho ich hladký povrch zabraňuje upchávaniu, chráni pred kondenzáciou a nikdy nehrdzave.

Príslušná voľba priemeru rúr tiež prispieva k nášmu komfortu:

• príliš úzke potrubie sa pohybuje hlukom (dochádza k turbulencii prietoku),
• vápenaté usadeniny sa čoskoro objavia vo vnútri.

Správny priemer sa dosiahne pri výpočte maximálnej rýchlosti prúdenia (zvyčajne 2 m / s) a dĺžky nášho potrubia:

• pri 30 m je potrebný priemer 25 mm - to je 1 palec;
• pre dlhšiu čiaru - 32 mm - už 1,25 palca;
• na systéme do 10 m - iba 20 mm.
• Pre takú diaľnicu z studne vykopávame zákop v zemi (hĺbka priekopy je 1,5-2 m), prinášame ju priamo pod základom domu.

Vstupné zariadenie

• Od konca potrubia nasmerovaného do domu ustúpime o pol metra a zafixujeme ho inovatívnym káblom vykurovacieho matrix fóliou.
• Jeho konečné elektrické ukončenie bude umiestnené v hĺbke 2 metre v smere studne.
• Horný koniec kábla s rúrkou by mal byť 20 cm nad úrovňou podlahy (veľtrh).
• Teraz budeme mať na rúre tubulárne ohrievače.

Tip! Hrúbka steny izolácie je väčšia ako 9 mm a vnútorný priemer je 35 mm. Takýto ohrievač-kompenzátor zachráni našu diaľnicu od deformácií pôdy s nevyhnutným zmenšením už zakopanej zákopy.

• Kĺby sú utesnené spevnenou páskou.

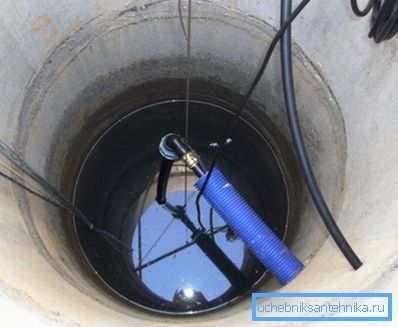

• Takto pripravená rúra sa položí do vykopaného výkopu a v mieste jeho vstupu do jamky vrtáme 2 otvory do krúžkov pomocou perforátora.
• Teraz na 30 cm vložíme do potrubia potrubie.
• V zákopu rozťahujeme elektrický kábel čerpadla, ktoré je už v HDPE potrubí s priemerom 20 mm. A prinášame to do krúžku, ale cez inú dieru.

Venujte pozornosť! Odborníci odporúčajú použiť vodotesný PVA kábel s rozmermi 4x1,5 mm pre čerpadlá s vrtmi - jeho cena nie je oveľa vyššia, ale spoľahlivosť je oveľa vyššia.

• V tej istej rúre vedieme elektrický PVA káblových zásuviek 3 x 1,5 mm pre čerpaciu stanicu, druhé čerpadlo alebo osvetlenie. Aby sme to urobili, robíme tretí otvor, to znamená, že každé potrubie má svoj vlastný otvor.

Varovanie! Kovové zvlnenie nie je vhodné na prechod potrubia cez krúžok, pretože neochráni infiltráciu vody zo zeme.

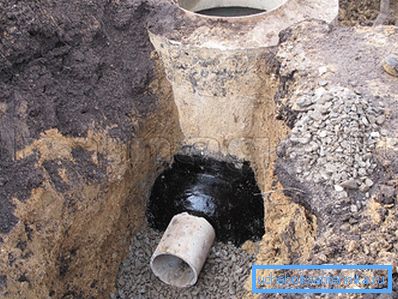

• Potom pripevníme prívod z dvoch strán rýchlo vytvrdzovacím roztokom, prípadne hydraulickým tesnením.
• Nakoniec vykopať zákop s vodou.

Prívod potrubia pre zimné zásobovanie vodou

Zimná verzia je možná s akýmkoľvek základom - stĺpikom alebo pásikom.

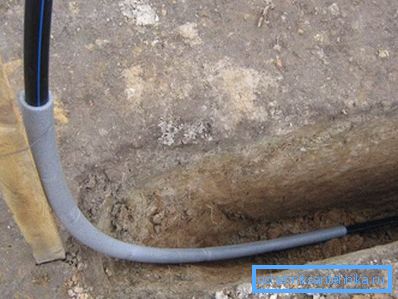

• Po prvé, urobíme teplý vstup HDPE potrubia do studne.
• Tu položíme samoregulačný elektrický kábel, izolujeme ho fóliou a tepelnou izoláciou s 50mm Energoflexom, zabalíme ho zosilnenou páskou.
• Tento koniec rúrky tiež vyčnieva 20 cm nad podlahou. V dôsledku toho dostaneme v krajine továrenské finále vykurovacieho kábla a 100% záruku jeho tesnosti bez nebezpečného skratu.
• Prierezy vykurovacieho potrubia musia byť utesnené. Na všetky vzorky HDPE s fóliou pripevňujeme vykurovací kábel, izoluje sa pórovitým plnivom, ktorý je chránený pred poškodením spoľahlivým plášťom. Avšak zložitosť utesnenia rozruch.
• Teplý vstup do domu sa uskutoční pod podlahou: vykurovacie potrubie s potrubím z HDPE prikryjeme z studne pomocou trvanlivého kompresného spoja priamo do hĺbky bežného základu: 1,5-2 m (ale iba v nezmrazovacej časti pôdy).

Venujte pozornosť! Ak chcete vyplniť vstup s expandovanou hlinkou, piliny by nemali byť tak, aby v nich, ako v hubke, nehromažďovali vodu.

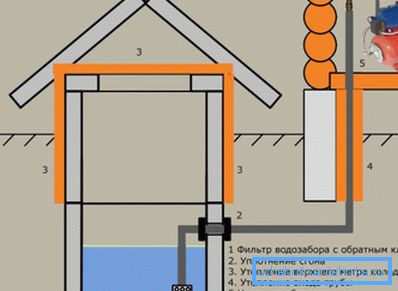

Pripojenie napájacej stanice do potrubia

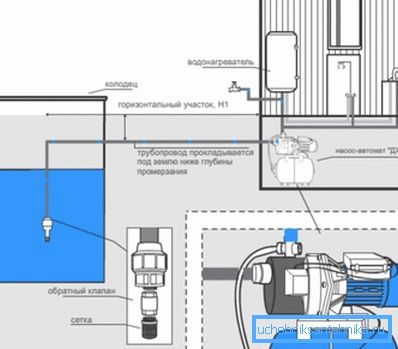

Hĺbka inštalácie je priemer medzi maximálnou úrovňou podzemnej vody na jar a hĺbkou možného zmrazenia. Tak sme určili výstup rúr do studne priamo od zeme.

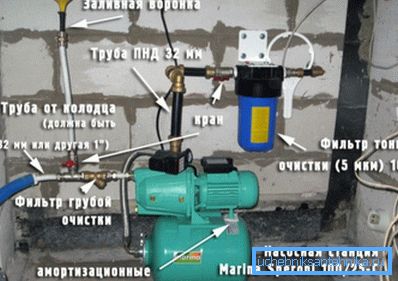

Vybavenie takejto stanice v dome je jednoduché: na ňu pripojíme potrubie so spätným ventilom na druhom konci a zasunieme ho do zásuvky. Ale ako to urobiť v dobre s vlastnými rukami?

Tu pomôžete poznať jednotlivé jemnosti.

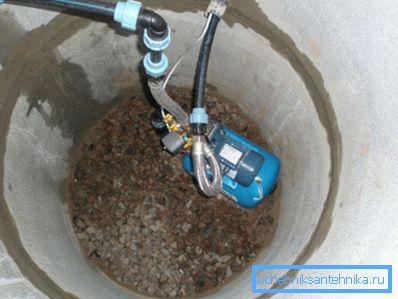

• Na vnútornom krúžku upevnite držiak. Vodorovné časti konzoly fixujú skrutky na okraji priečnika.
• Potom spustite čerpaciu stanicu nadol na konzolu.
• Pri výstupe priamo z čerpadla namontujeme výložník 1, na ňu - odpruženie 1 a výpustný otvor - vypúšťací ventil s otočnou tyčou na vrchu.
• Potom položíme žeriav 1 na priechodnú časť odbočiek, potom stlačenie - na 32 mm potrubie (na napájanie vody do hlavného potrubia).
• Na odsávacom úseku čerpadla vetrujeme kohútik 1 (90 stupňov nadol), na ňom - ​​kompresné spojenie k doku s potrubím, na spojku - potrubie nadol až do začiatku druhého krúžku zospodu.
• Teraz sme na ňom umiestnili spätný ventil, rovnako ako filter pre studne - momentálne obľúbený továrensky vyrobený tip s hrubým filtrom bude robiť.

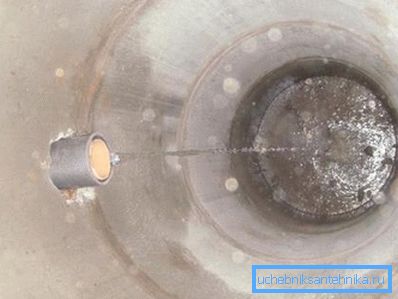

Vstup do potrubia do studne

Nezávislé zavedenie kanalizačného potrubia do studne je celkom reálne, ak ju vykonáme v poradí, ktoré určili špecialisti.

Ušetrí nám to peniaze a pracovný čas.

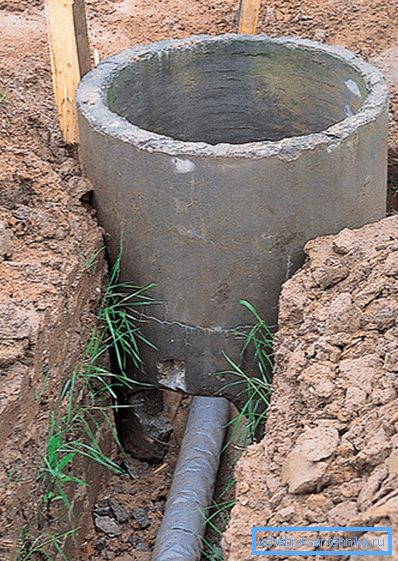

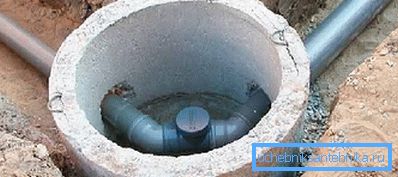

• Začneme ležať z najodľahlejšieho miesta pod svahom do potrubia, ktoré vedie do kanalizačnej studne.

• Kopy v tvare kolena - akumulácie odpadu z odpadu sú neprijateľné.
• Odtoková rúra je uložená nad spodnou vodou, ale nie v medziach zmrazovania pôdy - inak musí byť izolovaná penovým plastom.

• Silikónový hygienický tmel garantuje pevnosť spojov a rezané okraje potrubia pre lepšiu a jednoduchšiu montáž.
• Pri prípojke vo vnútri domu budeme vybavovať výfukový stúpač a na zlepšenie ponoru ho zabezpečíme nad strechou.
• Pri pripájaní inštalácie inštalujeme potrubný hydraulický zámok - koleno, vždy naplnené vodou, aby sa do domu nedostali splaškové plyny.

záver

Je zrejmé, že systém zásobovania vodou je najžiadanejší inžiniersky systém na vytváranie zdravého komfortu. Inštrukcia nám pomôže nezávisle, správne a presne vybudovať tento najdôležitejší lokálny systém. Takáto decentralizovaná metóda znamená pripojenie k už vyvŕtanej artesiánskej studni alebo priamo privádzanie studenej vody do domu.

Zhrňte postup.

• Ovíjame rúry s izoláciou alebo jednoduchou sklenenou vatou, zabezpečujeme ju drôtom a obalíme ho vodotesnou fóliou.
• Na výkopoch položíme predhrievané potrubia. Odporúča sa izolovať potrubia absolútne po celej dĺžke, rovnako ako v miestach samotného vstupu do studne, do domu.
• Potom zaspíme priekopa, pravidelne narážame na zem.

Vstup systému do krúžku je najdôležitejším miestom kvôli infiltrácii znečistených vôd, je potrebné skontrolovať funkčnosť nového vodovodného systému a neprítomnosť úniku je očakávaným výsledkom našej práce.
