Všetko, čo potrebujete vedieť o ventile pre inštaláciu

Žiadne moderné potrubie nemôže robiť bez ventilov, bez ohľadu na to, čo sa cez ne prepravuje. Tieto zariadenia vykonávajú niekoľko funkcií naraz, medzi ktorými je možné si všimnúť ochranu pred nárazom citlivého zariadenia (čerpadlá), nastavenie tlaku v systéme atď. V ich prospech, hovorí, že inštalácia takéhoto zariadenia je veľmi jednoduchá.

Klasifikácia ventilov

Takéto zariadenia na vodovodných potrubiach (ako aj na plynovodoch atď.) Sa používajú na niekoľko účelov:

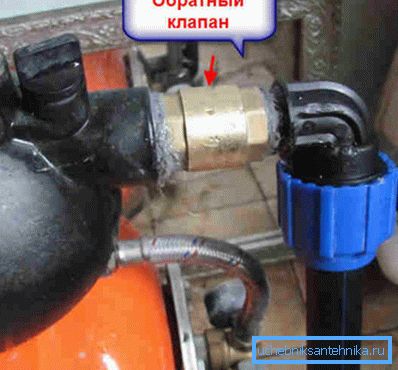

• ochrana zariadenia pred tlakovými rázmi - Napríklad spätné ventily sa zvyčajne inštalujú pred čerpadlami, aby sa zabránilo poškodeniu zariadenia počas vodného kladivka. Inštalácia sa vykonáva pomocou odpojiteľných spojov, takže aj keď nie sú žiadne skúsenosti, práca môže byť vykonaná ručne;

• nastavenie - v potrubiach je pohyb kvapaliny v potrubia prípustný iba v jednom smere, aby pomohol aj v tejto situácii. Akonáhle sa voda pokúsi ísť opačným smerom, okvetný lístok zablokuje priechod potrubia;

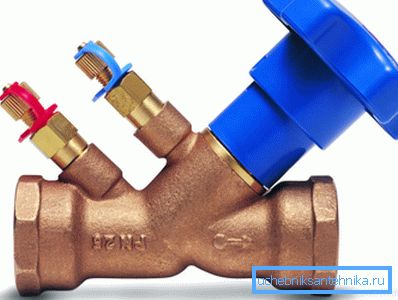

• ventily sa môžu použiť aj na nastavenie tlaku v systéme, vyberie sa hraničná sila, pri ktorej prepravované médium otvára ventil, čo znamená, že hneď ako tlak v potrubí presiahne maximum, otvorí sa a úroveň tlaku sa vypne. Vzduchový ventil na potrubí - nepostrádateľná vec.

Táto funkčnosť uzamykacích a nastavovacích zariadení nie je vyčerpaná, môžu sa tiež použiť na ovládanie čerpadiel počas čistenia odpadových vôd, aby sa minimalizovali netesnosti atď.

Prečítajte si viac o konštrukcii a princípe fungovania rôznych typov ventilov.

Nedávno sa okrem bežných ventilov (ktoré pôsobia výhradne na základe použitia sily) objavili aj elektromagnetické analógy, ktoré možno ovládať na diaľku. Ponorný elektromagnetický ventil môže byť použitý napríklad v systéme "smart home", s jedným diaľkovým ovládaním je možné riadiť regulačné zariadenia v celom dome av okolí.

Solenoidové ventily

Kľúčovým rozdielom od ostatných analógov je to, že nedovoľuje, aby voda prešla, keď tlak stúpa, ale len na velenie osoby. To je ich hlavná výhoda.

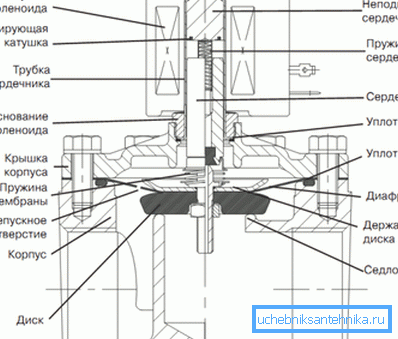

Pokiaľ ide o konštrukciu, kľúčový prvok môže byť považovaný za cievku, ktorá pri prechode elektrickým prúdom spôsobuje pohyb jadra, ktorý otvára / zatvára otvor. Takéto zariadenia môžu pracovať ako z batérií (napájacie napätie 24 V), tak aj pripojené k sieti (napätie 110 V alebo 220 V).

Pokiaľ ide o klasifikáciu, možno rozlíšiť:

• bežne otvorené / zatvorené alebo bistabilné;
• Taktiež môže mať elektromagnetický ventil 220 V: funkcia spínania toku (2/3 cesty), vypínanie (2/2), trojcestný (3/2).

Venujte pozornosť! Pri výbere je potrebné vziať do úvahy špecifiká každého modelu. Napríklad, ak je elektromagnetické blokovacie zariadenie uvoľnené so servomontážou, potom potrebujete vedieť, že jednoducho nebude fungovať pri nulovej tlakovej strate, takže je stále potrebné aspoň minimálny pokles tlaku.

Pokiaľ ide o aplikáciu, elektromagnetické zariadenia dokonale zapadajú do konceptu "inteligentného domu". Napríklad elektrický vodný ventil inštalovaný v kiosku bude schopný automaticky odvádzať vodu z potrubia vodovodného systému, dokonca ani nebudete musieť opustiť dom, a tento príklad je najjednoduchší.

Jednoduché a kombinované modely

Počas prevádzky vodovodu je potrebné riešiť také úlohy ako:

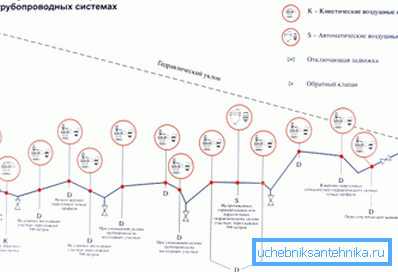

• uvoľnenie vzduchových uzáverov z rúr, ktoré boli vytvorené priamo počas prevádzky;

Venujte pozornosť! Tento problém sa musí zvlášť často riešiť počas prevádzky vykurovacieho systému. Na všetky radiátory je nainštalovaný špeciálny ventil, aby sa uvoľnil nadbytočný vzduch.

• pri vypúšťaní vody (napríklad pri zachovaní zimnej rúry) je potrebné zabezpečiť tok vzduchu, ktorý nahradí vypúšťanú vodu v potrubí;
• pri plnení potrubia musí ventil zabezpečiť uvoľnenie vzduchu.

S uvoľnením leteckej prekážky, jednoduchý Mayevsky žeriav s ručným ovládaním sa bude vyrovnávať, cena takéhoto zariadenia dokonca ani 200 rubles.

Môžu sa však použiť aj iné typy ventilov:

• Jednofunkčné ventily sa používajú na automatické znižovanie pretlaku. Používajú sa na zachovanie účinnosti čerpacieho zariadenia atď., Okrem vyrovnávania tlaku v systéme pre čokoľvek iného, ​​ktorý nie je prispôsobený;

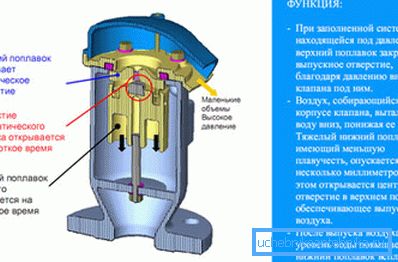

• kombinované - umožňujú vyriešiť všetky uvedené úlohy. Ich zariadenie používa pohyblivý plavák, keď je potrubie naplnené vodou, stúpa a zatvára veľké otvory, cez ktoré vstupuje vzduch, keď je voda spustená, tiež klesá, otvory otvorené a v potrubí nie je vytvorené žiadne podtlak.

Venujte pozornosť! Aj v kombinovaných zariadeniach môžu byť malé otvory na vyrovnanie tlaku.

Odtok a odvodnenie

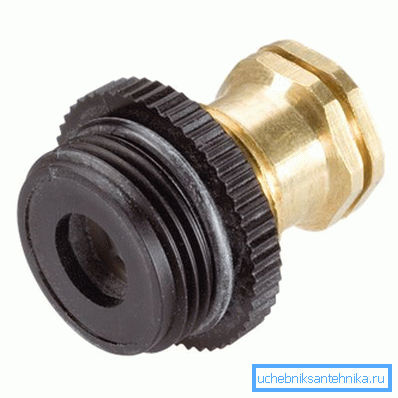

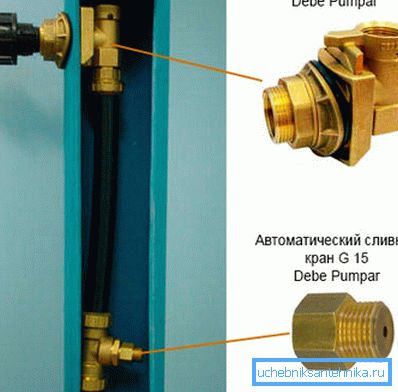

Odtokový ventil môže byť použitý nielen v dome na vypúšťanie vody z potrubia, ale aj ako zariadenie na zaistenie bezpečnosti dodávky vody zo studne. Takéto zariadenia sa podľa princípu činnosti podobajú kombinovanému vzduchu a v zime, keď tlak v potrubí klesá, vypúšťajú vodu do studne.

Keď je tlak nad minimom, guľa uzatvára výstup a voda prechádza do domu. Ak tlak klesne pod minimálnu značku, potom lopta otvorí vývod a voda sa vráti späť do studne, čo umožní, aby systém zostal, keď voda v potrubí zamrzne.

Odtokový ventil je užitočný na ochranu hadíc a potrubí zavlažovacieho systému, ktorý je obzvlášť užitočný pri položení samostatného prívodu vody na zavlažovanie. Ak nie je rúrka položená veľmi hlboko a hrozí jej zamrznutie, samotná drenážna rúra odčerpá zvyšnú vodu zo systému.

Samozrejme, môžete jednoducho nainštalovať vypúšťací ventil a urobiť to isté, ale nikto sa nemôže pochváliť ideálnou pamäťou. Ventil nie je presne zabudnutý na vyplachovanie.

Pokiaľ ide o inštaláciu, najbežnejšie používané pripojenie pomocou závitov (tj odpojiteľné). Najčastejšie je celá inštrukcia utiahnuť maticu viečkom rukami a potom ju utiahnuť kľúčom. V priemysle sa môžu použiť zvary a prírubové spoje.

sčítanie

Bežné fungovanie potrubia bez ventilov je jednoducho nemožné. Je to zariadenie, ktoré vám umožní bez problémov vyprázdniť systém a naplniť ho, bez problémov s leteckou dopravnou zápchou. Jednoduchosť inštalácie takýchto zariadení len zvyšuje ich popularitu.

Video v tomto článku zobrazuje inštaláciu spätného ventilu v potrubí na dodávanie teplej vody.
