Vrtná vrtná súprava

Počet ľudí, ktorí chcú bývať vo vidieckych domoch, ročne narastá, ale jedným z hlavných problémov, ktorým čelia majitelia, je nedostatok centrálneho zásobovania vodou. Vŕtanie studne môže vyriešiť problém napájania vodou, ale nie všetci si môžu dovoliť náklady na službu brigády na zriadenie studne. Alternatívou služieb špecialistov môže byť vŕtacia súprava na vlastné účely s vlastnými rukami, ktorá bude za niekoľko krát lacnejšiu cenu a v budúcnosti môže byť dobrým dodatočným príjmom.

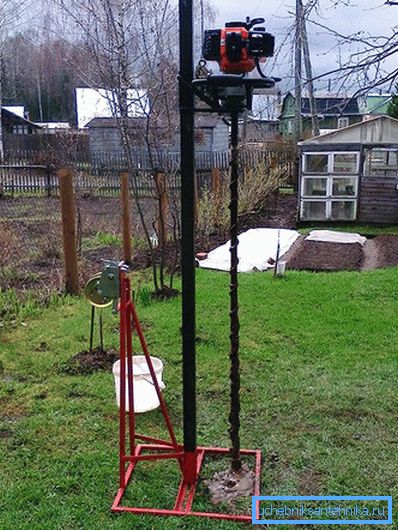

Voľba inštalácie na vŕtanie

Konštrukcia zariadenia závisí od zvoleného spôsobu vŕtania. Malé vrtné súpravy sú rozdelené do nasledujúcich typov:

• káblový vrták;
• vrtanie vrtákov;
• rotačné alebo hydromotorické s vrtákom.

V závislosti od zvoleného spôsobu vŕtania bude dizajn a vybavenie úplne odlišné.

Vŕtací výstroj

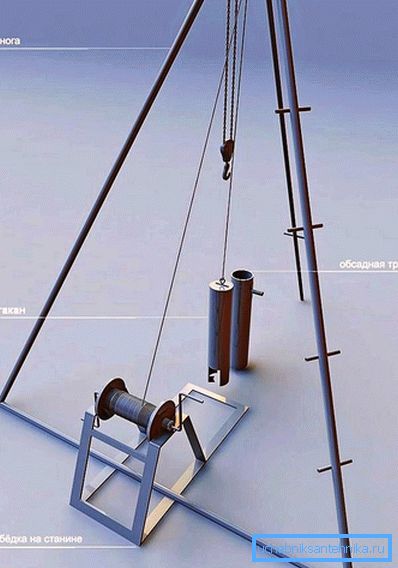

Pri realizácii tohto typu inštalácie je veľmi jednoduché a pravdepodobne najlacnejšie. Princíp činnosti vŕtaciej jednotky na šokové drôty je zničenie horniny pomocou dláta alebo skla, ktoré sa vypúšťajú do vrtu. Odstránenie zničenej horniny zo spodnej časti studne sa vykonáva pomocou cínu. Konštrukcia tejto inštalácie obsahuje nasledujúce prvky:

• skládací kovový rám vo forme stativu s bočnou stranou a navijakom;
• dláto alebo poháňacie sklo;
• prevodový motor;
• kovový kábel alebo lano;
• šoková lišta.

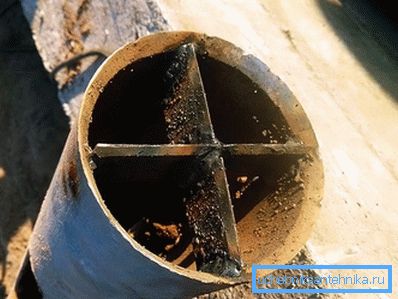

Pracovným nástrojom inštalácie je sklo, ktoré je segmentom hrubostennej kovovej rúry s dĺžkou 1 až 2 m (čím dlhší je projektil, hladší vrt) a priemerom 8-12 cm, na dne ktorého je zváraná rezná hrana tvrdšieho kovu.

Rezná hrana by mala mať skosenie vo vnútri skla. Na vrchu skla je umiestnená kovadlina, ktorá je zasiahnutá vrtnou tyčou. Hmotnosť skla pre efektívnejšiu prevádzku je približne 80 kg.

Stativ je vyrobený z kovových rúrok. Veža musí mať výšku, ktorá presahuje dĺžku vŕtačky. Na vrchole statívu je namontovaný blok, cez ktorý je vytiahnutý kábel alebo lano. Kábel musí mať veľkú bezpečnosť a jeho priemer musí byť najmenej 10 mm. Prevodový motor sa používa na zdvíhanie a spúšťanie vrtného elementu. Jednoduchším spôsobom je použitie ručnej brány, napríklad v studni.

S pomocou navijaka sklo stúpa nad dnom a prudko klesá, pretože to je pri náraze skla na šev skaly, že časť je zachytená. Vo vnútri skla sa hornina drží kvôli treciej sile.

Pre priechod vrtného nástroja sa používa hĺbka vŕtacej tyče, ktorá zasahuje do kovadliny skla. Po niekoľkých takýchto ranách sa sklo vyzdvihne, aby sa z neho vybrala zemina a operácia sa opakuje.

Môžete použiť sklo na hustých pôdach, ktoré obsahujú jadrové častice. Na vŕtanie studní vo voľných horninách sa používa žĺtok. V spodnej časti plášťa je ventil, ktorý sa otvára pri náraze a pri zdvíhaní sa zatvára, čím udržuje horninu uprostred. Pri prechádzaní hornín sa používajú špeciálne kúsky a zlikvidovaná hornina sa odstráni pomocou žĺtka.

Pomocou perkusového vŕtania na jednoduchých pôdach je možné vyvŕtať až 100 m, ako ukazuje prax, zariadenie 40-metrového studne trvá približne 7 dní.

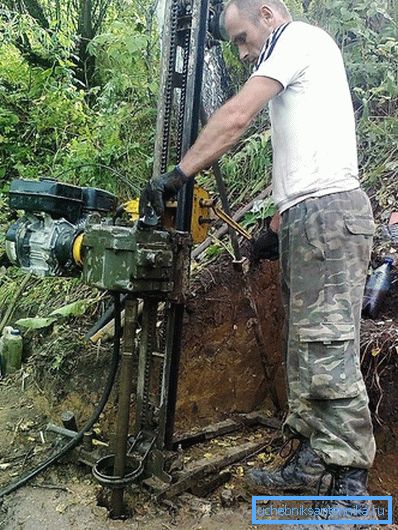

Kompaktný rotačný vrták

Rotačné vŕtanie je jednou z najpopulárnejších metód výstavby studní. Jamka sa vyvŕta pomocou špeciálneho vrtného potrubia, na konci ktorého sa nachádza bit, otáčanie potrubia môže byť zabezpečené elektrickým alebo benzínovým motorom.

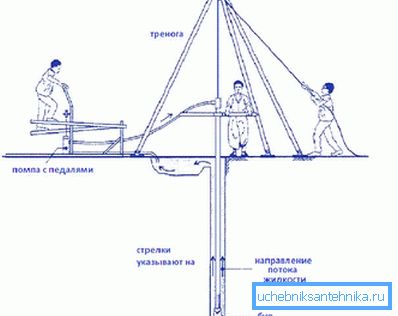

Odstránenie zničenej horniny zo spodnej časti je najčastejšie vykonávané pomocou blato, ktoré je napájané motorovým čerpadlom cez vrtné rúrky na dno studne - je prenášané na povrch cez medzikružie.

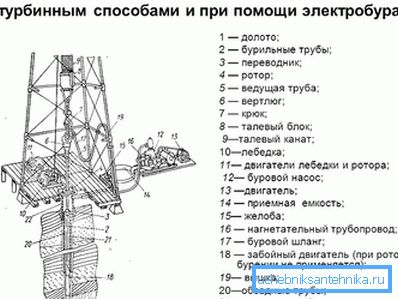

Hlavné prvky dizajnu:

• skladací rám;
• prevodový motor;
• otočný;
• motorové čerpadlo;
• vrtné tyče;
• bit;
• Navijak.

Zariadenie je určené pre ťažké bremená, preto musí byť vyrobené zo silnej ocele a musí byť stabilné. Rám je súčasťou dizajnu, ktorý môže byť vytvorený samostatne. Otočenie je jedným z najťažších prvkov inštalácie, sú k nemu pripojené vŕtacie tyče, redukcia motora a hadica na privádzanie splachovacej kvapaliny. Bude to veľmi ťažké robiť nezávisle, je ľahšie objednať v podniku alebo kúpiť hotové.

Ako vrtné tyče treba použiť rúry s hrúbkou steny najmenej 5 mm, pričom dĺžka tyče by mala byť približne 1,5 m. Tyče sú navzájom spojené pomocou kužeľovej nite s obdĺžnikovým alebo lichobežníkovým rezaním. Tento typ vlákna zabraňuje prerušeniu a sila je rozložená po celej hrúbke kovu.

Elektromotor je pripevnený k špeciálnemu vozíku, ktorý sa voľne pohybuje pozdĺž vodiacich vodičov. Táto metóda inštalácie umožňuje zvýšiť silu na bit a dosiahnuť vertikálny pohyb vrtáka.

Elektrický motor musí mať nevyhnutne reverzné a teplé ochranné relé, pretože počas vŕtania tvrdých hornín bude veľmi teplo.

Navijak môže byť manuálny i elektrický, druhá možnosť je oveľa jednoduchšia a urýchľuje proces zdvíhania tyčí.

Pri vŕtaní studní je lepšie používať priemyselné bity, sú spoľahlivejšie, hoci drahé, ale pre vás stačí na viac ako sto metrov vrtáku. S pomocou tejto inštalácie je možné vrtné vrty v hĺbke viac ako 100 m vo všetkých horninách.

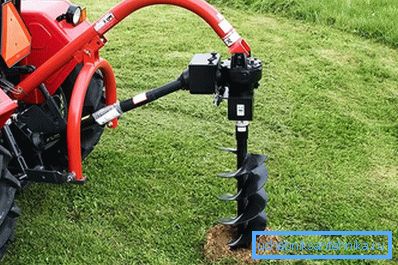

Auger drill

Inštalácia pre vŕtanie vrtákov je jedným z najjednoduchších a môže sa vykonávať aj z rybárskeho vrtáka. Proces vŕtania nie je náročný na prácu a spočíva v odstránení pôdy pomocou skrutky. Týmto spôsobom je možné získať jamky s hĺbkou do 10 ma priemerom do 100 mm.

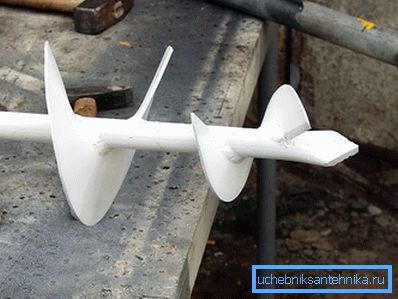

Na výrobu takéhoto zariadenia bude potrebovať oceľové rúrky o priemere 100 mm. Na hornej časti rúrky je usporiadaný vonkajší závit a na opačnom konci skrutky s priemerom asi 20 cm nie je počet závitov väčší ako dva. Na konci šneku sú zvárané rezacie nože z tvrdej ocele (na princípe rybárskeho vrtáka).

Pre pohodlnejšie otáčanie šneku musíte zvárať iný kus rúrky asi 1,5 m a odpal s vnútorným závitom. T-kus sa naskrutkuje na stlačiteľnú tyč, ktorá je dlhá 1-1,5 m. Vŕtanie môže byť vykonané buď manuálne, alebo s elektromotorom. Ak sa ručne vŕta, potom po každých troch otáčkach skrutky musí byť odstránený, aby sa vyčistil hornina. Opakujte operáciu, až kým sa hĺbka nerovná dĺžke tyče, a potom ju treba predĺžiť. Spojenie tyčí sa vykonáva pomocou závitových spojok alebo kolíkov. Ak je hĺbka vrtu väčšia ako 8 m, musia byť konštrukcie namontované na ráme. Na vyťahovanie vrtných tyčí a šneku sa používa navijak.

video

V tomto videu môžete vidieť prácu improvizovaných vrtných súprav pre studne:
