Vŕtačky pre vrty do-it-yourself: vlastnosti a výroba

Ak nechcete platiť za prácu cudzincov a chcete si vybudovať vlastné ruky, budete potrebovať nástroj. Pri vŕtaní najprv potrebujeme boraxy, ktoré nie sú vždy cenovo dostupné, najmä ak majú pracovať len raz.

Povieme, ako urobiť domáce vrtáky pre studne z improvizovaných prostriedkov.

Domáce bóra

skrutka

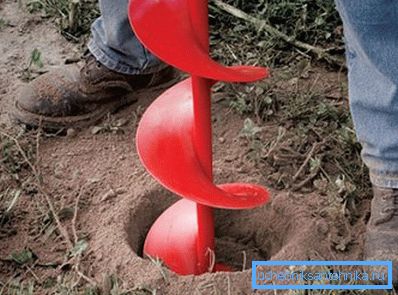

Skrutka alebo skrutka je veľmi jednoduchá konštrukcia: je to oceľový pás, ktorý je skrútený v tvare špirály okolo osi a je pevne zvarený. Ako osu použite kovovú rúrku alebo tyč, na koniec ktorej je pripevnená rukoväť s otočením alebo rukoväťou na otočenie nástroja..

Pri otáčaní špirály sa začína vykopávať zem a zdvihnúť ju pomocou nožov na princípe skrutky. Na konci projektilu je ostrý hrot, ktorý zvyšuje pohodlie a účinnosť. (Pozri tiež článok Ako dobre vybaviť svoje vlastné ruky.)

Na výrobu klasickej verzie budete potrebovať špeciálne zariadenia, stroje a pece na vytvrdzovanie ocele, z ktorej je vyrobená špirála. Z pochopiteľných dôvodov, aby sa takýto nástroj sám nepodarilo.

Existuje však spôsob, ako tieto podmienky obísť a stále urobíte skrutku sami:

1. Vyrežte tri kusy oceľových rúrok s priemerom 40 mm a hrúbkou steny 3,5 mm. Dĺžka jedného segmentu - 40 cm, ostatné dva - 50 cm;

1. Vezmeme si pol metra dlhého potrubia a s pomocou klincového kladivka urobíme jeden z jeho koncov oválny;

1. S oválnym koncom zvaríme túto rúrku na segment 40 cm presne v strede, pričom sme získali držiak v tvare T;

1. Na dolný koniec časti s rukoväťou zvárate maticu M20;

1. Vezmeme si ďalší polovičný segment a zvaríme kužeľovitý hrot so zrezaným hrotom na jeho koniec, zvareme vrták nad kovom s priemerom 2 cm k hrotu;

1. Na druhý koniec tohto potrubia zvárajte M20. Snažíme sa zachovať koaxiálne usporiadanie všetkých častí konštrukcie.

1. Vezmeme dva kotúče pre kotúčovú pílu, jednu s priemerom 10 cm, druhú - 15 cm a uvidíme ich na polovicu pomocou uhlovej brúsky s kotúčom na rezanie ocele;

1. Vo vzdialenosti 20 cm od konca hrotu pomocou vŕtačky sú polovičky menšieho priemeru privarené k rúre pod uhlom 20 stupňov proti sebe. V dôsledku toho bude medzi polovicami uhol 40 stupňov;
2. Ustupujeme 15 centimetrov hore a na tejto úrovni zvárame polovice väčšieho priemeru rovnakým spôsobom;

1. Pripevnite časť s rukoväťou na pracovnú časť pomocou vŕtačky a vykonajte skúšobné vŕtanie. Ak sa všetko ukáže a vŕtačka nie je ohnutá, neruší sa a neroztrhne normálne, potom sa výroba môže považovať za úspešnú. Zostáva otvorenie produktu farbou.

Šoková vŕtačka

Vŕtačky na ručné vŕtanie vrtov metódou perkusných káblov sú rúrkové úseky so spätným ventilom, ktoré pri spadnutí do studne zachytia pôdu a zdvihnú ju na vrch. Spánok neumožňuje ventil plemena. (Pozri tiež článok Ako čistiť studňu: nuansy práce.)

Cena továrenského produktu je dostatočne vysoká na to, aby bola kúpená na jedno použitie.

Preto sme pripravili inštrukciu na samostatnú výrobu žĺtka:

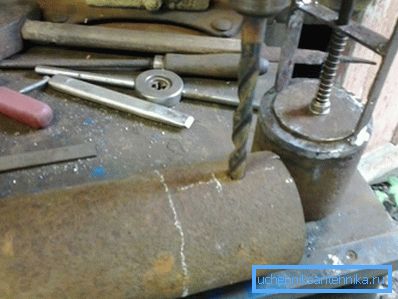

1. Vezmeme si kus rúry dlhý 0,6 m s vnútorným priemerom 7 cm. Hrúbka steny je 3,5 - 5 mm. Na okraji rúrky vyvŕtavame dva otvory s priemerom 1 cm.

1. Vložte kus oceľovej tyče do otvorov a zvárate ju. Montážna rukoväť na upevnenie kábla sa ukáže.
2. Na druhej strane vŕtame dva rovnaké otvory, len ich posuňte vzhľadom na os potrubia smerom k telu o 15 mm;
3. Vezmeme si kus oceľovej tyče s priemerom 8-9 mm a dĺžkou 9-9,5 cm, v ktorej vyvŕtavame dva priechodné otvory vo vzdialenosti 20 mm od koncov každého z nich;

1. Z kusu oceľového plechu s hrúbkou 1 mm vyrezáme elipsu. Menší priemer obrázku je 70 mm, väčší - 90 mm. Na elipsách vyvŕtajte otvory tak, aby boli pripevnené k tyči z predchádzajúceho odseku. Vzdialenosť od bodu pripevnenia k stredu elipsy je 20 mm, umiestnime lištu kolmo na väčší priemer obrázku, ale neklame klapku;

1. Vložte tyč do otvorov, ktoré sú odsadené od osi strely a vytiahnite vyčnievajúce konce alebo matice na nich otočte. Potom potiahneme elipsu do tyče pomocou skrutiek a matiek - dostaneme spätný ventil;

1. Pozdĺž tela rúry vytvárame vertikálny otvor pre jednoduché čistenie prístroja. Môžete jednoducho vŕtať otvory. (Pozri tiež článok Vlastnosti filtra filtra.)

Venujte pozornosť! Vďaka excentrickej osi ventilu sa objavujú dve lopatky rôznej dĺžky. Ak sa na ventil uplatní tlak, príde dlhší kotúč, pretože má viac páky. Podľa tohto princípu je ventil umiestnený tak, že dlhá čepeľ smeruje hore, a preto sa otvára pod tlakom zospodu, zatvára sa pri vyššom tlaku.

záver

Vytváranie domácich nástrojov na vŕtanie je pre normálneho človeka značnou výzvou. Zostavili sme pre vás podrobný sprievodca, po ktorom ste určite uspeli. Na záver navrhujeme zobrazenie videa v tomto článku pre vizuálny dojem.
