Vodovodné siete: odrody, komponenty a dizajnové otázky

Voda sa prepravuje spotrebiteľom prostredníctvom vodovodov a vodovodných sietí. Tieto štruktúry musia spĺňať požiadavky na účinnosť a spoľahlivosť. To sa dosiahne správnym výberom v konštrukcii trasy potrubia a usporiadania siete, materiálu a úseku potrubí, ako aj spôsobov ich prevádzky.

Pri výbere, priradení a používaní miest pre vodovodné potrubia je potrebné dodržiavať právne predpisy o pôde a určité regulačné dokumenty.

Odrody vodných sietí

Všetky systémy zásobovania vodou sú rozdelené na vonkajšie a vnútorné siete.

Vonkajšia časť systémov

Strečová voda v 1, 2 a viac "vlákien". Najlepšou možnosťou je ich inštalácia na pomerne vyvýšenú plochu s minimálnym počtom konštrukcií v oblastiach, ktoré sú vhodné pre údržbu a opravy.

S cieľom zabezpečiť plánovanú úroveň dodávky vody pre spotrebiteľov medzi prepínačom vybavenia paralelných potrubí. Po celej dĺžke trasy a na mieste zásobovaného objektu môžu byť umiestnené skladovacie nádrže.

Klasifikácia vodovodných sietí ich rozdeľuje podľa spôsobu prepravy vody do tlaku a bez tlaku.

1. Tekutina je čerpaná tlakovými sieťami s čerpadlami alebo tlakovými rozdielmi. Vytvára sa medzi piezometrickou značkou hladiny vody pri zdroji a vypočítanou piezometrickou značkou v bode príjmu. Prvé kanály sú vstrekovanie, druhé - gravitačný tlak (gravitačný tlak).
2. V netlakových (gravitačno-gravitačných) vodných potrubiach nie je ich vnútorný priestor (úsek) plne využitý. Rozsah ich aplikácie nie je taký široký v porovnaní s tlakovými.

Venujte pozornosť! Možnosť umiestnenia potrubia voľného prúdu závisí od niektorých bodov. Napríklad rozdiel v úrovni značiek začiatku a konca dodávky tekutín, reliéfu oblasti, vzdialenosť medzi dodávateľskými a zbernými uzlami.

Použitie netlakových rúr znižuje náklady na vodné potrubia. Náklady na trasu sa však môžu zvýšiť v dôsledku zvýšenia jej dĺžky v dôsledku potreby poskytnúť požadované svahy.

Konfigurácia systému môže závisieť od týchto faktorov:

• povrchový tvar a usporiadanie objektu;
• prítomnosť umelých a prírodných prekážok;
• úľavu regiónu;
• umiestnenie hlavných spotrebiteľov zdroja;
• umiestnenie vodných zdrojov atď.

Z tohto dôvodu môže byť konfigurácia siete rozvetvená, zvonená alebo zmiešaná. Prstencové náprotivky sú najdrahšie, ale majú najvyššiu spoľahlivosť.

Pokyn upozorňuje, že vlákna systému, ktoré dodávajú hlavný objem vody, sú kmeňové. Bez väzby na vzhľad siete by mala byť diaľnica vždy položená na základe smeru hlavných tokov vody. Mali by pokrývať celú lokalitu.

Čo sú vonkajšie siete?

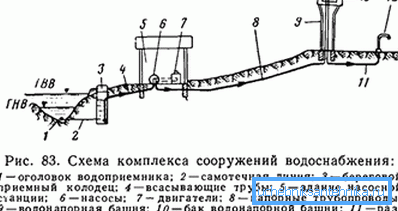

Hlavnými prvkami tlakových sietí môžu byť:

• akumulačná nádrž;
• čerpacia stanica;
• tlakové potrubie (potrubie na vodu);
• stavba vody (veža);
• línií hydrostatického a hydrodynamického tlaku;
• tlaková podzemná nádrž;
• fotoaparát prepnite.

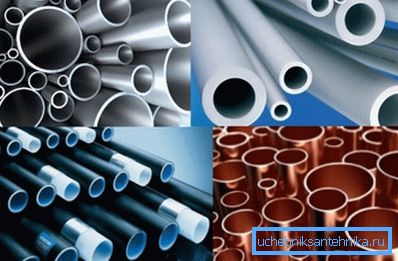

Materiál potrubia pre potrubia sa vyberá pri navrhovaní systémov a závisí od podmienok ich použitia. Môže ísť o oceľ, plast, železobetón, azbestocement.

Najčastejšie používané priemery výrobkov z oceľových rúr sú uvedené v dolnej tabuľke.

Vnútorné zásobovanie vodou

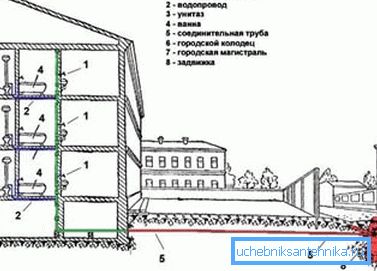

Vnútorný vodovodný systém budov a objektov sa nazýva súbor zariadení, komponentov a zariadení, ktoré zabezpečujú zdroj z vonkajšej siete a jeho dodávky pod tlakom do zásobníkov vody.

Zariadenie vodovodnej siete v budovách je nasledovné:

• jeden alebo viac vstupov;
• jeden alebo viac meradiel;
• distribučný a dodávateľský plynovod;
• uzatváracie a regulačné ventily.
• systém niekedy obsahuje čerpadlá na zvýšenie tlaku a filtre na zmäkčenie, oddeľovanie, zmenu farby atď. voda.

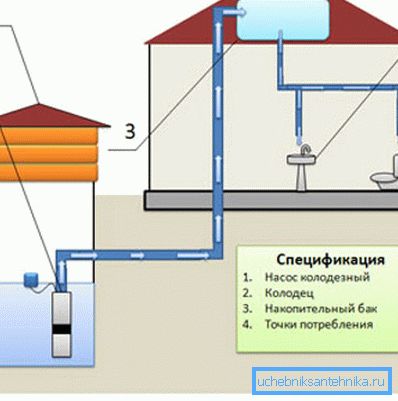

Vnútorný vodovodný systém môže byť pripojený vlastnými rukami do komunálnej dodávateľskej siete osady alebo môže byť napájaný z autonómneho zdroja vody (povrchom alebo pod zemou).

Podľa ich účelu sú systémy zásobovania vodou v zariadeniach a budovách rozdelené na priemyselné, požiarne a požiarne systémy.

1. Výrobné siete dodávajú vodu rôznej kvality pre technické potreby spotrebiteľov (chladenie zariadení, výroba výrobkov, napríklad betón, potravinárske výrobky atď.).
2. Požiarne hasiace prostriedky slúžia na hasenie požiarov a zabránenie ich šírenia.
3. Domáce-pitné siete sú navrhnuté tak, aby dodávali pitnú vodu. Okrem toho sa zdroj využíva na varenie a hygienu.

Podľa spôsobu použitia zdroja systém zabezpečuje dodávku priameho toku, spätného chodu alebo opakovania. V domácich sieťach je prvá odroda bežná, posledné dva sú čoraz viac dopytu vo výrobe.

Problémy s návrhom

Hlavnou úlohou návrhu je smerovanie vodovodnej siete, ktorá zahŕňa plánovanie potrubia.

Venujte pozornosť! Vykonáva sa na základe podmienok na vytvorenie dostatočne spoľahlivého systému. Súčasne by mali byť náklady na jej výstavbu najnižšie.

Pri zohľadnení sledovania:

• umiestnenie zdroja vody a jeho spotrebiteľov;
• úľavu regiónu;
• umiestnenie rieky, rokliny, parky, ulice, budovy, stavby a iné umelé a prírodné prekážky pri inštalácii potrubia.

Pátranie sa vykonáva na topografickej mape regiónu pozdĺž najkratšej trasy, obídením prekážok.

Venujte pozornosť! Prostriedok by mal byť dodávaný používateľom nielen v požadovanom objeme, ale aj dostatočný tlak. Malo by stačiť, aby sa voda zdvihla do miest umiestnenia vodárenských zariadení.

Na tento účel je potrebné neustále udržiavať voľný tlak vo vodovodnej sieti. Tým sa rozumie rozdiel medzi značkou hladiny kvapaliny (piezometrická) v potrubí a úrovňou povrchu pôdy.

Voľný tlak

Mala by sa vytvoriť voľná hlava, ktorá je dostatočná po celej dĺžke kmeňovej siete, a to aj na najvyšších a najodľahlejších miestach.

V takýchto nepriaznivých oblastiach by tlak nemal klesnúť pod hodnoty uvedené v predpisoch.

1. Pre správne určenie výšky vodnej veže je preto potrebné nájsť diktovací bod vodovodnej siete - to je oblasť, na ktorú je najťažšie zdvihnúť vodu.
2. Toto miesto je určené výpočtom.
3. Za týmto účelom sa na distribučnej trase distribučného potrubia vyberie niekoľko nepriaznivých oblastí. Jeden z nich bude diktovať.
4. Ďalej sa určuje "všeobecný bod riedenia", ktorý je najbližší problémovým problémom. Z neho sa kvapalina a je do nich privádzaná.

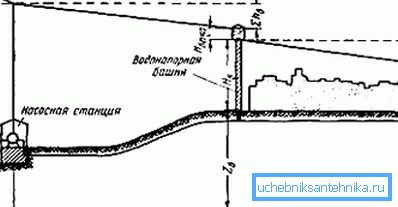

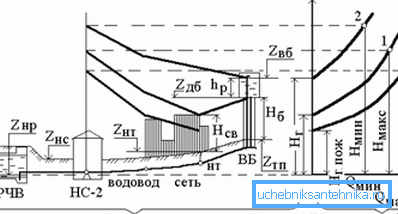

5. Určovanie tlakovej značky (piezometrickej) na všeobecnom rozdeľovacom bode pre zdvíhanie zdroja do vybraných problémových oblastí a porovnanie parametrov ich piezometrických značiek, odborníci vypočítajú diktovací bod. Pre ňu bude hodnota štítku vyššia.

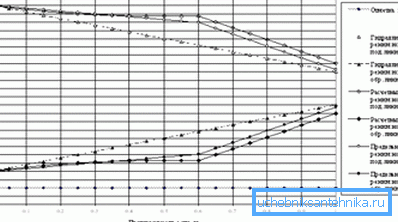

V priebehu tejto práce sa čerpá piezometrický graf vodovodnej siete. Zobrazuje zmenu tlaku pozdĺž dĺžky vedenia.

Jednou z dôležitých projektových úloh je podrobne popísať systém. Spočíva v výbere a špecifickom umiestnení v studenských vodách, armatúrach, armatúrach atď.

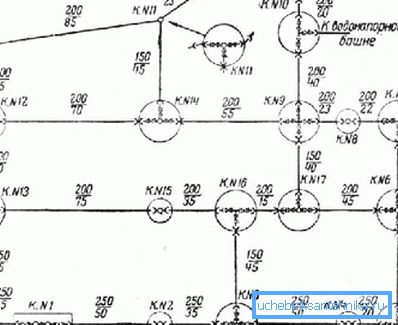

Podrobné vysvetlenie vodovodnej siete sa vykonáva podľa zvolenej možnosti systému zásobovania vodou. Uskutoční sa to už vtedy, keď už bol vykonaný hydraulický výpočet systému, zistili sa skutočné hodnoty spotreby zdrojov, určili sa materiál a priemer rúr. Detailné návrhári vytvárajú na pracovných výkresoch. Pomocou symbolov sú na nich zobrazené príslušenstvo, armatúry a ďalšie prvky, z ktorých sú zhromaždené systémové zostavy.

Niektoré právne otázky

Ak bude vytvorený vodovod pripojený k napájacej sieti, musíte najprv získať predbežné technické podmienky v regionálnom vodokanal.

Ak ich chcete získať, musíte tieto dokumenty zhromažďovať a odosielať.

1. Žiadosť o TU.
2. Forma, v ktorej bude popísané vyváženie členstva vo vodovodných sieťach.
3. Informácie o žiadateľovi: adresa cestovného pasu, poštová adresa a adresa bydliska, kontaktné informácie.
4. Názov listiny na pozemku.
5. Naplánujte hranice územia, v ktorom bude vybudovaná voda.
6. Povolenie na takéto využitie pozemku.
7. Informácie o plánovanom načasovaní uvedenia budúceho objektu do prevádzky.
8. Výpočet objemu požadovaného zdroja (t. J. Plánovaného zaťaženia).
9. Údaje o parametroch konštrukcie.

Technologické pripojenie k vodovodnej sieti hotového objektu sa vykonáva v rámci hraníc pozemku. To sa vykoná do 18 mesiacov, počnúc od dátumu podpísania zmluvy o pripojení.

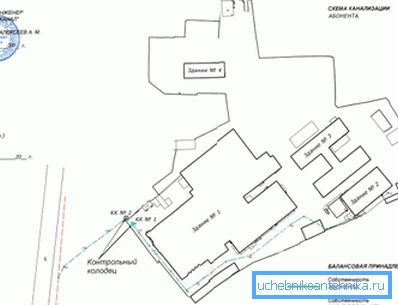

Treba poznamenať, že hranice rozdelenia prevádzkových kompetencií vodárenských sietí by sa zároveň mali vykonávať v súlade s vyhláškou vlády Ruskej federácie č. 167 "Pravidlá pre využívanie komunálnych vodovodov a kanalizácie v Ruskej federácii".

záver

Vodovodné siete sú zložité hydraulické konštrukcie. Existuje mnoho typov, ktoré je potrebné vybrať na základe účelu systému a podmienok jeho prevádzky. Videá v tomto článku rozvinú svoju tému.
