Voda v dome z studne s vlastnými rukami: vytvorenie tlaku,

Témou tohto článku je dodať vodu do domu zo studne. Zistíme, aký tlak by mal vytvoriť čerpadlo; ktoré čerpadlá sú preferované pre prácu v studni a ako sa pripájajú k vodovodnému systému. Okrem toho sa budeme dotýkať veľmi zvedavého konceptu - klimatizačného systému, ktorý využíva vodu na chladenie miestnosti.

Tlak hlavy

Je zrejmé, že voda v dome od studne musí byť napájaná nadmerným tlakom.

Existujú prinajmenšom dva dôvody.

1. Voda musí prekonať hydraulickú odolnosť rúr a tvaroviek, ktorá je spojená s nevyhnutným poklesom tlaku.

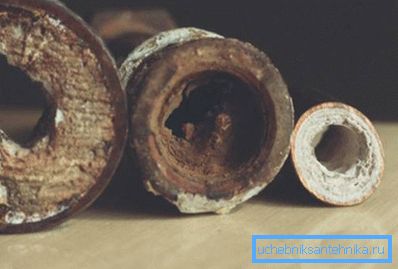

Mimochodom: plastové a kovoplastové rúrky všetkých typov majú oveľa nižší hydraulický odpor ako oceľ (vrátane galvanizácie). V prípade čiernej ocele sa počas prevádzky výrazne znižujú charakteristiky potrubí v dôsledku korózie a nahromadenia vápenných usadenín vo vodovodnom potrubí.

1. Pre normálne fungovanie kohútikov a príslušenstva toaletných misiek je potrebný pretlak. Ak voda priteká k prívodnému ventilu modernej nádrže gravitáciou, jednoducho sa neotvorí. Avšak staré domáce nádrže sú schopné pracovať bez nadmerného tlaku.

Takže, aký tlak by mal vytvoriť čerpadlo?

kalkulácie

Poradie výpočtu je pomerne jednoduché.

• Hĺbka studne sa považuje za základ. Ak z nejakého dôvodu nie je k dispozícii žiadna dokumentácia, je ľahké ju merať pomocou zaťaženia na lane. Poznámka: čerpadlo je zvyčajne zavesené vo vzdialenosti najmenej jedného metra od dna, čo chráni pred padaním do kalu a piesku obežného kolesa.
• Do hĺbky studne sa pridáva 30 metrov pretlaku v metroch. Zaručujeme tak zabezpečenie potrebného tlaku na všetky inštalačné zariadenia.
• Výsledok sa ďalej zvyšuje o 10 percent, aby sa kompenzovali nezapísané straty na armatúrach, otáčkach potrubia atď.

Poďme zistiť, aký by mal byť hlavica čerpadla pre 70-metrovú studňu: (70 + 30) x1,1 = 110 metrov.

Prekročenie vypočítanej hodnoty nestojí za to z dvoch dôvodov.

1. To spôsobí plytvanie energiou.
2. Nadmerný tlak ohrozuje integritu vodovodného systému, v prvom rade flexibilné pripojenie k miešačom a nádrži.

Výber čerpadla

Aký druh čerpadla by mal prepraviť vodu z domu do studne? Aké sú kritériá výberu?

Moderný trh ponúka niekoľko návrhov čerpadiel na vrty.

Uvádzame ich s kľúčovými prevádzkovými funkciami.

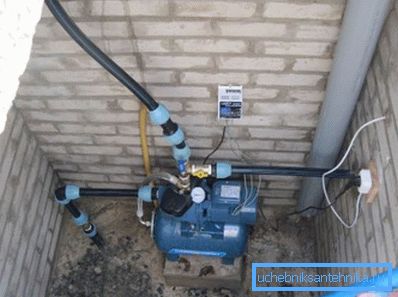

• Zariadenia na vonkajšiu (povrchovú) inštaláciu sú na rozdiel od všetkých ponorov ľahko dostupné na opravu a údržbu; ich problémom je, že tieto produkty môžu fungovať len vtedy, keď vzdialenosť od povrchu k vodnému zrkadlu nie je väčšia ako 10 metrov.

• Vírivé čerpadlá relatívne lacné; avšak kvôli minimálnej vzdialenosti (medzi zlomom a milimetrom) medzi obežným kolesom a puzdrom sú mimoriadne citlivé na nečistoty. Ak je obsah suspendovaných látok väčší ako 30 gramov na meter kubický, je lepšie uprednostňovať iné riešenia.
• skrutka - naopak, sú schopné transportovať buničinu s obsahom piesku až do 50%. Cena tejto nenáročnosti je nízka produktivita a efektívnosť, ktorá nepresahuje 70% najlepších modelov.
• Membránové čerpadlá extrémne lacné a schopné vytvoriť relatívne slušný tlak. Ich hlavnou nevýhodou je to, že membrány počas prevádzky mechanicky opotrebujú: životnosť zariadenia medzi opravami nepresiahne 2 roky.

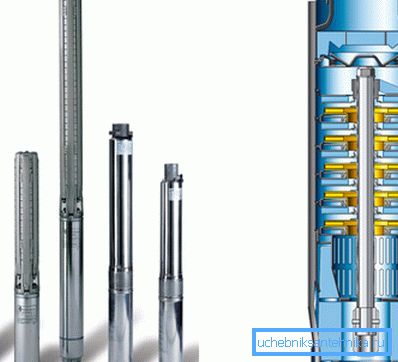

• konečne, odstredivé čerpadlo - toto je ďalší vývoj myšlienky víru. Tlak sa vytvára v krokoch s niekoľkými obežnými kolesami. Vzhľadom na veľkú medzeru medzi nimi a telom sú prípustné nerozpustné pevné látky v množstve do 150 g / m3 s veľkosťou častíc do 2 mm; zariadenia tohto typu sú schopné vytvoriť tlak až 250 metrov a viac.

Čo inak by ste mali venovať pozornosť pri výbere zariadenia, ktoré bude zabezpečovať vodu do domu z studne?

Výkonnosť by v ideálnom prípade mala prekročiť maximálnu spotrebu rodiny, ale mala by byť menšia ako prietok vrtu. Druhá požiadavka je spôsobená skutočnosťou, že suchý beh (práca bez vody) je hlavným nepriateľom mechanickej pumpy: voda poskytuje chladenie pre motor.

Odkaz: Pre rodinu 3-4 osôb sa zvyčajne používa čerpadlo s kapacitou 30-50 litrov za minútu. Ak sa voda z studne používa na zavlažovanie, konštrukčná kapacita sa zdvojnásobí.

Priemer čerpadla musí zodpovedať priemeru jamky. Nadmerne veľká vzdialenosť medzi puzdrom a stenami puzdra zhorší ochladzovanie elektrického motora; nedostatok voľného priestoru spôsobí problémy pri spúšťaní a zdvíhaní zariadenia na opravu alebo výmenu. Vo väčšine prípadov sa používa čerpadlo s priemerom 4 palce (2,54 cm) a plášť s priemerom 125 mm.

Je lepšie venovať pozornosť významným výrobcom (Wilo, Grundfos, Pedrolo a ich výrobcom). Návod je spojený s vyššou toleranciou odolnosti značkových zariadení a charakteristickými rozvinutými sieťami servisných stredísk.

vstup

Ako príde voda z domu z studne?

V tejto funkcii sa používa bežné polyetylénové tlakové potrubie. Presnejšie, jeho materiálom je HDPE (nízkotlakový polyetylén je výrazne silnejší ako lacnejší LDPE). Priemer zodpovedá priemeru dýzy čerpadla; spôsob pripevnenia k tlačiarňu - kompresné spojenie.

Hlavná vec, s ktorou by ste mali venovať pozornosť pri vstupe do vlastných rúk: prívod vody do domu zo studne sa vykonáva pod úrovňou mrazu na zemi. V takomto prípade je zaručené, že sa potrubie nezmrazí na špičke chladného počasia.

Čo robiť, ak nie je možné vykopať výkop požadovanej hĺbky (skalnatá pôda, permafrost atď.)?

• Vstup je izolovaný. Na tento účel môžete použiť peny alebo polyuretánové škrupiny, obaliť rúrku z polyetylénovej peny alebo zostaviť krabicu pokrytú expandovanou hlinou: výber typu izolácie je podľa vášho uváženia.

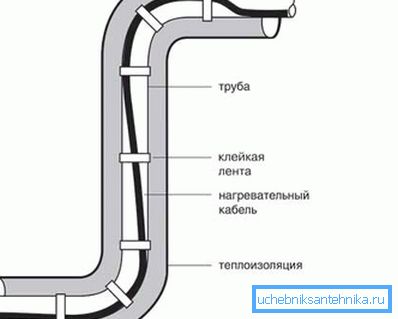

• Do izolácie je inštalovaný samoregulačný vykurovací kábel, ktorý zabráni zmrznutiu vody aj pri absencii kohútika. Kábel je pripojený k rúre pomocou pásky, pásky alebo svoriek.

Špeciálny prípad

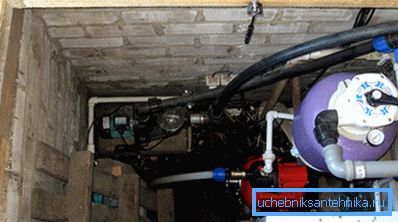

Existujú nejaké výhody, pokiaľ ide o výkonnosť aj pre vodu v dome?

Dalo by sa spochybniť takéto rozhodnutie a proti nemu.

• Pravdepodobnosť vstupu zmrazenia má tendenciu k nule. V suteréne izolovanej konštrukcie teplota neklesne pod nulu ani pri najťažších mrazoch. Okrem toho zostáva stabilný aj vtedy, keď dom nie je ohrievaný: zem, ako si pamätáme, má trvalo pozitívnu teplotu, ale zo studeného vzduchu je v našom prípade tepelne izolovaná stenami.
• Môžete zabudnúť na kopanie výkopu.
• Nielen to: s rovnakou úrovňou vodonosnej vrstvy bude vŕtaný vrt z výkopu o niečo kratší, čo vám ušetrí určité množstvo pri vŕtaní.

Niektoré výhody, nie?

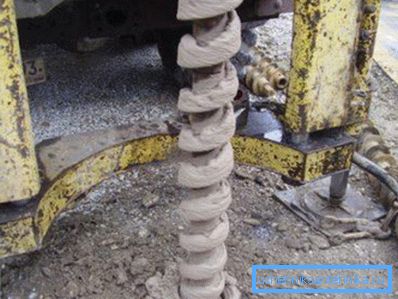

Bohužiaľ nie. Úlovok spočíva v tom, že keď je vrták deformovaný, čerpadlo klesne alebo je kryt poškodený, opravné práce často prichádzajú k opätovnému prenikaniu vrtáka. Ako rozumiete, v suteréne domu je to nemožné.

Mimochodom: zvyčajne sa odporúča vŕtať nie viac ako tri metre od steny domu. Obmedzenie súvisí s pravdepodobnosťou poklesu suterénu pri odbere pôdy v blízkosti.

Klimatizácia

Je možné organizovať chladenie domu vodou z studne?

Predstavujeme niekoľko riešení s rôznou zložitosťou a efektívnosťou s ich stručným hodnotením.

Tepelné čerpadlo

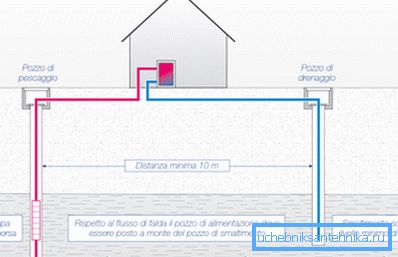

Obvod používa tepelné čerpadlo voda-vzduch. Jeho tepelný výmenník prenáša prebytočnú energiu na vodu, ktorá sa odoberá z jednej studne a zlúči sa do inej. Vzhľadom na stabilnú teplotu podzemnej vody v priebehu celého roka je tepelné čerpadlo možné použiť ako pre letnú klimatizáciu, tak aj ako zariadenie na zimné vykurovanie.

Riešenie je veľmi praktické a univerzálne, ale jeho nedostatky by mali byť zaznamenané:

• Vysoké náklady. Tepelné čerpadlo bude stáť 150 až 200 tisíc rubľov; druhá studňa tiež nespokojuje majiteľa s lacnosťou.
• Požiadavky na vysoký prietok. Aby ste odviedli 14 kWh tepla, musíte zahriať tri kubické metre vody o tri stupne. Zatiaľ za hodinu, nie každá podzemná vodonosná vrstva uvoľní.

Fancoil vo vodovodnom systéme

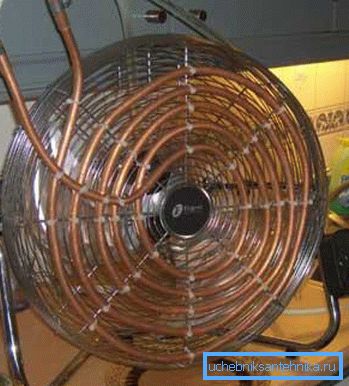

Neporovnateľne lacnejším riešením je otvoriť systém studenej vody pomocou ventilácie (výmenník tepla s núteným prúdom vzduchu). Prečo je to tak? Prietok vzduchu vám umožňuje zvýšiť prenos tepla v pevnej oblasti chladiča.

Tip: V roli ventilátora sa často používa stará klimatizácia v interiéri. Okrem iného jej použitie v tejto kvalite zjednoduší odstránenie kondenzátu: všetky potrebné rúrky a otvory v tele sú už prítomné.

Prečo takáto schéma, napriek jednoduchosti, nie je veľmi populárna? Z dôvodu smiešnej efektivity. Pri rozumnej spotrebe studenej vody bude množstvo tepla, ktoré sa bude odoberať zo vzduchu v miestnosti, približne kilowatt-hodina za deň.

Cirkulačný okruh

Oveľa rozumnejšie riešenie je vytvoriť obvod s cirkulujúcou ventilačnou cievkou.

• V studni je umiestnený výmenník tepla. Je žiaduce - meď s častými plutvami: poskytneme maximálnu účinnosť s minimálnou veľkosťou. Často je to však jednoducho polyetylénová rúrka v tvare U.
• Výmenník tepla je pripojený na ventilátorovú cievku dvojicou vedení (zvyčajne z tej istej polyetylénovej rúry).
• Čiarky sú rozbité zostavou obehového čerpadla, bezpečnostnou skupinou (manometer, expanznou nádobou a poistným ventilom) a ventilom na plnenie okruhu.

Účinnosť chladenia pre jamku s objemom 40 metrov môže byť 1,5 až 2,5 kilowattov. V tomto prípade bude spotreba energie menšia ako najúspornejšia klimatizácia - 60-75 wattov.

záver

Ako vždy, čitateľ nájde v tomto článku ďalší materiál. Veľa šťastia!
