Vnútorné zásobovanie vodou a kanalizácia budov: štandardy,

Vnútorné zásobovanie vodou a kanalizácia budov sú bez preháňania jeho hlavnými "tepnami". Preto špecialisti venujú veľkú pozornosť vývoju týchto uzlov: v prípade chyby sa úroveň komfortu výrazne zníži a práca na odstránenie nedostatkov si vyžiada serióznu rekonštrukciu a významné finančné investície.

Nižšie vám povieme, aké regulačné dokumenty upravujú návrh vodovodných a kanalizačných systémov, čo by ste mali venovať pozornosť pri plánovaní a aké nuansy by sa mali brať do úvahy pri vykonávaní nezávislej inštalácie potrubí.

Všeobecné otázky dizajnu

Regulačný rámec

Hlavnou normou, ktorou sa reguluje problematika usporiadania takýchto komunikácií, sú stavebné a stavebné predpisy pre vnútornú vodovod a kanalizáciu budov (2.04.01-85), ako aj aktualizovaná verzia SP 30.13330.2012, ktorá nadobudla účinnosť koncom roka 2013.

Návrh systémov zásobovania vodou a odpadových vôd by mal navyše zohľadňovať tieto dokumenty:

• SP 31.13330.2012, definovanie procesu navrhovania vonkajších vodných systémov.
• SP 61.13330.2012 regulujúce tepelnú a hydroizoláciu rôznych potrubí.
• SP 73.13330.2012, opisujúce sanitárne požiadavky na obytné budovy a stavby atď.

Samostatná skupina pozostáva zo sanitárnych noriem a pravidiel:

• SanPiN 2.1.4.1074-01 - požiadavky na kvalitu vody dodávanej prostredníctvom centralizovaných systémov zásobovania pitnou vodou.
• SanPiN 2.1.2.2645-10 - charakteristiky životných podmienok v súkromných a bytových domoch.
• SanPiN 2.1.4.2496-09 - zabezpečenie bezpečnosti teplovodných systémov.

Pri príprave dokumentácie je potrebné použiť dokumenty ako GOST pre pracovné výkresy pre vnútorné vodovody a kanalizácie (21.601-79), ako aj ďalšie relevantné v čase doručenia návrhov predpisov.

Systémové charakteristiky

Podľa SNiP pre zásobovanie vodou v domácnosti musia splniť aj kanalizačné a vodovodné systémy množstvo požiadaviek.

Nižšie uvádzame tie, ktoré budú najdôležitejšie v nezávislom návrhu a usporiadaní týchto komunikácií:

• Ak je to možné, mali by byť prepojené vodovodné a drenážne systémy viacerých budov.. Tento prístup umožní efektívnejšie využívanie dostupných zdrojov, čo zase pomôže znížiť náklady na prevádzkové zariadenia.

Venujte pozornosť! SNiP umožňuje integráciu sietí budov bez ohľadu na ich príslušnosť k rezortu.

• Voda vstupujúca do inštalácie bytovej budovy musí spĺňať hygienické normy.. Preto je v niektorých prípadoch potrebné vykonať súbor opatrení na úpravu vody (čistenie, objasnenie atď.).
• Používa sa aj voda na technické účely.. Okrem toho stupeň jeho čistenia je určený charakteristikami technologického procesu, na ktorý sa používa.
• Pre prepravu vody musia byť potrubia vyrobené z materiálu, ktorý nekvaluje kvalitu kvapaliny ani pri dlhšom kontakte.

Pri projektovaní vodovodných systémov by sa mala brať do úvahy spotreba. Pri rôznych typoch budov sú tieto objemy odlišné a najbežnejšie údaje sú uvedené v nasledujúcej tabuľke:

Venujte pozornosť! Tieto čísla by sa mali používať pri navrhovaní komunikácií, ktoré plánujete robiť vlastnými rukami. Pri centralizovanej výstavbe je niekedy povolené tieto normy zvýšiť, pod podmienkou zdôvodnenia a koordinácie s miestnymi orgánmi.

Okrem objemu zásobovania vodou doporučuje SNIP aj zohľadnenie množstva voľného tlaku.

Minimálna hodnota tohto parametra by mala byť:

• Pri vchode do budovy s jednopodlažnou budovou - 10 m.
• Pre každé ďalšie poschodie je potrebné pridať 4 m.
• V období minimálnej spotreby vody sa tlak môže znížiť na 3 m na každom podlaží nad prvým.

Venujte pozornosť! Hodnota celkovej voľnej hlavy by nemala presiahnuť 60 m.

Vnútorné zásobovanie vodou

Okrem týchto požiadaviek regulačné dokumenty tiež upravujú špecifiká usporiadania všetkých komunikačných obvodov. Nižšie opíšeme hlavné body konštrukcie a začneme s dodávkami teplej a studenej vody.

Systém zásobovania vodou môže byť centralizovaný aj lokálny. Voľba typu systému by sa mala vykonať s prihliadnutím na vlastnosti lokality a hospodársku účinnosť hlavného zásobovania vodou.

Pre značný počet súkromných domácností môže byť teda cena kompletnej sady čerpacích zariadení, ako aj náklady na výstavbu studní, oveľa nižšia ako položka vetvy vodovodného vedenia.

V závislosti od účelu budovy môže byť vybavený nasledujúcimi vodovodnými systémami:

• Pitie a pitie.
• Production.
• Hasenie
• Systém horúcej vody.

Venujte pozornosť! V niektorých prípadoch je dodávka požiarnej vody kombinovaná s výrobou alebo s pitím do domácností.

Hlavné komponenty systému sú:

• Vstup do budovy.
• Dávkovacia jednotka spotreby tekutín (niekedy sa delí na dva uzly, v prípade teplej a studenej vody).
• Distribučná sieť.
• Stúpačky pre prívod vody do horných poschodí.
• Dodávkové potrubia.
• Uzavieracie a regulačné ventily (kohútiky, ventily).
• V niektorých prípadoch môže návrh zahŕňať aj inštaláciu nádrží. Typickým príkladom takejto konštrukcie je membránová nádrž, ktorá je naplnená prevádzkou studne alebo studňového čerpadla a zabezpečuje udržiavanie stabilného tlaku v systéme.

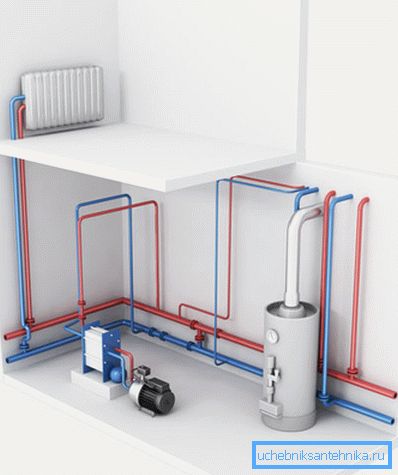

Odovzdajú sa osobitné požiadavky na systém zásobovania teplou vodou:

• Na udržanie teploty až do okamihu prívodu vody odporúča inštrukcia vybaviť cirkulačný systém.
• Montáž prípojok na prívod vody na teplovodné potrubie nie je povolená.
• Pri kladení potrubí by mali byť vždy chránené pred tepelnými stratami vybavením vysoko kvalitnej izolácie najproblematickejších oblastí.

Domáce kanalizácie

Rovnako ako inštalatérstvo musí byť systém na likvidáciu kvapalného odpadu navrhnutý tak, aby spĺňal určité normy.

Doteraz odborníci rozlišujú tieto typy kanalizácie:

• Sanitárne a domácnosti - najbežnejšie používaný typ. Používa sa na odstraňovanie odpadových vôd z umývadiel, vaní, toaletných misiek, sprchovacích kabín, bidetu atď.
• Výroba - určená na prácu s veľkým objemom priemyselného odpadu.
• Kombinácia - je výsledkom spojenia dvoch predchádzajúcich druhov.
• Vnútorná drenáž - zvyčajne sa používa na odstránenie vody z taveniny zo striech a iných architektonických prvkov.

Pri plánovaní kanalizačného systému je potrebné vypočítať jeho kapacitu (zvyčajne je to v súlade s objemom zásobovania vodou). V tomto prípade je vhodné brať do úvahy predpisy vo vašom regióne o objeme vypúšťania odpadových vôd.

Pre vnútornú kanalizačnú sieť budú relevantné tieto pravidlá:

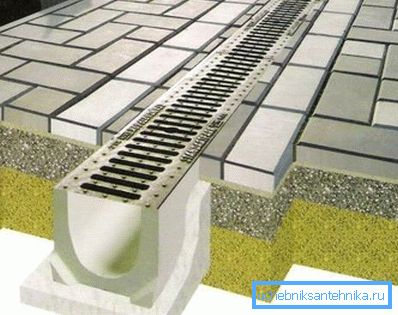

• Odpadová voda sa vykonáva gravitáciou cez uzavreté potrubia. Preprava kvapalín v otvorených miskách je povolená iba vtedy, ak nemajú nepríjemný zápach a neobsahujú prchavé látky.
• Odporúča sa položiť odvodňovacie potrubia v priamke s konštantným sklonom. Pripojenie vedenia k stúpačke pomocou šikmej kanalizačnej trubice alebo kríženia.
• Životnosť potrubí používaných na usporiadanie odpadových vôd by mala byť 25 rokov alebo viac. Dnes je potrebné uprednostňovať výrobky z technologických polymérov (PVC, polypropylén, polyetylén).

Technické odporúčania

Vodné siete

Ako vidíte, po analýze predchádzajúcej časti existuje veľa požiadaviek na usporiadanie vnútropodnikovej komunikácie. Okrem toho musí byť každý uzol naplánovaný a postavený podľa určitých noriem.

Preto v tejto časti článku poskytneme konkrétne odporúčania, ktoré budete môcť používať pri kladení inštalatérskej a sanitárnej techniky:

• Pre väčšinu obytných budov a priemyselných priestorov je v projekte položený jeden vstup pre potrubia. Dva alebo viac vstupov by sa mali poskytovať iba pre obytné budovy, ktoré sú určené pre 400 alebo viac apartmánov, kúpeľov a niekoľko priemyselných zariadení.
• Všetky potrubia sú zostavené z častí, ktorých minimálna životnosť by mala byť 50 rokov pri teplote 20 ° C ⁰C a 25 rokov pri teplote 75 ° C ⁰S.

Venujte pozornosť! Životnosť je vypočítaná pre tlak, ktorý je zabezpečený výkonovými charakteristikami konkrétneho modelu potrubia.

• Nastavenie prívodu vody do systému a jeho výber sa vykonáva pomocou ventilov. Konštrukcia týchto častí by mala zabezpečiť plynulú zmenu tlaku a spoľahlivé vypnutie prietoku vody v uzavretom stave.

• V miestach, kde je oddelená dodávka teplej a studenej vody, odporúčame montovať miešače na mieste príjmu. V niektorých prípadoch je povolené používanie dvoch samostatných žeriavov, ale tento dizajn bude oveľa menej vhodný.

Aj v systémoch zásobovania horúcou vodou je nevyhnutné inštalovať spätné ventily.

Tieto časti sú obvykle inštalované:

• Pred skupinovými mixérmi.
• Pred ohrievačmi vody.
• Po dávkovaní horúcej vody.

Všetky vyššie uvedené odporúčania platia pre systémy s centralizovaným systémom a pre systémy s nezávislým zásobovaním vodou.

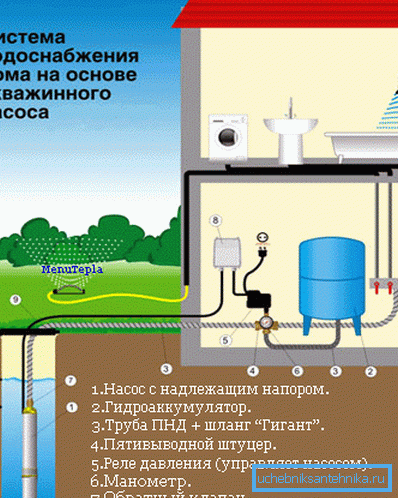

Ak je však prívod vody zo studne alebo zo studne, je potrebné nainštalovať čerpaciu jednotku:

• Hlavným prvkom konštrukcie je čerpadlo, ktoré zdvíha vodu z hĺbky.
• Prevádzka tohto zariadenia je regulovaná automatickým systémom, ktorý zapína alebo vypína čerpadlo v závislosti od tlaku v potrubí alebo nádrži.
• S cieľom ušetriť energiu a vyrovnať tlak na horných podlažiach budovy je zvyčajne inštalovaná expanzná nádrž, ktorá slúži ako nádrž na vodu.

V niektorých prípadoch (s nestabilnou prevádzkou centrálneho vodovodného systému) môže byť čerpacia stanica inštalovaná ako záložný systém.

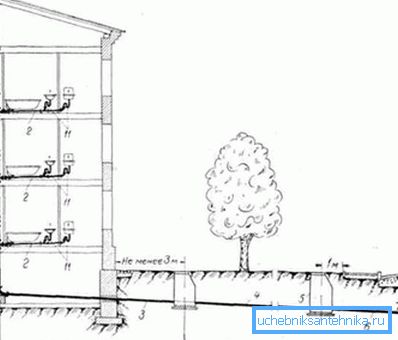

Drenážny systém

V neoddeliteľnej kombinácii s dodávkou vody je potrebné vybaviť a vypúšťať odpadové vody.

Spravidla sú kladené drenážne potrubia:

• Na chodbách, hospodárskych budovách, dielňach, v podkroví a pivnici - otvorené.
• V obytných priestoroch za falošnými panelmi, základňami, v špeciálnych kanáloch alebo s vstavanými nosnými konštrukciami - je skrytá.

Zároveň by ste počas inštalácie mali dodržiavať tieto odporúčania:

• Pri skrytom pokládaní odpadových vôd z polymérových potrubí je potrebné brať do úvahy mechanickú odolnosť dielov a nevystavovať ich deformačným a deštruktívnym zaťaženiam.
• Vertikálne úseky potrubia (stúpačky) sú umiestnené do špeciálnych výklenkov s výnimkou mechanických nárazov. Predná časť výklenku by mala byť uzavretá odnímateľným panelom, ktorý umožňuje prístup ku stúpačke na kontrolu a opravu.
• Otvory v stropoch, cez ktoré prechádzajú potrubia, musia byť utesnené cementovou maltou. Pre lepšie utesnenie je samotná rúra zabalená v hydroizolačnom materiáli.

• Horná časť stúpacieho otvoru je zobrazená na streche vo forme ventilačného kanála. Optimálna výška zdvíhania vetracieho potrubia pre nepracované ploché a šikmé strechy je asi 20 cm.

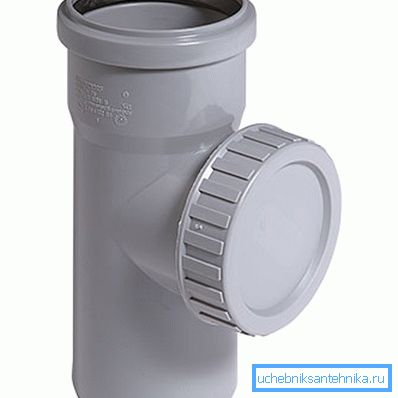

• Pri pokládke pokládaných potrubí je potrebné zabezpečiť inštaláciu inšpekčných poklopov. Plocha poklopu by nemala byť väčšia ako 0,1 m².
• Vzdialenosť medzi revíziami závisí od typu štruktúry. V obytných budovách sa zvyčajne inštaluje jeden audit v čase od 15 (priemer potrubia až do 50 mm) až 20 (priemer 150 mm alebo viac).

záver

Okrem vyššie uvedených informácií SNiP na vnútorných vodovodných a kanalizačných sieťach obsahuje aj informácie o rôznych detailoch konštrukcie a nuansy fungovania týchto systémov. Preto pred začatím práce odporúčame nielen pozorne sledovať video v tomto článku, ale tiež dôkladne preskúmať úplné verzie všetkých vyššie uvedených regulačných dokumentov.

Iba pri dodržaní požiadaviek uvedených v nich môžeme zabezpečiť stabilnú prevádzku navrhnutých komunikácií.
