Uhlový kohút pre radiátor. zariadenie a celkové rozmery.

Batérie na vykurovanie priestorov sú konštrukcie určené na výmenu tepla. Systémové potrubie je obvykle spojené s každou stranou. V súvislosti s možnosťou nepredvídaných situácií môže byť zabezpečená montáž ventilov, ktorých hlavnými prvkami sú často rohové ventily pre radiátory.

Hlavný účel

Produkty na vypnutie dodávky chladiacej kvapaliny sa inštalujú v sieťach diaľkového vykurovania, ako aj v jednotlivých budovách rôznych typov. S ich pomocou je možné výrazne zlepšiť funkčnosť konkrétneho vykurovacieho systému.

Uzavieracie ventily sú zvyčajne inštalované na vstupných a výstupných potrubiach, čo otvára široké možnosti.

• Ak je to potrebné, vymeňte ohrievač bez toho, aby ste najskôr vytiahli chladiacu kvapalinu zo systému.
• Pomocou žeriavu je možné regulovať teplotné podmienky v konkrétnej miestnosti a šetriť energetické zdroje.
• Čistenie radiátora sa môže vykonať aj bez vypúšťania pracovného média z vykurovacej siete.

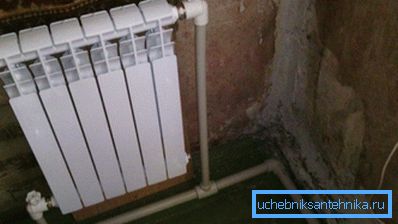

POZOR! Zvyčajne je guľový kohútik s uhlovým typom namontovaný priamo pred ohrievačom na vstupnom a výstupnom potrubí dvojrubej domáceho vykurovacieho systému.

Základné informácie

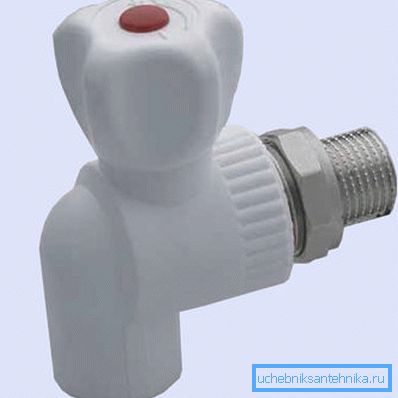

Radiátorový polypropylénový rohový ventil je veľmi obľúbený u moderných vykurovacích sietí. Jeho cena je skutočne nízka, ale umožňuje spoľahlivú prevádzku komunikačného systému. Polymérny materiál je schopný vydržať výrazné teplotné rozdiely.

Špecifikácie produktu

Zariadenia s polypropylénovým krytom sú vynikajúce na zablokovanie prietoku pracovného média vo vodných vykurovacích systémoch. Nasledujúca tabuľka uvádza technické charakteristiky tohto zariadenia, aby sa majitelia novín mohli s nimi oboznámiť.

Varovanie! Napriek aktívnemu použitiu polypropylénu pri výrobe podobných výrobkov sa vo výrobnom procese môžu použiť iné materiály. Mosadz nie je menej populárny, napríklad.

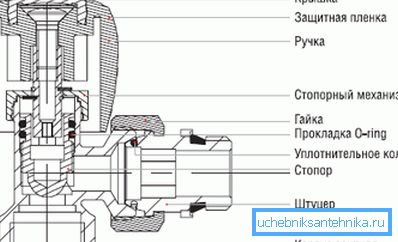

Prístrojový upínač

Telo výrobku je vyrobené z polypropylénu, zatiaľ čo vonkajšia časť obsahuje biele farbivo a vnútorná časť nie je. Pod sponou je mosadzná vložka, vybavená špeciálnym závitom, pomocou ktorého je upevnený špeciálny prvok s tesniacim krúžkom.

Rukoväť je najčastejšie vyrobená z ľahkého plastu. S malou skrutkou je pripevnený k mosadznej tyči, ktorá má dvojicu vypchávok. Prietok pracovnej tekutiny je zablokovaný pomocou guľového ventilu.

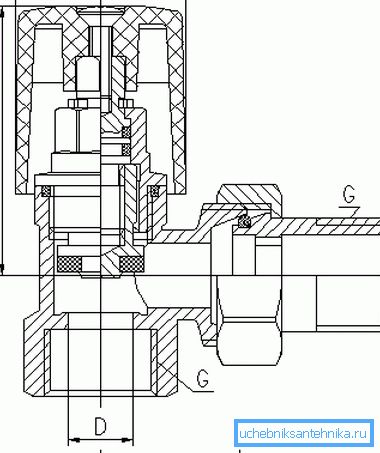

Celkové rozmery

Uhlový radiátorový ventil 1 2 má výšku 88 mm. Vzdialenosť od hornej časti ventilu k stredovej osi je 58 mm a od začiatku závitového pripojenia k stredovej osi - 57 mm. Pokiaľ ide o hmotnosť, takýto výrobok váži presne 160 g.

Uhol vykurovacieho kohúta 25 3 4 má výšku 99 mm. Od okraja ventilu k stredovej osi je vzdialenosť 59 mm a zo závitu 69 mm. Takéto zariadenie má hmotnosť 230 g.

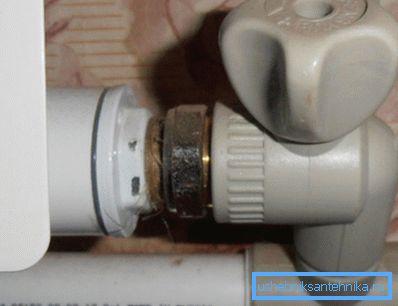

Odporúčania pre inštaláciu

• Výrobky je možné inštalovať v ľubovoľnej polohe.. Na povrchu prístroja nesmie dôjsť k žiadnej kontaminácii. Všetky práce by mali byť vykonávané pri teplote vzduchu najmenej +10 stupňov.
• Hrdlo je spojené s kľúčom kolies. Po utiahnutí ruky sa pretiahnutá matica uťahuje približne o pol otáčky. Niť je utesnená tesniacim materiálom PTFE.
• Upevnenie žeriavu na potrubie z polypropylénu sa vykonáva tepelnou expozíciou. Počas práce používa špeciálny zvárací stroj. Pracovná teplota je zvyčajne 260 stupňov.

Prevádzka a údržba

Výrobky sa musia používať pri určitých teplotných podmienkach a tlakoch. Tieto ukazovatele sú uvedené v tabuľke s technickými charakteristikami. Telo výrobku by nemalo byť vystavené chemikáliám, ktoré môžu reagovať s polypropylénom.

Mali by sa zabrániť prípadom zmrazenia pracovného prostredia vo vnútornej časti zariadenia, pretože by mohlo dôjsť k poškodeniu hlavných častí. Pri vypúšťaní siete odporúčame nechať kohútik otvorený tak, aby kvapalina nezostala v dutinách.

Skladovanie a preprava

Výrobky sa musia skladovať s prihliadnutím na odseky GOST 15150, ktoré odrážajú základné požiadavky. Výrobky by mali byť úplne chránené pred dlhodobým vystavením slnečnému žiareniu. Ventilované markízy sa odporúčajú ako hlavná nádoba.

Pokiaľ ide o prepravu, môže byť vykonaná akoukoľvek prepravou, pretože výrobky nie sú klasifikované ako špeciálny náklad. Operácie nakladania a vykladania by sa mali vykonávať pri teplote nie nižšej ako -10 stupňov. Ak sa preprava uskutočňuje v mrazivých podmienkach, musia sa prijať určité opatrenia na zabránenie prenosu mechanického zaťaženia.

Záverečná časť

Zvláštnu pozornosť treba venovať radiátorovému rohovému ventilu s americkým účastníkom. Je založená na rýchloupínacom spojovacom zariadení pozostávajúcom z troch prvkov v tvare uzatváracej matice a protiľahlých častí. Ďalšie informácie o inštalácii produktov nájdete vo videu v tomto článku. Po oboznámení sa s inštalačnými prácami môžete ľahko vykonať ručne.
