Typy žeriavových boxov - pochopte dizajn a porovnajte výhody

Kľukový hriadeľ môže byť považovaný za hlavný prvok akéhokoľvek žeriavu, je to jednoduchý dizajn, ktorý je zodpovedný za skutočnosť, že keď sa ventil otočí, prívod vody je zablokovaný. Pri výbere konkrétneho modelu je potrebné brať do úvahy nielen geometrické rozmery, ale aj prevádzkové podmienky tohto zariadenia. Navrhovaný materiál vám umožní pochopiť, čo je žeriav, jeho štruktúra a princíp fungovania, ako aj pomoc pri výbere.

Typy batérie Bush

Pokiaľ ide o klasifikáciu, v závislosti od dizajnu možno rozlíšiť:

• zariadenia so závitom, počas prevádzky tyč jednoducho rozširuje a zatvára priechod, cez ktorý vstupuje voda. Červený žeriav je klasický, väčšina starých zariadení patrí do tejto kategórie.

Venujte pozornosť! Ak chcete pochopiť, že tento typ nápravovej skrine sa používa v kohútiku, môžete určiť, koľko otočení musíte vykonať pred prekrytím vody. Pri modeloch so šošovkami sa zásoba hladko znižuje, takže je potrebné urobiť niekoľko úplných otočení.

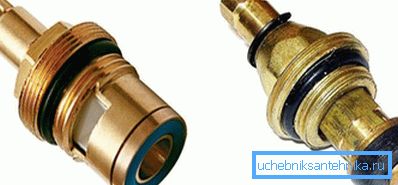

• Keramika - nie všetky zariadenia sú vyrobené z keramiky, ale len z dvoch diskov, ktoré sú blokovacím prvkom. Cena je o niečo vyššia ako cena červeného náprotivku, ale keramické disky sa veľmi pomaly otvárajú, okrem toho ventil môže byť takmer okamžite zatvorený, stačí otočiť gombík asi o 90 °;

• Poznámka pre viac a lopatkové zariadenia. Kulovacia skriňa s guľovou klapkou sa líši od vyššie uvedeného v tom, že bežná kovová guľa s priechodným otvorom pôsobí ako blokovací prvok. Rovnako ako keramická verzia umožňuje rýchlo zablokovať tok vody.

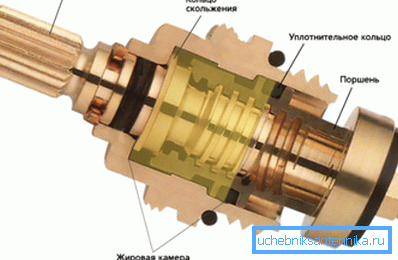

Všeobecne platí, že konštrukcia žeriavových nápravových skríň od rôznych výrobcov zostáva rovnaká, iba jednotlivé časti sa menia, aby sa zvýšila životnosť. Napríklad niektorí výrobcovia sú spokojní s tukovou komorou medzi tesniacim a klzným krúžkom, čo zvyšuje trvanlivosť piestu a zaisťuje plynulosť otáčania rukoväte.

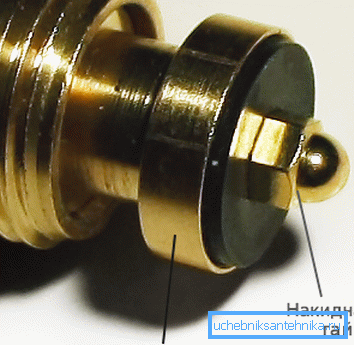

Uzavreté tesnenie môže byť jednoducho chránené mosadznou škrupinou - to umožní, aby sa nepadalo pod bremenami.

Typy + rozmery kľukového hriadeľa sú zvlášť dôležité pri výbere. Ak typ tohto zariadenia ovplyvňuje iba trvanlivosť a jednoduchosť používania žeriavu, potom možnosť inštalácie skrine nápravy do štrbiny závisí od jeho veľkosti.

Viac informácií o zariadení a inštalácii

Aké typy žeriavov možno považovať za optimálne, neexistuje univerzálna odpoveď, závisí to od prevádzkových podmienok a požiadaviek na žeriav. Z tohto dôvodu je rozumné zvážiť návrh a princíp fungovania predtým uvedených typov zariadení.

Zariadenie a princíp fungovania žeriavového žeriavu

Princíp operácie spočíva v tom, že počas otáčania zotrvačníka sa tyč pohybuje nahor a nadol a gumové uzatváracie tesnenie upevnené na jeho konci spoľahlivo uzavrie kanál, cez ktorý voda prúdi. Práve uzatváracie tesnenie môže byť považované za "najslabšie spojenie", ale nebude ťažké ho nahradiť, takže gumový žeriav môže byť považovaný za celkom spoľahlivý.

Kovová tyč s rezaným ľavým závitom (tiež známa ako závitovka) je upevnená v stonke. Samotná tyč sa vyrába vo forme dutej šesťhrannej tyče s hlavou na namontovanie rukoväte (zotrvačníka). Na konci závitovky je upevnený blokovací gumový tesniaci krúžok.

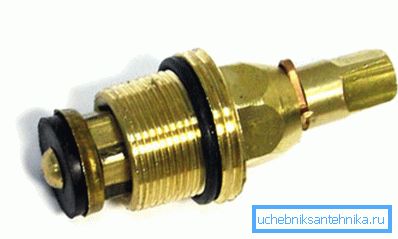

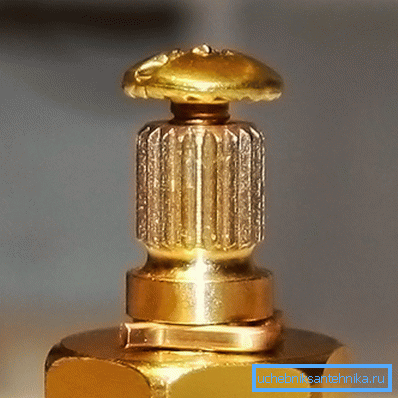

Podľa typu hlavy pod zotrvačníkom môžete posúdiť, kto je výrobcom súpravy žeriavovej nápravy. V modeloch domácej výroby má štvorhranný tvar, zatiaľ čo v zahraničných modeloch má okrúhly zárez. Napríklad žeriavové puzdro 20 otvorov - garantovaná zahraničná výroba.

Ak ho porovnáme s analógmi (keramika a guľa), môžeme si všimnúť len oveľa nižšiu trvanlivosť. Takáto žeriavová skriňa je oveľa menej náročná na kvalitu vody, takže ak sú vo vode malé mechanické inklúzie, táto možnosť je vhodná.

Pokiaľ ide o veľkosť, samotný podvozok sa považuje za žeriavový box 3 4, 3/8, 1/2 palca. To sú priemery pristávacej časti sa nachádzajú vo veľkej väčšine domov.

Keramický žeriav

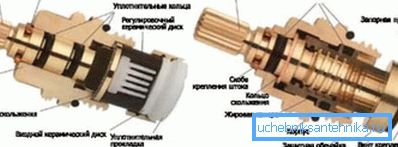

Kľúčovým prvkom takého zariadenia je 2 keramické dosky s ideálnym hladkým povrchom. V každom z nich je vytvorený priechod rovnakého tvaru. Spodná doska je pevná a horná doska je spojená s driekom a držadlom. Ak má kľuková skriňa so zotrvačníkom niekoľko otáčok na otváranie, potom maximálne, že polovica otáčania analógov by vyžadovala 90 otáčok.

Keď sa ventil otvorí, otvory v dolnom a hornom kotúči sú zarovnané, pri zatvorení sa horná doska otáča tak, aby sa diery prekrývali.

Venujte pozornosť! Jediná nevýhoda tohto návrhu môže byť považovaná za takmer úplnú nevhodnosť pre opravu. Ak keramický disk zlyhá, budete musieť kúpiť nový box.

Tesnosť závisí od toho, ako pevne sa dosky vzájomne zapadajú, a preto polopriepustná batéria by mala prechádzať len čistou vodou bez častíc piesku a iných pevných inklúzií. Napríklad, môže byť použitý na napájanie vody po filtri.

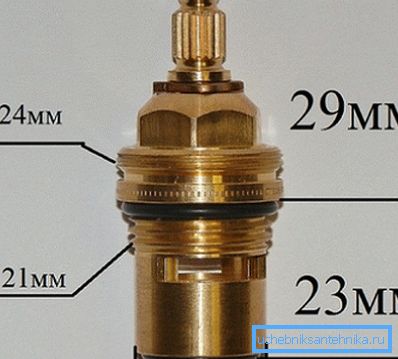

O veľkosti a zameniteľnosti prípadov žeriavu

Často sa ľudia chcú vymeniť neustále vytekajúci záchranný žeriav za keramický. V tejto súvislosti vzniká otázka - bude to vyžadovať nahradenie celého žeriavu alebo jednoducho vloženie nového na miesto starého žeriavového boxu.

Pri výbere sa musíte zamerať na priemer montážneho otvoru, to znamená, že veľkosť časti kľukového hriadeľa, ktorá je zaskrutkovaná do mixéra, musí presne zodpovedať veľkosti zásuvky. Je zrejmé, že napríklad krabica na batérie s priemerom 38 cm nie je vhodná pre otvor s menším priemerom.

Dávajte pozor aj na časti zariadenia pod zotrvačníkom. Pri importovaných zariadeniach má počet zárezov záležitosť a domáce majú túto časť úplne vytvorenú vo forme štvorstenca. Ak je teda žeriav na domáce použitie nahradený keramickým analógom, potom bude potrebné vymeniť zotrvačník.

Pokiaľ ide o dĺžku, v tomto parametri sa väčšina žeriavových schránok navzájom nelíši, čo prispieva k ich zameniteľnosti.

Poradie práce pri výmene a opravách kranbuksy

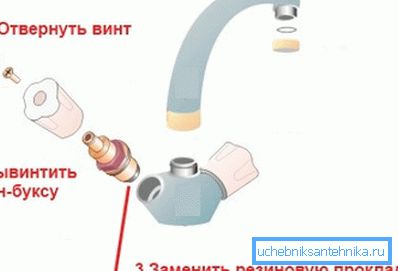

Pri výmene pokynov pre prácu bude vyzerať takto:

• Najprv musíte zastaviť prívod vody a začať demontovať staré zariadenie. Prvým krokom je odstránenie uzáveru zo zotrvačníka;
• ukáže pod ňou skrutku, odskrutkuje ju, môžete odstrániť ventil;

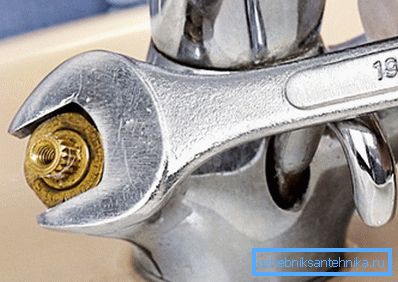

• potom môžete použiť kľúč na odskrutkovanie kroviny z hniezda na pristátie;

• po kontrole závitu a odstránení nečistôt môžete nainštalovať novú žeriavovú skrinku. Práce sa vykonávajú v opačnom poradí - najprv sa priskrutkuje samotný krúžok, potom začne otáčka ozdobného krytu a ventilu.

Venujte pozornosť! Pri výbere nového žeriavového boxu je mimoriadne dôležité vybrať správnu veľkosť. Nestojí za to, aby ste si vybrali oko, preto môžete získať napríklad Kranbuksu s priemerom 3/8 palca, zatiaľ čo potrebujete 1 2 2 palcový nápravový žeriav.

Inštalácia zotrvačníka sa vykonáva iba vtedy, ak zodpovedá počtu drážok na dýze. Je zrejmé, že žeriavové puzdro 18 drážok a zotrvačník so štvorcovým prierezom otvoru sú jednoducho nekompatibilné.

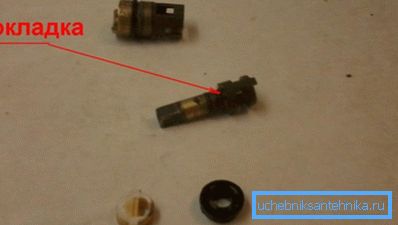

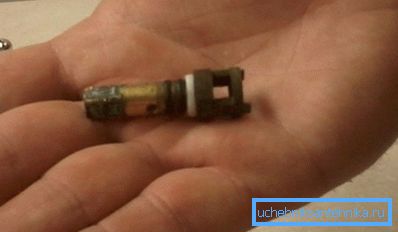

Pokiaľ ide o opravy, v prípade závitovkových prevodov zvyčajne pozostáva z výmeny tesniaceho tesnenia. V tomto prípade je potrebné urobiť všetko, čo je potrebné, rozobrať Kranbucks a nahradiť staré tesnenie novým. Pokiaľ si to prajete, môžete si to dokonca vyrezať aj z pomerne hrubého a hrubého kaučuku.

Oveľa horšie, ak sa poškodí samotné dno podstavca, v dôsledku toho, aj keď je žeriavová klec správne položená, dôjde k úniku. V tomto prípade budete musieť vymeniť celý žeriav, pretože ako dočasné opatrenie môžete zvážiť inštaláciu silnejšieho tesnenia.

Pokiaľ ide o keramické Kranbuks, potom s najväčšou pravdepodobnosťou, keď sa objavia problémy s tesnosťou, pomôže len jeho úplná výmena. Ale niekedy príčina úniku spočíva v odieraní prstenca, cez ktorý sa navzájom tesne upínajú dosky.

V tomto prípade je možná oprava s vlastnými rukami, preto stačí jednoducho vystrihnúť nový krúžok približne rovnakej hrúbky (nie je potrebné presne dodržiavať rozmery) a umiestniť ho na miesto starého krúžku na tyči. V tomto prípade je možnosť opravy keramických žeriavových kníh vyčerpaná.

sčítanie

Kľukový hriadeľ je jednoduchý, ale nie menej dôležitý mechanizmus, ktorý je zodpovedný za normálne fungovanie akéhokoľvek kohútika v dome. Navrhovaný materiál poskytne predstavu o princípe fungovania takýchto zariadení a určí výber.

Videá v tomto článku si môžete pozrieť ako rýchly sprievodca na výmenu žeriavovej skrinky.
