Typy žeriavov: oboznámený s klasifikáciou ventilov

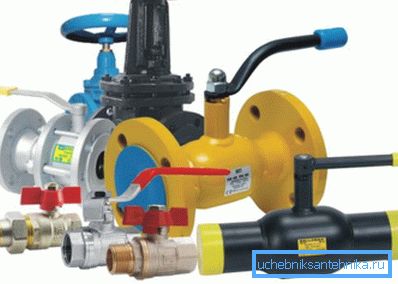

Aké typy sanitárnych batérií sa momentálne používajú? V tejto publikácii sa budeme oboznámiť s ventilmi malých a stredných rozmerov používanými vo vodovodných a vykurovacích systémoch súkromných a bytových domov.

Poistné ventily

Používajú sa v zariadeniach na dávkovanie výťahov a vody, ako aj na oddeľovanie určitých častí veľkých dodávok vody a vykurovacích okruhov. Typické veľkosti používané v dome - ДУ50 - ДУ100.

Avšak: vo výťahoch Stalinok môžete zriedka nájsť ventily DU150. Aj väčšie veľkosti sa používajú iba na vykurovacích tratiach.

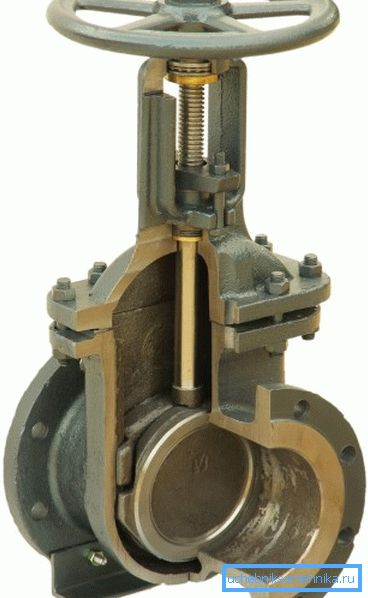

Voda vo ventile je zablokovaná dvojicou jednotlivých líca alebo monolitickým klinom, ktorý sa do tela privádza pomocou skrutky. Zrkadlá (O-krúžky) na lícach (klin) a karosérie - kov; tesnenie sa dosiahne silnými upínacími plochami.

materiály

Tu je zoznam materiálov používaných pri výrobe ventilov.

poprava

Vratné ventily možno klasifikovať:

• Zabezpečenie tvárí proti zrkadlám karosérie. Oceľové ventily sú zvyčajne doplnené monolitickou bránou, liatinou - klinom medzi dvoma lícami alebo medzi tvárami a telom.
• Tvar rukoväte. Pre výrobky z liatiny sa vyznačuje guľatým kolesom, pre oceľ - kolmo na tyčovú rukoväť.
• Mobilita akcií. Môže sa vysunúť z puzdra po otvorení alebo uložení vo vnútri puzdra. V druhom prípade má uzáver vlastný závit.

vlastnosť

Výhody brány:

1. Relatívne nízka hydraulická odolnosť.
2. Malá veľkosť inštalácie (menšia ako skrutkový ventil s rovnakým priemerom).
3. Možnosť inštalácie s akýmkoľvek smerom toku vody.

nevýhody:

1. Potreba pravidelnej výplňovej nástavby a brúsenie líc, ktoré sú zhromaždené vklady.
2. Významné rozmery v smere kolmom na os potrubia (uzávierka sa zasunie do puzdra, nezabudnite?).
3. Veľmi mierna tesnosť uzáveru. Situácia, keď nie je žiadny únik cez regulačný ventil v uzatvorenom kruhovom výťahovom uzle, je skôr výnimkou ako pravidlom.

Uzávery ventilov

Voda je zablokovaná otáčaním korku, ktorý je lapený na telo. Tesnosť je zabezpečená takmer úplnou absenciou medzery medzi zástrčkou a krytom. Materiály - kovy s pomerne malým koeficientom trenia, ktoré nie sú náchylné na koróziu a nelepia sa na susedné povrchy navzájom: liatina a mosadz.

V bytových domoch sa vo veľkom množstve používajú ventily veľkosti 15 - 40 mm.

poprava

V tomto prípade je klasifikácia žeriavov podľa typu možná aj z niekoľkých dôvodov.

• Trup môže byť modulárny alebo monolitický.

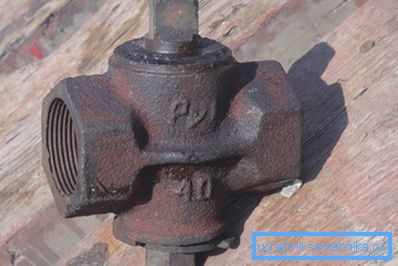

• Tesnosť stonky trubice môže byť zabezpečená utesňovaním pomocou upínacieho upínadla alebo silou upnutia zástrčky na telo. V druhom prípade je priťahovaná matice na stopke, ktorá prechádza telom.

• Ventil môže byť vybavený kľukou alebo prekrytím kľúčom.

vlastnosť

výhody:

1. Nízka cena spojená s jednoduchosťou návrhu žeriavu.
2. Dosiahol dostatočne široký kanál v prevádzke, čo dovoľuje, aby ventil nezakrýval nečistoty.

nevýhody:

1. Na plniacich žeriavoch - neustále vytekanie vypchávky pri zatváraní a otvorení, pri napínacích žeriavoch - riziko odtrhnutia vložky.

Upozornenie: Na plnenie uzáverovej korkovej armatúry vlastnými rukami, musí byť potrubie na obidvoch stranách vypúšťané. V opačnom prípade narušená zástrčka môže vytekať z trupu na prednej strane vody.

1. Veľké úsilie bolo potrebné na prestavenie žeriavu.
2. Vysoká hydraulická odolnosť.

Skrutkovač

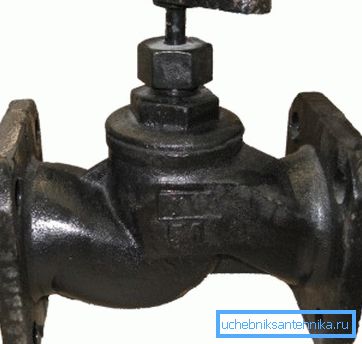

Pohyblivý ventil je poháňaný skrutkou. Zavrie vodu a prilieha k sedlu s priechodným otvorom. Materiály - liatina (v súčasnosti sú z nej vyrobené hlavne veľké ventily) a mosadz.

poprava

Aké typy kohútikov s pohyblivým ventilom a skrutkou sa používajú v inštalácii:

• Ventil môže byť celokovový, s lešteným zrkadlom alebo s tesnením z gumy alebo paronitu (opäť gumová, odolná voči teplu).
• Celokovový ventil môže mať zase ploché alebo kónické zrkadlo.

Pozor: množstvo kohútikov s kónickým mosadzným ventilom je podľa názoru autora vytvorením nejakého ponurého génius, ktorý poslal inštalatérom ako trest za opitosť. Ventil uviaznutý v kryte (a je veľmi zaseknutý) sa nedá odstrániť bez úplného odstránenia ventilu. Zrejmé pokyny nie je zakúpiť tento zázrak nepriateľského vybavenia za žiadnych okolností.

• Tesnenie môže byť vyrobené s olejovým tesnením alebo jedným alebo dvoma gumovými krúžkami.

vlastnosť

výhoda:

1. Jednoduchá oprava.

nevýhody:

1. Potreba balenia žľaby a periodická náhrada tesnenia (ak je k dispozícii).
2. Vysoká hydraulická odolnosť.
3. Konštantná akumulácia odpadu pod sedlom.

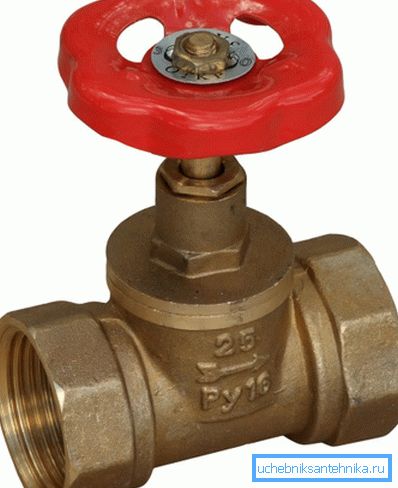

4. Inštalácia s jedným smerom prietoku vody. Pri pokuse o otvorenie ventilu sa otvorí protiprúdový ventil.

Guľové kohúty

Všetky typy guľových ventilov predstavujú hlbokú prácu na chybách v konštrukcii korkových ventilov.

Korkom v nich je guľa s priechodným kanálom, ktorý sa rovná priemeru potrubia, ktorý je pripojený. Je zapečatená dvoma sedadlovými krúžkami z polyméru s nízkym trením. Spravidla utesňuje stonku.

Materiály - mosadz a (menej často) nehrdzavejúca oceľ; Teflon alebo fluoroplast pôsobia ako tesniaci prostriedok. Veľkosti - od DN50 do DU500.

poprava

Rôzne typy guľových ventilov používaných v domových inžinierskych sieťach sa líšia predovšetkým v konštrukcii a tvare tela.

• Potrubie môže byť závitové, prírubové alebo zvárané.
• Telo môže byť sklopné (na závit alebo podpätku) alebo celo zvárané.
• Rukoväť môže byť stacionárna alebo odnímateľná vo forme páky alebo motýľa.
• Ventil môže byť kombinovaný s ľubovoľným montážnym alebo hrubým filtrom.

vlastnosť

Dovoľte nám byť stručné: guľové ventily nemajú žiadne z vyššie uvedených nevýhod. Poruchy sú extrémne zriedkavé a väčšinou sa znižujú až po potrebe predbežného zaťaženia tesnenia rozvinutého okolo stonky po niekoľkých stovkách cyklov otvárania a zatvárania.

záver

Dúfame, že náš materiál pomôže čitateľovi pri výbere ventilov. Článok sa môže zdať trochu zaujatý; Avšak je založená len na vlastnom zážitku autora (pozri tiež článok Kulový ventil 3: 4 - zariadenie, vlastnosti, inštalácia).

Ako vždy, video v tomto článku ponúka ďalšie informácie. Veľa šťastia!
