Trubicové potrubie: vlastnosti konštrukcie a prevádzky

Ak máte záujem o to, čo je lepšie - studňa alebo vodovodný systém, potom iste váš dom nie je schopný pripojiť sa k centralizovanému vodovodnému systému. Spravidla je potreba samostatného zdroja zásobovania vodou v dopyte na vidieku, mimo veľkých osád.

Systém zásobovania vodou v krajine zo studne je jedným z najbežnejších typov autonómneho zásobovania vodou.

Táto metóda je charakterizovaná množstvom zrejmých výhod, medzi ktoré patria:

• ekonomickú prevádzku systému;
• nízke náklady;
• prakticky nevyčerpateľné zásobovanie vodou;
• vysoká mechanická a chemická čistota vody.
• dlhá životnosť studne až do 50 rokov.

Charakteristiky usporiadania systémov podzemných vôd zásobovania vodou

Ako sa inštaluje vodovod v dachovej studni, aké materiály sú potrebné na to a aké sú rozpočty na projekt? Na tieto a podobné otázky odpovieme v tomto článku. Napríklad, zvážte prípad konštrukcie potrubia s použitím ponorného čerpadla..

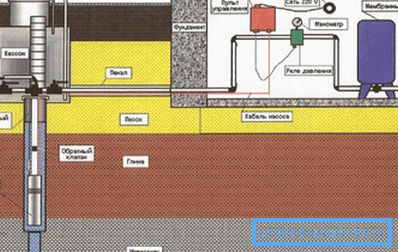

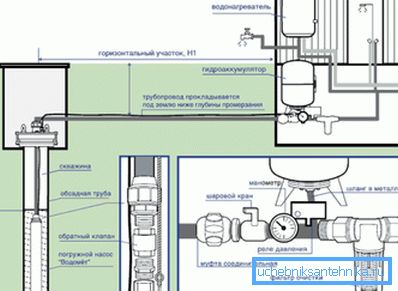

Štandardný systém zásobovania pitnou vodou s automatickým vŕtaním pozostáva z nasledujúcich prvkov:

• s integrovaným ponorným čerpadlom a iným zariadením;
• kisson (well service well);
• podzemné potrubie spájajúce čerpadlo s vnútorným systémom zásobovania vodou;
• vnútropodnikový plynovodný systém;
• filtračný systém;
• komplex automatickej kontroly parametrov daného tlaku;
• hydroakumulatívna nádrž;
• uzatváracie ventily;
• ohrievač vody.

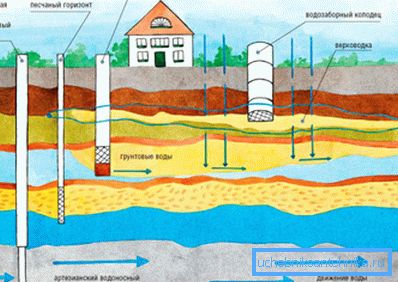

Druhy studní

Moderné studne zapojené do systémov zásobovania vodou sú rozdelené do dvoch hlavných typov: piesku a artesian.

• Piesočné vrty sú vŕtané do hĺbky 30 metrov a umožňujú extrahovať až 1,5 kubických metrov vody za hodinu.

Treba však pochopiť, že takéto nedostatky sú charakterizované niektorými nevýhodami a na prvom mieste je to pravdepodobnosť spevnenia vodonosnej vrstvy. Najmä studne v miestach určených na sezónne použitie sú náchylné na stlačenie.

• Artezánska studňa je vyvŕtaná do hĺbky 70 metrov alebo viac, čo poskytuje vodu až 10 kubických metrov za hodinu.

Voda získaná z takej hlbokej krajiny s vlastnými rukami sa vyznačuje vysokou mierou mineralizácie a preto si vyžaduje ďalšie ošetrenie. Z tohto dôvodu sa okrem ponorného čerpadla používajú sofistikované filtračné systémy poskytujúce komplexné čistenie vody do technického alebo pitného stavu.

Výber filtračného zariadenia je komplikovaný rôznym zložením vody vyrobenej v rôznych oblastiach. Preto môže byť potrebná chemická analýza na dosiahnutie optimálneho rozhodnutia.

Prevádzka plnohodnotnej artesiánskej studne v dachi alebo v blízkosti vidieckeho domu je komplikovaná potrebou používať filtračný systém, z ktorého je potrebné vypúšťať vodu počas sezónnej ochrany objektu.

Typy pomocných zariadení

Súčasná schéma prívodu vody zo studne stanovuje potrebu použitia viacerých pomocných zariadení.

Tieto zariadenia zabezpečujú účinnosť a trvanlivosť systému ako celku a zaručujú vysokú kvalitu produkovanej vody.

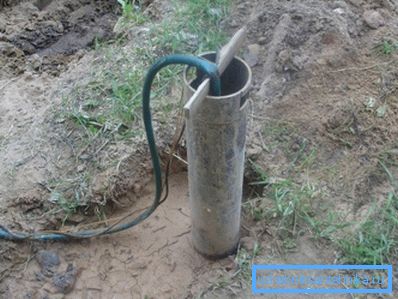

• Krycia rúrka je základným atribútom studne. Rúrka plášťa je vybraná z dôvodu dodržania priemeru úseku a iných veľkostí.

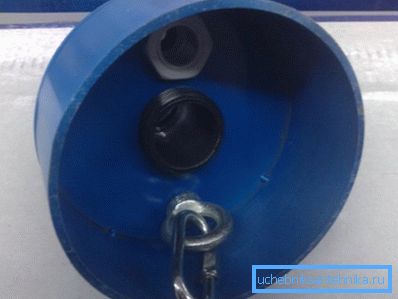

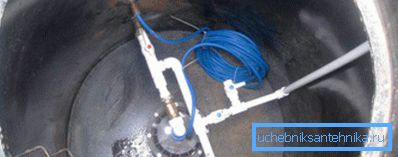

• Krytka je pomocné zariadenie, ktoré je upevnené vlastnými rukami v hornej časti puzdra a slúži na zabránenie vniknutia nečistôt a cudzích predmetov do studne.

• Potrubie - prostriedok potrebný na dodávanie vody na povrch. Rúra je namontovaná na hornom kryte.

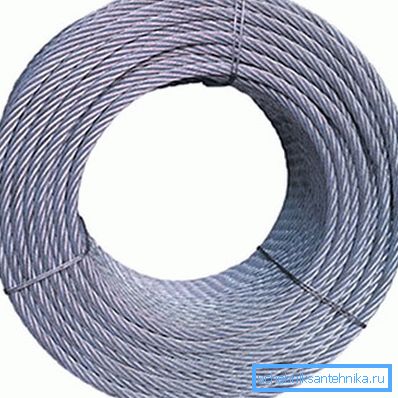

• Kábel je základným atribútom každej studne, ktorej dodávka vody sa vykonáva pomocou ponorného čerpadla. Kábel je pripevnený k spodnej časti horného krytu pre špeciálny oko. Na opačnom konci kábla je upevnené ponorné čerpadlo, ktorého poloha možno nastaviť zdvihnutím alebo spustením kábla.

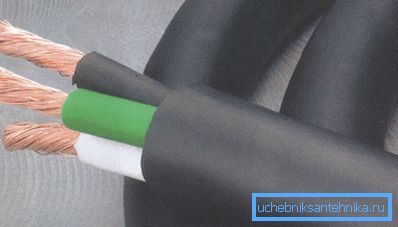

• Napájací kábel slúži na napájanie z elektrického zdroja na vrchu ponorného čerpadla.

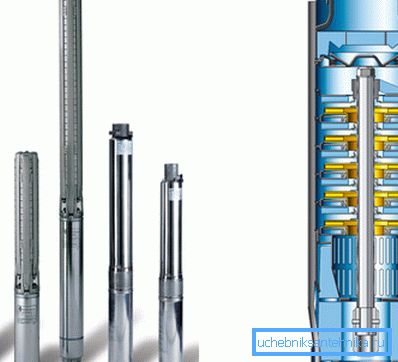

• Ponorné odstredivé čerpadlo je zariadenie určené na čerpanie vody. Parametre prístroja závisia od takých faktorov, ako je výška nárastu vody a plánovaný marginálny prívod vody.

Pred inštaláciou zariadenia je potrebné vziať do úvahy, že čerpadlo váži veľa. Okrem toho musí hmotnosť čerpadla pridať váhu niekoľkých desiatok metrov napájacieho kábla a hadice. Keďže je zakázané vytiahnuť čerpadlo hadicou alebo káblom, použije sa kovový kábel, ktorý je navinutý na navijaku, zatiaľ čo hadica a kábel sa otáčajú na špeciálnych cievkach.

Dôležité upozornenie: Upevnenie čerpacieho zariadenia musí byť obzvlášť spoľahlivé, pretože pretrhnutie spôsobí zaplavenie čerpadla a potrebu vyvŕtať novú studňu.

Pravidlá inštalácie vonkajšej časti vodovodného systému

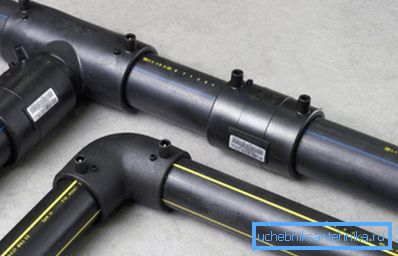

Hlavnou súčasťou vonkajšej časti vodovodného systému je potrubie, cez ktoré sa bude prepravovať voda získaná z vrtu. Moderné potrubie je vyrobené z polyetylénových rúr.

Toto riešenie zaručuje množstvo očividných výhod, vrátane:

• nízka cena v porovnaní s rúrkami z kovu;
• maximálna odolnosť voči vzniku korózie, pretože polyetylén nezrezvituje;
• trvanlivosť konštrukcie, pretože potrubie v zemi môže trvať viac ako 50 rokov;
• nedostatok chuti vo vode, pretože polyetylén, na rozdiel od kovu, nemá špecifický zápach a chuť;
• nízka hydraulická odolnosť, nezmenená ani pri dlhodobej prevádzke potrubia.

Inštalácia potrubia pre sezónnu prevádzku

Inštalácia prívodu vody na zásobovanie vodou zo studne sa vykonáva pri zohľadnení viacerých pravidiel. Napríklad, ak je chata alebo vidiecky dom používaný výlučne na použitie v teplejších mesiacoch, systém zásobovania vodou nemusí byť nevyhnutne prehĺbený.

V extrémnych prípadoch môžu byť rúry uložené v hĺbke 1 meter. V tomto prípade je na jeseň potrebné vypustiť všetku vodu bez zvyškov, aby sa zabránilo poškodeniu potrubia v zime.

Aby bolo možné zabezpečiť úplné vypustenie vody, potrubie je inštalované s miernym sklonom v smere odtokových ventilových jamiek. Na zjednodušenie vedenia vypúšťania vody je elektrický ventil namontovaný na potrubnom úseku v studni vo vzdialenosti niekoľkých metrov od povrchu.

Takéto pokládanie potrubia úplne eliminuje možnosť rozpadu autonómneho vodovodu.

Inštalácia potrubia pre celoročnú prevádzku

Ak sa chata alebo chalupa prevádzkuje celoročne, potrubie musí byť položené 20-30 cm pod hĺbkou zamrznutia pôdy. Parametre zmrazovania pôdy spravidla závisia od minimálnej zimnej teploty, ako aj od druhu pôdy na mieste.

Každá oblasť sa vyznačuje vlastnými úrovňami zmrazovania pôdy.

Napríklad v Moskve av regióne Moskva sú tieto parametre:

• pre hliník a hlinku 1,35 m;
• pre pôdy s jemným obsahom piesku 1,64 m;
• pre pôdy s obsahom stredného a veľkého piesku 1,76 m;
• pre kamennú zem 2 m.

Vzhľadom na skutočnosť, že kladenie potrubí v hĺbke asi 2 metre je spojené s významnými nákladmi na pracovnú silu, bolo vyvinutých niekoľko viac alebo menej efektívnych spôsobov inštalácie plastových rúrok do menšej hĺbky. Najskôr je potrebné poznamenať spôsob kladenia potrubia s izoláciou a ich inštalácia pomocou špeciálneho vykurovacieho kábla.

Nie je žiadnym tajomstvom, že existuje veľa materiálov, ktorých stupeň tepelnej vodivosti je o rádovo menej ako stupeň tepelnej vodivosti pôdy. V dôsledku toho nemôžete kopať nie dva metrový výkop, ale meter jeden.

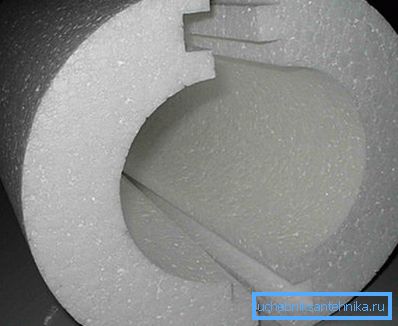

Pred položením potrubia je možné zabaliť izoláciu napríklad z extrudovaného polystyrénu a zakryť ho zeminou. Teraz vaša studená voda nebude strašidelná!

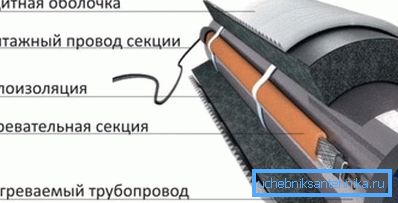

Výhodou tohto riešenia je aj skutočnosť, že moderné ohrievače sú hydrofóbne, čo znamená, že nebudete musieť míňať peniaze na hydroizolačné zariadenia. Ale ak mrazy v chladnej sezóne dosiahnu kritické úrovne, jeden ohrievač nemusí byť dosť. V tomto prípade sa izolačný materiál používa v kombinácii s vykurovacím káblom.

Kábel je zabalený okolo alebo pozdĺž potrubia a potom zabalený s izoláciou. V normálnom režime sa kábel nepoužíva, ale pri prudkom znížení okolitej teploty je ohrievač pripojený k sieti.

Vykurovací kábel nie je schopný roztaviť plast, ale môže ohrievať vodu pozdĺž celej dĺžky rúry o niekoľko stupňov nad nulou.Táto metóda našla širokú aplikáciu v oblastiach, kde je hladina podzemnej vody vysoká, a preto nie je možné položiť potrubie hlbšie než úroveň zmrazovania pôdy.

Dôležité upozornenie: Ak nebolo včas pripojené vykurovanie potrubí a potrubia boli zmrazené, nebolo by možné ich ohriať až na pružinu, pretože kapacita káblov by na to nestačila.

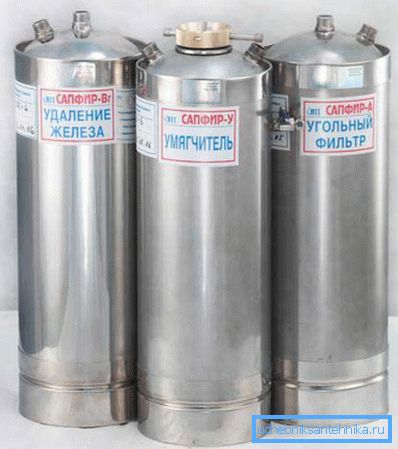

Výber a použitie filtrov

Schéma inštalácie vodovodného systému z vrtu naznačuje nasledujúce poradie prvkov: ponorné čerpadlo, vypúšťací ventil za ním a potom určitý počet filtrov.

Hlavným kritériom pre výber filtrov je kvalita vyrobenej vody. Výsledkom je, že voda s vysokým obsahom tuhých látok znamená použitie jedného typu filtra, zatiaľ čo voda s vysokou úrovňou mineralizácie znamená potrebu ďalších filtračných prvkov.

V artézskych studniach sa aplikuje filter, ktorý zdržiava také nečistoty ako železo a vápno. Ak máte v úmysle používať plytké studne na piesku, budete potrebovať systém filtrov na mechanické čistenie. V každom prípade dobre navrhnutý filtračný systém poskytuje vysokokvalitnú vodu bez nečistôt.

Inštalácia filtrov je považovaná za správnu, ak je systém účinný a pre údržbu a výmenu je ľahký prístup k filtračným prvkom.

Dôležité: Inštalácia filtrov do hydroakumulátora je nevyhnutná nielen na zabezpečenie optimálnej kvality spotrebnej vody, ale aj na odstránenie možnosti upchatia vodovodných prvkov. Výsledkom toho je, že dobre navrhnutý a postavený filtračný systém má za následok zvýšenie životnosti zdrojov zásobovania vodou.

Automatický riadiaci systém

Aby bol vodovodný systém zo studne s vlastnými rukami postavený tak, aby pracoval optimálne, musí byť vybavený komplexom automatického ovládania.

Toto riešenie zaručuje nasledujúce výhody:

• Zníženie počtu zapínaných a vypínaných elektromechanických zariadení (najmä motora čerpadla);
• Zabezpečenie stabilného tlaku vo vodovodnom systéme v súlade so špecifikovanými parametrami;
• Zabránenie výskytu vŕtania vodou a v dôsledku toho maximálna bezpečnosť prevádzky vodovodu.

Čo je automatizácia vo vodovodnom systéme a aké sú jeho funkcie?

Automatizačný komplex je reléový systém pozostávajúci z relé s voľnobehom a relé tlaku. Tieto prvky sú spojené s ponorným čerpadlom. Keď tlak v potrubí klesne pod prednastavené parametre, relé sa aktivuje a motor čerpadla sa zapne. Ak tlak vody dosiahne limit, relé sa otvorí a motor sa zastaví, kým sa parametre nevrátia do normálu.

Spotreba vody v malom dome je malá. V dôsledku toho každé zapnutie kohútika alebo vyprázdnenie toalety spôsobí, že sa čerpadlo zapne a potom ho vypne. Aby sa zabránilo častému zapínaniu a vypínaniu motora, okrem automatického regulačného systému sa používa hydroakumulátor (prijímač).

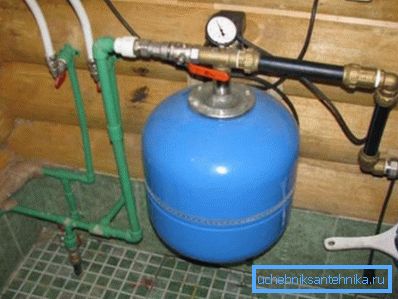

hydraulický akumulátor

Prijímač je kontajner, ktorý je rozdelený na dve časti hustou membránou. Jedna časť je pripojená k vodovodnému systému a je naplnená vodou, zatiaľ čo druhá časť je naplnená vzduchom (tlak do 2 atmosfér).

Princíp prijímača je nasledovný: voda tlačí membránu pri jej naplnení, čo vedie k zvýšeniu tlaku vo vzduchovej nádrži. Keď sa tlak z 2 atmosfér zvýši na tri, motor sa zastaví.

Na rozdiel od elektronického relé hydroakumulátor nereaguje na menšie výkyvy tlaku vody, preto je možné minimalizovať počet cyklov zapnutia a vypnutia motora.

záver

Ak nie je prístup k centralizovanému prívodu vody v dacha, nie je potrebné vybrať studňu alebo centrálny vodovod. Na druhej strane, dobre vybavené, dostanete prístup k vysoko kvalitnej vode. Viac zaujímavých a užitočných informácií môžete získať sledovaním videa v tomto článku.
