Trojcestný ventil v systémoch vykurovania a podlahových

V tomto článku budeme brať do úvahy vlastnosti ventilov. Najmä ich princíp činnosti: trojcestný ventil má napríklad charakteristické vlastnosti, podľa ktorých funguje. Okrem toho budeme hovoriť o štrukturálnych a prevádzkových charakteristikách týchto zariadení ao tom, kde a ako sa dajú použiť.

Téma predmetu je obzvlášť zaujímavá, pretože zariadenie stredných a veľkých vykurovacích systémov je spojené s takou nevýhodou ako nerovnomerné rozloženie tepla. Dôvodom tohto problému je to, že chladiaca kvapalina sa pri prechode potrubím postupne ochladzuje a preto jej teplota bude vyššia v blízkosti vykurovacej jednotky než v najvzdialenejšom bode potrubia.

Riešením tohto problému je vybudovanie systémov, ktoré používajú trojcestný žeriav.

Funkcie aplikácií

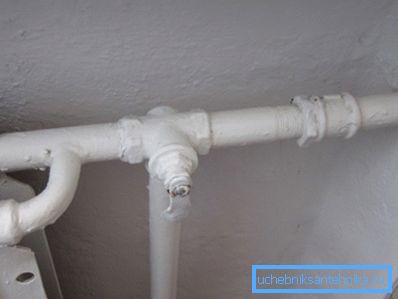

Ako už bolo spomenuté, vymenovanie trojcestného ventilu prevažne prebieha na výstavbe vykurovacích potrubí strednej a veľkej dĺžky, ako aj na teplú podlahu so strednou a veľkou plochou ).

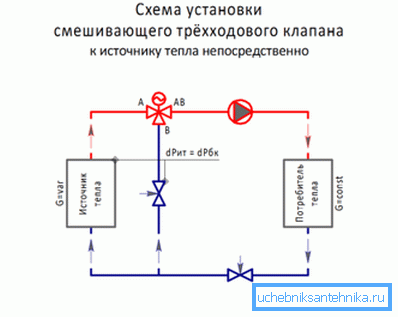

Tento typ ventilov jednoducho neupravuje tlak vody, ale umožňuje ihneď nastaviť studené a horúce toky. Vďaka správnej inštalácii a správnej prevádzke zariadenia je možné dosiahnuť efektívnejšie prerozdelenie chladiacej kvapaliny v uzatvorenom systéme.

Dôležité: V súlade s požiadavkami GOST 21345-2005 je možné okrem stavebných vykurovacích systémov použiť aj uzatváracie ventily tohto typu pre inštaláciu na potrubiach s malým priemerom na následnú prepravu plynných, ako aj korozívnych a neutrálnych tekutých médií.

Vlastnosti konštrukcie

Štruktúrne sú trojcestné ventily vybavené blokovacím alebo regulačným mechanizmom.

Konštrukcia zariadenia zahŕňa také prvky ako:

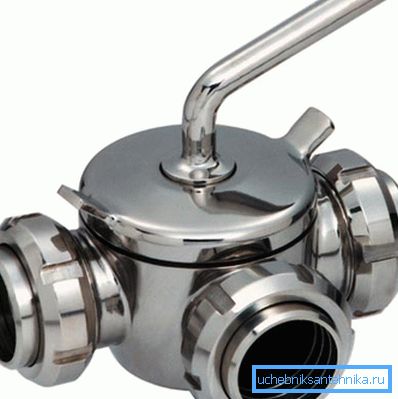

• bývanie, ktoré môžu byť vyrobené z mosadze, nehrdzavejúcej ocele, liatiny atď .;
• uzávierka toto alebo toto usporiadanie s priechodnými otvormi
• prípojky.

Prevádzka zariadenia sa uskutočňuje otáčaním okolo osi zotrvačníka pripevneného na driek brány. Nastavovacia páka sa môže otáčať o 90 alebo 180 stupňov, aby sa otvoril jeden alebo viac priechodných otvorov.

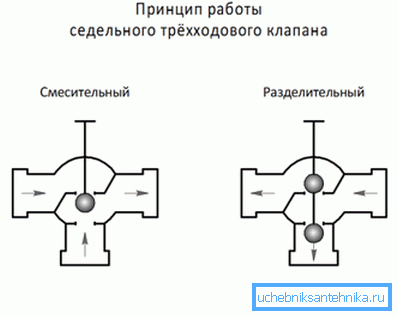

Extrémne polohy zotrvačníka sú navrhnuté tak, aby kvapalina mohla prechádzať jedným alebo druhým. Ak sa zotrvačník otočí do neutrálnej polohy, voda prechádza cez dva otvory naraz a zariadenie funguje ako miešačka.

Dôležité: Priemyselné úpravy trojcestného ventilu, určené pre zariadenie potrubia, ktorým sa prepravuje horľavé alebo výbušné prostredie, majú špeciálne obmedzovače extrémnej polohy zotrvačníka. Úpravy uzamykacieho zariadenia určené na používanie v domácich systémoch nemusia mať takéto obmedzovače.

Klasifikácia ventilov trojcestného typu

Trojcestný ventil alebo jeho väčšie priemyselné náprotivky, ktorých cena je vyššia, je rozdelená do niekoľkých kategórií na základe týchto rozlišovacích znakov:

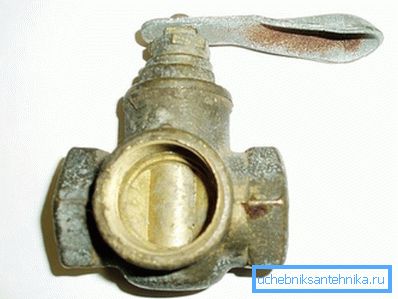

• V závislosti od tvaru skrutky sa odlišujú kužeľové, guľkové a valcovité úpravy;
• V súlade s typom prietokovej časti sa rozlišujú konštrukcie s plným vývrtom alebo skúšobným a výbojovým krytom.

Modifikácie cez priechod sú vybavené dvomi spojovacími potrubiami určenými na pripojenie k potrubiu.

Zariadenia typu testovania a uvoľňovania sú predovšetkým určené na inštaláciu v rôznych jednotkách a kapacitách. Pre jednoduchú inštaláciu a následnú prevádzku obsahuje kompletná sada prístroja spúšťač a spojovacie potrubie.

• V súlade s konfiguráciou rotačného prvku v tvare písmena L sa rozlišujú odbočky v tvare T a S.

• Podľa spôsobu inštalácie skrutkového mechanizmu sú rozlíšené napätie, žľazy a korkové úpravy. V napínacích žeriavoch je zátka, keď je zatvorená, susedí s telom priamo maticou. Zároveň je korkové teleso tesniaceho ventilu susedné s telesom s viečkom a tesniacim tesnením.

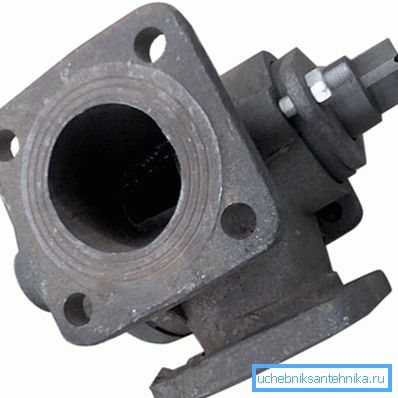

• Priemyselné trojcestné žeriavy sú rozdelené na zariadenia s vyhrievaným krytom alebo s prípadom bez vykurovania.
• V závislosti od typu spojovacieho zariadenia sa odlišujú modifikácie príruby, spojky, tsapkovy, tlmivky, zváranie.

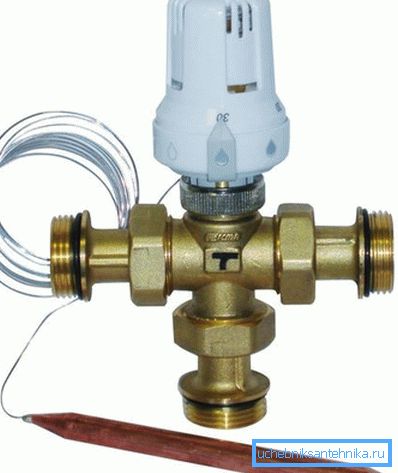

• V súlade s typom ovládania sú rozlíšené modifikácie s manuálnymi a mechanizovanými, pneumatickými, hydraulickými a elektrickými pohonmi.

Bez ohľadu na to, či patria do jednej kategórie, sú všetky trojcestné žeriavy charakterizované absenciou stojatých zón, trvanlivosťou, zvýšenou tesnosťou uzamykacieho prvku, malým stupňom hydraulického odporu a jednoduchosti konštrukcie.

Súčasne však takéto zariadenia majú určité nevýhody, medzi ktoré patrí vysoký krútiaci moment, zvýšená pravdepodobnosť zaseknutia súčiastok v dôsledku zachytenia procesu dlhodobej prevádzky.

Požiadavky na inštaláciu a prevádzku

• Trojcestné ventily môžu byť inštalované buď horizontálne alebo vertikálne.
• Pri inštalačných prácach s vlastnými rukami sa musíte presvedčiť, že smer toku prepravovaného média sa zhoduje so šípkou označujúcou smer na telese zariadenia.
• Miesto inštalácie žeriava musí byť zvolené tak, aby počas následnej prevádzky a údržby nebol problém s prístupom k ventilu alebo inému regulačnému zariadeniu.
• V prípade inštalácie s použitím zváracích zariadení je potrebné dbať na to, aby vnútorná dutina kohútiky neklesla do zvarovej škály a roštu. Opäť je potrebné zabrániť zahrievaniu puzdra, potrubia potrubia, ktoré spájajú potrubie nad + 100 ° C.
• Inštalácia a následná prevádzka trojcestného žeriava by sa mala vykonať v súlade s požiadavkami uvedenými v sprievodnej dokumentácii vypracovanej výrobcom.
• Použitie ventilov vyžaduje pravidelnú údržbu, aby sa zabránilo zablokovaniu ventilu.

záver

Teraz máme všeobecnú predstavu o tom, čo je bežný alebo špecializovaný trojcestný hydraulický žeriav. Stále máte otázky týkajúce sa výberu správneho vybavenia?

Úlohu môžete zjednodušiť sledovaním videa v tomto článku.
