Trojcestný ventil pre manometer: účel, možnosti, inštalácia

Prečo potrebujem trojcestný ventil pre manometer? Mal by byť vždy nainštalovaný? V akých verziách sú tieto zariadenia vyrobené? Aké typické poruchy sú pre ne typické? Ako utesniť závitové pripojenia pri inštalácii žeriavu? Pokúsme sa odpovedať na tieto otázky.

ciele

Najprv zistite, prečo je potrebný trojcestný manometrický žeriav.

Jeho inštalácia má tieto ciele:

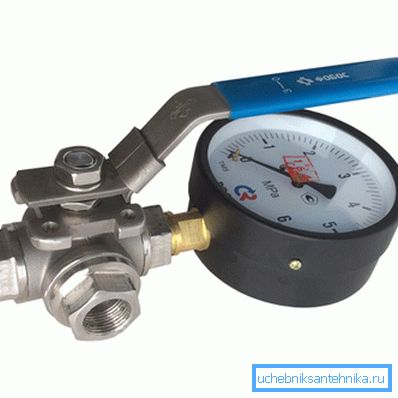

• Umožňuje kalibráciu meracieho prístroja pripojením meracieho prístroja na meranie tlaku..

Na objasnenie: samozrejme, v tomto prípade batéria nesmie mať drenážnu trubicu, ale plnohodnotný odtok s niťou alebo rúrkovou prírubou na pripojenie druhého zariadenia.

• Trojcestný ventil pre manometer umožňuje nielen odpojenie zariadenia od vedenia, ale aj uvoľnenie tlaku pred ním. Predpokladá sa, že to výrazne znižuje pravdepodobnosť zlyhania (prilepenie šípok).
• Nakoniec vám umožňuje vyčistiť výstup na manometri - vynulovať cez ne určité množstvo pracovného média. Počas čistenia sa z výtoku odoberajú všetky nahromadené nečistoty, čo môže ovplyvniť presnosť merania tlaku.

Je možné sa s konvenčným prietokovým ventilom spojiť? V priemyselných podmienkach, kde je potrebná konštantná kontrola tlaku v súlade s výrobnou technológiou, pri čerpaní a plynovodoch - nie. Nesprávne údaje môžu byť príliš vysoké.

Vo vykurovacom systéme súkromného domu alebo vo výťahovej jednotke bytového manometra sa zvyčajne pripája k bežnému regulačnému ventilu. V skutočnosti vo výťahoch sa manometer často inštaluje iba v čase, keď sa vykonávajú kontrolné merania: pokiaľ je voľný prístup do technických pivníc, problém krádeže zariadení zostáva relevantný.

Možnosti vykonávania

Ako možno usporiadať trojcestný ventil pre rozchod 1: 2 palce? Dávame niekoľko opisov najbežnejších vzorov.

Napätie z korku

Korkový trojcestný ventil s tesnením 11b18bk je k dispozícii v nasledujúcich konfiguráciách:

• Dvojrubí (DN 15) alebo metrický (M20x1,5) závit a drenážny otvor.

• Jedna rúra a jeden metrický závit s drenážnym otvorom.
• To isté, ale s rukoväťou (pákou alebo motýľom).

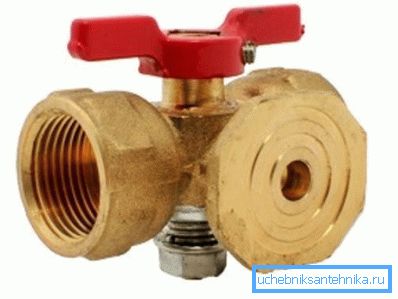

• Dva závitové spoje (DN 15, M20x1,5 alebo ich kombinácie) a príruba na pripojenie meracieho prístroja na meranie tlaku.

Ventil je extrémne jednoduchý dizajn, ale má niekoľko významných nevýhod:

1. Veľké spínacie úsilie (typické však pre všetky korkové ventily).
2. Konštantné riziko roztrhnutia zástrčky vložky pri utiahnutí matice. Mosadz je pomerne mäkký kov a príliš veľa úsilia sa tu nevyžaduje.

Princíp fungovania trojcestného ventilu pre manometer je jednoduchý a čistý: výrez v tvare T v rotačnej rúrke, keď je otočený, je kombinovaný s jedným alebo dvoma kohútikmi.

Preto sú v rôznych pozíciách dostupné nasledujúce konfigurácie:

• Výstup je zasunutý, tlakomer je pripojený k atmosfére pomocou odtoku alebo príruby.
• Na spätný ventil je aplikovaný tlak s uzavretým odtokom alebo prírubou.
• Kohútik pracuje na resetovaní, keď je obrys vypnutý.

Sharovy s drenážou

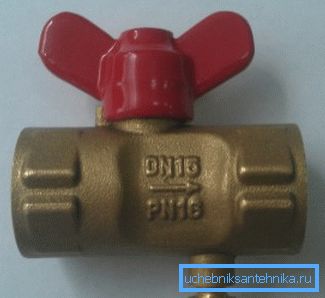

Ako vzorka považujeme trojcestný guľový ventil pre manometer 11B27p. Je zaujímavé pri realizácii drenáže. V zásade máme obyčajný spojovací ventil s predĺženým telesom a drenážnym otvorom na jednej strane guľovej stopky.

Uvádzame vlastnosti produktu.

Upozorňujeme, že v takejto implementácii je trojcestný guľový ventil pre manometer príliš nepohodlný v horúcej vode a ohrievaní. Odskrutkujte vypúšťaciu skrutku a ruku potiahnite vriacou vodou.

Sharovy s muftovou vetvou

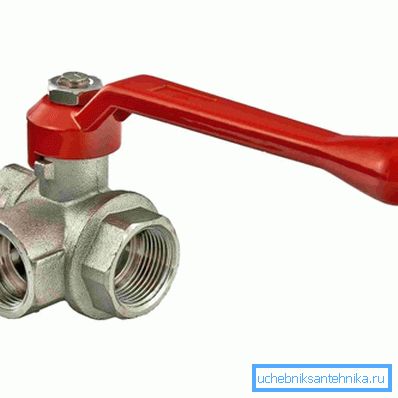

Bežný trojcestný spojovací ventil sa môže použiť aj ako ventil tlaku. Príkladom takého produktu je Valtec VT361N.

Materiál tela a guľôčka produktu sú pochrómované mosadz; tesnenia sú vyrobené z teflónu. Maximálna pracovná teplota prostredia je +150 stupňov. Pozoruhodná je výrobná deklarovaná životnosť výrobku - najmenej 20 000 cyklov.

inštalácia

Ako utesniť závitové pripojenia ventilov a manometrov pri ich inštalácii ručne?

Pokyn vo všeobecnosti je dosť štandardný:

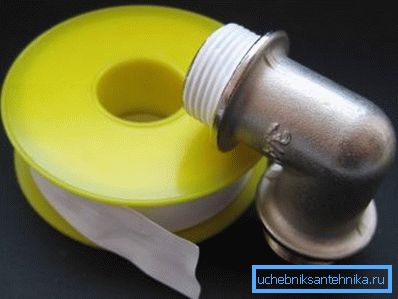

1. Na plynovom vedení používa páska FUM. Závity sú skrútené ručne alebo pomocou nástroja, ale s minimálnym úsilím.

Dávajte pozor: páska FUM perfektne utesňuje rúrový závit, ale uniká aj pri minimálnom reverznom priebehu.

1. Pri horúcej a studenej vode je lepšie používať polymérne tesniace vlákna (TangitUnilok a analógov). Pri jeho neprítomnosti je dobrým výsledkom sanitárna bielizeň, namočená v akomkoľvek rýchlo sa vyschnutej farbe, tesniacom alebo ľanovom oleji.

služba

Zoznam porúch žeriavov, ktoré je možné opraviť sám, je viac ako malý.

• Únik, keď je uzatvorený korkový ventil znamená nedostatočný tlak alebo nečistoty, ktoré padli pod korok. Demontujte ventil, utrite zástrčku a sedadlo a znova ju namontujte. Matica na stopke by mala byť utiahnutá iba vtedy, ak po čistení prietok pretrváva.

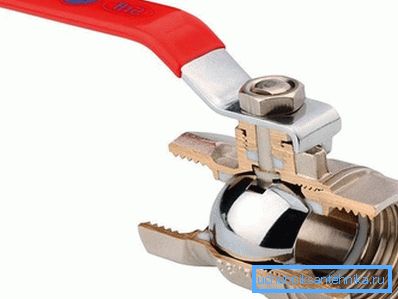

• Netesnosť na tyči guľového ventilu indikuje vývoj tesniaceho krúžku. Ak má ventil škrtiacu maticu, môže byť utiahnutý jeden až dva otáčky.

Ak je tesnenie stlačené s rukoväťou a podložkou položenou pod ňou - pri zatvorenom ventile ich odstráňte a na tesnenie vložte niekoľko závitov pásky FUM.

záver

Zohľadníme naše známe relatívne exotické typy ventilov a tvaroviek, ktoré budú v tomto článku tradične ponúknuť čitateľovi dodatočné tematické informácie. Veľa šťastia!
