Tlak vody vo vodovodnom systéme: jednotky merania, normy,

Aký je tlak vody v dodávke studenej alebo teplej vody? Ako sa vykonáva meranie tlaku? Existujú nejaké regulačné limity jeho hodnoty? V tomto článku sa pokúsime odpovedať na tieto otázky a zároveň sa naučiť ako vypočítať pokles tlaku v systéme zásobovania vodou so známymi parametrami.

jednotky

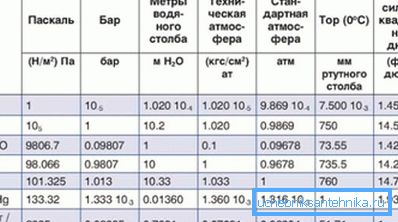

Najprv zistite, ktoré jednotky tlaku vody vo vodovodnom systéme sa momentálne používajú.

atmosféra

Táto jednotka zodpovedá atmosférickému tlaku na hladine mora. Tu je však malá jemnosť: ide o pretlak v porovnaní s atmosférickým. Jeho hodnota vo vodovodnom potrubí s priemerom 0,2 atmosfér, zobrazená manometrom, zodpovedá absolútnej hodnote 1,2 atmosfér.

Užitočné: miesto atmosféry slova sa často používa ekvivalentná koncepcia - kgf / cm2. Fyzický význam jednotky je sila, ktorou hmotnosť 1 kg pri gravitačnej akcelerácii zeme stlačí na plochu 1 cm2.

Bar

Zastaralá merná jednotka vypožičaná z meracieho systému GHS používaného pred SI. Stačí povedať, že lišta je približne (s presnosťou približne 2%) rovná atmosfére. Často je tlakomer na meranie tlaku vody v systéme zásobovania vodou dvomi stupnicami - v tyčinkách a megapaskálách.

megapascalů

Pascal zodpovedá jednomu novétonu na meter štvorcový povrchu. Keďže hmotnosť jedného kilogramu stlačí na základňu silou 9,8 Newtonov, 1 megapascal približne zodpovedá 9,8 kgf / cm2. Niekedy sa táto hodnota zaokrúhli na 10.

Tlak hlavy

Koncept hlavy, meraný v metroch, znamená výšku vodného stĺpca zodpovedajúcu určitému pretlaku. Ako zistiť tlak pri známych indikáciách manometra v kgf / cm2? Stačí ich vynásobiť 10: jedna nadmerná atmosféra môže zvýšiť vodný stĺp o 10 metrov.

meranie

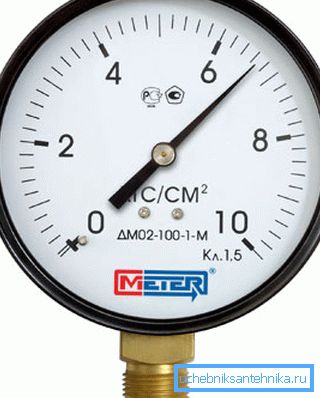

Zariadenie na meranie tlaku vody vo vodovodnom systéme je známe ako manometer. Cena najdostupnejších meradiel začína od približne 150-200 rubľov; digitálne zariadenia však môžu stáť v jednotkách a dokonca desiatky tisíc.

Spôsob merania parametra, ktorý nás zaujíma vlastnými rukami, je úplne jednoduchý:

1. Zariadenie navíjané ľanom alebo iným tesniacim materiálom je naskrutkované do regulačného ventilu..
2. Ventil sa otvorí a potom sa rozbije.

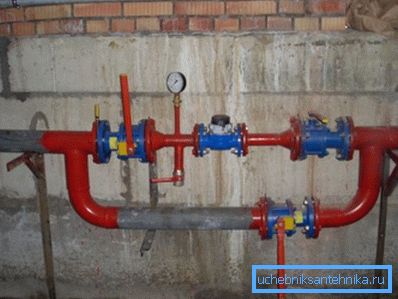

Spätné ventily na meranie sú vždy prítomné v zostave výťahu (prietok, spätný chod a zmes po výťahu) a vo vodomere (zvyčajne pred a za meračom). Ak je potrebné odstrániť meranie na ľubovoľnom mieste vo vodovodnom systéme, ľahko to urobíte tým, že namontujete tlakomer namiesto zástrčky do jedného zo stúpačov a spustíte ho.

Ako vždy, existuje niekoľko jemností.

• S cieľom urobiť detailný obraz o činnosti vodovodného systému, merania by sa mali vykonávať na vrchole príjmu vody, ktorý klesá vo večerných hodinách.

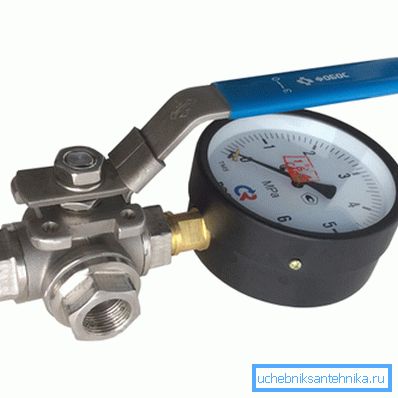

• Zariadenie, ktoré je stále pripojené k vodovodnému systému, sa často drží: šípka je prilepená v jednej polohe. Aby sa tomu zabránilo, namiesto regulačného ventilu je umiestnený trojcestný ventil s vypúšťacím otvorom, ktorý umožňuje po meraní vytekať vodu z tela.

• Mosadzný rúrkový závit kontinuálne vyberateľného zariadenia sa rýchlo vyčerpá. Jednoduchá inštrukcia pomôže vyriešiť problém: dodajte manometer oceľovej predlžovacej šnúrke.

štandardy

Tu sú normy tlaku vody vo vodovodnom systéme obsiahnutom v súčasnom SNiP 2.04.01-85.

Ako sa dá ľahko vypočítať, tlak vody v mestskej vodovodnej sieti sa môže všeobecne líšiť od hodnoty v hornom poschodí iba o 0,25 MPa, čo zodpovedá hlave 25 metrov. Pri vyššej stavebnej výške by sa na stredných podlažiach mala inštalovať medzipriestor.

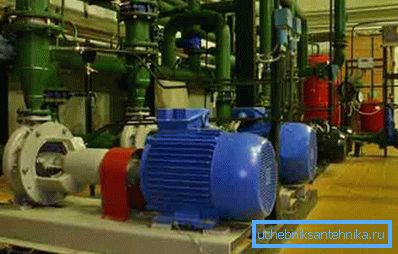

Avšak: v praxi sú všetky čerpacie stanice známe autorovi umiestnené v suteréne domu alebo v samostatnej budove. Pri práci na prvých podlažiach v miestach demontáže môže byť 8 - 9 kgf / cm2.

V praxi sú typické hodnoty tlaku na cestách a diaľnicach takéto:

• Studená voda - 3 - 4 kgf / cm2.
• TÚV - 3,5 - 6,5 kgf / cm2.

Tlakový pokles

Keď voda preteká potrubím, tlak na výstupe bude menší ako pri vstupe.

Pád je určený niekoľkými faktormi:

1. Priemer potrubia.
2. Jeho dĺžka.

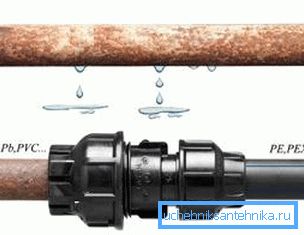

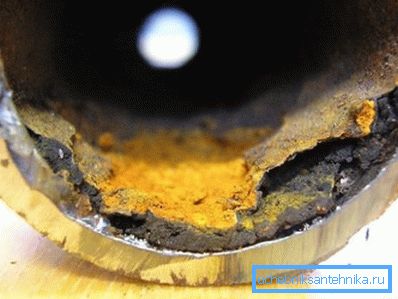

3. Drsnosť jeho stien.

1. Prietok v ňom.

Pre výpočet sa používa vzorec H = iL (1 + K).

V ňom:

• H - pokles tlaku v metroch. Ak ju preložíme do atmosféry, stačí rozdeliť výslednú hodnotu o 10.
• i - hydraulický sklon, určený priemerom, materiálom potrubia a rýchlosťou prúdenia v ňom.
• L je dĺžka potrubia v metroch.
• K - koeficient pre systémy dodávky pitnej vody je 0,3.

Kde treba vziať hodnotu hydraulického sklonu? Na takzvaných stoloch Shevelev. Dávame fragment jedného z nich, relevantný pre novú oceľovú rúrku veľkosti D15.

Hodnota 1000i je hydraulický svah s dĺžkou potrubia 1 km. Ak chcete vypočítať hodnotu i pre bežný meter, stačí ho rozdeliť o 1000.

Pre oceľové potrubie DU15 s dĺžkou 25 metrov a prietokom vody 0,2 l / s bude pokles tlaku (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 metrov, čo zodpovedá rozdielu tlak 1,17 kgf / cm2.

záver

Dúfame, že navrhované informácie pomôžu čitateľovi pri realizácii vlastných projektov. Ak sa chcete dozvedieť viac o tom, koľko tlaku vody v dodávke vody sa považuje za normu, video z tohto článku to umožní. Veľa šťastia!
