Ten nastavíme na sprchu

Ak chcete nainštalovať TEN s termostatom pre sprchu v pozemku, musíte najprv vytiahnuť tento elektrický ohrievač podľa požadovaného výkonu a pripojiť k tejto krabici 220 V napájací zdroj. Okrem toho môžete nainštalovať termostat, ktorý automaticky vypne zariadenie po dosiahnutí požadovanej teploty - tým ho ochráni pred vyhorením, hlavne keď náhle vytečie voda v nádrži. Nie je to veľmi ťažké, ale len pre tých, ktorí vedia ako, čo vám povieme a tiež ukážeme video v tomto článku.

Tipy a triky

Výber ohrievača

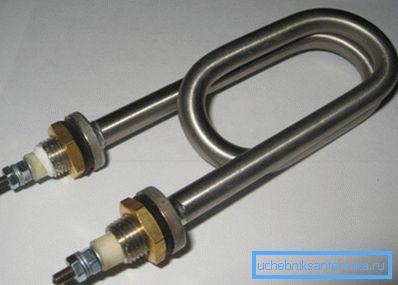

• Tento elektrický ohrievač je preto nazývaný trubicovitý, pretože pozostáva z kovovej rúrky, ktorá je označená 1 na hornom obrázku a zahrievanie sa uskutočňuje zatvorením okruhu pomocou cievky z nichrómu, ktorý je tiež označený ako 2. Spojenie reťaze sa uskutočňuje prostredníctvom kontaktných tyčí (4), ku ktorým je táto cievka pripevnená, ale tak, aby neprišla do kontaktu so stenami rúr, je zatlačená do veľmi jemného kremenného piesku a konce sú zasunuté keramickými zátkami (3).
• Kovová trubica ohrievača môže byť vyrobená z rôznych zliatin - je to titán, meď, nehrdzavejúca alebo uhlíková oceľ a samozrejme aj mosadz, ktorá sa najčastejšie nachádza v zariadeniach s priemerným výkonom 1 až 2 kW. V skutočnosti kov nemá nič spoločné s kvalitou alebo rýchlosťou ohrevu zariadenia, ale určuje jeho životnosť, kde samozrejme vedie titán. Ale vo väčšine prípadov prípad každej zliatiny prežije samotnú špirálu - vyhorí sa rýchlejšie ako opotrebenie trubice.

• Samozrejme, keď je sprchovací kút postavený na to, aby ste mohli dať s TEN, je dôležité, aby ste si vybrali správny výkon ohrievača a to bude závisieť od viacerých parametrov.. Najprv je to objem Vašej nádrže, kde budete ohrievať vodu - ak je to viac ako 100 litrov, potom budete potrebovať 3-4 kW pre viac alebo menej rýchle ohrievanie vody. Ale ako sa hovorí, hokejka je asi na dvoch koncoch a silné zariadenie nemusí udržiavať vašu líniu a budete musieť navyše inštalovať stabilizátor buď pre všetky súčasné kolektory vo vašom dome (spoločné), alebo samostatne na vykurovacom elemente (v extrémnych prípadoch nastavte prístroj na 1,5 -2 kW).

Odporúčania. Je pravdepodobné, že dostanete nádrž na sprchový kút s TEN na ľubovoľnej strane, čiže na druhej strane. V takomto prípade skontrolujte integritu vykurovacieho telesa - jeho izolačný odpor musí byť minimálne 1MΩ - v opačnom prípade bude prenikať, to znamená, že bude prúdený pod prúdom.

Inštalácia a pripojenie

Teraz uvidíme, ako nainštalovať TEN v nádrži na sprchu vlastnými rukami (v tomto prípade predpokladáme, že sme už vybrali objem nádrže a výkon ohrievača a zostáva len praktická stránka otázky). Najprv sa pozrite na fotku vyššie - tu uvidíte, ako je usporiadaná koncová časť ohrievacej trubice - momentálne nás zaujíma montáž, presnejšie jej dĺžka (L) a priemer rúrkového závitu (M).

Ak máme zásobník na sprchu s plastovou TEN, inštalácia bude oveľa jednoduchšia, ale ak je nádrž vyrobená z kovu, proces bude trochu komplikovanejší, ale dajme všetko v poriadku. Najskôr budeme potrebovať, aby na dne valca, odchádzajúceho od dna aspoň 50 mm, vŕta dva horizontálne opačné otvory po šírke koncov zariadenia, ktoré používame.

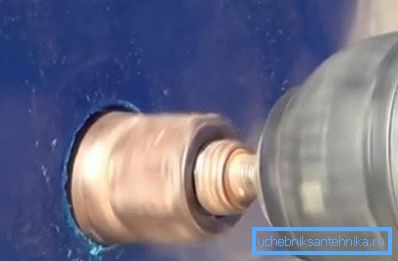

Okrem vzdialenosti otvorov od seba musia byť vyrobené z rovnakého priemeru ako dýza (hodnota M) a ak ide o plastovú nádobu, potom sa dá ľahko vyrobiť pomocou oceľovej alebo diamantovej rezačky, ako je znázornené na hornej fotografii.

Je oveľa ťažšie, ak je kapacita, ktorú používame, vyrobená z kovu - nemôžete to robiť bežnou frézou a za účelom usporiadania otvorov budeme potrebovať tenkú (2-3 mm) kovovú vŕtačku. Na mieste pristávacích hnízien budeme musieť nakresliť dva kruhy a vŕtať tieto otvory pozdĺž obvodu malou vŕtačkou (čím menší bude krok, tým väčší bude otvor).

Po odstránení kovových záplat (pre pomoc môžete vyhotoviť oválny súbor), spracujte okraje polokruhovým súborom, aby ste odstránili všetky oddiely, ktoré zostali po vŕtaní, podľa pokynov.

Poznámka. Nenechajte sa odradiť, ak sa otvor v kovovej nádrži ukázal byť nie celkom jasný kruh. Všetky drážky a medzery (ak nie sú väčšie ako 1-2 mm) budú zablokované podložkou s gumovým tesnením.

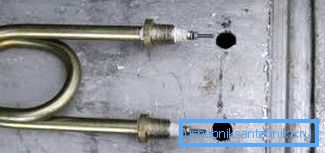

Teraz je nutné vložiť ohrievač samotný dovnútra do kontajnera s TEN pre sprchu, ale predtým boli na armatúry namontované kovové podložky s gumovými podložkami a to isté platí aj zvonku. Potom je prístroj upevnený maticami pre armatúry a môže byť pripojený na 220V, ale až po naliatí vody do nádrže.

Termostat sa vkladá do nádoby presne rovnakým spôsobom cez otvor v mriežke (najlepšie v blízkosti vykurovacieho telesa). Po inštalácii sa okruh ohrievača rozbije termostatom a potom sa môžu vykonať testy.

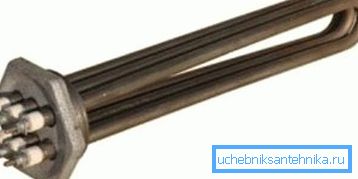

Nezabúdajte však, že ak potrebujete nielen vypnúť zariadenie pri určitej teplote, ale regulovať ho, potom budete potrebovať jednotku TEN s niekoľkými rúrami. To vám umožní použiť termostat, ktorý zmení polohu rukoväte, aby ste nastavili požadovanú teplotu, čo bude závisieť od počtu pracovných cievok.

záver

Môžete ísť najjednoduchším spôsobom - stačí kúpiť v predajni hotový kontajner s ohrievačom a termostatom inštalovaným v ňom, ale cena takého zariadenia bude oveľa vyššia, ako keby ste ho zostavili z rôznych častí. Preto je na vás rozhodnúť sa tu, ale dobre vyrobené improvizované zariadenie nie je horšie ako továreň.
