Tabuľka veľkostí vodovodných potrubí: výber produktov na
Ktokoľvek, kto plánuje nainštalovať vodovod samotný, by mal študovať štandardné rozmery vodovodných potrubí na trhu. Táto informácia bude veľmi užitočná, pretože iba vedomie sekcií a priemerov častí, ktoré sa používajú pri práci, budeme môcť vybrať príslušné príslušenstvo a adaptéry, rovnako ako vybaviť pripojenie k domácim spotrebičom.
Nižšie uvádzame všeobecné informácie o veľkosti potrubia a poskytujeme aj referenčné údaje, ktoré uľahčia výber vášho zariadenia v štádiu projektovania.
Základné parametre
Kľúčové rozmery
Pre výstavbu systémov zásobovania teplou a studenou vodou sa dnes používajú rúry z rôznych materiálov.
Ak plánujete vykonať inštaláciu sami, potom s najväčšou pravdepodobnosťou použijete tieto typy:
- Oceľ.
- Meď.
- Polyetylén.
- Polypropylén.
- Kovov a plastov.
Napriek tomu, že sortiment výrobkov z každej kategórie je dosť široký a sekcie sú v podstate štandardizované, stále existujú určité rozdiely. Preto pri kúpe materiálov na pokládku inštalácií v súkromnom dome je potrebné venovať pozornosť funkčným parametrom výrobkov.
Rozmery vodovodných potrubí sú určené týmito hodnotami:
- Dn je menovitý priemer.
- Dú - podmienený priechod (vnútorný úsek vyjadrený v milimetroch).
- Hrúbka steny (čím viac - čím je štruktúra silnejšia a tým vyšší je tlak, ktorý odolá).
- Vonkajší priemer
Venujte pozornosť! Veľkosť vonkajšieho priemeru je veľmi dôležitá pri plánovaní skrytej inštalácie prívodu vody a pri príprave drážok na pokrytie obrysov. V iných prípadoch je lepšie pracovať s koncepciou "podmieneného prechodu".
Palcov a milimetrov
Veľmi často výrobcovia uvádzajú veľkosť vodovodných potrubí v palcoch - a milimetr nahor alebo nadol môže spôsobiť nedostatočne tesné spojenie:
- Pri spájaní výrobkov z toho istého materiálu sa takéto situácie zriedka vyskytujú, ale pri výmene napríklad oceľových konštrukcií s plastom alebo meďou sa môžete dostať do nepríjemnej situácie.

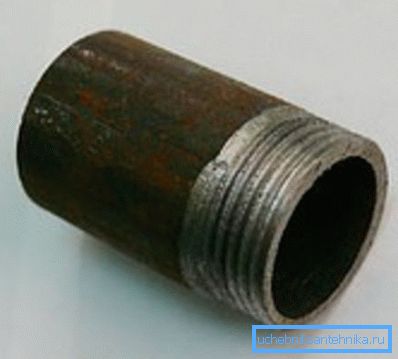

- Ide o to, že palce sa používajú na označenie nite, ktorá je narezaná na vonkajšom povrchu. A keďže hrúbka steny rôznych modelov sa môže líšiť, existuje riziko chyby.
Tip! Aby nedošlo k zmätku, je lepšie zamerať sa nie na vonkajší priemer výrobku, ale na hodnotu Dú - práve to zodpovedá pikovému značeniu.
Najbežnejšie rozmery vodovodov v mm a palcoch sú uvedené v nasledujúcej tabuľke:
| Niť, v palcoch | Podmienečný prechod, v milimetroch |
| 3/8 | 10 |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 88.5 |
| 4 | 114 |
Pokiaľ ide o praktické využitie, zvyčajne sa zameriavajú na tieto údaje:
- Pokyny odporúčajú používanie rúr s prierezom od 3/4 palca do 1 1/2 palca, v závislosti od požadovanej kapacity.
- Hrubšie výrobky sa zvyčajne používajú na kladenie stúpačov a usporiadanie diaľnic s vodou.
Celkové rozmery
kov
Až donedávna boli najbežnejším typom dielov na kladenie vodných potrubí oceľové výrobky.
Označovanie takýchto prvkov zvyčajne naznačuje dva parametre:
- Vonkajší priemer
- Hrúbka steny
Ak chcete zistiť vnútorný prierez, stačí odčítať dve hrúbky steny (v milimetroch) od hodnoty priemeru.
Najpopulárnejšia zmes oceľových konštrukcií je uvedená nižšie:
| Vonkajší priemer | Podmienečný preukaz | Hrúbka steny | ||
| pľúca | standard | zosilnená | ||
| 10 | 17 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.5 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48 | 3.0 | 3.5 | 4.0 |

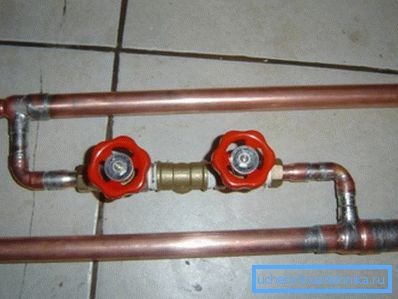

Napriek tomu, že cena materiálu nie je demokratická, v niektorých prípadoch sa používajú medené obvody na zásobovanie vodou. Ich rozmery sa trochu líšia od oceľových výrobkov:
| Označenie v palcoch | Podmienečný preukaz | Vonkajší priemer |
| 5/8 | 10 | 14 - 15 |
| 3/4 | 15 | 18 |
| 7/8 | 20 | 22 |
| 1 3/8 | 32 | 35 |
| 1 5/8 | 40 | 44-45 |

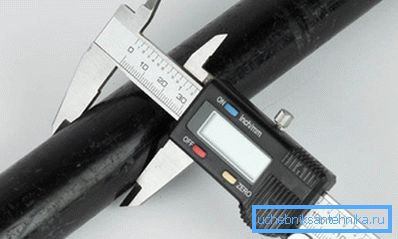

Tip! Pri výbere kovových prvkov na inštaláciu vodovodu stojí za to meranie rozmerov niekoľkých výrobkov zo zakúpenej šarže pomocou posuvných meradiel. Takže presnosť definície bude oveľa vyššia!
plastický

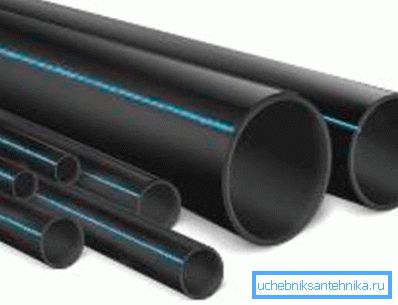

Rozmery plastových potrubí pre zásobovanie vodou, ktoré sú dnes bežne používané ako alternatíva k kovovým obrysom, sú tiež veľmi rozmanité. Zároveň mnohí výrobcovia polypropylénových, polyetylénových a kovoplastových dielov používajú svoje vlastné rozmerové mriežky, preto je žiaduce používať dizajny tej istej značky v rámci toho istého systému.
Samozrejme, nezrovnalosti, ak vzniknú, budú zanedbateľné, ale pre neskúseného pána môžu byť ťažké.

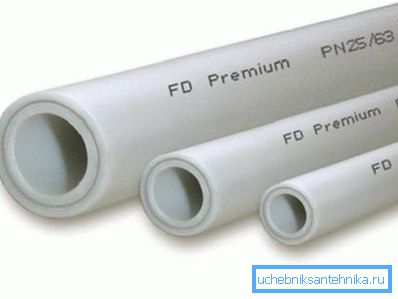

Tabuľka veľkostí plastových potrubí pre zásobovanie vodou (polypropylén s rôznou hustotou) obsahuje informácie o najobľúbenejších modeloch. Všetky rozmery sú v milimetroch:
| Vonkajší priemer | PN30 | PN20 | PN10 | |||
| Hrúbka steny | Vnútorná časť | Hrúbka steny | Vnútorná časť | Hrúbka steny | Vnútorná časť | |
| 16 | - | - | 2.7 | 10.6 | - | - |
| 20 | 3.4 | 13.2 | 3.4 | 13.2 | 1.9 | 16.2 |
| 25 | 4.2 | 16.6 | 4.2 | 16.6 | 2.3 | 20.4 |
| 32 | 3.0 | 21.2 | 5.4 | 21.2 | 3.0 | 26.0 |
| 40 | 3.7 | 26.6 | 6.7 | 26.6 | 3.7 | 32.6 |
| 50 | 4.6 | 33.2 | 8.4 | 33.2 | 4.6 | 40.8 |
| 63 | 5.8 | 42.0 | 10.5 | 42.0 | 5.8 | 51.5 |
| 75 | 6.9 | 50.0 | 12.5 | 50.0 | 6.9 | 61.2 |
Samozrejme, pri položení komunikácie je možné použiť iné veľkosti plastových vodovodných potrubí. Avšak na vyriešenie väčšiny problémov, ktoré vznikajú pri vykonávaní rutinných opráv, budú informácie uvedené v tabuľke dostatočné.
záver
Rozmery potrubia pre inštaláciu by mali byť rešpektované čo najpresnejšie. Dokonca aj s odchýlkou zlomku palca, bude hermetické pripojenie dvoch častí siete alebo pripojenie armatúry takmer nemožné, čo znamená, že bude ohrozená spoľahlivosť celého systému (pozri aj článok Aké hĺbky vodovodných potrubí je optimálne).
Môžete študovať rozmery a označenie podrobnejšie čítaním regulačných dokumentov a sledovaním videa v tomto článku.
