Stanica na zásobovanie vodou: všeobecné informácie a

Čo sú vodné čerpacie stanice? Aké funkcie môžu vykonávať vo vodovodných systémoch súkromných a rodinných domov? Ako správne pripojiť čerpaciu stanicu k zdroju vody, keď sa voda dodáva z studne? Poďme to prísť na to.

Čo je to?

Čerpanie bytovej budovy je jedno alebo niekoľko stacionárnych čerpadiel, ktoré poskytujú horné poschodia s vodou s nedostatkom tlaku v trase.

V akých prípadoch je ich inštalácia nevyhnutná?

• S nízkopodlažnými budovami. V SNiP 2.04.02-84 sa priamo odporúča pre plochy vybudované s prístavbami udržať tlak vo vodovodnej sieti na úrovni 10 metrov.

Odkaz: 10 metrov vodného stĺpca zodpovedá pretlaku jednej atmosféry. Hovorí trochu zjednodušene, každá tlaková atmosféra v linke zabezpečuje vzostup vody na tri podlažiach.

• Pri výraznom zhoršení cesty a nemožnosti jeho opravy alebo výmeny z akéhokoľvek dôvodu. Oceľové rúry, ktoré nahradili oceľové potrubia v druhej polovici minulého storočia, po dobu dvadsiatich až tridsiatich rokov prevádzky, sú zarastené vápnom a hrdzou, čo vedie k niekoľkonásobnému zníženiu výkonu.
• So značnými rozdielmi v teréne. Tlak 3,5 kgf / cm2 je dostatočný na to, aby zabezpečil vodu pre deväťposchodovú budovu na rovine; ale pre ten istý dom, stojaci na 20-metrovom kopci, je potrebné mať aspoň 5,5 kgf / cm2.

Vodárne pre zásobovanie vodou v domácnosti alebo pre letné chaty sú relatívne neefektívne povrchové odstredivé čerpadlá s vlastnými akumulátormi, ktoré zabezpečujú autonómne zásobovanie vodou z prírodných zdrojov.

Keďže, ako už bolo spomenuté, pokles tlaku do jednej atmosféry môže zvýšiť vodný stĺp o 10 metrov, akákoľvek povrchová stanica nemôže fungovať vo väčšej vzdialenosti od vodného zrkadla k povrchu. Obežné koleso čerpadla nevytvára absolútne vákuum, preto je v praxi maximálna hĺbka ešte menšia - 7-9 metrov.

Cena najlacnejších povrchových čerpadiel je asi 4 až 5 tisíc rubľov. Maximálna cena je určená jednak výkonom výrobku, jednak názvom výrobcu: Stanice na predaj, ktoré stojí majiteľovi 100 alebo viac tisíc rubľov.

Poznámka: Západné produkty sú oveľa drahšie ako domáce zariadenia s rovnakou funkcionalitou. Dôvody - náklady na prepravu a clá.

Aby sme čitateľa oboznámili s predmetom nášho výskumu, prezentujeme hlavné charakteristiky čerpacej stanice domácej výroby BISON ZNAS-1200.

montážne

Pripojenie čerpacej stanice k napájaniu vody je určené predovšetkým podľa jej triedy.

odkladanie

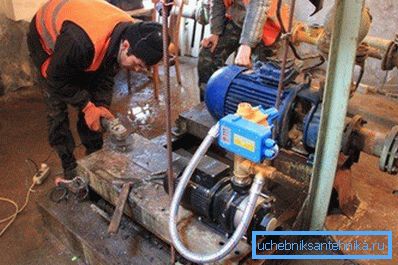

Stacionárne swapy sú namontované na železobetónový základ, ktorý nemá väzbu so základom budovy (s cieľom vylúčiť prenos vibrácií). Stanica postele je zvyčajne zakotvená do základov; antivibračné úchytky (pružina alebo s gumovými tesneniami) sa menej bežne používajú.

Sací otvor kohúlie čerpadla (umiestnený pozdĺž jeho pozdĺžnej osi) prechádza do zostavy vodomera po ventiloch a počítadle; výstup je pripojený priamo k plneniu studenej vody. Medzi spojkami je potrebný obtok väčší ako priemer pripojovacieho čerpadla pomocou spätného ventilu, ventilu alebo ventilu.

Prečo je to potrebné?

• Keď je čerpadlo v prevádzke, obtok je zablokovaný a nedovoľuje mu viesť kyslík v kruhu.
• Keď je čerpadlo vypnuté, otvorený bypass zásobuje dom s vodou bez obmedzenia jeho prietoku na väzby a priechodnosť slimáka.

Navyše: konštantný prietok vody cez bežnú pumpu vedie k rýchlemu prerastaniu kochle.

Pri montáži kochle a elektrického motora musia byť ich hriadele striktne zarovnané: búšenie rýchlo zničí pripojenie spojky alebo prírubového potrubia.

Ak z nejakého dôvodu nie je možné zabezpečiť koaxiálnosť, jednoduchá inštrukcia zachráni situáciu:

1. Motor a kohľa sa rozkladajú na lôžku tak, aby medzi prírubami hriadeľov boli 3-4 cm.
2. Príruby sú spojené s pružnými popruhmi utiahnutými skrutkami. Od dopravného pásu si môžete ľahko odrezať svoje ruky.

Pred inštaláciou čerpadla sa odporúča inštalovať jímku. Piesok a slatina nie sú v zásobníku studenej vody neobvyklé; narazia na rotujúce obežné koleso, v najlepšom prípade urýchlia jeho opotrebenie av najhoršom prípade rozpadnú jednu alebo viac lopatiek.

Okrem toho je lepšie zabezpečiť zavesenie uzatváracieho ventilu. Sférické žeriavy sú pre túto úlohu najvhodnejšie: okrem odolnosti proti poruchám majú mimoriadne nízku hydraulickú odolnosť.

Pravidelná údržba čerpadla sa znižuje na pravidelné balenie hadičky.

Prívod vody zo studne

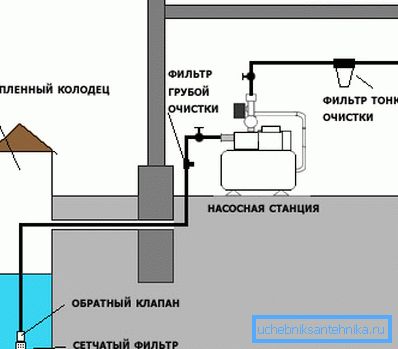

V tomto prípade je schéma pripojenia čerpacej stanice k vodovodnému systému extrémne jednoduchá: stačí pripojiť vývod čerpadla k vodovodnému potrubiu, znížiť nasávacie potrubie do studne alebo inej nádrže a dodať energiu.

Tu je tu jemnosť.

• Koniec nasávacieho potrubia musí byť vybavený spätným ventilom. V opačnom prípade, ak zastavíte napájanie čerpadla, voda sa jednoducho dostane späť.
• Ako napojiť čerpaciu stanicu na vodovod, ak plánujete využívať vodu celoročne? Je potrebné izolovať studňu a čerpaciu stanicu inštalovanú vedľa nej a spoľahlivo položiť prívod vody z hlbšieho stupňa, než je úroveň mrazenia. Najjednoduchší spôsob, ako urobiť spoľahlivú tepelnú izoláciu vlastnými rukami, je postaviť dom s izolovanými stenami nad studňou.

Mimochodom: dom súčasne úplne vyriešiť problém hluku z čerpadla.

• Na ochranu čerpadla pred nečistotami (vetvy, mŕtve listy atď.) Je prívod chránený sieťovým filtrom.

• Inštalácia prídavného hydrokumulátora po čerpacej stanici pomôže zvýšiť prestoje čerpadiel Čím je jeho kapacita vyššia, tým dlhšia je prestávka v stanici. Schéma s dodatočným akumulátorom bude však efektívna iba kým rýchlosť čerpania neprekročí prietok vrtu.

záver

Dúfame, že náš materiál bude užitočný tak pre inštaláciu výmeny, ako aj pre výstavbu samostatného vodovodného systému súkromného domu alebo chaty. Video v tomto článku, ako vždy, ponúkne ďalšie informácie. Veľa šťastia!
