Sprchový odtok: typy dizajnov

Pri usporiadaní sprchy by sa mala venovať osobitná pozornosť konštrukcii odtoku, pretože jej prevádzka bude závisieť od bežnej prevádzky kúpeľne. Existuje niekoľko typov návrhov sprchy, respektíve, slivky sú tiež odlišné. Budeme hovoriť o vlastnostiach rôznych typov inštalatérske, rovnako ako zvážiť, ako urobiť odtok pre letnú sprchu s vlastnými rukami.

Rôzne typy sprchových hláv

Ak chcete poskytnúť aspoň úplný opis sprchového odtoku, je potrebné zvážiť rôzne typy sprchovacích kútov a sanitárnych zariadení, ktoré sa používajú v moderných domoch a apartmánoch. Navyše mnohí naši čitatelia majú záujem o výstavbu letných kabín pre pozemné pozemky a prijateľné metódy likvidácie vody v podmienkach na uliciach.

Keďže výrobcovia inštalatérov dodávajú na tento účel neuveriteľnú škálu vzorov, rozhodli sme sa obmedziť náš popis na najrelevantnejšie a najpopulárnejšie odrody. Tabuľka opisuje hlavné typy sprchy a príslušné typy armatúr na vypúšťanie vody:

Venujte pozornosť! V tomto zozname sme zámerne nezahŕňali sprchové kúty, pretože už majú všetky potrebné inštalácie a všetko, čo musíte urobiť, je pripojiť k stúpačke.

Odrody odtokových armatúr

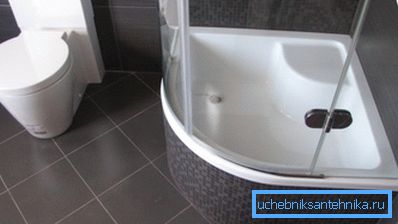

Sprcha s podnosom

K dnešnému dňu najpopulárnejší typ sprchy je kabína s paletou. Môže to byť monoblok alebo krabica a v takomto prípade už je potrebné nainštalovať potrebné vybavenie, alebo to môže byť domáce pódium alebo modulárna kabína a potom je zostava odtoku zostavená vlastnými rukami.

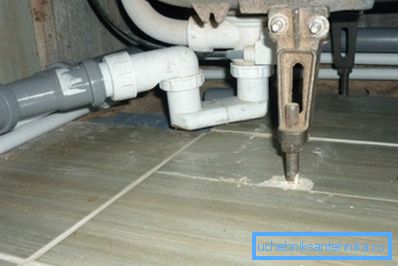

Zvyčajne sa pre palety používa jednoduchý sifón bez pretečenia, avšak hlboké modely môžu byť doplnené prepadom.

Výber konkrétneho modelu závisí od výšky montáže palety, ktorá závisí na troch hlavných parametroch:

1. Výška vstupného bodu v stúpačke. Podľa pravidiel a predpisov SNiP nesmie byť odtok umiestnený pod alebo na rovnakej úrovni ako väzobný bod v stúpačke.
2. Montážna výška pódiu alebo rámu;
3. Dĺžka spojovacej rúrky alebo zvlnenie, ktoré odvádzajú vodu do stúpacieho potrubia. Faktom je, že výškový rozdiel je 1-1,5 cm na meter dĺžky potrubia, respektíve, čím je dlhšia, tým vyššia je miska nainštalovaná.

Okrem toho by mali odvodňovacie parametre zodpovedať charakteristikám zariadení používaných v sprche. Kapacita odtoku musí zabezpečiť včasné odstránenie vody vstupujúcej do misy. Platí to najmä pre hydromasážne systémy, inštalácie ako "tropická sprcha" atď.

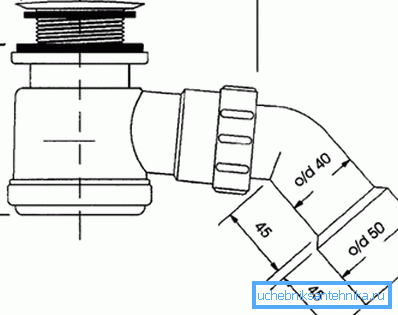

Priemer ventilu by mal byť vybraný v súlade so šírkou vypúšťacieho otvoru v panve, aby sa dosiahla maximálna tesnosť a spoľahlivosť spojenia. Tento priemer sa môže pohybovať od 50 do 90 mm. V prípade kovania s malým priemerom je potrebné zabezpečiť prístup k jeho častiam na opravu a čistenie, zatiaľ čo odtok s priemerom 90 mm je možné vyčistiť horným otvorom.

Venujte pozornosť! Pri inštalácii hydromasážnych systémov si vyberte odtokové potrubie podľa ich prietokového množstva v závislosti od spotreby vody v systéme. Musí to byť špecifikované v špecifikácii produktu alebo na základe vašej požiadavky predávajúcim. Prietok vody hydromasážnej jednotky je tiež nevyhnutne uvedený v údajovom liste výrobku.

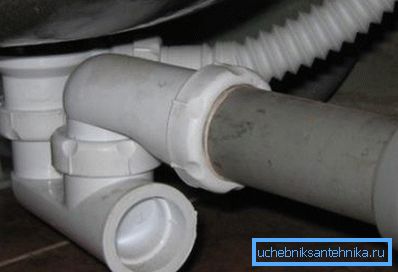

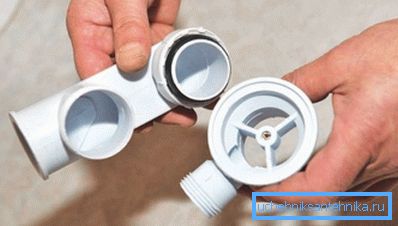

Inštalácia armatúr je veľmi jednoduchá: do otvoru panvy je namontovaná odtoková mriežka, ktorá je zo spodku tlačená špeciálnou maticou. Na trysku je naskrutkovaný sifón, na výstupe z ktorého je zapustené zvlnenie. Druhý koniec zvlnenia sa spojí so stúpačom.

Venujte pozornosť! Závitové spojky sú lepšie utesnené pásikom FUM a spoje zvlnenia s rúrkou a vstupom do stúpačky sú utesnené silikónovým tesniacim materiálom.

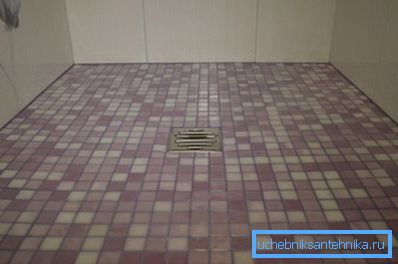

Sprcha bez podnosu

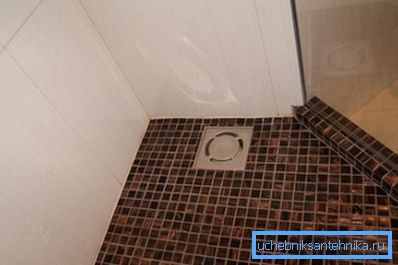

Čoraz populárnejšia sprcha bez paliet má najsofistikovanejšiu drenážnu konštrukciu. Obtiažnosť spočíva v tom, že inštalácia výstuže sa vykonáva v podlahovom poteru a to spôsobuje niekoľko vážnych požiadaviek:

• Je potrebný vysoký stupeň a kvalita hydroizolácie všetkých vrstiev poteru, všetkých kĺbov, rohov a stien v oblasti sprchy;
• Spoľahlivosť montáže odtokových armatúr by mala byť veľmi vysoká, pretože v prípade nehody alebo úniku bude jeho oprava spojená s demontážou dlaždice a poteru a náklady na obnovu podlahy budú vysoké;
• Je potrebné presne vypočítať kapacitu sifónu a maximálny prietok vody, inak v prípade nedostatočného odklonu kvapalnej vody sa prelieta cez celú kúpeľňu a potom zaplaví byt.

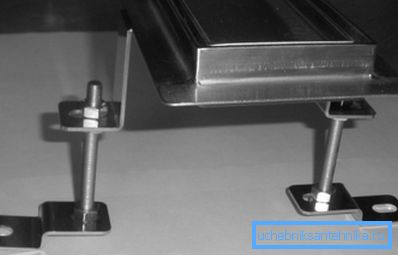

V prísnom súlade s nosnosťou a hrúbkou kravaty je vybraný rebrík s požadovaným priemerom a montážnou výškou. Potom sa inštaluje na podlahovú dosku, upevnený hmoždinkami na betón, vyrovnaný, spojený s potrubím (so sklonom 1 - 1,5 cm na meter) s väzným bodom do stúpačky.

Potom sa vytvorí cementovo-piesková malta, ktorá je zarovnaná s vytváraním svahov do odtokovej mriežky. Hydroizolácia sa vykonáva vo všetkých fázach práce, všetky spojenia sú zhutnené pásikom FUM a silikónovým tesniacim materiálom.

Venujte pozornosť! Pre výstavbu kvalitnej vonkajšej sprchy si budú vyžadovať základné stavebné zručnosti, ako aj vedomosti o princípoch vodovzdorných a inštalačných prác.

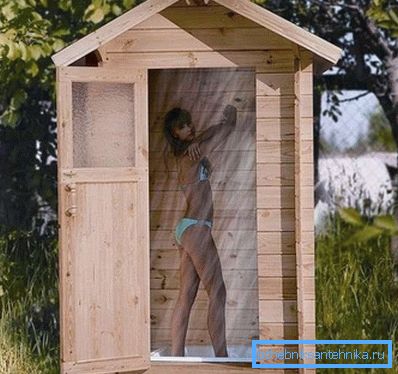

Inštalácia odtoku pre letnú sprchu

Predtým, ako si vytvoríte sprchu v krajine vlastnými rukami, mali by ste zvážiť všetky nuansy, predovšetkým systém odvodnenia odpadových vôd. V praxi existujú tri hlavné možnosti:

1. Zdvihnite podlahu, aby bola priepustná pre vodu a odpadová kvapalina sa dostala do zeme. Najmenej prijateľná možnosť, pretože pod stánkom bude lúpež, neskôr sa stane trvalým močiarom s komármi a napájaním pre rôzne malé živé bytosti;
2. Tiež zvýšiť priepustnú podlahu, ale pod ním zariadiť drenážny otvor. Steny jamy sú vodotesné a plnené pieskom a štrkom na odvodnenie a filtráciu kvapaliny. To je lepšie ako nič, ale bude stále vlhké v stánku; Okrem toho môžu z jamy vyrastať nepríjemné zápachy;

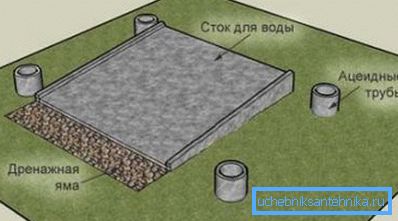

3. V kabíne je inštalovaná odtoková nádoba, z ktorej je potrubie vedená do kanalizačnej septikovej nádrže. Niekedy tvoria šikmú betónovú základňu, z ktorej voda prúdi do blízkej septikovej nádrže alebo drenážnej vaničky. Toto je najlepšia voľba.

Prvá metóda je vhodná len ako dočasná, druhá - s veľmi malými zaťaženiami v kúpeľni. Ak máte veľkú rodinu alebo chcete pozvať hostí na chatu, potom jedinou prijateľnou možnosťou je usporiadať panvicu s drenážou v septiku.

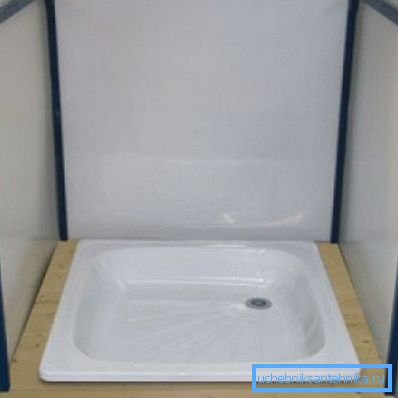

K tomu má konštrukcia kabíny rám na inštaláciu palety v určitej výške nad vozovkou. V extrémnych prípadoch môžete pod ním kopať malú zem.

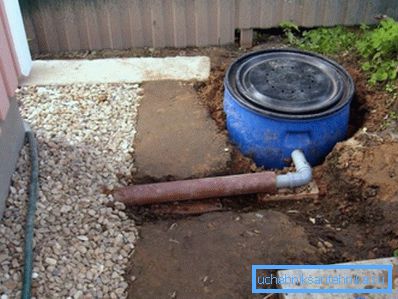

Ďalej namontujte štandardný sifón s akýmkoľvek priemerom, pretože prietok vody v letnej sprche je minimálny. Sifón je spojený s plastovou rúrkou, ktorá je odklonená od boku a vo vzdialenosti niekoľkých metrov (čím ďalej, tým lepšie) vykopávajú jamku pre septik.

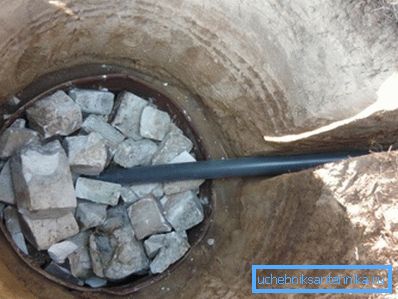

Hĺbka jamy by mala byť približne 1,5 metra. Najjednoduchším spôsobom je inštalácia kovového alebo plastového suda s otvormi na jeho spodnej strane, najprv nalejte do valca vrstvu piesku 20-30 cm, potom vrstvu jemného štrku s vrstvou asi 30 cm a zvyšok vyplňte hrubými drvivami. To vám poskytne potrebné čistenie vody pred vstupom do terénu vo vašej oblasti.

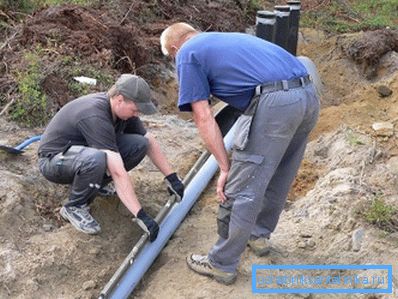

Kĺby misky palety so stenami kabíny sú zapečatené silikónom a uzatvorené s rohmi (panely), takže kvapalina netečie cez misku. Rúra je položená s dodržaním sklonu najmenej 1,5 - 2 cm na meter dĺžku.

Venujte pozornosť! Septik by mal byť uzavretý vekom, plastové sudy s vekom na závite sú najviac prijateľné. Namiesto suda môžete použiť betónový prsteň, časť potrubia veľkého priemeru alebo akúkoľvek inú nádobu vhodnej veľkosti.

záver

Konštrukcia každej kúpeľne predpokladá existenciu efektívneho systému na vypúšťanie odpadových vôd. Kvalita závisí od možnosti pohodlnej prevádzky inštalatérstva, takže výber a inštalácia odtokových armatúr je potrebné zodpovedne riešiť. Videá v tomto článku vám pomôžu vyhnúť sa bežným chybám.
