Spojovací guľový ventil 11b27p1: zariadenie, vlastnosti,

Čo je mosadzná spojka 11b27p1? Ako to funguje? Ako vyzerajú moderné guľové ventily proti konkurenčným riešeniam? Kde môžu byť použité? Poďme to prísť na to.

Ako to funguje

Mosadzné guľové spojovacie kohútiky značky 11b27p usporiadané tradične pre tento typ ventilov.

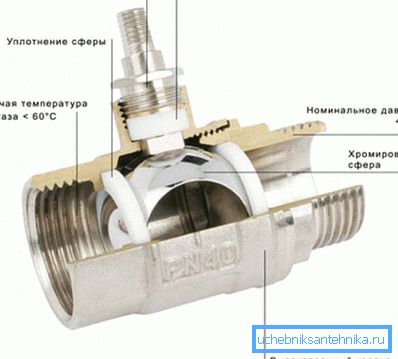

• Hlavným prvkom ventilu je mosadzná guľa s priechodným otvorom. V závislosti od svojej polohy sa prietok pracovného média skrze skriňu otvára alebo zatvára.

Užitočné: rovnako ako všetky ostatné typy ventilov, guľové ventily nie sú určené na škrtenie (nastavenie cez terén). Majú len dve pracovné polohy - otvorené a zatvorené. Keď ventil pracuje v polose otvorenej polohe, teleso medzi tesniacimi krúžkami sa postupne naplní troskou.

• Známe tesniace krúžky s nízkym trením obklopujú guľu na oboch stranách a zaisťujú tesnosť v zatvorenej polohe.
• Stonka prechádza otvorom v puzdre a je utesnená tesnením - polymérnym krúžkom, ktoré je stlačené zhora podložkou.
• Podložka je upevnená na tyči rukoväťou (pákou alebo motýlikom) a maticou.

charakteristiky

Technické parametre guľového spojovacieho ventilu 11b27p1 sú takisto štandardné.

Pravdepodobne stojí za pridanie niekoľkých komentárov k suchým číslam:

• Materiál tela a guľa je výhradne odolný voči elektrochemickým procesom.. Mosadz netvorí galvanický pár s žiadnym z použitých kovov.
• Tepelný odpor fluoroplastu umožňuje pracovať nielen vo vnútorných inžinierskych systémoch budov, kde je maximálna teplota budov obmedzená na 95 - 105 ° C, ale aj na vykurovacích sieťach a výťahových uzloch s prietokovou teplotou do +150. V skutočnosti sa ako ovládací ventil vo výťahu často používa guľová spojka 11b27p DU15 RU16.

Skutočná životnosť ventilu za normálnych prevádzkových podmienok je niekoľkonásobne vyššia ako vypočítaná. Jednoducho povedané - jeho inštaláciou nebudete v blízkej budúcnosti nútení kupovať náhradné diely.

Regulačné dokumenty

Ktoré GOST na guľôčkovej spojke 11b27p1 v súčasnosti platí?

• Materiál puzdra, tyče a gule vyhovuje tlakovo upraveným zliatinám medi-zinku v GOST 15527-2004.
• Materiál rukoväte musí vyhovovať normám zliatin hliníka GOST 1583-93.
• Klimatická verzia ventilu je hodnotená podľa GOST 15150-69 UHL 4 a tesnosť podľa GOST R 54808.
• Nakoniec musí výrobok ako celok spĺňať požiadavky medzistátneho štandardu GOST 21345-2005 Valcové, kužeľové a guľové ventily, ktoré prijalo 12 štátov bývalého ZSSR.

Nuance: posledná norma reguluje výrobu ventilov pre prevádzkové tlaky nie väčšie ako 250 atmosfér. Pre ultra vysoké tlaky - vaše požiadavky.

Spomíname niekoľko kľúčových požiadaviek GOST 21345-2005.

1. Účinný priemer (veľkosť priechodnej drážky v gule) ventilu s veľkosťou do DN 350 vrátane musí byť aspoň 95% priemeru vstupného otvoru krytu.

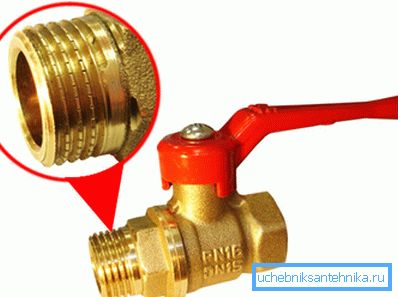

2. Chyby v závite, ktoré presahujú priemerný priemer, by nemali mať celkovú dĺžku viac ako pol roka. V tomto prípade by chyby nemali zasahovať do vykonávania závitového pripojenia potrubia.

spolužiaci

Spolu s loptou nájdete v klempírskych predajniach korkový a skrutkový ventil. Porovnajme produkt, ktorý s ňou študujeme.

korok

Korkový ventil vyžaduje značné úsilie na premiestnenie korku: mosadzné alebo liatinové povrchy kontaktných častí majú pomerne veľkú plochu. V prípade guľového ventilu posúvanie poniklovanej gule s ideálnym povrchom nad sedadlom polyméru s extrémne nízkym koeficientom trenia nemá žiadny znateľný odpor voči stlačeniu páky.

Po prvom otočení korku začne prúdiť utesnenie korkového ventilu. Žľab je nevyhnutne vyrobený aj v nečinnosti: akýkoľvek mechanik potvrdí, že na to, aby nemal žiadne úniky, musí byť zabalený raz za pár rokov. Tesniace guľové ventily z polymérov nevyžadujú zásadnú údržbu.

skrutka

Problémy s zhutňovaním sú dôležité tu. Použitie gumových tesniacich krúžkov ich úplne nevyrieši: guma nakoniec stratí svoju pružnosť a netesnosť.

Navyše, skrutkový ventil zariadenia poskytuje majiteľovi množstvo exkluzívnych problémov.

• Komplexný tvar obvodu zvyšuje hydraulický odpor a prispieva k hromadeniu trosky pod ventilom.

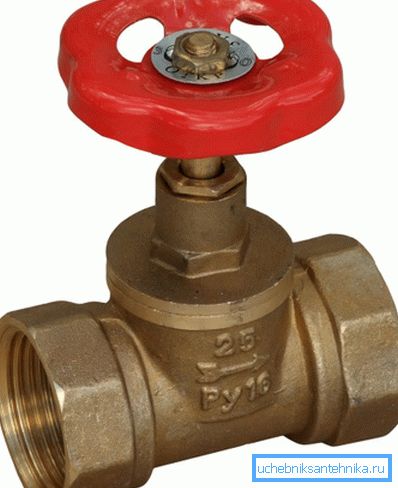

• Ventil by mal byť nastavený so šípkou v smere toku vody. Spätný prúd môže roztrhnúť ventil.

• Gumové tesnenie na ventile má obmedzenú životnosť (zriedka viac ako 3 až 5 rokov). Celokovový ventil neblokuje vodu, ak medzi ním a sedlom existuje aspoň jedno zrno piesku.

Žiadny z problémov uvedených pri dizajne lopty nie je relevantný.

Záver je trochu predvídateľný: konkurenti nemajú šancu. Ak chcete nainštalovať inštalatérske práce alebo vykurovanie vlastnými rukami, je zrejmé, že chcete zvoliť guľové ventily.

prihláška

Aké veľkosti žeriavov sú potrebné pri inštalácii vodovodných komunikácií v dome alebo v byte? Kde presne majú byť použité? Ukážme niekoľko príkladov.

Použije sa sférická spojka 11b27p1 s priemerom 15 mm:

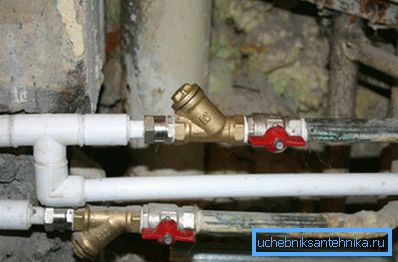

• Na vstupe studenej a teplej vody v byte.

• Ako regulačný ventil na meranie teploty a tlaku.
• Na vložky do klampiarstva jednotlivých inštalačných prípravkov (toaletná nádrž, umývadlo, drez, atď.).

Guľový ventil 11b27p1 s priemerom 20 mm sa používa na oddelenie jednotlivých vykurovacích zariadení od vykurovacieho okruhu. Môže byť umiestnený na jumper pred radiátorom.

Kapitán Obvious pripomína: ak sú súčasne uzatvorené prepojky jumperu aj batérie, cirkulácia vo stúpacej doske úplne zastaví. Čoskoro prídu k vám susedia, vedená mechanikom, a začnú vyprávať zlé, urážlivé slová.

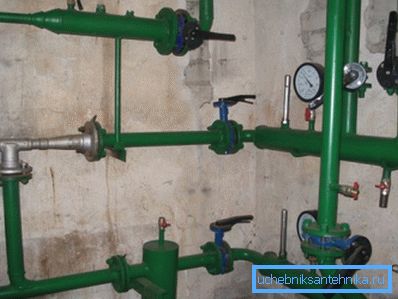

Sférický spojovací ventil 11b27p1 s priemerom 25 mm je namontovaný na stúpačoch prívodu vody a vykurovania, na skládkach výťahovej zostavy a na prívodných rúrach kotla.

Guľový ventil 11b27p1 s priemerom 32 mm sa môže použiť na stúpače vo výškových budovách a na vylievanie vykurovania, aby sa prerušili určité časti obvodu.

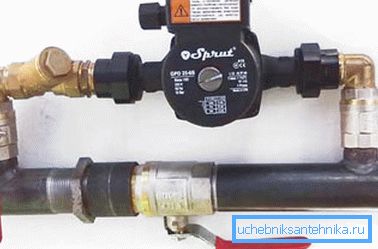

Kulový ventil 11b27p1 s priemerom 40 mm sa používa v gravitačnom vykurovacom systéme (pri vkladaní čerpadla narušuje obtok). Spolu s ventilmi s väčším priemerom je možné umiestniť do vodomerných jednotiek a do rozvodov teplej vody vo výťahoch.

záver

Dúfame, že náš známy s predstaviteľom domácich sanitárnych zariadení bol dosť informatívny. Čitateľ bude môcť študovať dodatočné materiály na základe zobrazenia videa v tomto článku. Veľa šťastia!
