Sharovy žeriav 1 1 4 palce: zariadenie, výhody, vlastnosti

Moderné guľové kohúty s istotou získali veľkú časť trhu z konkurenčných riešení a naďalej získavajú popularitu. Čo sú dobré na pozadí alternatív? Ako funguje typický guľový ventil 1: 4 - 1 1: 4 palce? Má výber a inštalácia týchto žeriavov nejaké jemnosti? Pokúsme sa odpovedať na tieto otázky.

Ako to funguje

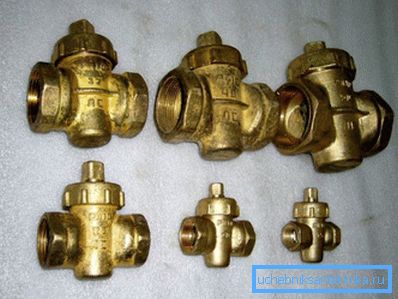

Diaľkový predchod guľového ventilu (korkový ventil) bol rotačný celokovový ventil s drážkou v ňom, pohyblivo upevnenou v kovovom puzdre. Tesnosť uzáveru (mimochodom, ďaleko od absolútnej) bola zabezpečená namontovaním zástrčky na telo; funkcia tesniacej tyče vykonala spravidla vypchávku.

Pôvodný dizajn mal niekoľko vážnych nedostatkov.

• Sila potrebná na otáčanie tyče bola dosť významná: koeficient trenia kovu na kov je pomerne veľký.

Zvedavý je, že korkové kohútiky veľkej veľkosti sú vybavené mazacím systémom, čiastočne riešením tohto problému.

• Žľab vyžaduje pravidelné balenie; čo je zvedavé - to bolo vyrobené aj s jednoduchým ventilom.
• Korkové kohútiky mali pomerne vysokú hydraulickú odolnosť: štrbina v trubici, úzka v porovnaní s vnútorným priemerom rúrky, ktorá bola pripojená, vytvorila vážnu prekážku pre tok pracovného média.

Guľový kohút je hlboká modernizácia konštrukcie korkového žeriavu.

1. Uzáver sa stal sférickým a dostal dokonale hladký povrch s najvyššou kvalitou spracovania.
2. Otvor v ňom sa zväčšil: teraz sa jeho veľkosť rovná alebo je blízko vnútorného priemeru potrubia pripojeného k ventilu.
3. Tesnenie uzáveru nie je opatrené brúsením v kovových povrchoch, ale kruhovými sedadlami vyrobenými z nízkotrieskových polymérov - teflónu alebo teflónu.
4. Tyč je utesnená krúžkom rovnakého polyméru alebo dvojicou kruhov z tepelne odolnej gumy. Vývoj tesnenia navrhnutého pre najmenej 500 až 1000 ventilových cyklov je kompenzovaný jeho utiahnutím pomocou tesniacej matice.

Jediným parametrom, ktorý utrpel počas modernizácie ventilu, je jeho prevádzková teplota, ktorá je teraz obmedzená hranicou tepelného odporu tesnení polyméru (150 - 250С). To je čiastočne dôvod, prečo korkové ventily, napriek zjavnému zastaraniu, sú stále vyrábané a používané na potrubiach prepravujúcich vysokoteplotné alebo korozívne médiá.

výhody

Čo priťahuje potenciálny kupujúci guľový ventil - 1: 4 palce, 1: 2, 1 1: 4 a iné veľkosti - na pozadí tradičných korkových a závitových ventilov?

• Nízka hydraulická odolnosť. Je približne rovnaká ako odpor potrubia príslušnej dĺžky.
• kompaktné. Všetky veľkosti guľových kohútov 1 1: 4 palce sú podstatne menšie ako tie podobné závitovkové ventily. Od korkového žeriava sa líši aspoň menšou montážnou výškou.
• Vzduchotesná uzávierka. Absolútna väčšina guľových ventilov je klasifikovaná ako trieda A podľa GOST 9544-2005, čo znamená, že v uzavretom stave nie sú žiadne úniky.

Je to zvedavé: ventil, na rozdiel od škrtiacich ventilov, má iba dve pracovné polohy - otvorené a zatvorené. Guľový ventil je však stále možné použiť na nastavenie hlavy bez poškodenia jeho zdroja.

• Nedostatok akumulácie odpadu pod sedlom ventilu, charakteristika skrutkových ventilov.

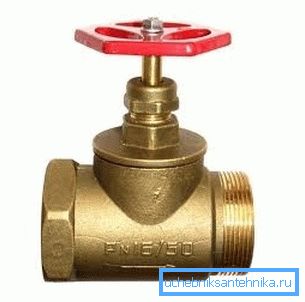

• Nepovinný smer prietoku vody. Skrutkové ventily môžu byť umiestnené iba tak, aby voda zatlačila ventil zospodu - inak, ak sa pokúsite otvoriť ventil, ventil sa môže odtrhnúť.

• Minimálne úsilie o otvorenie, rozlíšenie guľových ventilov od korku.
• A nakoniec, hlavná vec: všetky guľové ventily sú výnimočne tolerantné voči chybám a nevyžadujú prakticky žiadnu údržbu.. Maximálne po niekoľkých rokoch aktívneho používania môže byť potrebné utiahnuť tesnenie okolo stonky.

Cena guľového ventilu, ak sa líši od konkurenčných výrobkov rovnakej veľkosti, je veľmi nevýznamná.

Ako vidíte, popularita riešenia je celkom vysvetliteľná.

Praktické rady

Dovoľujeme si dať čitateľovi rad tipov, ktoré mu môžu byť užitočné v rôznych fázach komunikácie s typom ventilov, o ktoré nás zaujíma.

výber

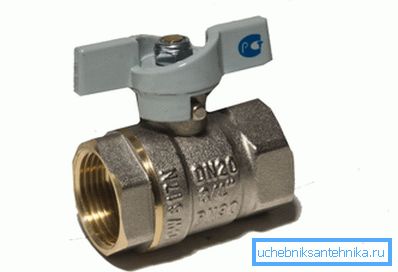

Na telese ventilu sa zvyčajne nachádza logo výrobcu, označenie veľkosti pripojenej nite (DN na dovážaných výrobkoch a diaľkové ovládanie na domácnosti) a pracovný tlak (PN a RU).

Pracovný tlak v potrubiach na dodávku studenej a horúcej vody v normálnom režime nepresahuje 6-8 kgf / cm2; Preto sú ventily s deklarovaným pracovným tlakom 16 a viac atmosfér (RU16, RU25, RU40) vynikajúce pre všetky hygienické komunikácie.

Menovitá veľkosť môže byť špecifikovaná v milimetroch (DU15) av palcoch (DN 1/2 alebo len 1/2). Na zjednodušenie života čitateľa predstavujeme tabuľku veľkostí.

Pri výbere by ste mali venovať veľkú pozornosť dvom veciam:

• Zdvih rukoväte. Mal by sa obrátiť s miernym úsilím a nemal by sa zaseknúť v medzipolohy.

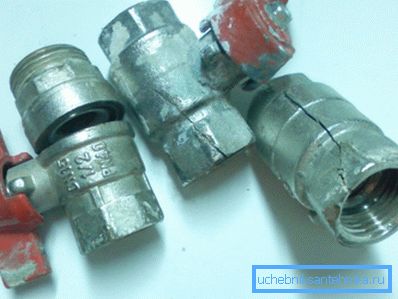

• Materiál tela. Siluminové remeslá z You-Know-What-Country nie sú vždy schopné prežiť aspoň inštaláciu; naša voľba je čestná mosadz. Najjednoduchšia inštrukcia vám pomôže urobiť chybu: stojí za to nakupovať žlté brány, nie strieborné, pretože čokoľvek môže byť skryté pod chrómovaním.

montážne

Pri inštalácii ventilu vlastnými rukami trochu.

1. Vyhnite sa nadmernému úsiliu.
2. Použite otvorený kľúč alebo nastaviteľný kľúč. Plyn je ľahko rozdrviť alebo deformovať telo.
3. Pri balení výložníka alebo trysky v inštalovanom ventile držte teleso ventilu.

služba

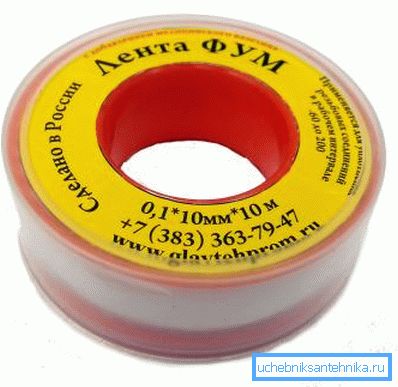

Ako už bolo uvedené, ide hlavne o utiahnutie pečate. Keď sa vytvorí, krúžok sa zmení na rovnakú hodnotu. Ako dočasné riešenie môže byť niekoľko otočení pásky FUM navíjaných pod maticou. (Pozri tiež článok Hermetic for pipes: features.)

záver

Dúfame, že náš materiál pomôže čitateľovi pri výbere a používaní sanitárneho vybavenia. Vo videu v tomto článku nájdete zvyčajne ďalšie tematické informácie. Veľa šťastia!
