Servo poháňaný guľový ventil - vlastnosti a účel

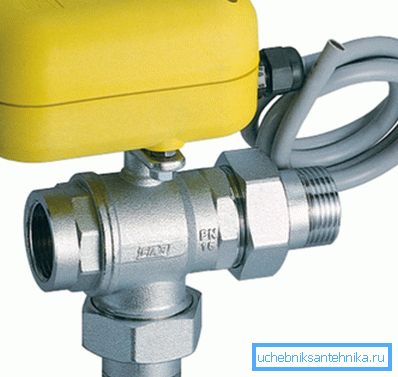

Guľové ventily sa už dávno stali spoľahlivými uzatváracími ventilmi. Nedávno sa vďaka použitiu servopohonov a iných typov vzdialených jednotiek podstatne rozšírila funkčnosť týchto zariadení. Napríklad trojcestný ventil so servom sa našiel široké uplatnenie v rôznych automatických systémoch na riadenie prietoku kvapaliny a plynu.

V tomto článku sa bližšie pozrieme na to, aké sú tieto zariadenia a na aké účely sa používajú.

Vlastnosti žeriavov s pohonom

Všeobecné informácie

Takže, ako bolo uvedené vyššie, guľové kohúty patria do ventilov. Na rozdiel od iných typov ventilov sú navrhnuté výhradne na úplné vypnutie prietoku kvapalín alebo plynov (viď tiež článok Kompresný ventil guľových ventilov - vlastnosti a účel).

Tieto zariadenia sa nazývajú guľou, pretože ich uzamykací mechanizmus má tvar lopty, cez ktorú prechádza otvor. Keď sa guľa otáča o 90 stupňov, t.j. jeho poloha kolmá na os potrubia, prietok je zablokovaný.

Uzatváracie zariadenie poskytuje dva krúžky vyrobené z mäkkého materiálu, ktoré sa tesne prilepia na guľôčku. Z dôvodu jednoduchosti mechanizmu sa tieto výrobky vyznačujú spoľahlivosťou a trvanlivosťou.

Použitie pohonov nám umožnilo automatizovať prevádzku zariadení alebo ich ovládať na diaľku, napríklad guľový ventil s pneumatickým pohonom sa používa v priemyselných potrubiach na reguláciu prietoku kvapalín a plynov v potenciálne nebezpečných odvetviach. Používa sa tam, kde sa neodporúča používať elektrické motory.

Treba poznamenať, že pneumatický hydraulický ovládač guľového ventilu poskytuje veľký krútiaci moment s malými rozmermi samotného pohonu, čo si získalo svoju popularitu vo výrobe. Na domáce účely sa však tieto zariadenia nevzťahujú.

Na druhej strane servopohonové uzatváracie guľové kohúty našli široké uplatnenie v ochranných systémoch ochrany pred povodňami. Okrem toho sa používa v klimatizačných systémoch, kde v závislosti od teploty automaticky blokuje alebo otvára tok chladiacej kvapaliny.

Venujte pozornosť! V predaji sú ventily so servopohonmi, ktoré sú určené pre rôzne napätia - od 12 do 220 V. Tento parameter sa musí venovať pozornosť pri nákupe výrobku.

Servo zariadenie

Servo riadenie sa skladá iba z dvoch prvkov:

• Elektromotor;
• Zubový reduktor, ktorý otáčaním o 90 stupňov otvára a zatvára prívod vody.

Pohon guľového ventilu ho otvára a zatvára, keď zmení smer otáčania motora. Servo zariadenie je teda dosť jednoduché.

Tip! Môžete vytvoriť elektrický pohon pre guľový ventil sami. Pre tieto účely je motor zo zadného stierača VAZ-2109, ktorý robí iba otáčky 100 stupňov (pri zohľadnení chvenia pák, to sa ukáže len o 90 stupňov).

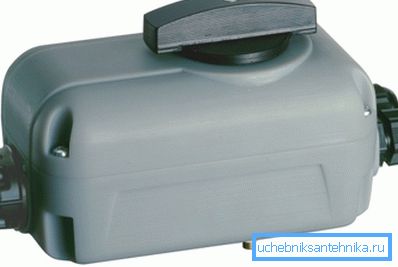

Spravidla je elektromotor umiestnený vo vzduchotesnom kryte, ktorý je oddelený od samotného ventilu sériou tesnení. Preto je zariadenie bezpečné.

V prípade mechanizmu sa nachádza tlačidlo alebo páka, ktorá vám umožní ovládať žeriav vlastnými rukami, napríklad ak je elektrická energia vypnutá. Okrem toho elektrické servopohony majú vnútorný pomocný mikrospínač, ktorý umožňuje ovládanie činnosti čerpadla, kotla alebo iného zariadenia súvisiaceho s dodávkou vody.

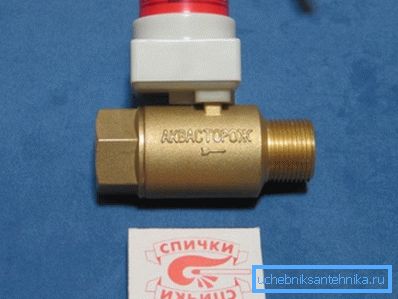

V súčasnosti má trh veľký sortiment výrobkov, a to od zahraničných aj domácich výrobcov. Navyše, tieto nie sú nižšie ako kvalita, ale zároveň je ich cena nižšia.

prihláška

Najprv treba povedať, že elektrický pohon mení len polohu uzamykacieho mechanizmu. Rovnaké zariadenie je riadené termostatmi, termostatickými časovačmi alebo inými zariadeniami, ktoré posielajú elektrický prúd do elektrického motora mechanizmu.

Napríklad, zvážte prevádzku tohto zariadenia v systéme ochrany pred povodňami, ktorý môže byť použitý ako na zásobovanie vodou, tak na vykurovanie.

Takže okrem ventilov zahŕňa:

• Senzory úniku.
• Controller.

Podobný systém funguje takto:

• Snímače sa nachádzajú na miestach s najvyššou pravdepodobnosťou akumulácie vody v prípade zaplavenia.. Princíp fungovania tohto zariadenia je založený na skutočnosti, že voda uzatvára dva kontakty, v dôsledku čoho sa vysiela impulz do regulátora.
• Regulátor po prijatí signálu zo snímača posiela elektrický prúd elektrickému motoru.
• Elektrický ovládač potom zatvára ventil a tým blokuje prívod vody. Potom môžete zapnúť prívod vody stlačením tlačidla na kryte jednotky.

Podľa tohto princípu fungujú aj iné systémy s použitím ventilov s pohonom.

Venujte pozornosť! Žeriav s pohonom v systémoch ochrany proti záplavám sa vytvára po uzatváracích ventiloch, ktoré blokujú vodu na vchode do domu alebo bytu. Použitie zariadenia namiesto mechanických ventilov je zakázané.

Tu, možno, všetky hlavné vlastnosti ventilov s pohonom.

záver

Pohony pre guľové ventily umožňujú nielen ich diaľkové ovládanie, ale aj ich použitie v systémoch automatického riadenia prietoku. Najmä systémy ochrany domov pred povodňami sa stali veľmi populárne. Preto je možné ich nazvať sľubným vynálezom (pozrite si aj článok Radiátorový ventil - všetko, čo potrebujete vedieť o tomto ventile a regulačných ventiloch).

Z videa v tomto článku môžete získať ďalšie informácie o určenej téme.
