Schéma zásobovania vodou: niekoľko možností pre všetky

Zdá sa, že veľmi vážnym podnikom je vykopať dobre a zabezpečiť jeho normálne fungovanie. Je potrebná veľa práce. Ale práve to budú "kvety". "Bobule" je skutočná práca, začne až neskôr, keď začnete realizovať svoj plán zásobovania vodou, tu potrebujete skutočné zručnosti a určité náklady.

Hlavné body

Okrem toho, ak sa takáto práca nepredpokladá vopred, je odsúdená na vážne ťažkosti pri vykonávaní:

• za prvé, celý systém zásobovania vodou bude musieť byť vopred premyslený, dokonca aj v štádiu návrhu domu;
• za druhé, Je potrebné prepojiť túto schému s už určeným miestom vykopávania studne;
• za tretie, pri vytváraní studne je potrebné zabezpečiť kohútik v stene studne, ktorý potom ide do domu; treba mať na pamäti, že odstránenie a samotné tesnenie musia byť nevyhnutne pod úrovňou zmrazovania pôdy v chladnej sezóne a toto je ďalšia malá štúdia.

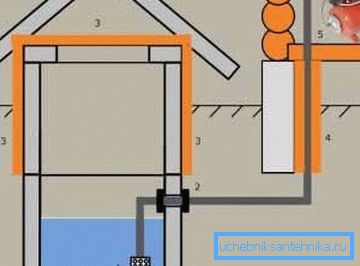

Ak budú všetky tieto nuansy starostlivo premyslené a realizované, implementácia projektu bude oveľa jednoduchšia a jednoduchá verzia bude vyzerať tak, ako je zobrazené na obrázku "A":

• 1 - v studni je filter so spätným ventilom, zabudovaný alebo vonkajší;
• 2 - systémy na utesnenie výstupu potrubia zo studne; odporúčame vám venovať pozornosť dokonalej kvalite tesnenia tohto výstupu;
• 3 - izolácia hornej časti studne; nemusí byť povinnou, ale vysoko odporúčanou súčasťou celej štruktúry;
• 4 - izolácia celej vonkajšej časti potrubia; je veľmi dôležité a v žiadnom prípade nedoporučuje, aby sa zanedbával;
• 5 - čerpacie zariadenie už v budove; Všimnite si, že toto je vlastnosť tejto schémy, často je čerpadlo inštalované v samotnom vrte, čo bude jasne demonštrované v nasledujúcich diagramoch.

Schéma je komplikovanejšia s veľmi dôležitým doplnením

Priame čerpanie vody priamo do vodovodného domu sa neodporúča, je potrebné inštalovať zberač vody vo forme nádrže o objeme 40 až 60 litrov, ktorý okrem iného dodá energiu domu v prípade nepredvídaných situácií.

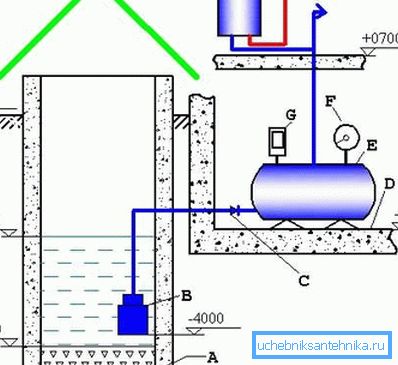

Takáto schéma s nádržou môže mať nasledujúce prvky:

• A - najskôr vrstva štrku - kremík, ktorý je výborným prírodným filtrom;
• B - ponorné čerpadlo; tu je čerpadlo priamo v studni, na rozdiel od predchádzajúcej schémy;
• C - spätný ventil; ale tento prvok pochádza z studne;
• D - celá schéma je postavená na troch úrovniach: v dobre - v suteréne domu - samotnej miestnosti; tu "D" je suterén;

• E - nádrž na odber vody;
• F - manometer - základný prvok regulácie tlaku;
• G - tlakový spínač - a to je už potrebné pre núdzové ukončenie napájacieho systému v prípade maximálnej straty alebo silného nárastu tlaku;
• H - ohrievač vody ako prvok systému už u spotrebiteľa.

Dobrá rada! Pri navrhovaní systému uvažujte užitočnú vlastnosť prezentovanej schémy s nádržou - tu sú úrovne umiestnenia všetkých prvkov. Je teda zrejmé, že hĺbka studne je 6 metrov, vrstva štrku v spodnej časti je 50 cm, na vodu zhora je 3 metre a podlaha suterénu je v hĺbke 2,5 metra.

Zvláštnu pozornosť venujeme - čerpadlo je vo vzdialenosti 1,5 metra od štrku - to je dosť veľa, pre normálne fungovanie čerpadla odporúčame ho inštalovať vo výške 70-80 cm od spodnej časti.

Pokročilé obvody pre všetky príležitosti

Po prvé, zvážte schému, v ktorej je veľmi vyberavý postoj k čistote dodávanej vody, a to je vždy vítané. Napriek tomu má jednu nevýhodu, ktorá sa môže zdať významná.

Trojstupňový čistiaci okruh

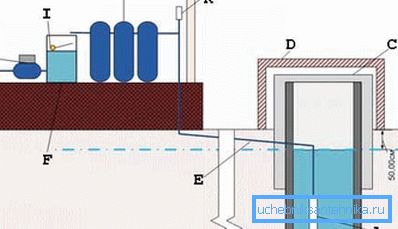

Zavádzanie inej možnosti dodávky vody, pozostávajúcej z:

• A - ponorné čerpadlo;
• B - tu je hladina podzemnej vody;
• C - izolácia dobre; často používané dosky peny 10 palcov;
• D - studňa studne na ochranu proti nečistotám a dažďu;
• E - inštalácia s vykurovacím drôtom 100 W; veľmi dôležitá, ale aj nákladná časť schémy, berúc do úvahy náklady na elektrickú energiu na neustále vykurovanie od októbra do apríla;

• F - nádrž na vodu;
• G - ďalšie, už silnejšie čerpadlo vo forme plnohodnotnej čerpacej stanice;
• H - klepnutím na spotrebiteľa;
• I - plavákový mechanizmus na ovládanie prevádzky ponorného čerpadla; že prevádzka čerpadla nie je monitorovaná tlakom v systéme, ale hladinou vody v zásobníku; keď hladina v nádrži dosiahne limitnú hodnotu, čerpadlo v studni prestane pracovať;
• J - systém čistenia vody; Samozrejme, iba viacstupňové systémy poskytujú skutočný efekt čistenia vody, každý štádium, v ktorom je zodpovedný za jeho úlohu priniesť vodu do poriadku;
• K ventil.

Posúdime nasledujúce aspekty nevýhody prezentovanej schémy:

• môžete vyvŕtať studne na mieste studne a poskytnúť vodu pre vaše stránky;

• ale dobrá a výnosná studňa je k dispozícii nepretržite a svojimi vlastnými rukami; môžete do domu dodávať vodu buď potrubím, alebo ho zhora, ktorý sa nazýva "starým spôsobom" - vedierko; táto príležitosť je veľmi užitočná na odchod;
• na uvedenej schéme je táto možnosť vylúčená v dôsledku úplného zablokovania výstupného otvoru v hornej časti ohrievačom; Toto by malo byť uznané ako malá nevýhoda schémy.

Zameriavame sa na ochranu

Ochrana všetkých prvkov vodovodného systému pred mrazom, pokiaľ ide o zásobovanie zo studne, je veľmi dôležitá.

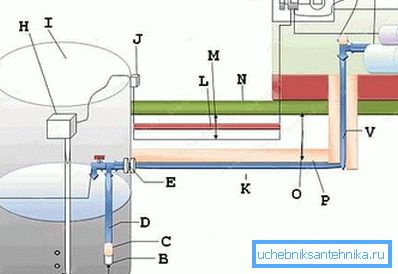

Nasledovná schéma môže slúžiť ako príklad v tomto ohľade:

• A - táto vzdialenosť od filtra by nemala byť menšia ako 50 cm;
• B - filtračný filter;
• C - spätný ventil;
• D - plynovod;
• E - starostlivo uzavretý výstup zo studne;
• F - odtokový a odvodňovací ventil ako prvok ochranného mechanizmu;

Dobrá rada! Bezpečná odvodňovanie vody zo systému je veľmi dôležitá, ale často sa vykonáva na poschodí, na zemi v blízkosti studne. Ak vyberiete túto možnosť, odporúčame, aby ste čo najviac odviedli od studne, s najdokonalejším ochranným hliníkovým zámkom okolo studne.

• G - izolačné dosky; snáď otepľovanie na tomto mieste je nadmernou mierou ochrany;
• H - kompresor s prevzdušňovacou funkciou; prvok ochrany prenikol aj do tohto systému - prevzdušňovanie vody, nasýtenie kyslíkom, jedna z najefektívnejších metód čistenia oxidáciou nečistôt, predovšetkým kovmi; oxidácia sa zhromažďuje na dne vo forme zrazeniny, ktorá sa musí zhromaždiť;
• I - dobre;

• J - zásuvka elektronického riadiaceho systému - úlohy vyžadujú;
• K - ohrievaný potrubie;
• L - ochrana elektrických káblov;
• M - kábel je položený v hĺbke 50 - 70 cm;
• O je hĺbka zamrznutia pôdy; uvedomte si nevýhodu schémy - rúra by mala byť položená 20-30 cm pod úroveň mrazu;
• P - izolácia; ako ukazuje prax, takže organizovaná tepelná izolácia neprináša požadovaný účinok, je lepšie priamo ohriať rúrku;
• Q - automatický vypínací systém pre 6-10 ampérov;
• R je prvkom vypínacieho systému už pri 25 A;
• S - vykurovací kábel;
• T - čerpacia stanica;
• V - potrubie; odporúčaný priemer - 32 mm;
• U - uzemnenie, ktoré by nikdy nemalo byť zabudnuté.

Riešenie problému umiestnenia ponorného čerpadla

Správne umiestnenie ponorného čerpadla do studne pomôže zabezpečiť správny tlak vody a jeho kvalitu. Keď hovoríme o správnom umiestnení, myslíme vzdialenosť čerpadla od spodnej časti studne - mala by byť aspoň 50 cm a ideálne 60-70.

Ak je čerpadlo umiestnené nižšie, zvyšuje sedimenty zo spodu, ktoré prúdi do potrubia a tým zhoršujú kvalitu vody.

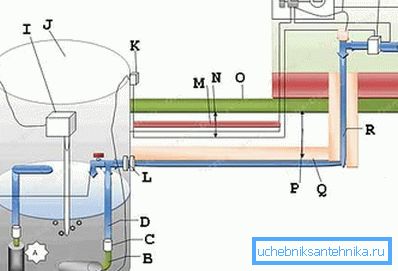

Nižšie uvedený diagram znázorňuje dve možnosti umiestnenia ponorného čerpadla:

• A - vertikálne umiestnenie, ak to dovolí hladina vody v studni a rozmery samotného čerpadla, najvýhodnejšie umiestnenie;
• B - horizontálne umiestnenie; toto sa používa iba vtedy, keď je v studni nedostatok vody a vzdialenosť od spodnej časti 15 cm, ktorú určili vývojári, musí byť uznaná ako neprijateľná, ale často s tým nie je nič, čo by ste mohli urobiť; Existuje iba jeden záver - s najväčšou pravdepodobnosťou bude primárna prichádzajúca voda zmäknutá a budete musieť nainštalovať ďalšie filtre.

Základnými prvkami schémy sú:

• A - to je problémová vzdialenosť 15 cm;
• B - v tejto situácii je potrebné použiť flexibilnú hadicu s priemerom 1 palec;
• C - spätný ventil;
• D - 32 mm potrubia;
• E - už je vzdialenosť 50 cm a to je normálne;
• F - výpustný a bezpečnostný vypúšťací ventil;
• G - izolácia;
• H - elektrická zásuvka - vždy využíva elektrickú energiu na voľnom priestranstve, spôsobuje problémy s ochranou pred vystavením životnému prostrediu;

• I - kompresor s prevzdušňovacou funkciou;
• J - dobre;
• Zásuvka K;
• L - výstup zo studne, kvalita pripojení by nemala spôsobovať žiadne sťažnosti;
• M - ochrana káblov;
• O - samotný kábel, ktorý sa odporúča položiť v hĺbke 50-70 cm, ale zodpovedá tejto úrovni s hĺbkou zamrznutia pôdy;
• P je hĺbka prenikania mrazom;
• Q - izolácia;
• R - 32 mm potrubia;
• S - uzemnenie;
• T - automatický kork pre 3-6 A;
• V - zástrčka 25 A;
• U - vykurovací kábel;
• W - tlakový spínač.

Nezabudnite na dom

Na záver nezabudnite, kvôli čomu sa začalo celé rozrušenie - kvôli dodávke vody doma.

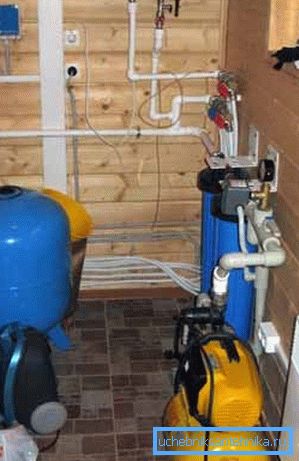

Nižšie je uvedený diagram, ktorý odhaľuje nuansy spojenia z tzv. Spotrebiteľskej strany:

• 1 - vypúšťací ventil, ktorý musí byť umiestnený pod filtrom a čerpacou stanicou, náklady na chybu sú jednoduché - nízky alebo žiadny tlak vody vôbec;
• 2 - trojitý výstup z hrubého filtra;
• 3 - hrubý filter;
• 4 - rúrka z nehrdzavejúcej ocele hrúbky 1 palca a dĺžka 15-20 cm;
• 5 - hydroakumulátor;
• 6 - motor a čerpadlo s reduktorom;
• 7 - tlakový spínač s manometrom;
• 8 - žeriav otočený smerom hore;
• 9 - lievik zasunutý do ventilu - musí byť nad výstupným bodom čerpadla;
• 10 - ťuknutím na tlačidlo, ktoré umožňuje blokovať linku z ohrievača;

• 11 - jemný filter s manometrom a odtokovým ventilom;
• 12 - vypúšťací ventil; Venujte pozornosť tejto vlastnosti obvodu - použitie poistiek z havarijných situácií - odtokové ventily sú veľmi užitočné a dôležité;
• 13 - tlakový poistný ventil;
• 14 - vypúšťací ventil, jeho účel - uvoľnenie systému pred začiatkom chladného počasia;
• 15 - sacie hadice;
• 16 - stiahnutie z nehrdzavejúcej ocele pod úroveň zmrazovania pôdy;
• 17 - vzduchový odvzdušňovací ventil;
• 18 - miešačka teplej a studenej vody;
• 19 - spätný ventil;
• 20 - 50 litrový kotol;
• 21 - vypúšťanie vody zo systému.

Zberač studenej vody

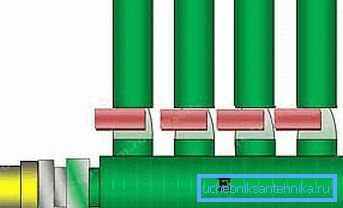

Každý vodovodný systém - hmotnosť konektorov a kolektorov. Nižšie je uvedený príklad kolektora na distribúciu studenej vody dodávanej zo studne.

Zberač teplej vody môže vyzerať rovnako:

• A - do umývadla;
• B - do sprchového mixéra;
• C - na toaletu a práčku;

• D - do kuchyne;
• E - kolektorová rúrka 32 mm (a 25);
• F - linka z filtra;
• G - vedľa ohrievača.

Rozdeľovač sa dodáva na 4 zásuvkách, hoci samozrejme môžete zvýšiť ich počet podľa vášho uváženia, a nezabúdať len na zodpovedajúci nárast dodávateľského tlaku.

zistenie

Áno, život začína len vtedy, keď ste dokončili prácu na studni. Teraz musím preukázať svojej rodine, že nemusia bežať po vode po celú dobu. Aby sme to dosiahli a odviedli sme od studne plnohodnotný systém zásobovania vodou, ktorý si vyžaduje veľké predvídanie a prácu.

Nezabudnite si pozrieť ďalšie video v tomto článku, môže vám pomôcť vybrať potrebnú schému, zohľadňujúc vaše preferencie a prevádzkové podmienky.
