Schéma dodávky vody: budeme inžinierske siete

Schémy vodovodných sietí poskytujú potrebné životné podmienky a riadenie zásobovania vodou, bez ktorých v súčasnosti nemožno robiť žiadne obydlie. Axonometrická schéma dodávky vody je hlavným prvkom projektu, na základe ktorého je konštrukcia systému. Budeme sa zaoberať hlavnými typmi vedenia potrubia vo vnútri i mimo domu a poskytnúť niekoľko užitočných tipov tým, ktorí sa rozhodnú budovať sieť vlastnými rukami.

Externé siete a zdroje vody

Studne a plytké studne

Centrálne zásobovanie vodou je najprijateľnejšou možnosťou, pretože nie je potrebné budovať a udržiavať celú sieť, ako aj vyriešiť otázku ťažby vody. Avšak nie každý región má také pohodlie, najmä pokiaľ ide o vidiecke domy. Preto prvá otázka, ktorá stojí prenajímateľovi, je otázka zdroja zásobovania vodou.

Tu je výber malý - môžete realizovať len dve možnosti:

1. Vŕtajte dobre do tlakovej zvodnenej vrstvy (tzv. Artézskej studne). Ide o najprijateľnejšiu kvalitu a prevádzku, ale aj najkomplexnejšiu a najdrahšiu možnosť výstavby;
2. Vykopať studňu alebo vŕtať plytké studne (tzv. Piesok). Tu sú náklady minimalizované, studňa alebo habešská studňa môže byť postavená samostatne, nie sú potrebné žiadne povolenia a špeciálne vybavenie.

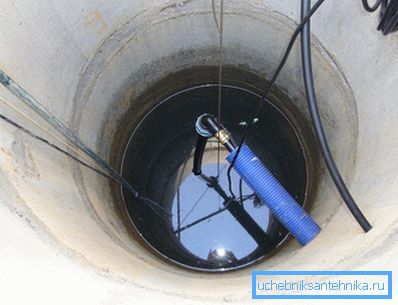

V tejto kapitole sa budeme zaoberať druhou možnosťou - studňou a plytkou studňou. V skutočnosti sú rozdiely medzi týmito možnosťami obmedzené len na spôsob otvárania podzemnej vody a kvalita vody je v oboch prípadoch približne rovnaká. Studňa je považovaná za o niečo bezpečnejšiu, pretože má väčšiu hĺbku a uzavreté ústa.

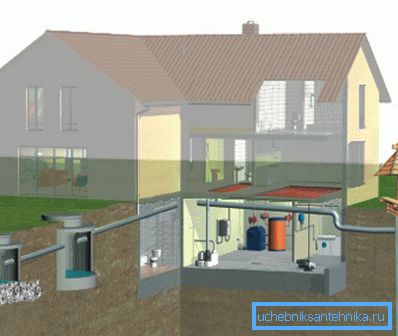

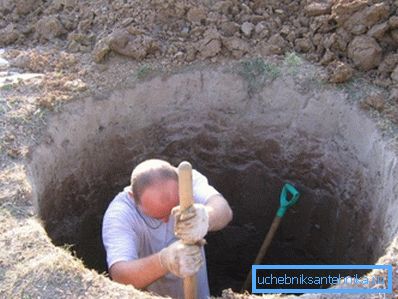

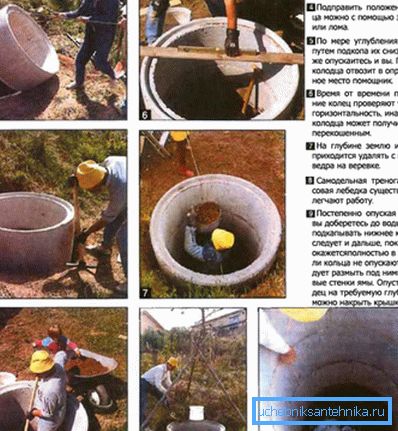

Najjednoduchšie je vykopať studňu pomocou železobetónových prstencov: najskôr lopatka vykopáva plytký otvor, aby zapadol do krúžku, potom spustil prvý krúžok do nej, vyrovnal ho a začal kopať. Keď klesá, pridajú sa na vrchol - a tak ďalej. Toto je najjednoduchšia a najbezpečnejšia metóda.

Studňa na piesku tiež nie je veľmi zložitá, ale už je potrebné vŕtacie zariadenie a odborná účasť. Dnes je veľa nadšencov, ktorí takéto vrty vŕtajú sami, navyše niektorí dokonca vytvárajú domáce vrtné súpravy, ale to je skôr výnimka ako pravidlo.

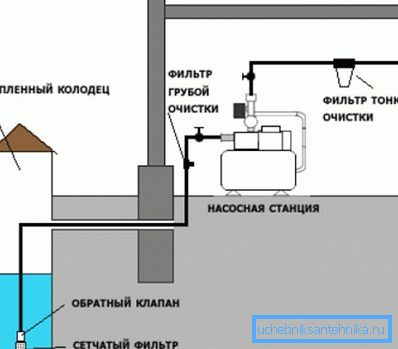

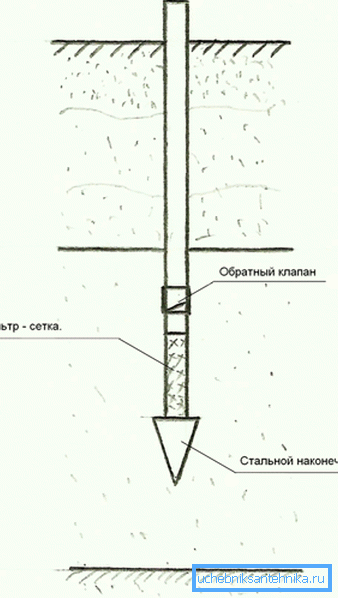

Habešská studňa (alebo habešská studňa) je najjednoduchšia pri samostatnej realizácii. V skutočnosti ide o rúrku s ostrým špičkou, ktorá prepichne zem do vodonosnej vrstvy. Voda začne prenikať do otvorov v stenách v spodnej časti potrubia a pomocou čerpadla môže byť vytiahnutá a poslaná do domu.

V studniach a v plytkých studniach nie je voda vysoká, keďže existuje výmena s povrchovou tekutinou, najmä pri povodniach a sezónnom tavení snehu. Okrem toho sa hrúbka prirodzeného filtra pohybuje od 4 do 30 - 40 metrov, čo nie je toľko.

Ďalšou nevýhodou je pomerne obmedzený zdroj. Pri aktívnej spotrebe veľkej rodiny s farmou môže byť takýto zdroj vyčerpaný za 5 až 20 rokov. Samozrejme, existuje mnoho príkladov rokov služby, ale táto funkcia by sa mala brať do úvahy.

Napokon, plytké studne vyžadujú konštantnú prevádzku, v opačnom prípade sú zaťažené a prestávajú pracovať. Wells sú tiež znepokojení, ale môžu byť vyčistené a re-prevádzkuje, ale s studne je to oveľa ťažšie robiť.

Venujte pozornosť! Studnia a studne v piesku sú lacné a ľahko sa stavajú, ale kvalita ich vody je veľmi žiaduca. Na používanie v potravinách vyžaduje takáto voda starostlivé čistenie a prípravu.

Artesiánske studne

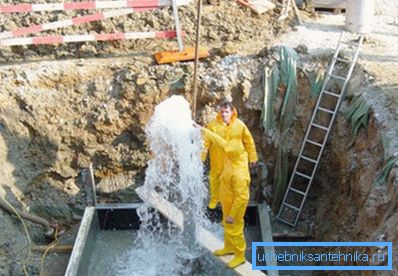

Ak chcete mať vysokokvalitný zdroj vody - mali by ste si vybrať artesiánsku studňu. Tento druh sa vyznačuje tým, že voda stúpa zo značnej hĺbky - 50 - 150 metrov od vápencového vodopádu. Pred vstupom do tohto geologického horizontu kvapalina prechádza obrovskou cestou, postupne sa čistí nečistotami a filtruje.

Navyše, vďaka kontaktu s rôznymi druhmi pôd a hornín sa mineralizuje voda, čo je pre naše telo veľmi užitočné. Často mineralizácia môže byť príliš vysoká, ale tento problém sa rieši pomocou chemického filtrovania.

Pri vývoji artézskych zdrojov je potrebné povolenie a prácu môže vykonávať iba špecializovaná organizácia. Okrem toho, v prípade znečistenia horizontu, budete právne zodpovedný voči štátu.

Výhody artesiánskych zdrojov:

• Vysoký stupeň čistenia vody spôsobený prirodzenou filtráciou. Kvapalina prechádza veľkou hrúbkou horniny rôzneho stupňa priepustnosti a je úplne očistená;
• Vysokokvalitná voda z hľadiska minerálneho zloženia. Tekutina je obohatená o veľké množstvo minerálov prítomných v pôde;

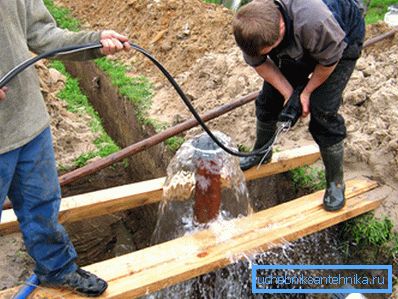

• Vo väčšine prípadov sú vápencové obzory pod veľkým tlakom a voda stúpa na samotný povrch. Tým sa eliminuje potreba vážneho čerpacieho zariadenia a zjednodušuje sa údržba systému;
• Zdroj hlbokých jazier je prakticky nevyčerpateľný, a preto životnosť zdroja je oveľa dlhšia ako v studni;
• Artezánske studne sa vyznačujú vysokým výkonom, takže v niekoľkých priľahlých oblastiach môžete vybudovať jedno miesto výroby vody. To výrazne zníži náklady.

Venujte pozornosť! Významnou nevýhodou všetkých artézskych zdrojov sú vysoké náklady na ich výstavbu a potrebu získavania povolení od orgánov štátneho dozoru a hygienických služieb.

Vnútorné siete

Tee rozloženie

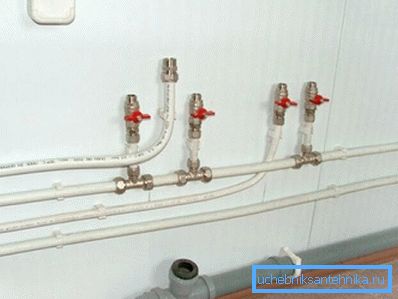

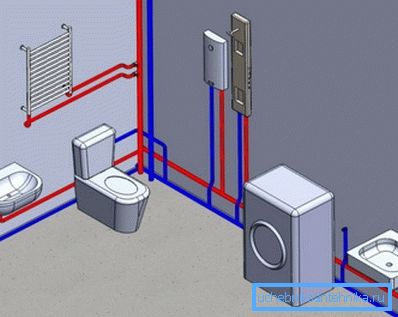

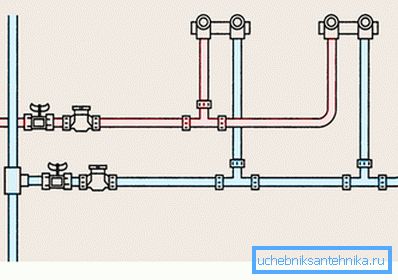

Najbežnejšou metódou distribúcie vnútorných potrubí vodovodného systému je postupný okruh alebo obvod. To sa líši v tom, že všetky zariadenia sú zapojené do série.

Systém je zvyčajne usporiadaný takto:

1. K dispozícii je stúpačka teplej a studenej vody, ktorá je pripojená priamo k hlavnej línii;
2. Horizontálne potrubia alebo ležadlá sa oddeľujú od stúpačky na každom poschodí cez odpal. Najčastejšie používané spodné vedenie, keď je ležadlo na podlahe alebo v poteru;
3. Ďalej z lehátka, cez trúbky, sú potrubia odvádzané do každého zariadenia.

Venujte pozornosť! Pri takomto usporiadaní potrubia bude spotreba stavebných materiálov minimálna. Objem inštalačných prác je tiež malý, resp. Náklady na projekt budú nižšie.

Existuje však jedna hlavná nevýhoda: pri súčasnom zapnutí dvoch alebo viacerých prívodov vody (kohútik v kuchyni a sprcha v kúpeľni) značne poklesne tlak vody, takže do každého zariadenia prúdi menej kvapalín. Aj na najodľahlejších žeriavoch bude tlak podstatne nižší ako tlak v blízkosti žeriava.

Táto funkcia nie je taká dôležitá pre malé domy alebo mestské byty. Avšak pre veľké domy a chaty s množstvom izieb a kúpeľní bude táto nevýhoda zrejmejšia a znižuje sa aj komfort prevádzkovej vody.

Káblové vedenie

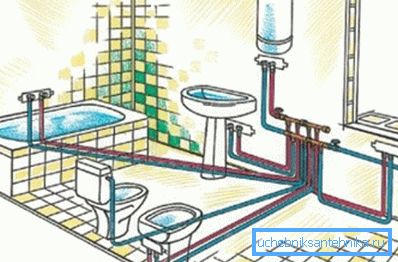

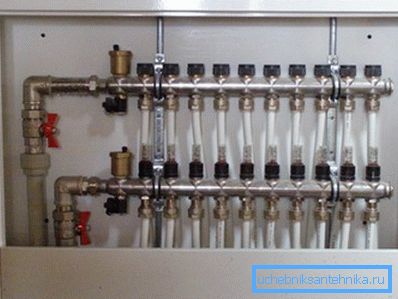

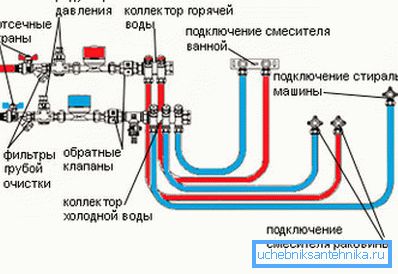

Pre veľké domy a viacprúdové byty s niekoľkými kúpeľňami sa častejšie využíva kolektorová distribúcia vodovodných potrubí. To sa líši v tom, že vložka zo stúpačky ku každému sanitárnemu zariadeniu oddelene.

V dôsledku toho, keď sú súčasne zapnuté dva alebo viac ventilov, nedôjde k výraznému poklesu tlaku v systéme. V prípade veľkého počtu obyvateľov a veľkých priestorov v miestnosti je táto vlastnosť dôležitá a dokonca rozhodujúca pri výbere schémy zásobovania vodou.

Ďalšou výhodou systému s kolektorovým vedením je schopnosť odpojiť akékoľvek zariadenie od prívodu vody bez prerušenia dodávky tekutiny do ostatných miest prívodu vody. V prípade porúch a opráv, ako aj výmena inštalácií je táto funkcia veľmi dôležitá.

Nevýhody takéhoto systému zahŕňajú nasledujúce vlastnosti:

• Na realizáciu systému je potrebný oveľa väčší počet potrubí, armatúr a ďalšie zariadenia;
• Konštrukcia systému je zložitejšia a časovo náročnejšia;

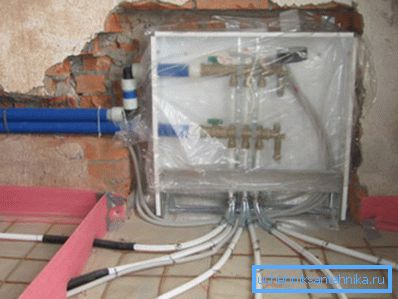

• Vyžaduje kolektorovú jednotku a hygienickú skrinku. Niekedy sa namiesto skrine používa suterén alebo samostatná miestnosť;
• Okruh vyžaduje použitie redukčného ventilu.

Môžete tiež poznamenať, že inštrukcia zahŕňa použitie drahších plastových rúrok. Navyše musí byť niekde ukrytý veľký počet horizontálnych lehátok, čo si vyžaduje buď špeciálnu výzdobu, alebo tieňovanie. Môžete tiež skryť rúry v podlahovom poteru počas drsnej úpravy.

Venujte pozornosť! Inštalatérske práce s kolektorovým vedením majú vyššiu cenu a zložitosť v konštrukcii. Pre veľké domy a chaty však neexistuje žiadna lepšia alternatíva.

záver

Inštalačný systém môže byť organizovaný rôznymi spôsobmi. Po prečítaní článku budete môcť určiť, čo je najlepšie zberateľské alebo tee-line schéma akvaduktu, rovnako ako vybrať vhodný zdroj vody. Videozáznam v tomto článku vám pomôže uviesť do praxe projekt vašej domácej dodávky vody.
