Šachtová šachta: vlastnosti zariadenia a hlavné typy

Otvory šácht, aj keď nie sú zložité a nákladné, stále vykonávajú dôležitú funkciu. Zatvárajú priehlbinku studne, zabraňujú prenikaniu zrážok a trosiek do vnútra a súčasne chránia ľudí a domáce zvieratá, aby padali do dierky.

Samozrejme, je potrebné vybrať šrafy v závislosti od toho, akú úlohu vykonajú a aké záťaže plánujete vystaviť. A keďže moderný priemysel vyrába tieto diely v rozsiahlom rozsahu, tento článok pomôže pochopiť všetko množstvo dostupných možností.

Účel a rôznorodosť

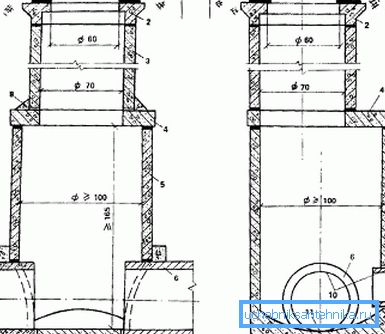

Konštrukcia inšpekcie

Pre čo najefektívnejšiu prevádzku vodovodných, kanalizačných a iných komunikačných systémov je potrebný prístup do podzemných potrubí a drôtov. A na zabezpečenie tohto prístupu po celom pásme sú nainštalované tzv. Kontrolné jamky - vertikálne šachty, do ktorých môžete posúdiť stav, upraviť alebo opraviť komunikáciu.

Typická studňa pozostáva z nasledujúcich prvkov:

• Pracovňa. Nachádza sa v spodnej časti a zahŕňa rúry a káble, ako aj fotoaparát, v ktorom môže byť osoba prítomná počas práce. Plnohodnotná pracovňa je vybavená len prehliadkami studní hlavných diaľnic, zatiaľ čo v malých sieťach (napríklad plytké kanalizácie súkromného domu), aby sa šetrili peniaze, pokúšajú sa bez nich.
• Hriadeľ je vertikálny kanál, ktorý spája komunikácie alebo pracovisko s povrchom. S veľkou hĺbkou (od 2 metrov a viac) môže byť dokončená so stacionárnym rebríkom.

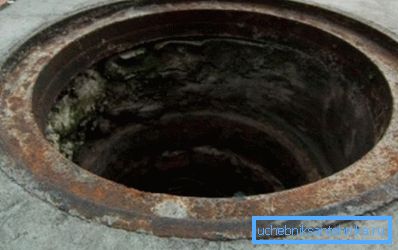

• Šachta - poskytuje prístup do vnútra studne. Vo väčšine prípadov pozostáva z dvoch častí: stacionárneho krku, pevne umiestneného v hornej časti hriadeľa a odnímateľného krytu.
• V niektorých studniach má krk zložitejšiu štruktúru a je vybavená dvoma krytom - ochranným a uzatváracím. Blokovacie zariadenie má pomerne malú hmotnosť, má však vysokú mechanickú pevnosť a je vybavené sofistikovaným zámkom. Najčastejšie sa na studne káblových sietí inštalujú oceľové uzávery, aby sa zabránilo krádeži neželezných kovov. (Pozri tiež článok Obal pre studňu: ako nainštalovať.)

Požiadavky na šachty

Spoľahlivosť celého systému závisí od konštrukcie poklopu.

Tento prvok sa spravidla vyznačuje tým, že:

• Vysoká mechanická pevnosť, aby vydržala intenzívne zaťaženie pre chodcov a dopravu. Aby sa zabránilo rozbitiu, sú tieto časti vyrobené z liatiny, polymérov, železobetónu atď.
• Významná hmotnosť, takmer bez spontánneho otvorenia.

Venujte pozornosť! Modely charakterizované nízkou hmotnosťou sú nevyhnutne vybavené komplexnými otočnými zámkami.

• Hladký textúrovaný povrch, ktorý zaisťuje priľnavosť podrážok topánok a pneumatík k krytu poklopu. Hladké poklopy sa takmer nikdy nevykonávajú, s výnimkou modelov, ktoré sú určené na zapustenie pod vrstvu náteru.
• Vysoký stupeň tesnosti na ochranu obsahu studní pred vlhkosťou. Niektoré veka vytvárajú špeciálne otvory na otváranie, ale je to povolené len pri vybavovaní vodovodných a kanalizačných systémov.
• Tvar veka je zvyčajne rovný alebo konvexný. Použitie konkávnych častí je iracionálne, pretože v tomto prípade sa poklop stáva miestom akumulácie dažďovej vody av zime sneh a ľad.

Vlastnosti uzamykacieho mechanizmu

Vo väčšine prípadov nie je ťažké spojenie krytu s krkom. Jeho hlavnou úlohou je zabrániť spontánnemu otvoreniu pod tlakom nôh alebo kolesa a tiež upevniť veko na krku a zabrániť jeho pohybu.

Zvyčajne sú tieto zlúčeniny dvoch typov:

• Liatové a polymérové ​​pieskové diely sú vyrobené s bočnými výčnelkami, ktoré pri položení zapadajú do zodpovedajúcich drážok na krku.
• Výrobky z plastov môžu mať závitové pripojenie a dodatočne vybavené skladacími rukoväťami.

Venujte pozornosť! Podrobnosti zhotovené z železobetónu majú často tvar silne zrezaného kužeľa a funkciu podľa princípu zástrčky bez akýchkoľvek upevňovacích prvkov.

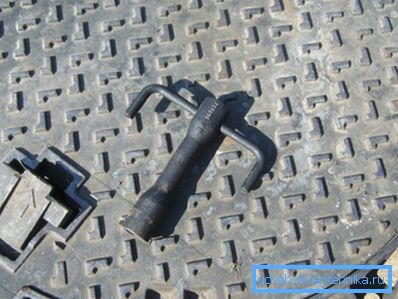

Šachty, ktoré sú nainštalované na studne s telefónnymi drôtmi alebo elektrickými káblami, môžu byť tiež vybavené uzamykacím mechanizmom:

• Najbežnejšie zámky sú vlajkové, v ktorých oceľové výčnelky tvoria háčik medzi krkom a vekom.
• Menej bežne používané závitové pripojenie so skrutkou, ktorá má tajomstvo.
• Najspoľahlivejšie je však expanzný mechanizmus, ktorý uzamkne veko v krku.

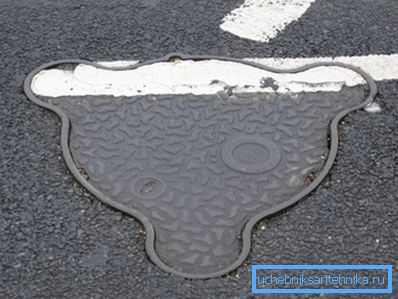

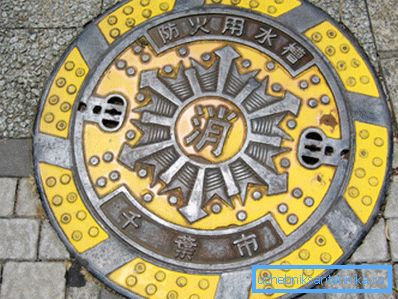

Ďalšie dizajny je možné použiť aj v zahraničí a niektoré z nich nájdete na fotografiách v našom článku.

Klasifikácia lôžka

Aby každý mohol mať možnosť vybrať si poklop v súlade s potrebami konkrétnej situácie, boli vyvinuté niekoľko možností na klasifikáciu týchto častí. Najobľúbenejšia je klasifikácia podľa triedy zaťaženia.

Podľa tohto dokumentu sú šrafy rozdelené na:

• Ľahké (plné a malé) - možno použiť v oblastiach peších, zelených a súkromných domácností.
• Médiá - používajú sa na parkoviskách a chodníkoch.
• Ťažké - sú inštalované na vozovke so strednou a vysokou intenzitou dopravy.
• Ťažký kufor - používa sa na medzimestských diaľnicach s vysokou dopravou.
• Veľmi ťažké namontované v skladoch, letiskách, prístavoch atď.

Okrem toho sú šachty šachty rozdelené do niekoľkých kategórií v závislosti od materiálu výroby. Práve táto klasifikácia budeme venovať nasledujúce časti článku.

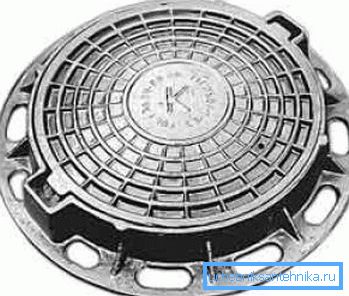

Litinová konštrukcia

Špecifikácia podľa GOST

Najbežnejšie sú dnes liatinové konštrukcie. GOST na liatinové šachty pre šachty zabezpečuje zhodu s nasledujúcimi požiadavkami:

• Konštrukcie, ktoré spĺňajú túto normu, by mali byť vhodné pre jednu zo štyroch veľkostí: ľahké, ťažké, ťažké trup a opravy. Hmotnosť výrobkov musí zodpovedať ich druhu.
• Každá čiapočka musí byť označená na určený účel. Hlavné symboly označenia sú: B - systémy na zásobovanie vodou, K - kanalizačné siete, D - požiarne hydranty, D - systémy pre prietok dažďovej vody.
• Povrch krytu by mal byť rebrovaný. Rebrá môžu mať vlnitý alebo tangenciálny tvar (pozri výkresy a diagramy výrobku).

• Krky sa vyrábajú vstrekovaním z liatiny značky СЧ15 a vyššie. Na výrobu obalov použitých surovín nie nižších ako SCh45.

Venujte pozornosť! Ak je konštrukcia vybavená zariadením gumového tesnenia, potom podľa GOST 3634 - 99 jeho tvrdosť nesmie byť menšia ako 40 jednotiek.

Klady a zápory

Výhody liatinových poklopov sú zrejmé:

• Materiál odoláva nákladom až 75-80 ton.
• Pri dodržiavaní výrobnej technológie je zaručená trvanlivosť produktu.
• Teplotné deformácie masívnych kovových častí sú minimálne.

Nevýhody sú tiež prítomné:

• Vysoká cena
• Značná váha a ako dôsledok - ťažkosti s posunutím krytu.
• Možnosť vzniku elektrického oblúka pri kontakte s kovom.
• A čo je najdôležitejšie, tieto poklopy systematicky ukradnú a prechádzajú do taviaceho zariadenia.

Výrobky z polymérneho piesku

výroba

Ako alternatíva k odlievaným liatinovým konštrukciám je dnes navrhnuté použitie poklopov vyrobených z materiálu polymérneho piesku.

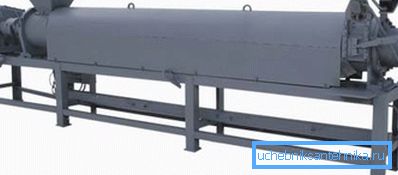

Tieto výrobky sa vyrábajú podľa nasledujúcej schémy:

• Polymérne suroviny s vysokou pevnosťou sa zahrievajú na teplotu vyššiu ako 300 ° C⁰ S dosiahnutím maximálneho obratu.
• V roztavenom polyméri sa vedie opatrne preosievaný kremenný piesok, ako aj farbiace a stabilizačné prísady.
• V závislosti od použitého pigmentu môže byť produkt zelený, červený, oranžový - vo všeobecnosti sa môže stať neviditeľným na pozadí povlaku a kontrastuje s priťahovaním pozornosti.
• Výsledná zmes sa mieša až do homogénnej hmoty.
• Kovová výstuž je položená v špeciálnych tvaroch. Hrúbka výstužných tyčí v značnej miere určuje pevnosť výrobku.

Venujte pozornosť! Prítomnosť výstuže uľahčuje hľadanie poklopov ukrytých pod snehom a ľadom. Ak chcete nájsť šachtu na ľadovej ceste, stačí použiť najjednoduchší detektor kovov.

• Zmes polymér-piesok sa naleje do vystuženej formy, po ktorej sa táto časť dodá do lisovacieho úseku s ďalším sušením.
• Hotový výrobok sa odstráni a podrobí sa dokončeniu spracovania - vyrovnanie okrajov, odstránenie ostrosti atď.

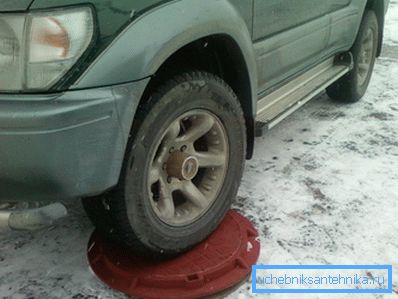

V závislosti od hrúbky polyméru a priemeru výstužnej tyče sa poklopy z polymérového piesku delia na niekoľko kategórií:

• Ľahká - váži nie viac ako 45 kg, môže vydržať záťaž až do 3 ton. Optimálna voľba pre väčšinu osobných pozemkov a súkromného vlastníctva.
• Stredné - majú takmer rovnakú hmotnosť, ale vďaka použitiu silnejšej výstuže môže vydržať zaťaženie až 6 ton. Môže sa zmesť na cestách s nízkou premávkou.
• Ťažká - váži viac ako polovicu centrára, "drží" až 15 ton, sú takmer plnohodnotnou náhradou za liatinu na cestách.

Výhody a nevýhody

Tento typ produktu má niekoľko výhod:

• Nosnosť je dostatočná na použitie vo väčšine situácií.
• Vzhľadom na pomerne malú hmotnosť poklopov sú ľahko namontované vlastnými rukami.
• Sofistikovaný dizajn uľahčuje otváranie a zatváranie poklopu.
• Na rozdiel od kovových výrobkov, veko a krk sa navzájom "nelepia" ani v tvrdých mrazoch.

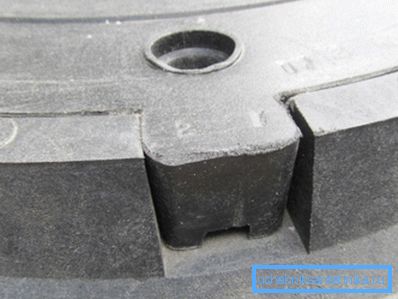

Venujte pozornosť! Dodržanie dimenzovanej mriežky v lisovacom stupni umožňuje dosiahnuť maximálnu tesnosť šachty.

• Materiál (polymér-pieskový kompozit s prísadami) nie je vystavený hnilobe a korózii a nedeformuje ani pri ostrých zmenách teploty.
• Prietok je celkom mrazuvzdorný, pretože zmes pri nižších teplotách nestráca silu.
• Náklady na výrobky sú tiež nižšie ako náklady na výrobu liatiny. To sa vysvetľuje jednoduchosťou technologického procesu: výroba nevyžaduje pec schopnú taviť kov.

Hlavným prínosom je však nedostatok záujmu zo strany vetrov. Kradnúť takéto výrobky nemá zmysel, pretože obsahujú minimálne množstvo kovu. A je veľmi ťažké ho extrahovať z polymérneho monolitu.

Pokiaľ ide o mínusy, prebiehajú aj:

• Pri cestách s extrémnym zaťažením je lepšie vybrať liatinu. V každom prípade sa hromadná výroba polymérových poklopov s nosnosťou viac ako 50 ton doposiaľ nerealizovala.
• Trvanlivosť naplneného polyméru je tiež nižšia ako kov. Pokyn pripojený k väčšine týchto výrobkov zaručuje službu 20 rokov. V skutočnosti je toto obdobie v skutočnosti oveľa vyššie, ale ešte po 40 rokoch bude potrebné zmeniť poklopy. Pokiaľ ide o výrobky z liatiny, dnes na niektorých miestach tie, ktoré boli ešte obsadené počas "NEP", slúžia perfektne.

Iné odrody

Prirodzene, zoznam použitých častí nie je obmedzený na tieto dve odrody.

Medzi najpopulárnejšie okrem liatinového a polymérového piesku patria aj plastové a železobetónové poklopy:

• Plastové konštrukcie sú vyrobené z technopolymérov na báze PVC. Najbežnejšou metódou je vstrekovanie.
• Výhody plastových konštrukcií poklopov zahŕňajú nízku hmotnosť a relatívne nízke náklady.
• Súčasne značná elasticita a vysoká krehkosť pri nízkych teplotách obmedzujú použitie týchto produktov. Najčastejšie sa používajú v záhradných pozemkoch a sú inštalované tam, kde prakticky nikto nechodí.

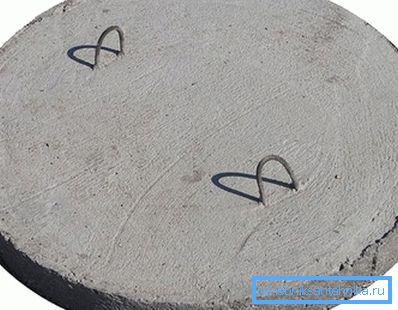

• Aj železobetónové konštrukcie s oceľovou výstužou sa často používajú. Majú dobrú bezpečnosť, pretože môžu byť inštalované na staveniskách a iných podobných objektoch.
• Pri extrakcii časti z krku sa používa oceľová konzola, ktorá je pri výrobe zváraná na výstužnú klietku.
• Kľúčové nevýhody betónových výrobkov - neestetický vzhľad a ťažkosti pri inštalácii s krkom. Vo väčšine prípadov sa betónový "korok" používa ako dočasné opatrenie, napríklad na zablokovanie otvoru v studni pri krádeži pravidelného liatinového poklopu.

záver

Na vašom webe je možné použiť šachtu z polymérových pieskových šacht, spolu s plastovými a liatinovými výrobkami. (Pozri tiež článok Plastové viečko pre studňu: ako si vybrať.) Je dôležité vybrať si model, ktorý najlepšie zodpovedá úlohám, ktoré mu boli pridelené.

Výrobky z vystuženého betónu by sa však mali používať iba v štádiu výstavby: nevyzerajú veľmi krásne a pravidelne narazíte na vyčnievajúcu hranu. Podrobnejší prehľad opísaných podrobností nájdete v tomto článku.
