Ručné čerpadlo pre hlavné rozdiely a typy zariadení

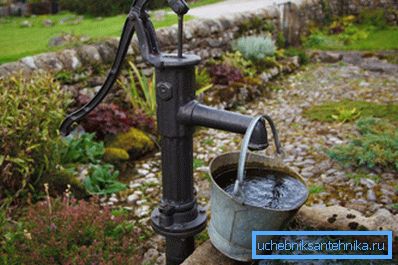

V súčasnosti je prevažná väčšina zdrojov vybavená elektrickým zariadením na čerpanie vody a ručné čerpadlá pre studne sú pomerne zriedkavé. Medzitým je tento typ zariadenia ideálny ako zálohová možnosť v prípade výpadkov prúdu a ako hlavný typ prívodu vody na pozemku.

Každý vie, že katastrofy spôsobené počasím a poruchy zariadenia môžu ponechať celé oblasti bez elektriny, v takom prípade ručné čerpadlo slúži ako záruka, že nikdy nebudete mať žiadne prerušenia.

Typy a vlastnosti zariadení

V skutočnosti možnosti pre ručné zariadenia na čerpanie vody nie sú tak veľa, väčšina z nich sa líši v konštrukčných vlastnostiach a konfigurácii použitých uzlov. Princíp činnosti je podobný pre všetky zariadenia, ale líšia sa v závislosti od hĺbky, od ktorej sa voda odoberá.

Pístové čerpadlá

Ako viete, tento typ zariadenia je najvhodnejší pre vrty v hĺbke typu Abyssinian, ale môže sa použiť aj vo vode s inou konfiguráciou. Hlavnou výhodou týchto zariadení je jednoduchosť a spoľahlivosť..

A ak máte malú sadu vybavenia, náradie, ak si prajete, môžete vytvoriť ručné vodné čerpadlo pre studňu s vlastnými rukami. Musíte priznať, že je nepravdepodobné, že sami môžete urobiť akýkoľvek iný typ zariadenia.

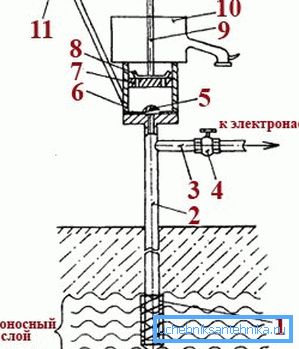

Zvážte podrobne všetky funkcie tohto návrhu:

• Voda je odvádzaná z vodonosnej vrstvy cez prívod vody 1. V závislosti od typu studne môže ísť o hru s filtrom (vrstva habešskej), sieťový filter alebo plastový filter.
• Rúrka 2 vedie k povrchu zeme, jej priemer a dĺžka sa môže meniť, ale treba mať na pamäti, že musí spĺňať nasledujúce požiadavky: vzhľadom na skutočnosť, že čerpadlo nasáva vodu, steny rúrok musia byť tuhé. Najlepšie prispôsobené kovu alebo plastu.
• Ak sa ručné čerpadlo použije paralelne s elektrickým čerpadlom, potom pred čerpacími stĺpmi je potrebné odvzdušniť rúrku, cez ktorú prúdi voda do domu.
• Ďalším dôležitým detailom pri súčasnom používaní dvoch typov zariadení je kohútik na vetve. Keď ručne pumpujete vodu, musí byť zatvorená, inak voda bude mať dva smery a budete musieť veľa pumpovať. Ale najjednoduchší spôsob, ako dať spätný ventil, a nemusíte neustále blokovať linku.
• Potom nasleduje telo ručného čerpadla, v ktorom sú umiestnené všetky hlavné pracovné časti.

• Diskový ventil 5 pracuje nasledovne: keď piest stúpa, vytvára sa pod ním vákuum, čím sa membrána otvára a celý priestor je naplnený vodou.
• Valec 7 je hlavná čerpacia jednotka, ktorá, pohybujúca sa hore a dole, pumpuje vodu cez dva ventily.
• Piestový ventil 8 je umiestnený na hornej strane a pracuje podľa nasledujúceho princípu: piest sa pohybuje dolu, stlačí na vodu, čím uzatvára ventil 5, otvára aj piestový ventil a priestor je naplnený vodou. A keď sa mechanizmus pohybuje nahor, rovnaká sila vody zatvára ventil 8 a kvapalina sa stlačí do nádoby alebo okamžite vyleje.
• Kapacita 10 môže alebo nemusí byť v dizajne, to všetko závisí od charakteristík použitia.
• Piest sa pohybuje pomocou tyče 9, ktorá je spojená závesom s vyvažovacou tyčou, ktorá tiež slúži ako pracovná rukoväť.

Ako vidíte, základné princípy fyziky sú základom fungovania tohto mechanizmu. V dizajne nie je nič zložité, takže je tak spoľahlivé a nenáročné.

Treba poznamenať, že je možné použiť piestové čerpadlá s hĺbkou vody najviac 10 metrov, inak podtlak vytvorený zariadením nebude stačiť na to, aby zvedal vodu. (Pozri tiež článok Pripojenie čerpacej stanice do studne pomocou vlastných rúk.)

Čerpadlové čerpadlá

Tento typ zariadenia sa v mnohých ohľadoch podobá predchádzajúcemu, ale existujú štrukturálne rozdiely, na základe ktorých takéto čerpadlá môžu vyčerpať vodu z veľkých hĺbok. Ich hlavnou výhodou je umiestnenie čerpacieho mechanizmu, je to na dne, takže hĺbka na tom nezáleží.

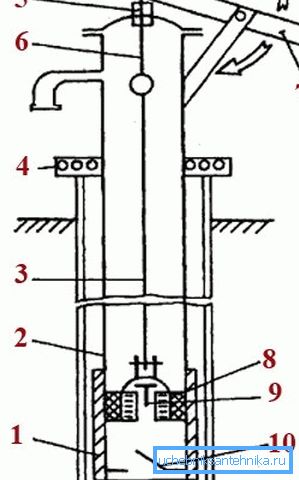

Zvážte princíp fungovania tohto zariadenia:

• Valec čerpadla 1 je umiestnený na úplnom spodku konštrukcie, hlavnou vecou v tomto uzle je pevnosť a geometrická správnosť.
• Valec je pripojený k vodovodnej rúre, ktorá ide na samotný povrch, kde je pevne pripevnená na plášti studne alebo na betónovej stene studne so špeciálnou svorkou.
• Rúrka k povrchu je súprava tyčí 3, ktorou sa sily prenášajú do mechanizmu.
• Tyče sú pomocou špeciálneho systému pripojené k hlavnej čerpacej jednotke, piestu 8. Táto časť by mala byť dobre namontovaná na valci, pretože výkon systému priamo závisí od toho.
• Na dne valca je nasávací ventil 10, ktorý môže mať rôzne konfigurácie - ako kotúč a guľôčku. Otvára sa, keď sa piest pohybuje hore a zatvára, keď sa pohybuje nadol.
• Ventil 9 je umiestnený uprostred piestu, mal by to byť špeciálna drážka pre lepší výkon.
• V hornej časti tyče je spojená tyč 6, ktorá je otočne spojená s váhovou váhou 7, ktorá vykonáva funkcie pohonnej rukoväte.
• V mieste odtoku trupu z tela je umiestnené olejové tesnenie 5, ktoré slúži na zabránenie vstupu nečistôt a zrážok do konštrukcie.

Tip! Ako ukazuje prax, najlepšie tesnenie piestu vo valci môže byť zaistené pomerne jednoduchým spôsobom: pripevnením kaučuku alebo kože na hornú časť vyrezávajte podľa vzoru otvorov.

Hlavné črty prevádzky čerpacích čerpadiel, ktoré je potrebné vziať do úvahy:

• Pamätajte, že spodný ventil by mal byť vždy vo vode, takže je potrebné potrubie ponoriť do vody, aby pri čerpaní konštrukcie nebola nad hladinou vodného horizontu.
• Pri inštalácii a upevnení konštrukcie musí byť piest nastavený tak, aby v spodnej polohe nedosahoval ventil o 5-6 centimetrov.

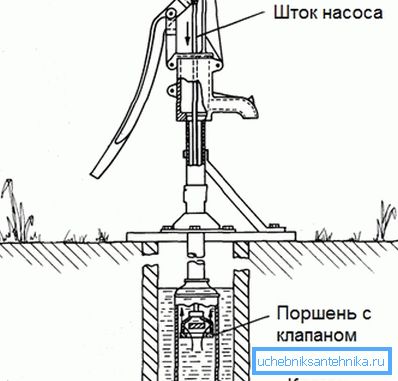

Princíp fungovania zariadenia je celkom jednoduchý: keď sa piest pohybuje nadol, spodný ventil sa zatvára a tlak vody otvára horný ventil, v dôsledku čoho kvapalina prechádza do priestoru nad valcom. Pri pohybe smerom hore sa postup obráti: voda zavrie horný ventil a pod tlakom podtlaku otvorí spodný ventil.

Hlavné črty samoobslužného čerpadla

Ako viete, zariadenie je možné zakúpiť v hotovej podobe, ale často je jeho cena pomerne vysoká a takéto náklady nie sú opodstatnené pri použití v dachu alebo ako záložná možnosť.

V takomto prípade môžete zariadenie urobiť sami a naše pokyny vám pomôžu:

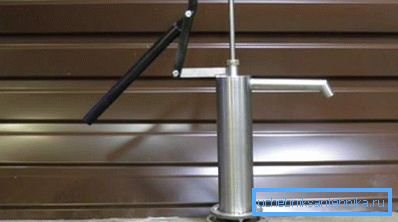

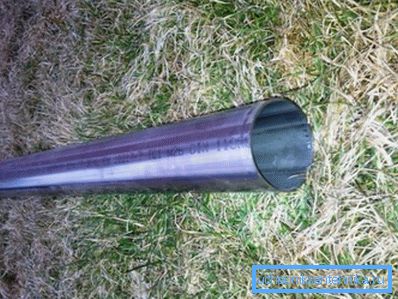

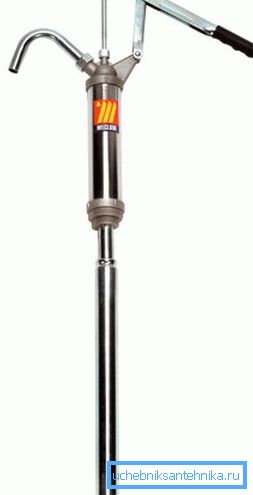

• Puzdro čerpadla, ideálna voľba - kus rúrky z bežnej alebo nehrdzavejúcej ocele. Dĺžka dielu by mala byť približne 80-100 cm. Pred použitím by sa vnútorný povrch mal kontrolovať hladkosť, aby sa dosiahol čo najlepší výkon.

• Horný kryt je vyrobený buď z kovu, alebo z odolného plastu. Otvor pre drieku je vytvorený v strede a na zaistenie najvyššej spoľahlivosti je namontovaná tesniaca príruba.
• Ďalej je potrebné postarať sa o výrobu piesta - vhodného plastu alebo kovu. Ideálny - kus rúrky menšieho priemeru, ktorý prechádza dovnútra s malými medzerami. Nezabudnite na gumovú alebo koženú pečať, čím silnejší bude piest, tým vyššia bude výkonnosť, avšak príliš tesné nasadenie sťažuje správne fungovanie čerpadla.
• Rúry, na ktorých voda bude prúdiť, musia byť dostatočne silné a husté, použitie hadíc nie je povolené.
• Venujte zvláštnu pozornosť ventilátorom, mali by byť dosť spoľahlivé, aby nedochádzalo k prenikaniu vody, keď čerpadlo nefunguje. Táto práca sa najlepšie vykoná s pomocou kvalifikovaného odborníka.

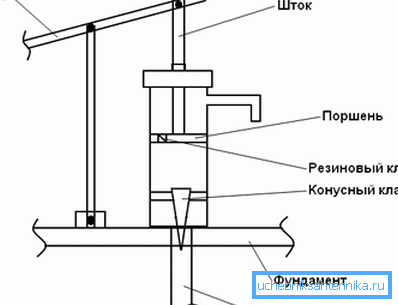

Dôležité upozornenie! Mnohí robia chybu pri inštalácii čerpadla bez základne, následne sa uvoľňuje, čo môže viesť k poškodeniu jednotlivých komponentov. Najlepšie je pevne fixovať telo a ak je to habešská studňa, môžete vylievať malú kravatu.

záver

Napriek celkovej automatizácii našich živností je lepšie mať vždy možnosť zálohovania v prípade výpadkov elektrickej energie. (Pozri tiež článok Ako vybrať čerpadlo pre studňu: kritériá výberu.) Preto ručné pumpy nikdy nestratia svoj význam. Videá v tomto článku vám pomôžu lepšie pochopiť tento typ zariadenia.
