Robíme inštalatérske práce v súkromnom dome

Ak sa rozhodnete robiť inštalatérske práce v súkromnom dome s alebo bez akumulačnej nádrže, znamená to, že na tento účel máte možnosť využiť studňu alebo studňu (artesián alebo piesok). Na čerpanie vody v takýchto prípadoch sa používajú povrchové (hydrofóry) a ponorné (hlboké) čerpadlá, ale druhá možnosť je výhodnejšia z hľadiska technických parametrov.

Preto sa budeme zaoberať inštaláciou ponorného čerpadla a zapojenia polypropylénových rúrok a navyše ukážeme video v tomto článku.

Autonómne zásobovanie vodou

Odporúčania. Ponorné čerpadlá sú vibračné a odstredivé, ale systém zásobovania vodou v súkromnom dome bude lepšie s odstredivou jednotkou. Faktom je, že vibračné čerpadlá sú lacnejšie, ale ich technické vlastnosti sú tiež nižšie. Okrem toho prívod vibračnej vody spôsobuje dobré nafukovanie, čo vedie k zníženiu prietoku.

Doba prietoku

• Aby ste vedeli, že váš vodný zdroj (studňa alebo studňa) postačuje pre potreby farmy, musíte určiť jeho prietok, ktorý sa meria v m³/ s, m³min, m³/ hodina a m³/ deň. To znamená, že musíte určiť, ako rýchlo sa zdroj doplní pri príjme vody.
• Preto je potrebné vyčerpať všetku vodu zo studne (dobre) a merať čas strávený na nej (je dobré použiť čerpadlo na tieto účely). Teraz vypočítajte objem čerpanej vody - to môže byť vykonané pomocou dlhého pásku alebo kábla - merať vzdialenosť od statickej úrovne k povrchu zeme a vzdialenosť od povrchu k spodnej - rozdiel medzi nimi bude výška vodného stĺpca.
• Okrem statiky je potrebné určiť statickú úroveň - určuje sa pri príjme vody, statická úroveň sa zníži a nakoniec sa nainštaluje na jednom mieste - to bude dynamická úroveň (u čerpadiel rôznych výkonov sa táto hodnota líši).
• Debit je určený vzorcom: Dt = V / (H_rámus-H_stat) * H_w. Tu Dt je požadovaný prietok v m.³/ hod, V je rýchlosť čerpania v m³/ hodina, H_rámus - dynamická úroveň, H_stat - statická úroveň, H_w - výška vodného stĺpca zo spodu na statický štítok.
• Výkon ponorného čerpadla by nemal prekročiť prietok zdroja a môžete získať údaj, ktorý potrebujete, ak zhrnete všetky prívody vody v dome a na mieste. Pre jednoduchosť sa môžete zamerať na nižšie uvedenú tabuľku, pomocou ktorej môžete vytvoriť projekt zásobovania vodou v súkromnom dome.

Približná spotreba vody v rôznych kúpeľniach

zemné práce

Ak chcete zistiť, ako získať systém zásobovania vodou v súkromnom dome, potrebujete poznať hĺbku zamrznutia pôdy vo vašej oblasti - hĺbka výkopu bude závisieť od tohto ukazovateľa - najlepšie je to urobiť 50 cm pod týmto kritickým bodom.

Ďalej musí byť dno zákopov naplnená vrstvou piesku minimálne 2-3 cm vysoká - toto opatrenie slúži ako ochrana polyetylénovej rúry pred jej poškodením rôznymi ostrými predmetmi, ktoré môžu byť v zemi (sklo, kamene, drôt). Pri plnení potrubia a kábla tiež najprv nalejte piesok a potom hádzať do zeme.

Odporúčania. Aby bol piesok nalievaný do výkopu, nie je vôbec potrebné používať tamper. Je dostatočné na to, aby sa nalial vodou a okamžite sa vyčerpá

Okrem výkopu budete musieť vykopať jamy na stenu zvnútra i zvonku, aby ste mohli začať s polyetylénovou rúrkou pod základňou alebo pod jej základňou.

Ak máte monolitickú základňu, potom v páse je nevyhnutne armáda, ktorá vám nedovolí použiť diamant alebo rezačku na pokrývanie - otvor bude musieť byť vyfrézovaný dlátom a vŕtačkou a armatúru, ktorá sa má brúsiť. Mohli by ste však prechádzať pod základňou, ale pre to musí byť vonkajšia a vnútorná jamka dostatočne hlboká.

Ak máte studňu, potom budete musieť vŕtať do jamky otvor, ale inštrukcie zabezpečujú ich výrobu pomocou drôtu alebo výstužnej klietky, preto nemôžete použiť jadrovú mlyn.

Najvhodnejším spôsobom, ako to urobiť, je vŕtať - nakreslite kruh s požadovaným priemerom a vyvŕtajte otvor po obvode s minimálnou vzdialenosťou medzi otvormi, ako na hornej fotografii. Potom je možné vyraziť kúsok z betónu kladivom alebo dlátom a na to sa dá použiť kladivové vŕtačky.

Použitie adaptéra

V takých prípadoch, ak je vedenie v súkromnom dome vykonané z vrtu, potom sa môže použiť adaptér pre vrt - toto zariadenie vykonáva rovnakú úlohu ako kompresný rohový adaptér, aj keď jeho cena je o niečo vyššia. Je umiestnená pod úrovňou zmrazovania zeme a my vám teraz povieme, ako to urobiť.

Spravidla sa výrobné a obalové potrubie pri vŕtaní studne získava vyššie, ako je potrebné, preto prebytočná časť je jednoducho odrezaná brúskou, po ktorej je hrot nastavený. Ale budeme mať ešte adaptér - otvor pre to je vyvŕtaný diamantovým korunovým rezačom vhodného priemeru.

Ak chcete nainštalovať a upevniť časť adaptéra potrubím na potrubí, budete musieť skrutku zaskrutkovať na druhú polovicu - na to je špeciálny závitový otvor. Polyetylénová rúrka (HDPE) s priamym stláčaním na konci môže byť použitá ako tyč - niť sa jednoducho hodí. Len dávajte pozor, aby adaptér nebol ľubovoľne odpojený a neklesol do studne.

Nasaďte adaptér do úrovne otvoru a pomocou prstov z vonkajšej strany ťahajte trysku a maticu na ňu otočte, aby ste ju mohli zaistiť - potom môžu byť diely oddelené.

Teraz je spätný ventil naskrutkovaný na ponorné čerpadlo tak, aby voda neklesla pod tlakom a našroubujeme HDPE potrubie (nízkotlakový polyetylén) požadovanej dĺžky pomocou kompresného kovania - čerpadlo by sa malo ponoriť pod dynamickú úroveň najmenej o 30 cm. Strana HDPE je tiež navinutá na spojke, ktorá spája 32 mm potrubie s odnímateľnou časťou adaptéra.

Teraz to musíte urobiť sami pomocou tyče, spustite čerpadlo do studne a vložte vymeniteľnú časť na predtým pevnú časť - špeciálne mazivo nedovolí, aby voda prenikla do spoja. Nebude možné použiť jamkový adaptér pre studňu, pretože betónové prstence sú príliš hrubé steny a pre montáž nie je dostatočná dĺžka potrubia.

Montáž potrubia a čerpacia stanica

Ako už bolo spomenuté vyššie, dodávka vody do súkromného domu, budeme robiť 32 mm nízkotlakové polyetylénové potrubia. Za týmto účelom pripevnite adaptér priamo k adaptéru, alebo ak nie je nikto, pripojte ho pomocou kompresného rohu - môžete ho vidieť na hornej fotke.

Potrubie musí byť vytiahnuté z studne do domu - na miesto, kde bude čerpacia stanica inštalovaná - najčastejšie na tento účel zakopajú dieru v podlahe, položia ju na murované murivo a betón.

Teraz sa obrátime na montáž čerpacej stanice - ak pochybujem o hĺbke tesnenia, mali by ste premýšľať o tom, ako ohriať zásobovanie vodou, ak zmrzne. V takýchto prípadoch hneď za polyetylénovou rúrkou je do nej vložený kovový tee, ktorý vstupuje do vykurovacieho kábla, ako je znázornené na hornej fotografii. V prednej časti tela môžete inštalovať guľový ventil - s ním môžete vypúšťať všetku vodu zo systému.

Po odparení sa namontuje kmeňový ventil a hrubý filter. Po filtri je nainštalovaný blok s tlakovým spínačom a snímačom suchého chodu, ale bolo by lepšie, ak si tieto zariadenia zakúpite oddelene od seba - potom, ak niektorú z nich zlyháte, už nebudete musieť meniť celú jednotku.

Na tej istej lokalite budete musieť nainštalovať membránovú nádrž - s jej pomocou vytvorí systém tlak a zásobovanie vodou, a nezabudnite vložiť jemný filter pred jednotku skladania vody (zvyčajne sa takéto zariadenia vyrábajú s kazetami).

Čerpadlo je pripojené k sieti pomocou kábla - ak je studňa, na špičke sú špeciálne pripojovacie svorky a špeciálny skrutka na upevnenie kábla, na ktorom je čerpadlo zavesené. Ak máte studňu, potom kábel prechádza cez otvor v betónovom prstenci a kábel sa spojí na iný kus pomocou zákrutov a tepelných dýz.

Poznámka. Po montáži čerpacej stanice je potrebné vykonať skúšobný štart čerpadla a skontrolovať všetky prípojky. Ak nenájdete žiadny únik nikde, potom cementovú maltu alebo lepidlo na obkladačku cementujte do priechodov v podklade alebo v kruhu studne v mieste priechodu rúrky. Naplňte rúrku a kábel pieskom, naplňte ho vodou, aby ste ho mohli zmrštiť a vrhnite do zeminy zákop.

Polypropylénové vedenie

Spoje polypropylénových rúrok, ktoré sa najčastejšie používajú na elektroinštalačné práce, sa vykonávajú pomocou špeciálnej spájkovacej lišty a trysiek, ktoré sú zvolené podľa ich priemeru. Polypropylénové tvarovky, ako sú odpaličky, spojky, uhly 32a, 45p a 90 °, rovnako ako armatúry s vonkajším alebo vnútorným závitom na jednej strane a PPR kohútiky.

Okrem toho náklady na inštaláciu v súkromnom dome z polypropylénových rúrok sú oveľa nižšie ako podobné zariadenia vyrobené z kovového alebo kovového laminátu.

Tabuľka parametrov zvárania potrubia SPR

Pri zváraní rúrok na inštaláciu v súkromnom dome neprehrievajte ani neposúvajte montážny otvor ďalej, ako je potrebné, pretože to vedie k zablokovaniu - polypropylén sa vyrovná a kanál zablokuje. Aby bolo spájkovanie správne, ako na fotografii č. 4, musíte vydržať čas ohrevu a ochladzovania prietokovej rúry a tiež dodržiavať rozmery vstupu trubky do armatúry - tieto parametre môžete vidieť v tabuľke vyššie.

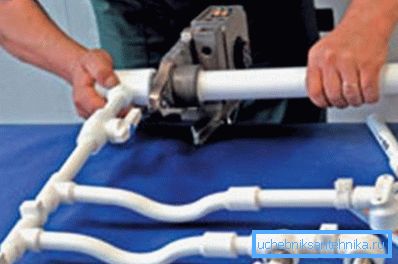

Pre ľahšiu inštaláciu vám bude oveľa jednoduchšie, ak sa spájkovacie práce vykonávajú v blokoch, ale na to potrebujete asistenta, inak, ako umiestniť zostavený blok alebo dlhú rúrku. Váš partner bude musieť držať potrubie alebo zváraný profil iba v požadovanej polohe, aby fixácia bola rovnomerná. PPR rúry sú pripevnené s konzolami alebo omietnuté s bleskami.

záver

Na záver by som chcel povedať, že autonómny systém zásobovania vodou v súkromnom dome priamo závisí od prevádzky čerpadla a to je ovplyvnené počtom cyklov jeho štartov a zastávok. Výrobné nastavenie sa zastaví pri tlaku 3 atmosfér a začína pri 2 atmosfér. Nastavenia tlakového spínača však môžete zmeniť nastavením na 5 a 1,5 atmosféry.
