Radiátorový uzatvárací ventil - podrobný popis a inštalácia

Inštalácia batérie slúži nielen na upevnenie chladiča na stenu a pripojenie prívodných a spätných potrubí k nemu. Je tiež potrebné inštalovať potrebné ventily, najmä ventily, a termostat nebude nadbytočný.

To zvýši flexibilitu vykurovacieho systému.

Prečo potrebujete ventily pri inštalácii batérie

Vo všeobecnosti by táto kategória zariadení mala zahŕňať nielen žeriavy rôznych typov, ale aj rôzne tlmiče, ventily. A ventily pre radiátory tiež obsahujú zástrčky, ktoré sú inštalované na otvory na boku batérie.

Pri inštalácii batérie odporúčame použiť:

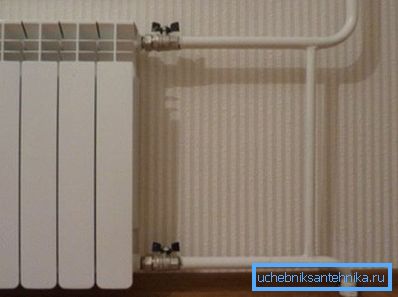

• niekoľko guľových ventilov - sú užitočné pre rýchle zastavenie toku chladiacej kvapaliny do batérie. Za týmto účelom je usporiadaný obtok a na prívodnom a vratnom potrubí sú inštalované ventily;

• Keď je k systému pripojený radiátor, môže sa použiť špeciálna kohútik, v ktorej je možné rýchlo prepláchnuť vodu.

Z regulačného zariadenia je užitočný automatický termostat, ktorý vám umožní zmeniť prenos tepla každej batérie samostatne. Vďaka tomu bude možné ušetriť na vykurovaní a v dome bude pohodlnejšie.

Dávajte pozor! Termostat je pripojený k samotnému radiátoru, následne kohútik, potom obtokový potrubie. Iba pri takejto sekvencii funguje systém normálne.

Podrobné charakteristiky ventilov

Bežná prevádzka vykurovacieho systému závisí vo veľkej miere od správneho výberu typu žeriavu pre konkrétnu úlohu. Preto má zmysel podrobnejšie zvážiť typy ventilov a ich rozsah.

Guľové kohúty

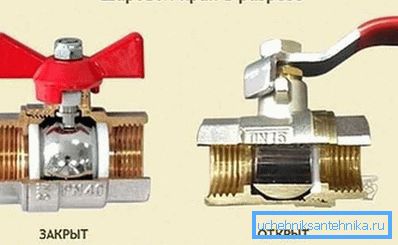

Guľový ventil pre vykurovací radiátor sa nazýva tak, pretože jeho uzamykacia časť má tvar guľôčky s otvorom v strede. A princíp jeho práce spočíva v tom, že jedna obratka rukoväte blokuje prívod vody potrubím.

To je veľmi užitočné, napríklad ak sa batéria rozbehne a vypne napájanie takmer okamžite, ak sa použije skrutkové zariadenie na rovnaký účel, potom by ste museli stráviť oveľa viac času.

Okrem gule nájdete aj analógy s kónickou alebo valcovou uzamykacou časťou na trhu (tieto boli použité v ruských samovaroch). Ale pokiaľ ide o výkonnosť, lopta je mimo konkurencie. Kužeľ, napríklad, sa vyznačuje zvýšeným opotrebením.

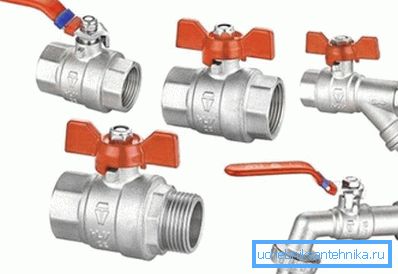

Pokiaľ ide o výber guľového ventilu, je potrebné vziať do úvahy jeho rozmery a typ kovu, z ktorého je vyrobený (je potrebné, aby spolu s kovom chladiča netvoril galvanický pár).

Tiež by sa mala venovať pozornosť veľkosti otvoru v uzatváracej časti:

• plné nudné - v nich priemer otvoru presne zodpovedá vnútornému priemeru samotnej rúry. Z tohto dôvodu po inštalácii v otvorenom stave neznižuje množstvo vody vstupujúce do batérie;

• standard - v nich je priemer otvoru o 20% menší ako vnútorný priemer potrubia. Pri použití tohto modelu dosahujeme zníženie prenosu tepla z radiátora o 10-15%;
• nie plné - kvôli malému otvoru v loptičke sa prietok kvapaliny zníži približne o polovicu.

Venujte pozornosť! Vzhľadom na to by sa pre inštaláciu pred batériou mali používať len plnochodové uzamykacie zariadenia.

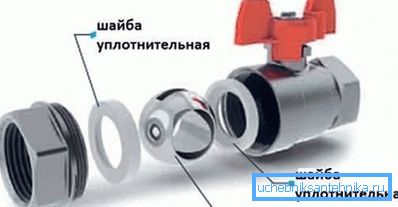

Pokiaľ ide o to, ako vyzerá zariadenie uzatváracieho ventilu radiátora, v časti sa zobrazí kovová guľa a tesnenie, ktoré zaisťuje tesnosť v zatvorenom stave. Relatívne nedávno sa na trhu objavili polymérové ​​uzatváracie ventily, ktoré sú vhodné na inštaláciu na akomkoľvek radiátore bez ohľadu na materiál, z ktorého sú vyrobené.

Venujte pozornosť! Modely s plastovým krytom pre pevnosť dosť podradené kovu. Ale hrúbka viac, je potrebné zvážiť pri výbere.

Tradičnejšie možno považovať kovové kohútiky. Zvyčajne sa používa buď mosadz alebo jeho zliatiny, takže by nemal byť problém s kombináciou kovov.

Má iba 2 pracovné miesta, a preto patrí do triedy "zastavovacích ventilov". Na predaj nájdete trojcestné ventily, ktoré je možné použiť aj pri pripojení radiátorov. Všetok rozdiel spočíva v tom, že pracovná poloha 3 a prietok vody môžu byť smerované v jednom z dvoch smerov.

Cena takýchto zariadení je nízka a vzhľadom na flexibilitu vykurovacieho systému sú dodatočné náklady odôvodnené.

Uzavierací ventil

Táto kategória zariadení sa môže použiť na pripojenie radiátorov (v 2-trubkovom vykurovacom systéme). Vďaka svojmu dizajnu umožňujú ventily, ako napríklad guľové ventily, rýchlo zablokovať tok vody do batérie a nie je potrebné prerušiť prevádzku vykurovacieho systému. Môžu byť tiež použité na pohodlné odvádzanie vody z ohrievača alebo naplniť ju kvapalinou.

Venujte pozornosť! Priamy uzatvárací ventil chladiča v základnom usporiadaní nezabezpečuje inštaláciu vypúšťacieho ventilu. Užitočný prídavok je však možné zakúpiť samostatne.

Pokiaľ ide o účelnosť nákupu, z technického hľadiska nie je nijaký rozdiel, aby sa na vratné potrubie umiestnil guľový ventil alebo aby sa zvolil uzatvárací ventil. Ak je prívodné potrubie aspoň jednoduchým termostatom, obidve možnosti budú pracovať rovnako.

Avšak rozdiely v konštrukcii guľového ventilu a uzatváracieho ventilu stále existujú. Prvý môže byť len v otvorenej / zatvorenej polohe, ale hexagonálny ventil môže regulovať tok chladiacej kvapaliny.

Výrazné rozdiely sú vo vzhľade. Guľové ventily sú vyrábané s jasne viditeľným červeným "motýľom", ale uzatvárací ventil chladiča vyzerá oveľa lepšie.

Nemá ventil na otáčanie tak, aby sa silne nevyčnieval z rúr a samotnej batérie. Jeho cena je vyššia ako cena guľového ventilu, ale vzhľadom na to, že vykurovací systém nie je vyrobený na 1 rok, môžete ho tiež minúť.

Odtokový ventil, ktorý sa používa na vypúšťanie vody z chladiča, je inštalovaný na uzatváracom ventile. Pri jeho otáčaní špeciálnou rukoväťou je prívod vody do radiátora zablokovaný.

Inštalácia kohútika

Celý proces trvá len pár minút, všetko môžete robiť vlastnými rukami bez pomoci špecialistov. Je potrebné iba nepokúšať sa, napríklad mierne zaujatosť pri inštalácii ventilu na potrubie môže viesť k vážnemu úniku počas vykurovacej sezóny.

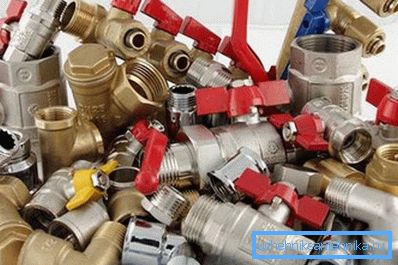

Výrobcovia vyrábajú ventily s niekoľkými typmi pripojení. Na predaj je možné nájsť žeriavy pre zvarový spoj, prírubu, muftovy. Typ neodvzdušniteľného spoja sa nedá odporučiť z dôvodu ťažkostí s budúcimi opravami, typ prírubového spoja sa používa iba v priemyselných podnikoch av každodennom živote sa uprednostňujú odnímateľné kĺby.

Najčastejšie používané žeriavy s maticou alebo americkou pevnosťou sú zaistené vysoko a intenzita práce je minimálna.

V tomto prípade je potrebná väčšia pozornosť v prípravnej fáze:

• musíte rozhodnúť o type vlákna. Žeriavy môžu byť buď spojky, alebo s vonkajším závitom alebo v kombinácii, musíte si vybrať na základe typu závitov na potrubí;
• typ pera tiež zohráva úlohu. Ak sa potrubie blíži k stene, stačí vybrať verziu s motýľom, dlhá rukoväť sa jednoducho postaví na stenu.

Pokyny na inštaláciu pozostávajú z niekoľkých činností:

• vyberie miesto inštalácie žeriavu;
• skontroloval priebeh rukoväte;

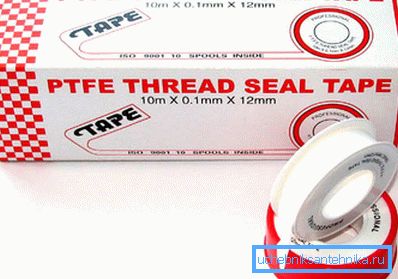

• Ďalšia je závitové pripojenie. Pri ďalšej tesnosti kĺbu je povinné používať prevzatie.

Venujte pozornosť! Na horizontálnom potrubí je možné odkloniť rukoväť z vertikály o 45 °. Takže kĺb nemôže byť skrutkovaný až do konca, ale trochu otočiť kohútik k boku, takže je pohodlnejšie ho používať.

• Posledným krokom je skontrolovať spojenie kvôli úniku.

sčítanie

Napriek skutočnosti, že vykurovacie teleso je v zásade samo statným objektom, zabúdanie na ventily a armatúry je nežiaduce. Použitie jednoduchých guľových kohútov a ventilov spôsobí, že práca na vykurovacom systéme bude flexibilnejšia a zaručuje komfort v dome počas celého vykurovacieho obdobia.

Video v tomto článku zobrazuje proces inštalácie guľového ventilu.
