Prívod vody zo studne: schémy a materiály

Je ťažké namontovať vodovod zo studne s vlastnými rukami? V tomto článku sa budeme oboznámiť s metódami organizovania vstupu studenej vody do súkromného domu, vybavenia, ktoré sa na tento účel používa a použitých materiálov.

Studne a studne

Začať odstraňovať zmätok v terminológii.

Vodná studňa sa často chápe ako dve úplne odlišné veci:

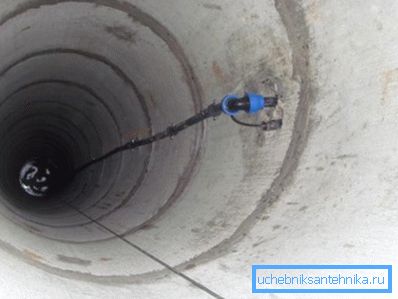

• Vysoká studňa s vodou, ktorá umožňuje používať pre domáce (a niekedy aj pre pitné účely) potreby podzemnej vody.

Vysvetlenie: v záhradnom partnerstve alebo obytnom sídle, voda zo studne, keď sa používa na pitie, vyžaduje povinnú filtráciu a varenie. Dôvod - vonkajšie toalety a žumpy, ktorých odtoky sa dostávajú do zeme.

• Voda dobre, v ktorom vypúšťanie z vodovodu do domu alebo skupiny budov.

Zvážime obidve možnosti.

Voda dobre

Regulačné požiadavky

Sú obsiahnuté v SNiP 2.04.02-84, ktorý stanovuje pravidlá pre inštaláciu externých vodovodných sietí.

Vyberte si z textu zvýraznenia dokumentu.

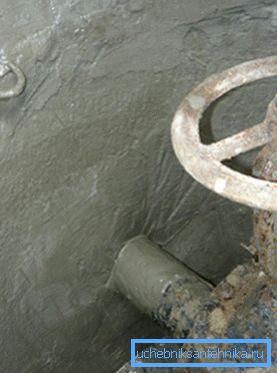

1. Uzavreté ventily v častiach hlavného vodovodného systému sú umiestnené v studniach. Je jasné, že hovoríme o ukladaní do podzemia; v súlade s ustanovením 8.42 je však v skutočnosti povinné: potrubia studenej vody by mali byť položené o pol metra pod úroveň mrazu.

1. Pri prechode potrubia pod železnicou na obidvoch stranách prechodu sú k dispozícii studne s uzatváracími ventilmi.
2. Navrhnuté pre ventily a šachty na prívode vody by mali byť postavené s týmito minimálnymi vzdialenosťami:

• Kontrolné jamy by mali mať priemer 1 metr, zdvihnúť nad okolitú zem najmenej 0,2 m, byť vybavené nepremokavou plochou slepého priestoru a hlineným hradom.

• Vzdialenosť medzi zásobníkmi vody podľa SNiP 2.04.02-84 počas prepravy chlórovej vody by nemala byť väčšia ako 30 metrov. Ale pre potrubia na pitnú vodu je to indikované nepriamo: v odseku 8.10 je napísané, že dĺžka opravárenskej časti pri položení na jednej linke by nemala presiahnuť 3 km pri položení na dve trate alebo s možnosťou prepínania - nie viac ako 5 km.

Požiadavky na inštaláciu požiarnych hydrantov však môžu tiež ovplyvniť umiestnenie vrtov. Musia zabezpečiť dodávku vody na hasenie akejkoľvek budovy v oblasti obsluhovanej tečúcou vodou.

zariadenie

Neexistujú žiadne prísne požiadavky na inštaláciu studne, s výnimkou prítomnosti odtokového dna a výšky najmenej jedného a pol metra.

Zdravý rozum však naznačuje niekoľko ďalších bodov:

• V oblasti cestnej alebo automobilovej dopravy musí mať kryt dostatočnú pevnosť, aby odolal zaťaženiu bez zničenia.

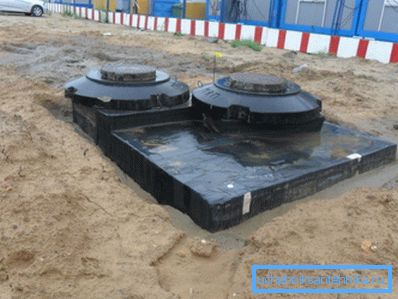

• Steny studne musia poskytovať dostatočnú únosnosť. Samozrejme, nemali by ste pokrývať polyetylénové studne na inštaláciu s betónovými platňami.

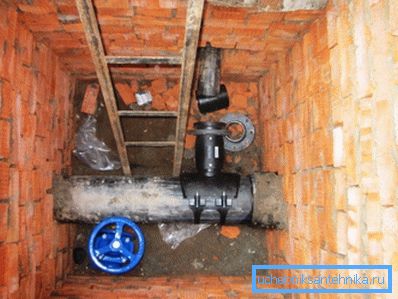

Najjednoduchšie riešenie - krúžky COP a sporák s poklopom PPL; Avšak pri inštalácii studne na predtým postavený systém zásobovania vodou je inštalácia krúžkov pomerne problematická. V tomto prípade sú steny naliate betónom v drevenom debnení s výstužou s oká alebo tyčou; zriedkavejšie sú umiestnené z červenej masívnej tehly na betónovej podložke po obvode.

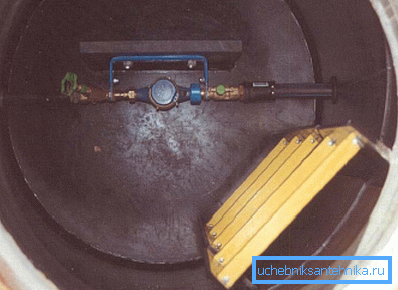

Aké vybavenie by malo byť v studni?

Požadované minimum je:

1. Ventilový prvok - šesťhranný ventil, skrutkový ventil alebo najdôležitejšie, guľový ventil.
2. Dutina (hrubý filter).
3. Vodomer.

Okrem toho by bolo dobré inštalovať:

1. Druhé klepnutie po pult. Umožní to odstrániť bez straty všetkého objemu vody vo vodovodnom systéme.
2. Spätný ventil na meranie tlaku. Pomôže vám určiť miesto, kde máte problém s krížom, s prudkým poklesom tlaku.

Vstup do steny domu je zvyčajne položený s polyetylénovou rúrkou pod úrovňou mrazu. Jeho priemer je určený maximálnym prietokom vody:

Výber polyetylénu je spôsobený jeho elasticitou pri nízkych teplotách: aj keď voda v potrubí zamrzne, nebude poškodená a po odmrazení sa vráti do svojej pôvodnej veľkosti. Okrem toho vstup nemusí byť striktne položený v priamke: ohyby sú celkom prijateľné.

Prívod vody z vrtu dacha

Systém zásobovania vodou zo studne v dacha môže byť postavený podľa dvoch schém - s hydraulickým akumulátorom a kumulatívnou kapacitou.

Výhoda prvej schémy spočíva v tom, že nie je potrebné ju inštalovať na nádrž s nadmorskou výškou (podkrovie, zváraná podpera alebo prírodná nádrž) s významným objemom. Použitie úložnej kapacity vám však umožní robiť bez stacionárneho čerpadla: nádrž sa dá vytočiť raz týždenne cez hadicu.

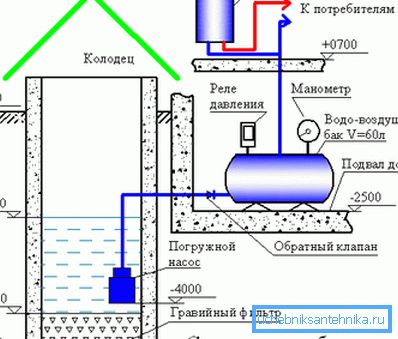

Obvod s hydroakumulátorom

Zahŕňa:

1. Ponorné čerpadlo.
2. Ihneď po inštalácii spätného ventilu, ktorý zabraňuje vylúhovaniu vody z vodovodných potrubí po zastavení čerpadla.
3. Uvedenie vody do domu.
4. Inštalovaný hydroakumulátor v miestnosti je kovový kontajner vydelený gumovou membránou do priehradiek na vodu a vzduch. Tekutiny sú takmer nestlačiteľné; vzduchový vankúš umožňuje vytvoriť pretlak potrebný na prevádzku sanitárnych zariadení. Okrem toho hydraulický akumulátor obsahuje zásobu vody, čo umožňuje, aby čerpadlo väčšinu času zostalo nečinné.
5. Snímač tlaku s vypínačom, ktorý zapína a vypína čerpadlo po dosiahnutí prahových hodnôt tlaku.
6. Snímač suchého chodu zastaví čerpadlo, keď je nádobka prázdna.

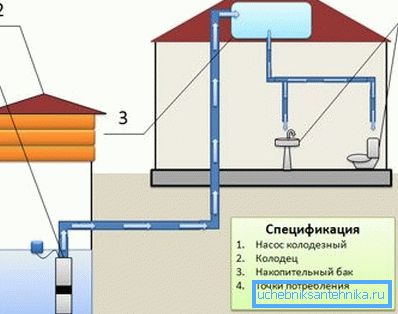

Schéma s kumulatívnou kapacitou

Ako už bolo spomenuté, v tomto prípade môže byť zariadenie vodovodného systému zo studne značne zjednodušené, pričom sa nepoužíva stacionárne potrubie na naplnenie nádrže, ale obyčajná hadica. Vnútorný prívod vody a potrubia na zavlažovanie oblasti sú spojené s výtokom z nádrže.

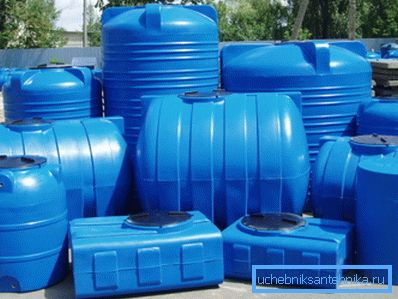

Užitočné: polyetylénové nádrže na vodu sa predávajú už vybavené odtokovou hadicou veľkosti 15 alebo 20 mm.

Je možné automatizovať plnenie nádrže v prípade, že je vybavené stacionárnym plniacim potrubím?

Samozrejme. Stačí dať plniace potrubie do krku a umiestniť do zásobníka dva hladinové snímače s plavákmi. Ak veľkosť krku neumožňuje upevnenie priamo na vnútornú stenu, jednoduchá inštrukcia pomôže: upevniť snímače na oceľovú rúrku so základňou pre stativ a položiť ju na dno nádrže.

O čerpadlách

Oba opísané schémy naznačujú použitie čerpadla.

Ako vybrať toto zariadenie?

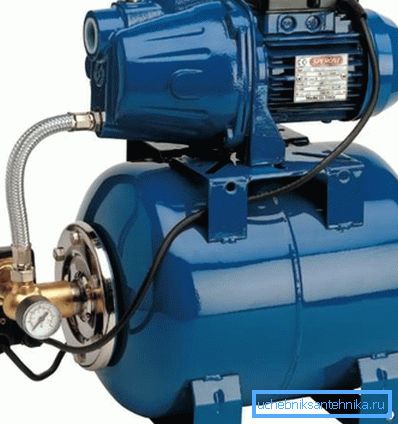

• Namiesto súboru ponorného čerpadla a hydroakumulátora je možné použiť čerpaciu stanicu určenú na povrchovú inštaláciu s krátkou vzdialenosťou od vodného zrkadla (nie viac ako 7 - 8 metrov). Cena týchto zariadení začína od približne 4 tisíc rubľov. Jedinou nevýhodou riešenia je zjavná hladina hluku pri práci.

• Pre čistú vodu (množstvo nečistôt nie je väčšie ako 30 g / m3), s veľkou hĺbkou studne bude vhodné vírivé čerpadlo s jedným obežným kolesom. Vychádza z vysokého tlaku a výkonu vďaka minimálnej vzdialenosti medzi obežným kolesom a kochle.

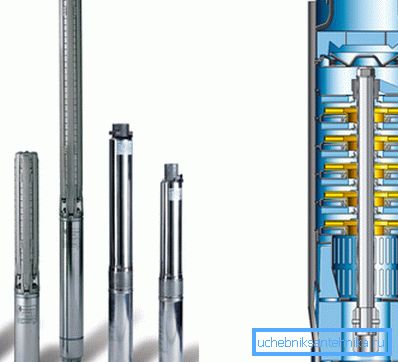

• Ak voda obsahuje veľa piesku a iných suspenzií, je lepšie získať viacstupňové odstredivé čerpadlo. Zvýšená vzdialenosť medzi odstredivým obežným kolesom a puzdrom je kompenzovaná postupnou prevádzkou niekoľkých etáp pozostávajúcich z obežného kolesa a difuzéra: každá z nich zvyšuje hlavu pevným množstvom.

Upozorňujeme, že: vibračné (membránové) čerpadlá napriek ich nízkym cenám nie sú vhodné pre naše účely. Membrány v nich vyžadujú častú výmenu. A čo je horšie, vibrácie spôsobujú zrýchlené prehĺbenie studne s poklesom prietoku vody.

záver

Dúfame, že sme boli schopní odpovedať na väčšinu otázok, ktoré sa v čitateli nahromadili. Ak niečo v materiáli zostáva nejasné - možno video v tomto článku pomôže vyriešiť tento problém. Veľa šťastia!
