Prírubový žeriav: typy, aplikácia, inštalačné funkcie

Ako sú ventily namontované na prírubách? Kedy je oprávnené ich používať v inžinierskej komunikácii? Existujú nejaké jemnosti pri inštalácii týchto prvkov ventilov? Pokúsme sa odpovedať na tieto otázky.

klasifikácia

Po prvé, pochopíme, aké sú prírubové ventily.

zariadenie

Medzi spôsobmi, ktorými sa voda prekrýva, možno rozlíšiť štyri triedy ventilov.

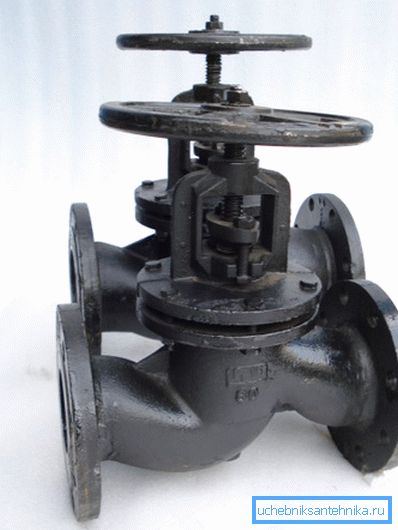

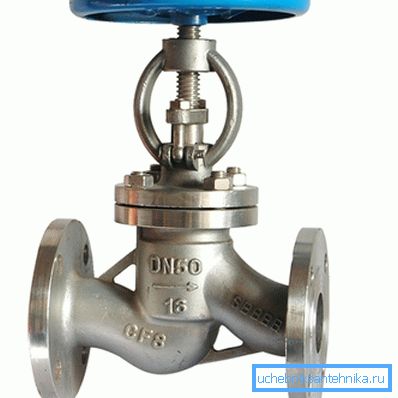

1. skrutka. Ventil je pohyblivo pripevnený na závitovej tyči, ktorá je tlačená proti sedlu v telese ventilu. Tesnosť je zabezpečená tesniacim krúžkom tesnenia, tesniacim podložkom, ktorý je zatiahnutý k telu pomocou matice alebo dvojice skrutiek. Tento typ ventilu má niekoľko špecifických nevýhod:

• Môžu pretekať vodu len v jednom smere. Kontrola toku nie je len nežiaduca: je to nebezpečná, pretože môže spôsobiť, že ventil sa rozbije pomocou sprievodného hydraulického kladivka.
• Majú vysokú hydraulickú odolnosť kvôli zložitému tvaru a relatívne malej veľkosti otvoru v sedle.
• Vyžadujú pravidelné balenie žľazy, ktoré sa vyrábajú nielen pri aktívnom používaní ventilu, ale aj pri nečinnosti.
• Gumené alebo paronitické tesnenia sa počas prevádzky opotrebúvajú a vyžadujú tiež pravidelnú výmenu.

Poznámka: piesok alebo pachy zachytené pod ventilom často vedú k úplnému alebo čiastočnému zničeniu tesnenia. Jeho zdroj znižuje a vysokú teplotu.

1. korok. V nich je tok zablokovaný kužeľovou zátkou s priechodným otvorom. Bez typických problémov to nebolo urobené.

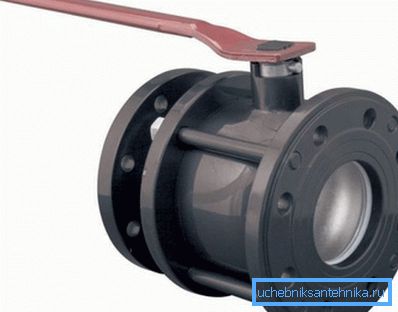

2. Pri veľkých rozmeroch ventilov (napríklad DU65), otáčanie zástrčky vyžaduje značné úsilie: odpor sa zvyšuje úmerne k nárastu kontaktných plôch zástrčky a krytu.
3. V tomto prípade sa vyžaduje pravidelné balenie žľazy.
4. brána. Ich zariadenie je bližšie k ventilu ako k ventilu: závitová tyč spúšťa kužeľový ventil medzi obidvoma zrkadlami (prstencové tesnenia v bronze). Odolné gumové alebo polymérové ​​tesnenia sa často používajú namiesto žľazy; jediným pozoruhodným problémom je nefunkčnosť ventilu počas znečistenia pevných sedimentových zrkadiel.
5. lopta. Mriežka z mosadze alebo z nehrdzavejúcej ocele s priechodným otvorom sa otáča v tele ventilu pri otáčaní rukoväte. Je upevnená dvojicou krúžkových sediel vyrobených z teflónu alebo teflónu; tesnenie z toho istého materiálu utesňuje stopku.

Guľové kohútiky sú najpraktickejšie, najpriaznivejšie, odolnejšie a odolnejšie; súčasne sa cena guľového ventilu veľmi líši od ostatných konštrukcií rovnakej veľkosti.

streda

Väčšina prírubových ventilov pre rúrky, ktoré ponúka trh, je orientovaná na použitie vo vodovodných a vykurovacích systémoch.

Nájdete však aj riešenia pre iné pracovné prostredie.

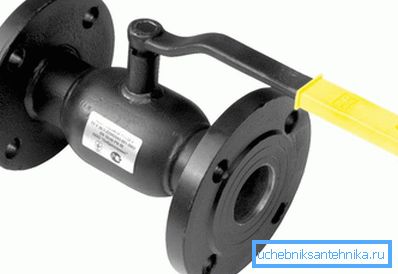

• Plynové kohúty s guľovou prírubou majú zlepšenú kvalitu povrchu gule, čo zabraňuje najmenšiemu úniku. Zvyčajne sú označené žltým perom.

Zvláštne: pokyny výrobcu zvyčajne umožňujú použitie plynových ventilov v potrubiach, ktoré prepravujú nielen plyn, ale aj vodu, ropné produkty a paru s teplotami do 150 ° C.

• Plynový parný ventil využíva teflonové tesniace krúžky, ktoré umožňujú pracovať v prostredí s teplotami do 250 ° C.

funkčnosť

Väčšina prírubových žeriavov poskytuje iba jednu príležitosť - úplne vypnúť prúd média potrubím.

Existujú však aj exotické možnosti.

• Riadiaci ventil s guľovou prírubou vám umožňuje plynulo meniť kríž. Kľúčový rozdiel medzi regulačnými ventilmi a konvenčnými guľovými ventilmi je v tvare otvoru v blokovacej guľke: nie je vyrobený zaoblený, ale oválny alebo zložitejší.

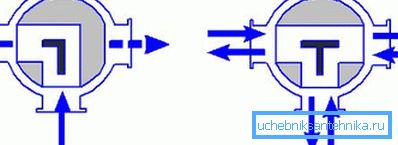

• Trojcestný guľový ventil sa tiež líši v tvare zárezu: v tomto prípade je urobený uhlom, čo umožňuje realizovať princíp buď - alebo -. Prúd vody z potrubia číslo 1 smeruje do potrubia číslo 2 alebo číslo 3.

Veľkosti a aplikácia

Veľkosti všetkých prírubových ventilov vyrábaných domácim priemyslom sa podľa GOST uvádzajú pod číslom 28343-89.

Je to zvedavé: v zásade sú veľkosti prírub, vrátane ventilov, regulované samostatnou normou - GOST 12815-80. Tento dokument však úplne duplikuje rozsah veľkostí od GOST 28343-89.

Uvádzame tieto rozmery v milimetroch a palcoch.

Aké rozmery potrubia odôvodňujú použitie prírubových ventilov na inštaláciu vykurovacích systémov alebo zásobovanie vodou vlastnými rukami?

Podľa autora - od DU40. Je lepšie vymeniť prírubový guľový ventil DN25 alebo DN32 za spojkový ventil: závit tejto veľkosti možno ručne rezať s tryskou, ale príruba musí byť zváraná, čo je často problematické a vyžaduje úplné odvodnenie potrubia.

Zároveň s veľkou veľkosťou vlákna sa dokonca pokus o pohyb poistnej matice na sgone vyžaduje obrovské úsilie. Je omnoho ľahšie rozobrať alebo nahradiť guľový kohútik s prírubami DU80 než rozobrať závitový spoj rovnakého priemeru.

Nuance: na rozdiel od vlákna, príruba nevyžaduje inštaláciu posilňovača a môže byť použitá v podmienkach nedostatku dĺžky priamej časti potrubia. Demontáž malých prírubových spojov utiahnutých oceľovými skrutkami však nie je pre slabé srdce. Spravidla sú skrutky ľahšie rezné než odskrutkovať.

montážne

Triky montážnej príruby trochu.

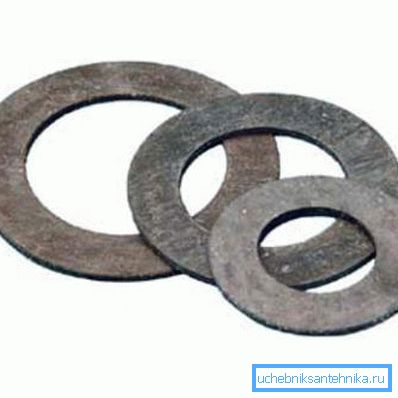

• Paronitické tesnenia sa bežne používajú na tesnenie. Môžu sa však nahradiť vlastným vyrezávaním zo starého fotoaparátu. Nezabudnite ponechať jazyk na okraji tesnenia, čo vám umožní dostať ho medzi príruby.

• Aby sa zabránilo skresleniu, príruba sa krížila krížovo, jeden alebo dva otáčky kľúča naraz.
• Skrutky by mali byť umiestnené na jednej strane príruby. V prípade, že je rovina vodorovná, sú skrutky naskrutkované na vrchu. Je jednoduchšie návnady matiek; navyše klesanie z výšky ľahkej matice je menej pravdepodobné, že spôsobí zranenie osobe nižšie.

záver

Dúfame, že naša trochu povrchná znalosť celej triedy ventilov a tvarov pomôže čitateľovi pri výbere riešení pre vlastné projekty. Video v tomto článku ako obvykle obsahuje dodatočný materiál. Veľa šťastia!
