Pripojenie čerpadla k vrtu: funkcie a etapy práce

Pripojenie studne je jednou z najdôležitejších a najdôležitejších fáz výstavby samostatného vodovodného systému. Od správneho pripojenia a štartu čerpacieho zariadenia závisí od životnosti a normálnej prevádzky systému.

Povieme vám, ako pripojiť čerpadlo k vrtu vlastnými rukami.

Inštalácia čerpacieho zariadenia

povrch

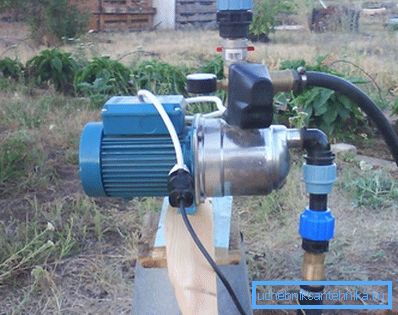

Venujte pozornosť! Inštalovaná na povrchu čerpacieho zariadenia vám umožňuje čerpať vodu z malej hĺbky - nie viac ako 8 - 9 metrov. Je to dôsledkom sily atmosférického tlaku, ktorý nie je schopný zdvihnúť stĺpec hore a ak sa použije ortuť namiesto vody, potom bude výška kolóny 760 mm, čo je známe ako normálny atmosférický tlak.

Preto sa toto zariadenie používa na údržbu habešských vrtov a plytkých studní, ako aj na čerpanie vody zo suterénov, zavlažovania a iných prác..

Povrchové čerpadlá najčastejšie predstavujú stanice, ktoré zahŕňajú priamo čerpadlo s elektromotorom, hydraulickú zásobnú nádrž, automatický spúšťací a vypínací systém, tlakové relé a manometer.

Samostatnú stanicu ľahko montujete, preto stačí, aby ste si pozorne prečítali pokyny výrobcu a vykonávali jednoduché manipulácie a spojili ich súčasne.

Oveľa dôležitejšou úlohou je pripojiť povrchové čerpadlo k vrtu a spustiť ho.

Z dôvodu pohodlia naši špecialisti zostavili postupnú inštrukciu:

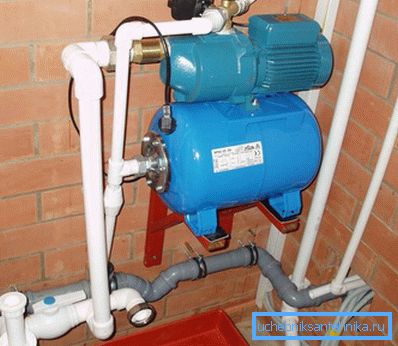

1. Na mieste, kde bude stáť čerpacia stanica, by sa mal vytvoriť spoľahlivý podstavec alebo upevňovacia kotva, na ktorú by mal byť pevne pripevnený rám zariadenia, na ktorom by mali byť montážne otvory alebo nohy. Ak chcete znížiť vibrácie a šum pod jednotkou, je lepšie dať gumovú rohož;

1. Odrezali sme kus PND potrubia požadovanej dĺžky a z jedného konca namontujeme mosadznú alebo plastovú spojku s vnútorným závitom, vsuvkou a spätným ventilom. Aj hrubá obrazovka nebude zbytočná;

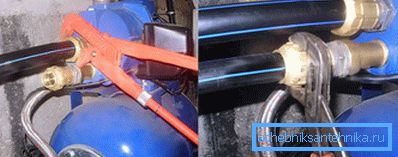

1. Dodávame druhý koniec potrubia pomocou spojky a pripojte ho k vtoku našej stanice. Najčastejšie takéto otvory sú vybavené vnútorným závitom, ktorý by mal byť utesnený pásikom FUM alebo tesnením z ľanu. Ak je to potrebné (pri modeloch ejektorov) namontujeme hadicu recirkulačného systému;

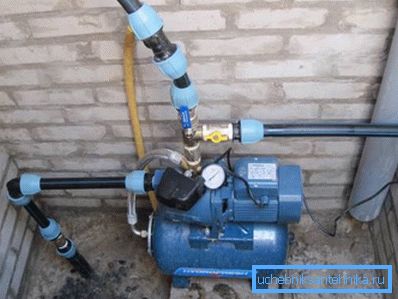

1. Ďalej pripojte výtok z čerpadla k vodným potrubím cez guľové ventily. Môže to byť jedno alebo viac rozložení, takže môže potrebovať jedno koleno alebo tričko. Na prácu používame iba kvalitné mosadzné alebo plastové tvarovky a spojky;

1. Zástrčku zasuňte do napájacej zásuvky 220 V / 50 Hz.

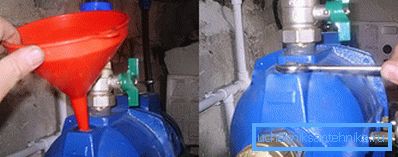

2. V špeciálnom otvore na telese stanice (obvykle v oblasti čerpadla) vyplňte vodu podľa odporúčaní výrobcu;

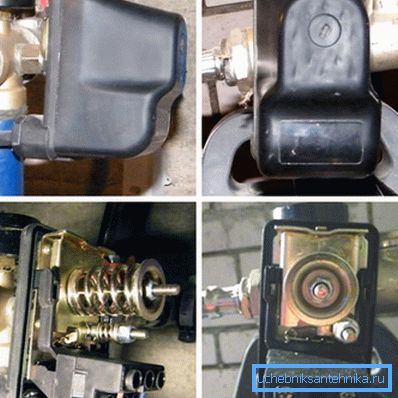

1. Spúšťame zariadenie a čakáme, kým systém automatického vypnutia nefunguje. Potom skontrolujeme tlak v zásobníku akumulátora na manometri a porovnáme ho s údajmi o pasoch. Ak sa hodnoty nezhodujú, nastavte tlakový spínač pomocou špeciálnych skrutiek v jeho mechanizme;

1. Keď je nádrž plná, otvárame kohútiky a kontrolujeme tlak a všeobecnú prácu inštalácie a inštalácie.

Venujte pozornosť! Pred pripojením povrchového čerpadla k jamke sa uistite, že celková dĺžka zvislej a horizontálnej prietokovej rúry neprekračuje maximálne prípustné hodnoty uvedené v pase prístroja.

ponorné

Na čerpanie vody z hlbokých studní sa používajú ponorné zariadenia, ktoré nie sú obmedzené výškou vodného stĺpca a sily atmosférického tlaku..

Ich inštalácia sa líši od inštalácie povrchových staníc:

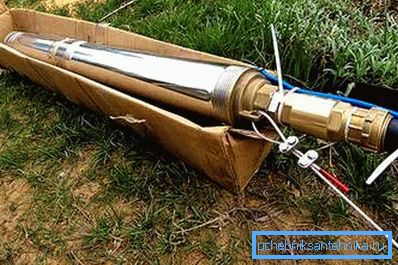

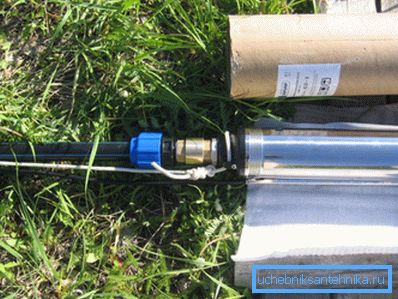

1. Najskôr je k čerpadlu pripojené potrubie z nízkotlakového polyetylénu (HDPE). Na tento účel je na jeho koniec pripevnená mosadzná spojka, na ktorej je navinutý spätný ventil. Potom zoberte bradavku s dvojitým vonkajším závitom a pomocou jej pripojte ventil so vstupom čerpadla;

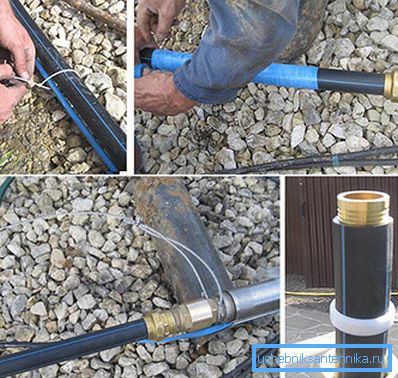

1. Potom na zdvíhacom potrubí s elektrickými svorkami alebo elektrickou páskou pripojte napájací kábel zariadenia každé tri metre;

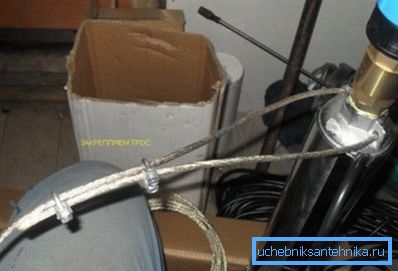

1. Súčasťou čerpadla je zvyčajne bezpečnostný kábel vyrobený z nylonu alebo iného materiálu. Kábel musí byť zasunutý do montážnych uší na telese jednotky a zaistený dvomi (!) Sponami;

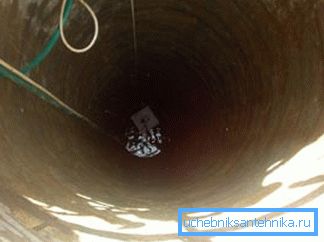

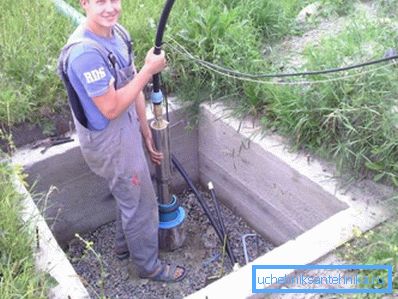

1. Potom sa čerpadlo, spolu s rúrou, káblom a káblom, jemne spustilo do krytu studne, pričom sa snažilo nepochopiť stenu rúry. Na poistenie na tele je možné nosiť gumený krúžok. Hĺbka ponorenia sa zvyčajne vykonáva tak, že zariadenie je 2-3 metre pod dynamickou hladinou vody, ale jeden a pol metra nad dnom dna;

1. Rúra je zaskrutkovaná do otvoru na vrte studne a upevnená svorkami. K dispozícii je aj držiak bezpečnostného kábla - na tento držiak pripevníme kábel;

1. Uzavrejeme veko studne, výstupný kábel cez utesnený prívod (zvyčajne súčasťou dodávky) je pripojený k elektrickej sieti. Vykonáme skúšobný štart čerpadla, ak voda nepríde, vyťahujeme vzduch z ústia z rúrky tak, aby spätný ventil fungoval;

1. Po úspešnom spustení spájame vodovodné potrubie s vodovodným systémom.

Venujte pozornosť! Ak je čerpadlo vybavené vnútorným spätným ventilom, malo by ho ešte duplikovať externé kovové zariadenie, pretože vnútorné ventily nie sú spoľahlivé.

záver

Spojenie a uvedenie čerpacej techniky do prevádzky je veľmi dôležitá a kľúčová úloha, ktorej správna činnosť určuje normálnu prevádzku systému, ktorej cena je veľmi vysoká. Napriek tomu je možné túto prácu zvládnuť samostatne, a to jednoduchým krokom podľa krokov podľa nášho vedenia. Ak chcete tento proces vidieť priamo, môžete si pozrieť video v tomto článku.
