Pripojenie čerpacej stanice k vrtu: tipy na organizáciu

Pri usporiadaní vodovodného systému musí kapitán vyriešiť niekoľko pomerne zložitých úloh. A jedným z nich je pripojenie čerpacej stanice k vrtu s vlastnými rukami - koniec koncov, iba s riadnou inštaláciou a nastavením tejto jednotky dostaneme vodu bez prerušenia av požadovanom objeme.

Nižšie budeme hovoriť o tom, aké sú tieto systémy, a tiež podrobne popísať proces ich inštalácie.

Rozloženie zariadenia

Na zdvíhanie vody z vrtov a plytkých vrtov až do vzdialenosti 20 metrov nachádzajúcich sa v súkromných domácnostiach sa najčastejšie používajú ponorné čerpadlá alebo automatické čerpacie stanice. A práve druhá možnosť sa nedávno stala populárnejšou, pretože štruktúra takejto stanice zahŕňa celý komplex zariadení, ktoré zabezpečujú plynulú prevádzku celého systému.

Jednotka čerpadla je spravidla vybavená takými detailmi:

• Samotné čerpadlo, často odstredivé. Zariadenie je zodpovedné za zdvíhanie vody a jej prepravu potrubím.

Venujte pozornosť! Niekedy je takéto čerpadlo inštalované navyše k ponornému čerpadlu, najmä ak je potreba zvýšiť vodu z hlbokej studne do horných poschodí.

• Hydrokumulatívna kapacita, ktorou je nádrž, rozdelená membránou na niekoľko sekcií. Vďaka tomuto dizajnu sa tlak v systéme mení plynulejšie a automatizácia, ktorá je zodpovedná za spustenie čerpacej časti, sa zapína menej často. Používanie batérie tiež zjemňuje hydraulické nárazy, čo má pozitívny vplyv na stav všetkých pripojení.

• Tlakový spínač reaguje na zmenu v systéme. Hneď ako dôjde k poklesu tlaku v potrubí a / alebo akumulátore, relé spustí elektrický motor čerpadla a voda sa začne pretekať do potrubia zo zdroja.
• Manometer pre zaznamenávanie zmien.

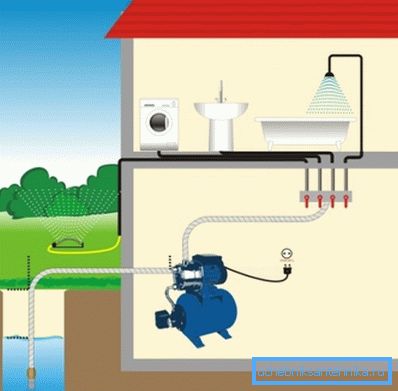

Systém nasávania vody sa používa na dodávanie vody zo studne alebo studne, čo je sacia hadica vybavená spätným ventilom. Na výstupe je namontované centrálne potrubie, ktoré spája automatickú stanicu s domom a všetkými miestami spotreby.

Technológia montáže

Výber miesta

Pred začatím práce na inštalácii jednotky čerpadla musíte vybrať vhodné miesto.

Požiadavky na to sú nasledovné:

• za prvé, Systém by mal byť umiestnený v tesnej blízkosti vodného zdroja. To nám umožní zabezpečiť čo najefektívnejší prívod vody bez straty energie.
• za druhé, Zariadenie musí byť chránené pred účinkami zrážok. Samozrejme, že väčšina čerpacích staníc sa vyrába v uzavretých priestoroch, ale zjavne nie sú určené na trvalé práce v daždi a snehu.
• tretina, miesto inštalácie musí poskytnúť prístup do systému na uvedenie do prevádzky a preventívnu údržbu.
• Nesmieme zabúdať ani na to, že elektromotor čerpadla spôsobuje veľký hluk, preto by ste ich nemali pripevňovať v obývacích izbách.

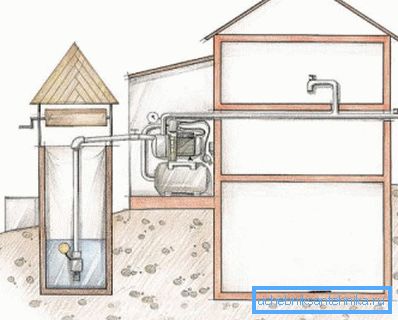

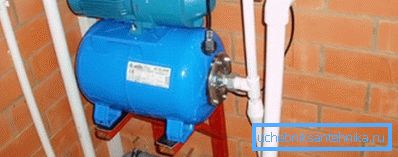

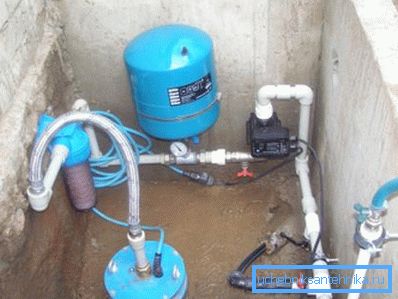

Z tohto hľadiska bude základňa domu (ak je studňa umiestnená v bezprostrednej blízkosti nadácie), jamy alebo kaisson bude ideálnym miestom na inštaláciu. Riadiacu stanicu môžete umiestniť aj do studne a zabezpečiť ju na špeciálnej poličke pod krkom.

Dávame potrubia

Po výbere miesta inštalácie musíme položiť potrubia z domu do vodného zdroja.

Pokyny na vykonanie práce v tomto prípade sú pomerne jednoduché:

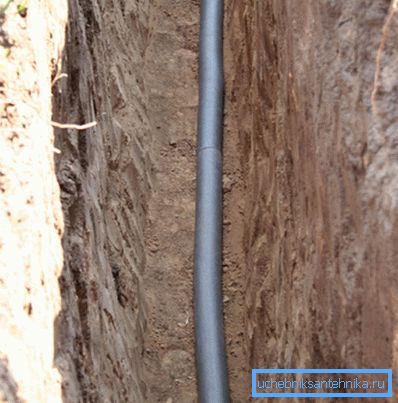

• Vykopávame zákop so svahom smerom k studni. Hĺbka výkopu by mala byť o niečo väčšia ako hĺbka zamrznutia pôdy - a tak chránime rúrku pred tvorbou zmrzliny.
• V dolnej časti výkopu zaspávame pieskový vankúš do hrúbky 20 cm.
• Dávkujeme rúru a zabalíme ju izolačnými materiálmi.

Venujte pozornosť! Ako alternatívu k izolácii je možné použiť samoregulačný vykurovací kábel.

• V nadácii vytvoríme dieru, cez ktorú začneme potrubie do suterénu alebo do podzemia.
• Pripojíme potrubie k internému rozvodu a dôkladne izolujeme všetky priestory v nevykurovaných miestnostiach.
• Druhý koniec potrubia spojujeme s čerpacou stanicou cez špeciálnu armatúru s spätným ventilom a sieťkou na čistenie suspendovaných častíc. Cena takejto časti je nízka, ale jej použitie výrazne zlepšuje stabilitu systému.

Jednotku pripájame

Ďalej musíme pripojiť a spustiť samotnú jednotku.

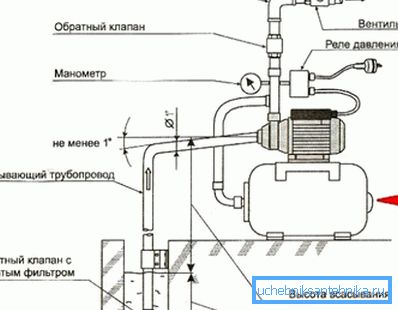

Schéma pripojenia čerpacej stanice pre studňu je pomerne jednoduchá a môže sa realizovať s minimálnymi zručnosťami:

• Najprv pripravujeme základňu, na ktorej bude stanica namontovaná. Najlepšie zo všetkého je, že na to je vhodné malé pódium z tehál alebo liateho betónu. Minimálna výška takého pódiu je asi 20 cm.
• Priamo pod nohami jednotky je umiestnená gumová podložka s hrúbkou asi 10 mm. Elastický materiál účinne kompenzuje vibrácie, znižuje opotrebenie zariadenia a znižuje hluk.
• Nohy čerpadla sú namontované na gumovom tesnení a upevnené pomocou kotvových skrutiek s širokými podložkami.

Ďalej je potrebné pripojiť hadicu na prívod vody.

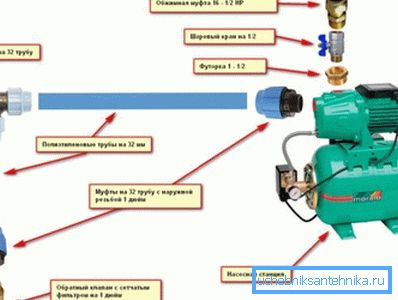

Ak chcete pripojiť, použite:

• Inch spojka s vonkajším závitom.
• Oceľový alebo bronzový roh s vonkajším závitom.
• Vhodný spätný ventil, ktorý zabezpečuje rovnomerný tok vody do systému.
• Spojenie - "Americký."

Všetky časti pripojujeme v jednom systéme, ktorý spája nasávacie potrubie s čerpadlom. Súčasne je potrebné monitorovať tesnosť všetkých spojov.

Rovnakou metódou pripojte výstupné potrubie. Ako bolo uvedené vyššie, tu môžete nainštalovať filter z hrubého kovového pletiva.

Systém môžete optimalizovať inštaláciou predfiltra pred časťou čerpadla. Použitie tohto nízkorozpočtového zariadenia umožňuje predĺžiť životnosť čerpadla, pretože hliny a piesočnaté častice, ktoré spadajú do prietokového prierezu, sú hlavným faktorom pri opotrebovaní dielov.

Venujte pozornosť! Odstredivé modely trpia nedostatočnou kvalitou vody o niečo menšou ako vibračné, avšak pre nich môže byť inštalácia filtra považovaná za veľmi žiadúcu.

Konfigurácia pred spustením

Po dokončení práce s hydraulickou časťou je potrebné vykonať prvé nastavenie celého systému:

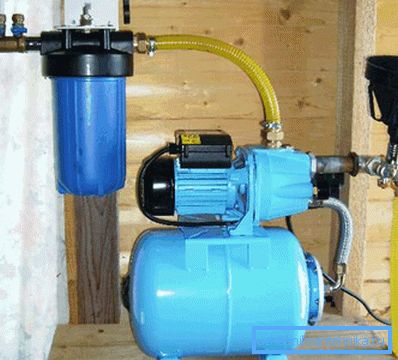

• Na nastavenie tlaku v čerpadle cez špeciálny technologický otvor vyplňte približne dva litre vody.
• Vykonajte skúšobný štart jednotky a nastavte moment spustenia a zastavenia systému. Optimálna rýchlosť vypínania je od 2,5 do 3 bar, časť čerpadla by mala byť zapnutá o 1,8 - 1,5 baru.
• Ak sa zaznamenajú odchýlky od týchto obrázkov, je potrebné otvoriť kryt tlakového spínača a kalibrovať ho otočením nastavovacích skrutiek. Spravidla sú označené značkou určujúcou smer zväčšenia a poklesu indikátora.

Po dokončení nastavenia môže byť čerpadlo zapojené do normálneho režimu.

záver

Schéma pripojenia čerpacej stanice do studne alebo dutiny tu uvedená je optimálna z hľadiska spoľahlivosti a minimalizácie nákladov na pracovnú silu. Samozrejme, že sa dá zlepšiť, ale pre začiatočníkov to bude dosť a tieto informácie. Podľa odporúčaní, ako aj po štúdiu videa v tomto článku, môžete ľahko dokončiť inštaláciu a základné nastavenie vodovodného systému.
