Prímestská voda: schémy a materiály

Čo môžete urobiť letnú vodu s vlastnými rukami? Ktoré potrubia a ventily by som mal používať? Ako zabezpečiť trvalé zásobovanie vodou v rámci lokality, ak je partnerstvo v záhradke podávané podľa plánu?

Pokúsme sa odpovedať na tieto otázky.

nakupovanie

Začnime s výberom materiálov.

skúmavky

Pripomeňme si podmienky, za ktorých bude vodovod prevádzkovaný v chate.

• Bude musieť prepravovať iba extrémne studenú vodu.
• Pracovný tlak nepresiahne 2,5-3 kgf / cm2.

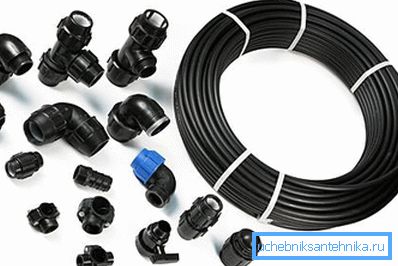

Ak áno, môžete sa pozrieť na lacné polymérové ​​rúry. Medzi nimi bude naša voľba tlaková polyetylénová rúra.

Prečo práve ona?

1. Bežný meter polyetylénovej rúry je výrazne nižší ako polypropylén alebo PVC, nehovoriac o iných materiáloch.
2. Tento plast je flexibilný, čo umožňuje ohýbať rúry bez ohybov.

Nielen to: polyetylén si zachováva svoju elasticitu v chlade. Aj keď voda zostane zmrznutá v prívode vody, potrubie sa nerozbije, ale len mierne sa roztiahne. Pri rozmrazovaní sa vráti do pôvodnej veľkosti.

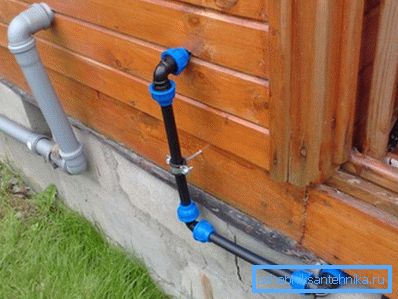

1. Napokon, kompresné tvarovky pre polyetylén umožňujú zbaviť sa akýchkoľvek zložitých nástrojov spojením vodovodných systémov v letnom dome svojimi vlastnými rukami v doslovnom zmysle slova. Všetko, čo je potrebné, je pokosový nôž (ako voľba, obyčajná záhradná píla a ostrý nôž na zbavovanie koncov ostríc).

Veľkosť potrubia závisí od zamýšľaného prietoku vody:

Upozorňujeme, že polyetylénové rúry sú zvyčajne označené vonkajším priemerom, ktorý je o jeden stupeň väčší ako vnútorný priemer. Teda 32 mm rúrka má vnútorný priemer približne 25 mm.

kovanie

Tu môžete tiež poskytnúť veľmi špecifické odporúčania. Moderné guľové ventily sa používajú ako uzatváracie ventily. Sú mimoriadne tolerantné voči chybám a vždy udržujú vodu uzavretú.

V miestach vodných rozvodov sú namontované žeriavy s keramickými žeriavmi. Opäť sa líšia od tradičných závitovkových závitoviek v odolnosti a odolnosti voči chybám: môžete zabudnúť na balenie vypchávky a na výmenu tesnení.

Nuance: inštalácia keramických tvaroviek znamená prítomnosť hrubého filtra. Piesok alebo troska uviaznuté medzi keramickými platňami ich môžu odstrániť.

Okrem filtra filtruje prívod vody do zariadenia dacha s prívodom vody z studne, čo naznačuje prítomnosť spätného ventilu. Je umiestnený na nasávacom vstupe povrchového čerpadla alebo na výstupe ponorného čerpadla. Ventil nedovolí, aby voda po naštartovaní čerpadla napustila rúru späť do studne.

čerpadlo

Čo by malo byť čerpadlo pre prímestskú vodu s prívodom vody zo studne alebo z prírodnej nádrže? Všetko závisí od vlastností vodného zdroja.

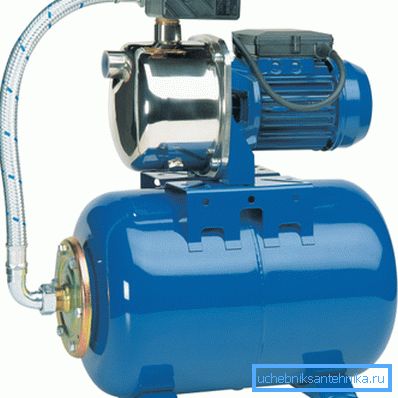

Pri krátkej vzdialenosti od vodného zrkadla je najlepšou voľbou povrchová čerpacia stanica. Dodáva sa s vlastným hydrokumulátorom, ktorý zabezpečuje neprerušený prívod vody pri zastavení čerpadla. Maximálna hĺbka, pri ktorej môže povrchové čerpadlo zdvíhať vodu, je 7-9 metrov.

Pre hlbokú studňu s čistou vodou urobíte vortexové čerpadlo (odstredivé, s jedným obežným kolesom). Poskytuje vynikajúci výkon s dobrou hlavou vďaka minimálnej vzdialenosti medzi obežným kolesom a kohúľom (puzdro čerpadla).

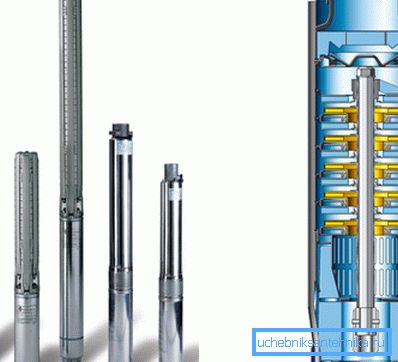

Ak voda obsahuje veľké množstvo suspendovaných látok, je lepšie uprednostňovať viacstupňové odstredivé čerpadlo. Veľká vzdialenosť medzi obežnými kolesami a puzdrom spôsobuje, že je necitlivý na bahno a piesok; niekoľko obežných kolies na spoločnom hriadeli so sériovo prepojenými difúzormi kompenzuje nevyhnuteľný pokles tlaku.

Schematický diagram

Nepretržitá dodávka vody môže byť realizovaná dvoma spôsobmi.

hydraulický akumulátor

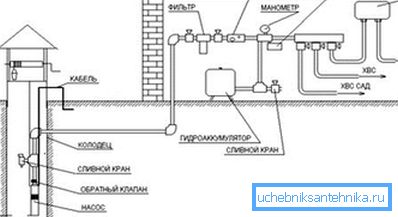

Ak je povrchová čerpacia stanica zvyčajne už vybavená hydroakumulátorom, potom obvod prívodu prímestskej vody s ponorným čerpadlom predpokladá jej samostatnú inštaláciu. Hydroakumulátor je oceľová nádrž rozdelená gumovou membránou do dvoch oddelení - vzduchových a vodných komôr.

Keď čerpadlo beží, nádrž je naplnená vodou; súčasne vytvára vzduchová komora nadmerný tlak a umožňuje zastaviť čerpadlo pomocou žeriavov. Pri použití ponorného čerpadla je potrebný ďalší prídavný prvok - snímač tlaku s vypínačom, ktorý sa vypne a zapne napájanie po dosiahnutí prahových hodnôt.

V prípade potreby je možné inštalovať niekoľko hydraulických akumulátorov do jedného vodovodného systému. Môžu byť namontované v ľubovoľnom bode dodávky vody; ich užitočné objemy sú zosumarizované, čo dĺžku chodu čerpadla dlhšie.

Kapacita pamäte

Systém zásobovania vodou v dachovej družine s dodávkou vody podľa plánu je zvyčajne dodávaný s kumulatívnou kapacitou. Jeho objem je vypočítaný v závislosti od denného dopytu po vode a harmonogramu jeho podania. Napríklad pri priemernej dennej spotrebe 400 litrov a dodávke vody dvakrát do týždňa potrebujeme kapacitu 1500 litrov a pri dennej spotrebe a spotrebe 200 litrov denne stačí 200 litrov.

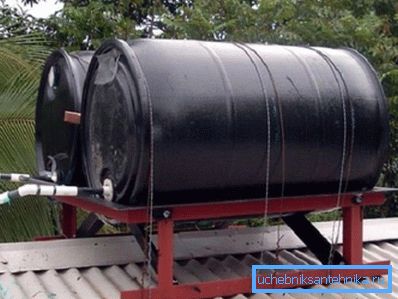

Zvyčajne sa ako zásobná nádrž používajú jedlé polyetylénové nádrže, ktoré už sú vybavené vypúšťacím potrubím. Je lepšie dávať prednosť tanku vyrobenému z tmavého plastu: v nádrži priepustnej pre slnečné žiarenie bude voda rýchlo kvitnúť.

Nádrž sa nachádza v podkroví domu (samozrejme, ak strop môže vydržať jeho váhu), na zváranom stojane alebo na prírodnej výške. Hlava 3-4 metre, aj keď bez okraja, ale celkom dostatočná na prevádzku sanitárnych zariadení akéhokoľvek druhu, vrátane prietokových ohrievačov a práčok. Prívod vody je pripojený k odtokovému potrubiu po ventile, čo umožňuje, ak je to potrebné, odpojenie nádrže od prívodu vody.

Ako implementovať automatickú plniacu kapacitu?

1. Vyrábame vo svojej bočnej stene čo najbližšie k hrdlu otvor s priemerom 18 milimetrov.

Rada: ak nie je vŕtanie vhodnej veľkosti, otvor v plastovej stene môže byť opatrne rezaný ostrým úzkym nožom.

1. Inštalujte do tohto otvoru vstupný ventil pre cisternu záchodovej misy. Tesnenie je zabezpečené dodávanými gumenými podložkami.
2. Pripojíme systém prívodu vody k ventilu - priamo s polyetylénovou rúrou s adaptérom pre polopincové závitky alebo ohybné spojenia.

Ak je kontajner nainštalovaný v podkroví, bolo by dobré dodať ho s prepadom. Na tento účel sa do nádrže vpustí kanalizačné potrubie s priemerom 50 mm cez otvor vyrezaný v stene. Zlúčenina je utesnená silikónovým tesniacim materiálom.

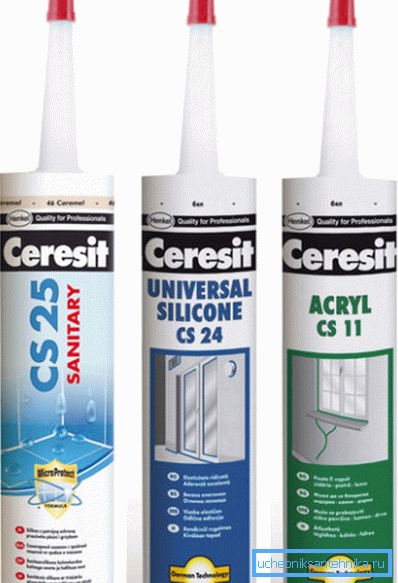

Užitočné: v tomto prípade nie je hodnota tmelu vhodná na úsporu. Výroba slávnych výrobcov (Moment, Ceresite) je v prvom rade dobrá, pretože spoľahlivo priľne na komplexné povrchy, na ktoré sa plne uplatňuje hladký polyetylén.

Užitočné veci

Nakoniec - niekoľko užitočných tipov:

• Použitie schémy kumulatívnej kapacity zásobovania vodou v dedinskom dome svojimi vlastnými rukami dokonale kombinované s prítomnosťou studne na mieste. Všeobecne platí, že v tomto prípade môžete robiť bez stacionárneho čerpadla a konštantného potrubia zo studne: nádrž sa môže jednoducho naplniť cez hadicu, keď prúdi voda.

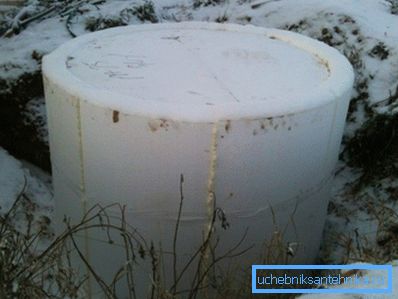

• Pri celoročnom používaní vodovodného systému, ktorý je napájaný zo studne, potrubie zapadá hlbšie ako úroveň zamrznutia pôdy. Studňa je pokrytá a izolovaná: tepelná izolácia jej neumožní zmrznúť ani na špičke chladného počasia.

záver

Dúfame, že tieto odporúčania pomôžu čitateľovi pri návrhu a výstavbe dodávky vody pre vlastnú chatu.

Ďalšie materiály nájdete vo videu v tomto článku. Veľa šťastia!
