Priechodný ventil - hlavný prietok

Každú minútu a každý deň sa pozdĺž potrubia prepravujú obrovské množstvá rôznych látok - voda a ropné produkty, oleje a plyny. Jedným z prvkov ventilov, ktoré sú zodpovedné za pohyb dopravných tokov, je guľový ventil.

Jeho funkcie zahŕňajú zastavenie a štart, reguláciu a vzhľadom na dizajn niektorých druhov a miešanie prenášaných médií.

Hlavná vec o žeriave

Regulačný ventil cez priechod je určený na zápchu a spúšťanie média a reguláciu prietoku. Guľový ventil sa odlišuje od série priechodov s minimálnymi hydraulickými stratami, ktoré sa dosahujú vďaka guľovému ventilu. Práve táto forma uzamykacieho zariadenia sa používa v plynovodoch.

Existuje niekoľko výhod, ktoré sú:

• v jednoduchej štruktúre výstužnej zostavy;
• vysoký stupeň tesnosti;
• odolnosť voči agresívnym médiám;
• jednoduché riadenie;
• kompaktnosť;
• výrazne obmedzený polomer otáčania rukoväte;
• možné miešanie viac tokov;
• univerzálna priepustnosť - z kvapalného na viskózne médium, ako aj médiá s nečistotami (kal, buničina).

Pre guľové ventily, mosadz, oceľ, liatina, polypropylén, polyetylén, keramika a hliník sa používajú hlavne. Hniezda je vyrobená z grafitu, plastu, gumy a rôznych kovov.

Návrh guľového ventilu

Guľový ventil cez priechod je výstuž s otočným mechanizmom so štvrtinovým dorazom. Jeho hlavnou úlohou je úplné otvorenie alebo prekrývanie, ale nie regulácia sily dopravného toku. V prípade neúplného otvorenia zápchy vo vysokotlakových rúrach sa môže vytvoriť turbulencia, ktorá postupne vedie k strate tesnosti.

Princíp činnosti uzamykacieho zariadenia je jednoduchý - otáčanie rukoväti proti smeru pohybu hodinových ručičiek o 90 ° znamená, že ventil je úplne otvorený, keď je páka rovnobežná s rúrkou a uzatvorená - v polohe kolmej na ňu.

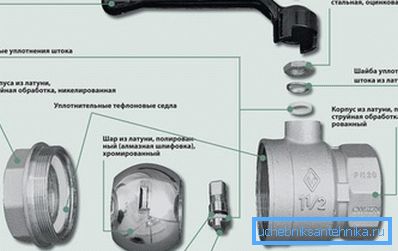

Výstužná zostava je:

• guľový zámok s priechodným otvorom;
• 2 sedlá držiace guľu;
• vreteno;
• bývanie, v ktorom sú umiestnené vyššie uvedené prvky;
• ovládacia rukoväť pripojená k vretenu.

Telo žeriavu môže byť monolitické alebo sklopné. Demontovateľný dizajn je nevhodný pre údržbu a opravu, takže jeho cena je nízka. Možnosť sklonu môže byť opravená, čo umožňuje dlhšiu prevádzku.

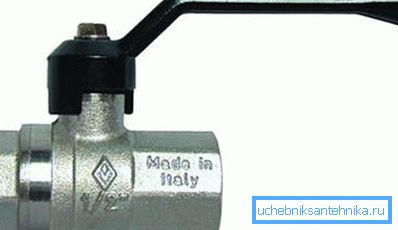

Malý priemer otvoru v guľkej zápche nevyžaduje veľa úsilia na jej ovládanie. Veľké priemery otvorov môžu vyžadovať dlhšiu páku alebo automatickú pohonnú jednotku.

Venujte pozornosť! Dlhá rukoväť nie je vždy vhodná, najmä ak je žeriav inštalovaný v náročných podmienkach. Iné rúry môžu interferovať s otáčaním, inštalácia elektrického pohonu na žeriave môže byť cesta von.

Oblasti použitia

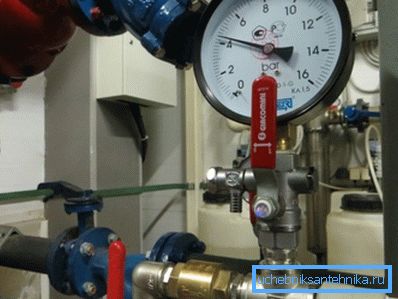

Guľové ventily sú dnes nepostrádateľné v chemickom, ropnom a plynárenskom priemysle, inžinierskych spoločnostiach a poskytujú domy plyn a teplo. V apartmánoch sú takéto zariadenia umiestnené na prívodných rúrach k zariadeniu.

Použitie uzlov sa deje v prísnom súlade s ich triedou tesnosti.

Usporiadanie tohto procesu je upravené normou GOST 24856-81, podľa ktorej má teleso žeriavu určitú farbu podľa svojej aplikácie:

• vodná doprava je označená modrou farbou;
• plyn žltá;
• ropa a ropné produkty - čierna.

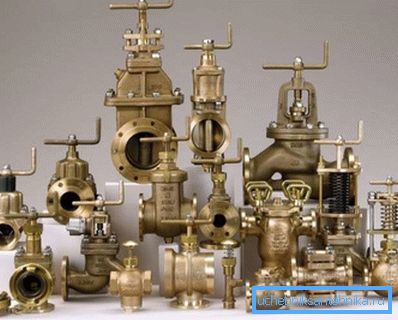

Klasifikácia uzamykacích zariadení

Podľa metódy pripojenia k potrubiu majú zariadenia na uzamykanie guľôčok nasledujúce typy:

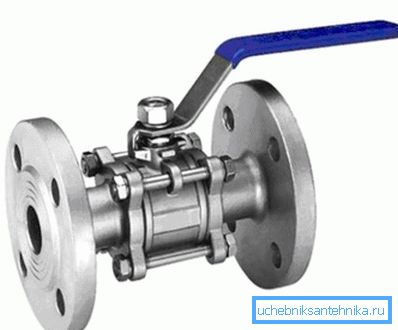

• prírubou - sú skladateľné a odlievané, odolávajú vysokému tlaku a preto sú vítané na diaľniciach s priemerom priečneho prierezu viac ako 46 mm od plynárenského priemyslu a ropných rafinérií;

• spájanie - úspešne používané v potrubiach s prierezom do 45 mm, v komunálnych vykurovacích, plynových a vodných systémoch;
• vsuvka - najčastejšie používané v potravinárskom a chemickom priemysle, hlavnou výhodou je opraviteľnosť a opätovné použitie montáž / demontáž;

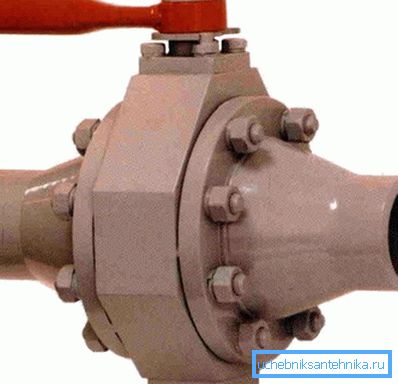

• zvárané - sú charakteristické pre použitie v oblasti výstavby, inštalované raz, cena je relatívne nízka;

• kombinovaný - Možnosti montáže sú možné, môžu byť riadené, hlboko v zemi, vďaka rozšírenej osi ventilu.

V smere dopravného toku a počtu pripojení:

• kontrolné body - vstup / výstup sú na tej istej osi, namontované na rovinných úsekoch potrubí rôznych priemerov;

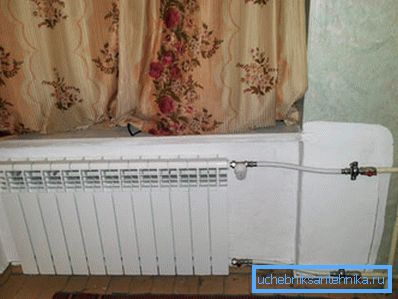

• úhlová - os otvoru sú navzájom kolmé, hlavne umiestnené v miestach pripojenia k domácim spotrebičom, napríklad k batérii;

• trojcestné (mixéry);
• multipass.

V závislosti od podielu šírky pásma:

• plné vyvŕtanie - až do 100%;
• štandard - až 50%;
• Neúplný prietok 70-80%.

Priemer otvoru v bráne guľového ventilu s plným vývrtom sa zhoduje s vnútorným priemerom potrubia, a preto je minimalizovaný hydraulický odpor, rovnako ako tlaková strata. Takéto tvarovky sú vhodné pre kvapaliny.

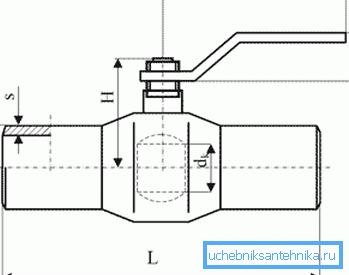

Otvor v guľovej súprave, ktorý nie je plný, je naopak menší a môže mať tvar kužeľa (jeden alebo dva symetrické priechody), a preto existuje väčší hydraulický odpor. Malý priemer "uľahčuje" takéto žeriavy, sú odolné, pretože sa nechávajú v malých tokoch a zaťaženie lopty klesá, výhodne sa líšia v cene.

Všeobecné pravidlá inštalácie

Nemali by ste pripomínať, že funkčné obdobie a kvalita práce závisí od príslušnej inštalácie výstužnej jednotky.

Všeobecné pokyny na inštaláciu zahŕňajú:

1. Konečný výber miesta inštalácie a poskytnutie bezplatného prístupu k nemu pre inštaláciu a opravu v budúcnosti.
2. Potreba kontrolovať dodržiavanie parametrov, ako je priemer ventilu a potrubia, kapacita ventilu a jeho kompatibilita s pracovnými podmienkami (typ média, maximálny tlak v potrubí a teplota).

1. Poznať smer prepravovaného toku, ktorý je navyše zobrazený šípkami vstupu / výstupu na telese zariadenia.
2. Súlad s umiestnením a typom závitu.
3. Použitie tesniacej pásky v závitových prvkoch, ktoré musia byť navinuté s určitou snahou zaručiť tesnenie.

Venujte pozornosť! Aby ste správne navíjali pásku FUM svojimi vlastnými rukami, musíte vidieť otvorený vonkajší závit zo strany upevňovacieho bodu pred sebou. Zaveďte pásku v smere hodinových ručičiek.

1. Pri prírubách ich konštrukcia na žeriave a potrubí musí byť rovnaká.

sčítanie

Ventily, ktoré zodpovedajú technickým charakteristikám potrubia a média, ktoré majú prechádzať, budú fungovať kvalitatívne a dlhodobo. Výhody uzáveru, jednoduchého a zároveň ideálneho tvaru, sa úspešne používajú v priemyselnom a rezidenčnom sektore.

Videá v tomto článku zobrazujú jednu z možností použitia klepnutia (v tomto príklade na organizáciu kvapkajúcej zavlažovania).
