Ponorné vibračné čerpadlo pre studne: charakteristické

Ak chcete usporiadať plnohodnotný systém zásobovania vodou v dacha - stačí vykopať studňu nestačí. Je tiež potrebné zorganizovať zásobovanie vodou, ktoré dodá do domu dostatok vody alebo iných miest, kde je to potrebné. Na tento účel sa používajú zariadenia ako ponorné vibračné čerpadlá.

Ponorné čerpadlá sú zariadenia, ktoré umožňujú zdvihnúť a čerpať vodu. Takéto mechanizmy sú umiestnené pod hladinou vody, čo spôsobuje úplné ponorenie čerpadla do vody. Toto usporiadanie mechanizmu zabraňuje jeho prehriatiu.

Proces výberu čerpadlového zariadenia nie je taký jednoduchý, ako sa zdá na prvý pohľad. Pri výbere by ste mali vedieť, že ponorné čerpadlá sú odstredivé a vibrujúce.

Rozdiely medzi vibráciami a odstredivými ponornými čerpadlami

Hlavným rozdielom medzi týmito dvoma štruktúrami je spôsob, ktorým sa dodáva tekutina na vrch. Ak hovoríme o odstredivých zariadeniach, potom sa používajú rotujúce prvky.

Vibračné čerpadlá pre studne nie sú vybavené rotujúcimi prvkami a voda v nich stúpa nahor kvôli pohybu piestu alebo kvôli pružnej membráne. Takéto dizajnové prvky poskytujú zrejmé výhody vibračných produktov, ktoré spočívajú v jednoduchosti zariadenia, malom počte častí a lacnosti, pretože cena zariadenia je nízka.

Návrh a princíp činnosti vibračných ponorných čerpadiel

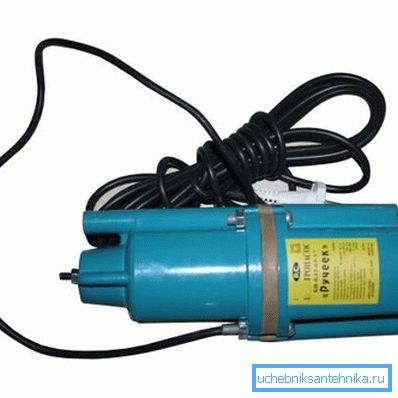

Ponorné vibračné čerpadlá nie sú vybavené časťami, ktoré sa otáčajú počas prevádzky, v ich konštrukcii nie sú žiadne ložiská, ktoré by mohli dlhšie trvať. Jednoduchý, ale zároveň veľmi úspešný dizajn týchto zariadení vám umožňuje prevádzkovať ich bez vykonávania údržbárskych činností.

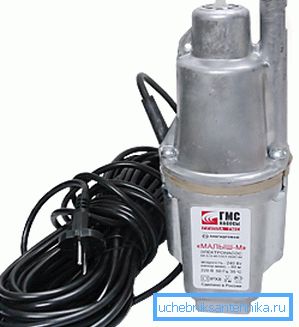

Základom takéhoto čerpadla je jeho teleso, v ktorom sa nachádza elektromagnet a vibračný mechanizmus. V momente pripojenia prístroja k sieti začne kotva svojho elektrického magnetu vytvárať translačné pohyby a vibrovať tak, že smeruje silu na tyč, na ktorej je piest upevnený.

Ako sa píše v prístroji, voda sa dostáva do vstupu cez pohyb piesta, vyplní komoru cez špeciálny ventil, odkiaľ vstupuje do výtlačnej hadice, keď sa piest pohybuje dozadu. Ventil, ktorý bol spomenutý, je proti pohybu tekutiny v dvoch smeroch, čím zabraňuje vylievnutiu z pracovnej komory zariadenia.

oblasť použitia

Ponorné čerpadlá typu vibrácie môžu byť použité nasledovne:

• Čerpadlo na studne. Malé indikátory tlaku zariadenia určujú jeho použitie len v plytkých studniach;
• Čerpadlo na studne. Takéto čerpadlo môže byť použité ako na napájanie pitnej vody z dna studne, tak na čistenie studne, ktorá spočíva v odčerpávaní vody prídavkom piesku a hliny;
• Zásobovanie vodou pre technické potreby. Čerpadlo sa môže použiť na čerpanie vody z akéhokoľvek zásobníka, napríklad na napájanie alebo na iné účely.

Vlastnosti dizajnu

Vibračné čerpadlá pre studne alebo vrty majú niekoľko konštrukčných prvkov, ktoré je potrebné spomenúť:

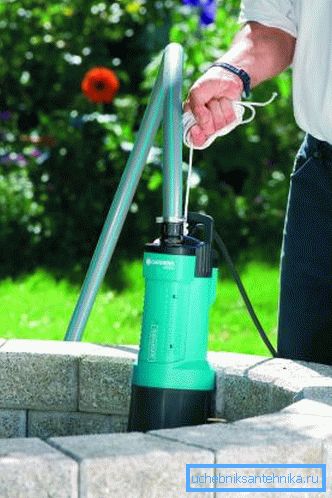

• Malé celkové rozmery, nízka hmotnosť a jednoduchá inštalácia umožňujú pripojiť takéto čerpadlo vlastnými rukami, pre ktoré je potrebné starostlivo prečítať a dodržiavať pokyny;
• Nie je potrebné vykonávať ďalšie činnosti, nastavovať alebo dotiahnuť matice, stačí iba pripojiť zariadenie k elektrickej sieti, inštalovať prívodnú hadicu vody a spustiť ju do vody. Ak chcete ponoriť čerpadlo, musí byť sprevádzané silným káprom;
• Niektoré modely majú funkciu tepelnej ochrany, ktorá sa realizuje ako tepelný spínač, ktorý vypne čerpadlo, keď teplota konštrukcie dosiahne 100⁰C;
• Aby sa zabránilo vniknutiu pevných nečistôt do komory výrobku, stačí inštalovať špeciálny filter;
• Existujú modely s funkciou horného prívodu vody a nižšie. Ak vaše čerpadlo realizuje horný prívod vody, musíte zabezpečiť, aby vždy zostal vo vode, čo eliminuje riziko prehriatia.

Venujte pozornosť! Konštrukcie, v ktorých je prívodná komora vody umiestnená v hornej časti, sú chránené pred pieskom a ďalšími ťažkými časťami, ktoré vstupujú do zariadenia.

Výber čerpadla

Každý, kto chce takéto zariadenia kúpiť na vlastné použitie, si myslí, na ktoré vibračné čerpadlo si vyberiete dobre?

Pri výbere najvhodnejšieho modelu by ste mali venovať pozornosť takým charakteristikám, ako sú:

• Napájanie zariadenia;
• Výkon, ktorý je vyjadrený objemom čerpanej vody na 1 jednotku času;
• Hlava alebo výška, pri ktorých je zariadenie schopné zdvíhať vodu.

Výhody ponorných vibračných konštrukcií

Vibračné čerpadlo pre studňu je štruktúra vybavená mnohými zreteľnými výhodami:

• Nenáročné použitie;
• Nízka hladina hluku;
• Dlhá životnosť;
• Nedostatok rotujúcich častí a častí, ktoré potrebujú mazanie;
• Nízke ohrievanie výrobku počas prevádzky;
• Nízke opotrebenie komponentov konštrukcie;
• Nie sú náchylné na alkálie, ktoré môžu byť vo vode;
• Neprerušovaná prevádzka za akýchkoľvek teplotných podmienok;
• Mobilita a kompaktnosť výrobku.

Inštalácia ponorného vibračného čerpadla do studne

Po tom, čo ste odpovedali na otázku, ktoré vibračné čerpadlo si vyberiete pre studňu a zakúpite ju, mali by ste mať záujem o otázku, ako ju správne nainštalovať a ako vykonávať vodu?

V skutočnosti tieto úlohy nie sú také ťažké, ale existujú určité nuansy, s ktorými by ste sa mali určite oboznámiť. Zaberanie inštalácie takéhoto čerpadla stojí dva alebo dokonca tri, pretože práca v šachte je spojená s rizikom a jedna osoba nie je vždy schopná vytiahnuť druhú z takej hĺbky.

Pozemné stavby

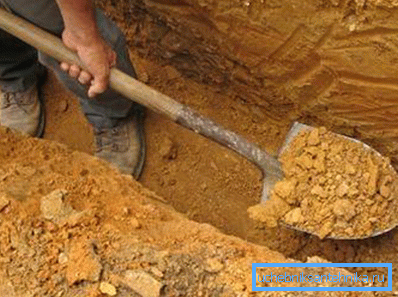

Aj pred začiatkom samotnej inštalácie čerpadla je potrebné vykonať všetky manipulácie spojené s vytvorením vodovodného systému vo vzdialenosti od domu až k studni. Ak to chcete urobiť, kopať výkop.

Je žiaduce, aby výkop zostal rovný, bez zákrut a ohybov, táto forma umožní nestratiť silu tlaku. Vykopanie výkopu by malo byť v hĺbke približne 1-1,5 m.

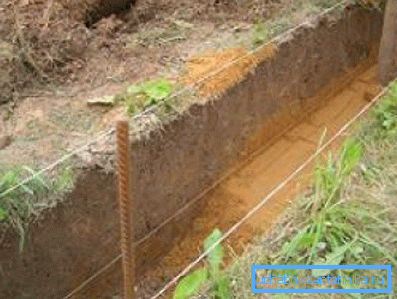

Takže vykopať výkop, ktorého šírka je 40-50 cm. Uistite sa, že na dne výkopu nie sú žiadne ostré kamene, okuliare a nečistoty.

Na dno výkopu umiestnime pieskovú podušku, ktorá sa skladá z vrstvy zhutneného piesku s hrúbkou 10 až 15 cm. Piesok je pokrytý geotextíliou, ktorá bude neskôr zabalená. Potom môžete prejsť priamo na kladenie potrubia.

Pokládka vodovodných potrubí

Pre výstavbu inštalácie na ulici je možné použiť niekoľko typov potrubí:

• Oceľové rúrky;
• Kovové rúry;
• Rúrky z nehrdzavejúcej ocele;
• Potrubia z polypropylénu;
• Soda hadice (vhodné len pre dočasné inštalácie).

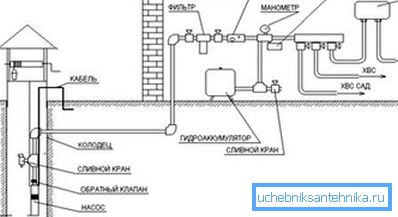

Samotný postup, ktorý vedie inštalatérske práce, je rozdelený na nasledujúce kroky:

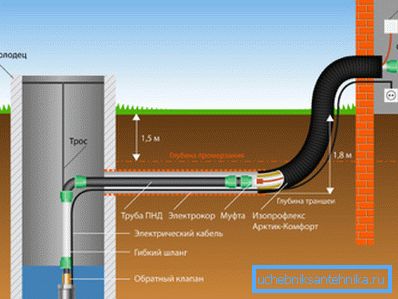

1. Úseky potrubí sú prepojené z studne na samotný dom;
2. Vodovodná rúra je zabalená s tepelne izolačnými materiálmi a je ťahaná vo vnútri potrubia väčšieho priemeru. Pre tento účel sa bežne používajú azbestové alebo plastové odpadové produkty;

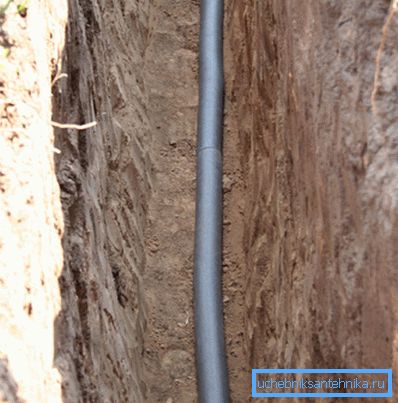

1. Výsledná štruktúra sa položí do vykopaného výkopu a označí miesto na stene studne, ktoré bude vložené;

1. V stene hriadeľa vyrezáme otvor s priemerom 15 cm Vložte objímku do otvoru, ktorej dĺžka by nemala byť menšia ako 0,5 m.
2. Tiahlo prívod vody do objímky takým spôsobom, že vstupuje do jamky s priemerom najmenej 25 cm;
3. Nakoniec nainštalujte batériu a odpal. Otáčaním potrubia smerom nadol smeruje k miestu, kde je nainštalované vibračné čerpadlo pre studňu;

Rada. Kohútik s odpalom by mal byť inštalovaný, pretože odtokový kohútik môže byť užitočný, ak potrebujete núdzový odtok vody z vodovodného systému.

1. Ďalej by ste mali vypočítať vzdialenosť, ktorá oddelí ventil od čerpadla a odreže dĺžku vodovodného potrubia.

Teraz môžete prejsť priamo k inštalácii zariadenia.

Inštalácia čerpadla do studne

Vibračné čerpadlá pre studne sú zavesené pomocou kábla. Preto je prvým krokom zvarenie štvorcového rámčeka z rohu, ktorý je namontovaný na vrchole špičky.

Kábel je potrebné pripevniť k tomuto rámu.

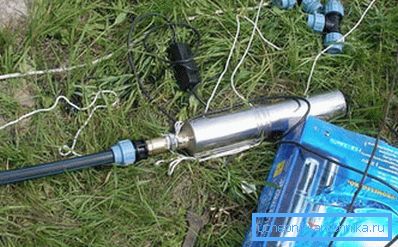

1. Na zemi položte potrubie, čerpadlo a uvoľnite napájací kábel pre jednoduché pripojenie.

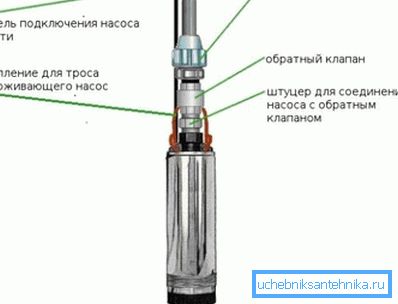

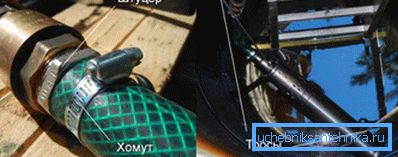

1. Na vstupe zariadenia namontujeme spätný ventil pomocou sanitárneho obalového materiálu.
2. Do spätného ventilu je pripojená plastová alebo mosadzná spojka;
3. Pripojte spojku k vodovodnej rúre;
4. Pripojíme elektrický kábel k potrubiu pomocou elektrickej páky alebo svoriek s miernym uvoľnením v drôte;
5. Pripojte nylon alebo pozinkovaný bezpečnostný kábel k čerpadlu;

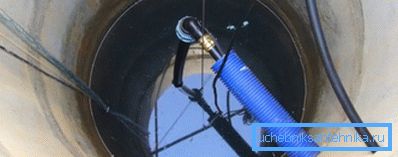

6. Táto konštrukcia by mala byť spustená do studne, pričom by sa čerpadlo držalo bezpečnostným káblom;

Venujte pozornosť! Držanie čerpadla napájacím káblom je prísne zakázané.

1. Keď je čerpadlo spustené v potrebnej hĺbke, je potrebné kábel pripevniť k rámu;
2. Ak chcete pripojiť potrubie k vodovodnej batérii, je potrebné, aby osoba prišla do studne, kto bude pripojenie pomocou vlečnej alebo sanitárnej pasty.

Po inštalácii čerpadla by mal byť elektrický kábel držaný na mieste inštalácie všetkých inštalačných zariadení - akumulátora, kotla a filtrov. Po dokončení inštalácie potrubia musí byť potrubie pokryté geotextíliou, pokryté vrstvou piesku o hrúbke 10 cm as pôdou.

Vibračné čerpadlá pre studne sú skvelým spôsobom, ako zabezpečiť vodu pre vlastný vidiecky dom, tieto zariadenia sú lacné a ľahko sa inštalujú. Môžete sa naučiť aj ďalšie užitočné informácie o týchto zariadeniach sledovaním videa v tomto článku.
