Ponorné čerpadlá pre studne: prvé známe

Ako dobre funguje čerpadlo? Aké sú vlastnosti a ako vybrať ponorné čerpadlo pre studňu? Čo by ste mali venovať zvláštnu pozornosť pri inštalácii?

V článku sa budeme snažiť odpovedať na tieto a ďalšie otázky.

Pracovné podmienky

Aké sú podmienky pre domáce čerpadlá na studne?

Pochopenie tejto skutočnosti nám poskytne jasnejšiu predstavu o tom, ktoré vlastnosti sú najdôležitejšie pri hodnotení zariadenia.

• Voda čerpá čerpadlo na chladenie motora.. Kvalita chladenia je okrem iného ovplyvnená medzerou medzi telom prístroja a stenami studne: príliš malá vzdialenosť je nežiaduca. Navyše: v tomto prípade hrozí riziko zaseknutia produktu pri jeho znižovaní alebo odstránení.
• Čerpadlo je zavesené v určitej vzdialenosti od spodnej časti studne; zatiaľ čo väčšina vodného stĺpca nad ním je niekoľko metrov. Týmto spôsobom sú kompenzované nevyhnutné sezónne zmeny v úrovni podzemnej vody.
• Služba, to mierne, ťažké. Odstránenie produktu z hĺbky niekoľkých desiatok metrov nie je samo osebe triviálne. deformácia vŕtacieho otvoru môže znemožniť.

Upozornenie: ak je inštalácia ponorného čerpadla do studne s vlastnými rukami dosiahnuteľná, potom jeho zdvíhanie pri deformácii puzdra môže vyžadovať zapojenie vrtného zariadenia.

• Tlak, ktorý by naša jednotka mala vytvoriť, nie je obmedzená vzdialenosťou od povrchu. Je potrebný nadbytok, ktorý nielenže vytvorí dostatočný tlak na ovládanie odtokových nádrží a miešačov, ale aj prekoná hydraulický odpor potrubí.

klasifikácia

Takže, aké sú zariadenia, o ktorých diskutujeme?

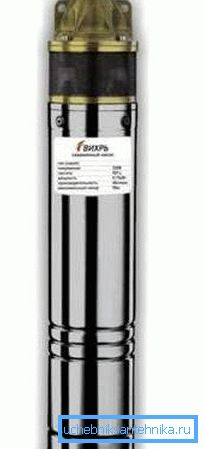

vír

Jeho konštrukcia je dosť jednoduchá: obežné koleso vytvára nadmerný tlak vo vzdialenosti od osi otáčania; pozdĺž osi, naopak, dochádza k zriedeniu, čo zabezpečuje prívod vody zo studne. Zdá sa, že schéma je jednoduchá a odolná voči chybám, takže cena čerpadla bude minimálna a životnosť bude skvelá.

Ako vždy, ďábel je v detailoch.

Nezabudnite, aký tlak by mal vytvoriť túto jednotku. Na desiatkach metrov, nie? Aby sa na výstupe vytvoril pretlak 7 - 9 kgf / cm2, medzera medzi obežným kolesom a puzdrom musí byť vypočítaná vo frakciách milimetra - inak sa voda jednoducho rozbehne v kruhu.

Ak môže dôjsť k vniknutiu veľkých častíc, ktoré by mohli zakliniť obežné koleso, zabrániť hrubému filtru na vstupe, potom čo robiť s malými abrazívami? Oni nosia čepele a rozbiť trup; v dôsledku toho sú potrebné nákladné opravy, čo má za následok úplnú výmenu čerpacej časti.

Kapitán Evidence naznačuje, že: vortexové čerpadlá sa používajú iba pre studne s výnimočne čistou vodou obsahujúcou najviac 30 gramov nečistôt na objem kubického metra.

skrutka

Závitové čerpadlá so skrutkou - presný opak vírusu z hľadiska náročnosti voči nečistotám. Vyrovnávajú sa so zdvíhaním kvapalín s obsahom až 50% piesku a iných suspendovaných látok. Ako sa to dosiahlo?

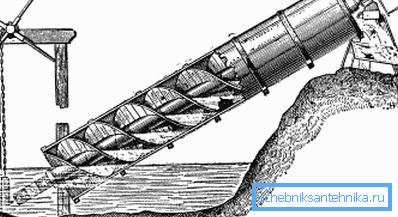

V centre návrhu je skrutka Archimedes (alebo červ), stavebný prvok používaný starým gréckym vynálezcom na zdvíhanie vody v dávnych dobách. Pri otáčaní vytvára dynamicky sa pohybujúce oblasti s vysokým tlakom.

Takéto zariadenie generuje niekoľko dizajnových prvkov.

• Potreba samostatného motora, ako aj problémy s jeho hydroizoláciou, zmizne. Samotný rotujúci šnek je rotorom elektrického motora a telesom je jeho stator.
• Účinnosť zariadení je len 50-70 percent, čo je oveľa horšie ako konkurenčné riešenia. Časť energie sa vynaloží na zbytočné miešanie a ohrev vody: vlastná hydraulická odolnosť čerpadla je extrémne vysoká.
• Produktivita je tiež výrazne nižšia ako konkurencia.
• Odtoková voda vyžaduje povinnú filtráciu. Zariadenia tohto typu sa však častejšie používajú nie na nepretržitú prevádzku v studniach, ale na ich čistenie počas napichovania alebo počas prípravnej prevádzky.
• Z medzery medzi závitom a skriňou (tzv. Kompresné uloženie) závisí od výkonu čerpadla. Čím silnejšie sú súčasti, tým vyššia je výkonnosť a tlak na výstupe.

Avšak: zdroj statora sa súčasne opakovane znižuje v dôsledku zvyšujúceho sa stupňa mechanického opotrebovania.

• Ak sú rotory vyrobené ako tvrdé a odolné voči opotrebeniu (spravidla sa používa nehrdzavejúca oceľ), elastické materiály vrátane zlúčenín na báze kaučuku sa široko používajú pre vnútorné škrupiny statorov.

blánovitý

Lacnosť zariadení tohto typu je mimo konkurencie. Jeho dôvodom je jednoduchosť jeho konštrukcie: elastická membrána je poháňaná solenoidom, na ktorý je dodávaný vysokofrekvenčný zdroj napájania do riadiaceho obvodu; guľové ventily spôsobujú, že voda sa pohybuje správnym smerom a blokuje jej pohyb počas spätného zdvihu membrány.

Napriek lacnosti môže byť potenciálnemu kupujúcemu odporučený udržiavať čo najviac od membránových čerpadiel.

Aký je dôvod tejto inštrukcie?

• Membránový zdroj je obmedzený bez ohľadu na jeho kvalitu a materiál použitý na výrobu. Deformuje sa v procese práce, čo nevyhnutne v určitom čase vedie k jej zničeniu. Zdvihnutie čerpadla pre údržbu, ako si pamätáme, je pochybným potešením.
• Guľový ventil zaklinený pieskom alebo malým kamienkom spôsobuje bežnú prevádzku čerpadla s veľmi rýchlou poruchou solenoidu.

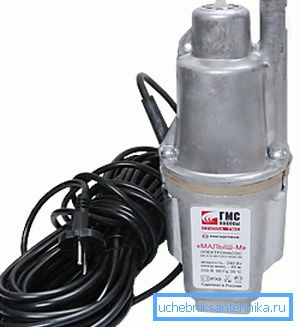

• Tlak a výkon takéhoto výrobku je pod akoukoľvek kritikou. Typický predstaviteľ tejto triedy - domáce Malysh - bol široko používaný pred niekoľkými desiatkami rokov v krajinách studní a plytké studne; Teraz sú všetky membránové zariadenia prakticky nahradené nasledujúcim typom čerpadiel - odstredivými.

odstredivý

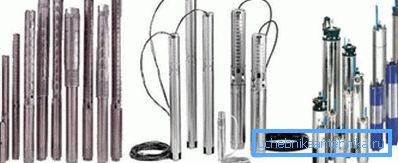

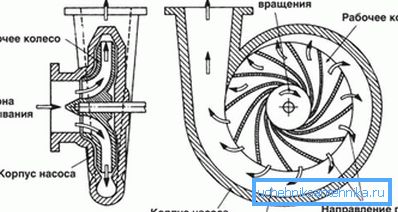

Podľa tejto schémy funguje väčšina súčasných predaných zariadení. Štrukturálne, oni silne pripomínajú víru; Rozdiel medzi obežným kolesom a puzdrom je však omnoho väčší, čo znižuje citlivosť na nečistoty. Častice s veľkosťou až do 2 milimetrov a veľkosť suspenzií do 150 gramov na meter kubický nevyvolávajú problémy.

Ako sa poskytuje tlak a výkon? Koniec koncov by sa zdalo byť zrejmé, že hlavné technické vlastnosti ponorných čerpadiel pre studne - hlavu a produktivita - by sa mali katastrofálne zvyšovať s rastúcou vzdialenosťou medzi obežným kolesom a plášťom, nemali by?

Problém je vyriešený jednoducho a elegantne. Na hriadeli motora sa postupne nainštaluje niekoľko stupňov, z ktorých každá pozostáva z obežného kolesa a difuzéra. Každá etapa zvyšuje tlak o 5 - 10 metrov; V dôsledku toho môže byť pretlak na výstupe 20 alebo viac atmosfér.

výber

Takže studňa je vŕtaná, kryt je nainštalovaný. Sme v obchode a budeme kupovať zariadenie, ktoré v najbližších niekoľkých rokoch nám poskytne vodu - pitie a určené pre potreby domácnosti. Čo hľadať pri nákupe?

Tlak hlavy

Menovitý tlak by nemal byť menší ako je potrebné; Významný prebytok je však tiež nežiadúci: výsledkom bude nielen nadmerná spotreba energie, ale aj potenciálne problémy s flexibilnými spojeniami (nie sú veľmi odolné voči vysokým pracovným tlakom).

Ako vypočítať potrebu?

1. Zoberte hĺbku čerpadla. Minimálna vzdialenosť od dna studne je približne jeden meter; pri zohľadnení kolísania hladiny podzemnej vody sa odporúča znížiť čerpadlo približne o 5 až 10 metrov od vodnej hladiny. Hĺbka prázdnych a vodou plnených častí kufra sa dá ľahko merať pomocou lana s hmotnosťou olova - stačí merať suchú a vlhkú časť lana.
2. Výsledná hodnota je pridaná 30 metrov. Nadmerný tlak by mal vytvoriť tlak potrebný na normálnu prevádzku miešačiek a plniacich ventilov vo vodovodnom systéme.
3. 10% sa pripočíta k výsledku za nezapísané straty.

Pre čerpadlo ponorené do hĺbky 40 metrov je žiaduca nominálna hlava (40 + 30) * 1,1 = 77 metrov.

Upozorňujeme, že v praxi sa výsledok zaokrúhľuje na desiatky metrov. V našom prípade stojí za nákup zariadenia s menovitým tlakom 80 m.

produktivita

V ideálnom prípade by mal byť väčší ako maximálna spotreba vody v rodine, ale nesmie prekročiť prietok. Pre rodinu so 4 osobami sa zvyčajne používa zariadenie s kapacitou približne 50 litrov za minútu; potreba zavlažovania záhrade na dvore, táto hodnota sa približne zdvojnásobí.

Ako určiť (aj približne) prietok?

1. Určte výšku vodného stĺpca nad čerpadlom. Merať to, ako už vieme, nie je ťažké ako plachtenie na lane.
2. Vyčerpáme úplne dobre.
3. Zistite, ako dlho sa hladina vody obnoví. Za týmto účelom vykonávame periodické merania s malým intervalom.
4. Rozdelíme objem vyčerpaného a potom vstúpili do studne po uplynutý čas. Ako vypočítať objem vodného stĺpca známej výšky? Rovná sa výsledku tejto výšky štvorcom polomeru puzdra a číslom pi. Preto má stĺpik s výškou 10 metrov a priemerom 10 cm objem 10 x (0,05 x 2x3,1415) = 0,0785 m3 alebo 78,5 litrov.

priemer

Vo väčšine prípadov ide o 4 palce (asi 10 centimetrov); V ponuke výrobcov sú však 3-palcové modely.

Poznámka: S rovnakým výkonom je čerpadlo s menším priemerom zvyčajne drahšie. Čím menšie sú rozmery motora, tým ťažšie je zabezpečiť potrebný krútiaci moment.

výrobca

Spravidla produkty známych výrobcov (Grundfos, Pedrolo, Wilo a tak ďalej) trvajú dlhšie a vytvárajú pre majiteľov oveľa menšie problémy. V prípade zlyhania vybavenia firmy vyvinuli servisnú sieť.

montážne

Samotná inštalácia ponorného čerpadla v studni vyzerá takto:

1. Studňa sa čerpá, čistí piesok a bahno. Samozrejme, ak je to možné.
2. Na výstupe zo svorky čerpadla je pripevnená plastová rúrka na prepravu vody. Okrem toho je zariadenie zavesené na oceľovom kábli s ochranou proti korózii.

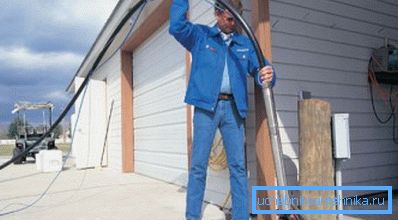

3. Jednotka je potom spustená do vrtu. Pripomeňme, že vzdialenosť od dna by nemala byť menšia ako jeden meter, inak je pravdepodobnosť, že sa zachytí bahno a piesok.

1. Kábel je pevne upevnený na špičke. V dome sú umiestnené potrubia na vodu a kábel.

Upozornenie: Rúra je umiestnená pod úrovňou mrazu.

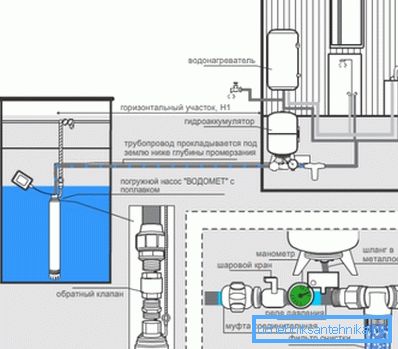

Pri pripájaní k prívodu vody je však potrebné zvážiť množstvo odtieňov.

• Ak nie je spätný ventil v konštrukcii samotného čerpadla vybavený, je po ňom inštalovaný. Bez ventilu, keď je motor zastavený, voda z vodovodného systému prúdi do studne.
• Inštalácia hydroakumulátora je veľmi žiadúca. Vyrovná špičky vody; okrem toho, ak je k dispozícii, čerpadlo zostane nečinné počas podstatnej časti času, čím sa ušetrí elektrická energia a jej zdroj.
• Zariadenia s vysokým výkonom vyžadujú štartér, ktorý postupne zvyšuje štartovací prúd.

záver

Dúfame, že výber a inštalácia nespôsobia čitateľovi vážne ťažkosti. Video v tomto článku poskytne ďalšie užitočné informácie. Veľa šťastia!
