Plošné čerpadlo pre vrt: charakteristiky, vlastnosti,

Povrchové čerpadlá pre vrty umožňujú čerpanie vody z malej hĺbky, čo je dôležité pre majiteľov vidieckych domov a predmestských oblastí.

Budeme hovoriť o hlavných charakteristikách a vlastnostiach týchto zariadení, ako aj o tom, ako inštalovať povrchové čerpadlo do studne.

Povrchové čerpadlo

Zariadenie a účel

Povrchové čerpadlá pracujú na princípe odsávania vody tým, že vytvárajú vákuum na konci nasávacej hadice, ktorá je ponorená druhým koncom do vody. Preto existuje rozdiel v tlaku na rôznych koncoch hadice a pri úplnom vákuu na saciej strane bude to hodnota atmosférického tlaku, to znamená asi 760 mm Hg.

Ak nahradíme ortuťový stĺpec vodným stĺpcom, tak výška takého stĺpca bude 10,3 metra, čo znamená, že pri plnom vákuu na strane sania voda môže stúpať o nie viac ako 10,3 metra.

Ak vezmeme do úvahy trecie straty vody na stenách rúr a neúplné vákuum v systéme, maximálna výška vody takéhoto čerpadla nebude väčšia ako 9 metrov a ak zoberiete do úvahy vodorovnú časť nasávacieho potrubia, ukáže sa, že skutočná pracovná výška bude 7 - 8 metrov

Venujte pozornosť! Pri výpočte parametrov zvážte vzdialenosť od jímky povrchového čerpadla. Tu by bol vhodný nasledujúci vzorec: Y = 4 (8-X), kde Y je dĺžka horizontálnej časti rúry, X je sacia výška. To znamená, že štyri metre vodorovnej časti zodpovedajú jednému meteru výťahu.

Venujte pozornosť! Z vyššie uvedeného výpočtu možno konštatovať, že povrchové čerpadlo je navrhnuté tak, aby zvedalo vodu do výšky až 8 metrov. To vám umožní používať toto zariadenie na prívod vody z otvorených vodných plôch, plytkých pieskových studní a studní.

Externé čerpadlá sú konštrukčne rozdelené do troch hlavných typov:

1. Vortex. Najkompaktnejšie a najlacnejšie zariadenia schopné vytvoriť dostatočne vysoký tlak v systéme, ale majú nízku účinnosť - nie viac ako 45%. Používajú sa predovšetkým na zavlažovanie a čerpanie vody zo zaplavených priestorov, ale nízka účinnosť a nízka spoľahlivosť neumožňujú odporučiť tento typ zariadenia ako trvalú jednotku pre samostatný systém zásobovania vodou;
2. Odstredivé. Drahšie a spoľahlivejšie zariadenia, ktoré vytvárajú aspoň menej ako vír, ale dostatočný tlak na zabezpečenie práce inštalácie. Majú vysokú účinnosť - až 92% - s dostatočnou spoľahlivosťou pre nepretržité používanie, čo umožňuje použitie tohto typu zariadení pri prevádzke čerpacích staníc vodovodu;
3. Vyhadzovač. Majú dva cirkulačné okruhy vody: v prvom okruhu je kvapalina privádzaná do vyfukovacej dýzy, kde v dôsledku efektu Bernoulli vzniká tlakový rozdiel a voda sa nasáva z vonkajšieho prostredia - druhého okruhu. Toto riešenie vám umožňuje znížiť hĺbku a vyriešiť problém s obmedzením sacieho výšky, no teraz na tento účel používajú výkonnejšie ponorné jednotky, ktorých pomer cena / kvalita je vyšší.

Ako je vidieť, návrh odstredivých čerpadiel sa ukázal ako najpraktickejší, preto ich budeme podrobnejšie venovať.

Usporiadaná odstredivá jednotka je pomerne jednoduchá:

• Dva pohony sú pevne upevnené na hriadeli pohonu prevodovky, v strede ktorého je jeden otvor;
• Otvor komunikuje s medziskupňovým priestorom, v ktorom sú spájané šikmé dosky, čím vytvárajú kanály od stredu priestoru až po okraje, ktoré sú spojené s kolektorovou nádržou (difúzor), ktorá komunikuje s prívodnou hadicou;
• Sacia hadica je pripojená k otvoru v strede disku;
• Ak sa nasávacia hadica a medzipriestor naplnia kvapalinou a prevodový pohon sa uvedie do pohybu, potom lopatky sklonené v smere opačnom k ​​otáčaniu začnú tlačiť vodu zo stredu do okrajov priestoru medzi kotúčmi v dôsledku odstredivého zaťaženia;
• Výsledkom je vytvorenie vákua v oblasti stredu kolesa a vstupného otvoru a v oblasti okrajov a spojenia s vypúšťacou hadicou difuzéra - oblasťou so zvýšeným tlakom;
• Za týchto podmienok sa systém bude usilovať o rovnováhu a voda sa vytlačí tlakom z akumulačnej nádrže na okraji kolesa do vypúšťacej hadice, zatiaľ čo v strede kolesa vznikne vákuum a tekutina bude vytekať zo sacieho potrubia za atmosférického tlaku.

Výsledkom je kontinuálna cirkulácia a čerpanie vody z jedného miesta do druhého, čo bolo potrebné na dosiahnutie. Pre prácu v autonómnom vodovodnom systéme domu sa však povrchová jednotka nevyužíva nezávisle od studne, ale zostaví sa takzvaná čerpacia stanica, čo je podrobnejšie opísané v nasledujúcom odseku.

Čerpacia stanica

Pre normálnu prevádzku povrchového čerpadla ako súčasť vodovodného systému bytového domu je pripojený k akumulačnej nádrži a automatickému aktivačnému riadiacemu systému. Je to nevyhnutné na zníženie počtu štartov za jednotku času.

Faktom je, že keď zapnete napájanie na vinutie motora, objavia sa špičkové hodnoty veľkosti prúdu, ktoré sa nazývajú nárazové prúdy. Tieto prúdy spôsobujú deštrukčný vplyv na zariadenie, a preto z hľadiska pracovného zdroja elektrického motora je oveľa lepšie, že pracuje s najmenším počtom cyklov štartovania.

Na druhej strane konštantná prevádzka čerpadla nie je nevyhnutná a je ekonomicky nerentabilná, pretože spotrebováva značné množstvo energie a vyprázdňuje studňu. Je samozrejmé, že je potrebné vytvoriť v systéme určité množstvo vody a tlaku, ktoré pokryje konštantné zapínacie a vypínacie inštalačné armatúry a kohútiky a len keď tento tlak klesne pod určité hodnoty, čerpadlo sa zapne a obnoví rezervu.

Preto ak sa dosiahne určitý špičkový tlak v zásobníku, čerpadlo sa automaticky vypne.

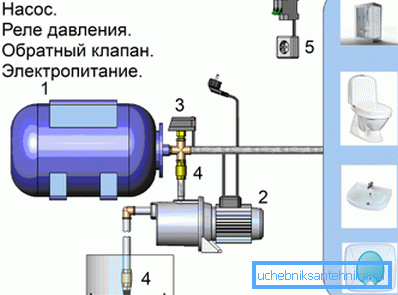

Tak sme prišli k zariadeniu čerpacej stanice a jej hlavné časti sú:

1. Hydroakumulátor alebo prijímač. Ide o kovovú alebo plastovú nádrž, vo vnútri ktorej je gumová žiarovka (membrána). Okolo hrušky je stlačený na 3,5 atm. vzduch a voda dodávané do hrušky sú pod stálym tlakom;
2. Tlakový spínač Je nastavený na spodné a horné vypínacie hodnoty a keď sa dosiahne dolná hranica, svorky uzatvárajú okruh a po dosiahnutí hornej hranice sa otvorí. V dôsledku toho sa výkon čerpadla zapne pri kritickom poklesu tlaku v nádrži a po obnovení maximálnej hodnoty sa vypne;
3. Merač tlaku. Zariadenie na meranie tlaku a riadenie nastavení relé a automatizáciu;
4. Odstredivé čerpadlo;
5. Sacia hadica so spätným ventilom a filtrom na konci;
6. Dávkovacia hadica;
7. Päťpólový sytič. Vyžaduje sa na prepnutie všetkých uvedených častí do jedného systému.


Venujte pozornosť! Pri dostatočnom kumulatívnom prijímači systém zriedka zapne čerpadlo, čo výrazne predlžuje jeho životnosť a predlžuje životnosť štartovacích motorov a svorkovníc. Okrem toho v inštalačnom systéme nebudú žiadne tlakové špičky a ich charakteristické vodné kladivo, ktoré ochránia ventily a potrubné prípojky.

Pripojenie čerpacej stanice k vrtu

Ak máte v úmysle pripojiť povrchové čerpadlo k vrtu s vlastnými rukami, naše podrobné pokyny vám pomôžu:

1. Čerpacia stanica (alebo samostatne čerpadlo) je inštalovaná na pevnej pevnej základni a nohy sú upevnené pomocou skrutiek alebo kotví. Odporúča sa inštalovať gumovú podložku pod inštaláciu, aby sa znížila vibračná aktivita zariadenia.

1. Výstupný (prívodný) otvor čerpadla je pripojený k palcovému výstupu päť-koncovky s hadicou alebo priamo;

1. Akumulačná nádrž je tiež spojená s palcovým vývodom tlmivky pomocou mäkkej hadice alebo priamo;

1. Príslušenstvo zostávajúceho otvoru je pripojené k potrubiu vnútorného prívodu vody doma;

1. Do otvoru? palca na manometri tlaku na montážnom skrutke;

1. Tlakový spínač je pripojený k zostávajúcemu nevyužitému poslednému otvoru dýzy;

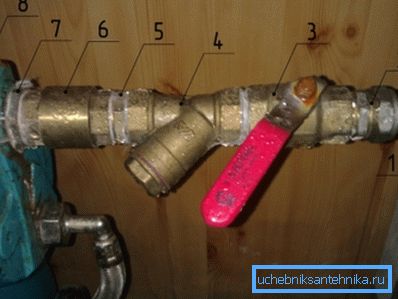

1. Sacia prípojka čerpadla je pripojená k prívodnému potrubiu vody.

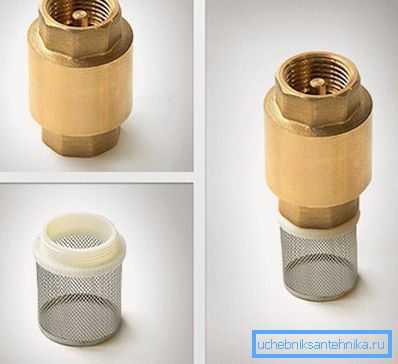

1. Koniec prívodného potrubia vody je vybavený spätným ventilom a hrubým vodným filtrom a spúšťaný do jamky (vzdialenosť od dna je najmenej jeden meter);

1. Napájací kábel čerpadla je pripojený k normálne otvoreným svorkám tlakového spínača a samotnému relé - k elektrickej zásuvke 220 V;

1. Pracovný priestor čerpadla je naplnený vodou cez špeciálny otvor v kryte a zariadenie je spustené;

1. Žeriavy v dome sú zatvorené a čakajú na plnenie nádrže. Keď je nádrž plná a čerpadlo je vypnuté, odstráňte tlak na manometer;
2. Potom sa kohútiky odomknú a voda sa uvoľní, kým sa čerpadlo znovu nezapne. Vrátane tlakového spínača;

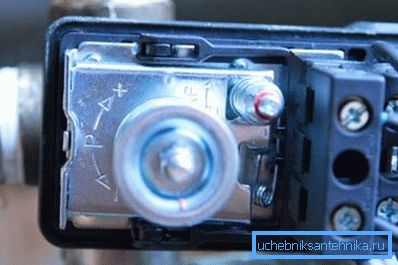

3. Nakoniec porovnajte získané hodnoty tlaku s pasovými údajmi prijímača a podľa potreby nastavte tlakový spínač.

Venujte pozornosť! Všetky spoje armatúry s rúrkami by mali byť vybavené spojkou s maticami uzáveru a medzi armatúrou a nádržou, ako aj medzi armatúrou a vodovodnou rúrkou by mali byť vložené guľové ventily.

záver

Povrchové čerpadlá sa široko používajú v autonómnych vodovodných systémoch na zásobovanie vodou z plytkých studní a vrtov. S pomocou nášho sprievodcu budete môcť nezávisle pripojiť a vytvoriť systém na dodávanie vody zo studne alebo iného zdroja. Tento problém môžete študovať hlbšie pomocou videa v tomto článku.
