Plastové kanalizačné studne: konštrukčné a inštalačné prvky

Betónové a plastové studne pre odpadové vody sa používajú na zabezpečenie prístupu k potrubiam na účely ich kontroly, prevencie a opravy. Voľba jednej alebo druhej možnosti pri navrhovaní kanalizačného systému je daná osobitosťami prevádzky, finančnými možnosťami a množstvom ďalších faktorov.

Nižšie detailne uvažujeme o plastových výrobkoch a tiež venujeme pozornosť funkciám ich inštalácie.

Účel vrtov

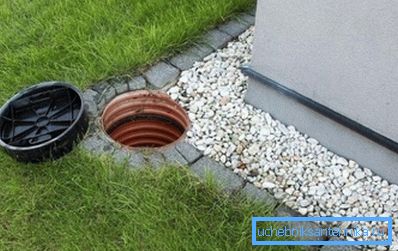

Ako sme uviedli vyššie, hlavnou funkciou každej kanalizačnej jamy je poskytnúť prístup do potrubia bez výkopu.

Súčasne v závislosti od umiestnenia tejto časti sa rozlišujú tieto skupiny:

• Inšpekcie sú rovnaké. Sú nainštalované na plochých úsekoch potrubia v určitom intervale. Hlavnou funkciou šácht je umožniť monitorovanie stavu potrubia a v prípade potreby určiť miesto zablokovania. Krok montáže inšpekčných bodov pre diaľnice s priemerom do 110 mm je 20 metrov a až 150 - 35 - 40 metrov.
• Rotary. Ako to naznačuje názov, sú namontované v oblastiach, kde sa kanalizačné potrubie otáča. Bez nich nie je možné robiť, pretože na zákrutách sa znižuje rýchlosť prúdenia a zvyšuje sa riziko dopravnej zápchy.
• Uzlový. Uveďte križovatku niekoľkých diaľnic. Najčastejšie sa používa v priemysle, pretože v súkromnej výstavbe sú takéto situácie zriedkavé.
• Perepadnaya. Používa sa na vytvorenie spojenia dvoch rúr, ktoré sú umiestnené v rôznych výškach.

Venujte pozornosť! Aby ste ušetrili, potrebujete vybaviť multifunkčné systémy, ktoré kombinujú napríklad bod obratu s miestom revízie. V tomto prípade budú celkové náklady na systém o niečo nižšie.

Podľa regulačných dokumentov musia byť takéto konštrukcie nainštalované:

• Na časti turnu.
• Pri pripojení viacerých potrubí alebo v mieste spojenia potrubia s hlavným potrubím.
• V mieste zmeny priemeru alebo sklonu potrubia.

Ako vidíte, rozsah použitia týchto častí je dosť rozsiahly. Nižšie sa budeme snažiť pochopiť všetky nuansy ich dizajnu.

Plastové výrobky

materiály

Ako sme uviedli vyššie, studne pre kanalizačné siete môžu byť vyrobené z železobetónu aj z plastu. Súčasne boli najpopulárnejšie polymérové ​​výrobky.

Takéto stavby vstúpili na moderný trh asi pred 20 rokmi. Doposiaľ vymenili betón približne v 40% európskych kanalizačných sietí. Máme toto číslo výrazne nižšie (dúfajme, že teraz), ale postupne sa zvyšuje podiel kontrolných šácht z plastu.

Nasledujúce syntetické materiály sa môžu použiť na výrobu týchto častí:

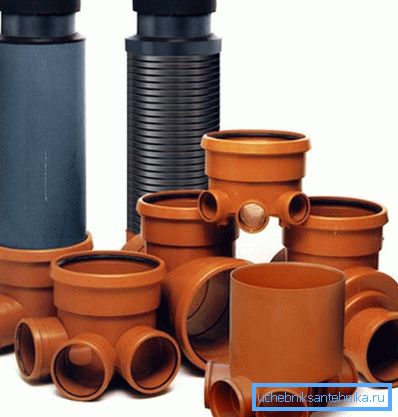

• Polyvinylchlorid. Rozlišuje sa pri vysokej trvanlivosti, ale pri silnom poklese teploty sa stáva krehkým.

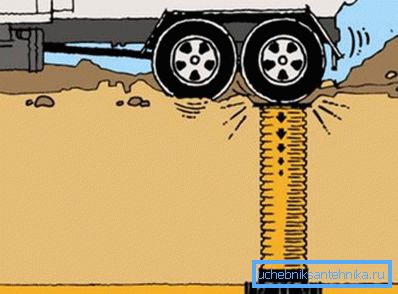

• polyetylén. Je pružný, ale zle prenáša dlhé statické zaťaženia, stráca trvanlivosť na ohyboch.
• polypropylén. Disponuje vysokými prevádzkovými štruktúrami, avšak vysoká cena pôsobí ako obmedzujúci faktor pri distribúcii týchto produktov.

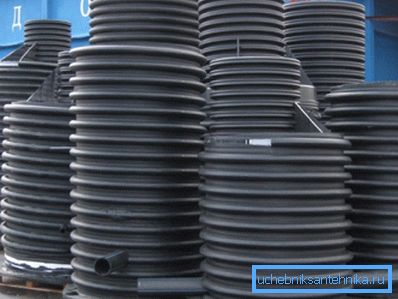

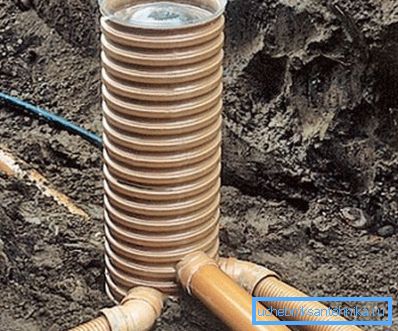

Rovnako nedávno získali popularitu systémy založené na kombinovaných materiáloch a zariadeniach, v ktorých rúrky s veľkým priemerom pôsobia ako nosné prvky. Príkladom sú kanalizačné jamy z rúr KORSIS, ktorých zvlnené škrupiny poskytujú vynikajúcu nosnosť.

Vlastnosti dizajnu

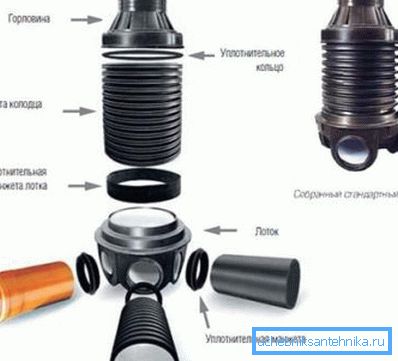

Typická studňa pozostáva len z niekoľkých častí:

• Krk, ktorý je namontovaný v rovine s povrchom zeme. Zvyčajne je krk dodávaný so spojovacími prvkami na upevnenie poklopu. (Pozri tiež článok Obsahuje plastovú šachtu pre studňu.)
• Dolu, spojenie krku so spodnou časťou, pracovná časť.
• Zásobník, v ktorom je pripojenie vykonané potrubia.

Pokiaľ ide o návrhové schémy, existuje aj niekoľko z nich.

Najčastejšie sa vyskytujúce štrukturálne prvky zahŕňajú:

• Teleskopická trubica sa voľne pohybuje vzhľadom k hriadeľu. Použitie teleskopu so sedlom na pripevnenie poklopu umožňuje namontovať studňu do požadovanej hĺbky, čo uľahčuje umiestnenie častí.
• Kónická časť spája zásobník s hriadeľom alebo krkom. Použitie kužeľových adaptérov umožňuje namontovať veľké zásobníky pod štandardné rozmery.
• Telo studne môže byť buď pevná (potom sa na jej výrobu použije rúrka), alebo sa zostaví. Prefabrikované konštrukcie sú vyrobené z kruhov, ktoré sú počas montážnej fázy hermeticky spojené.

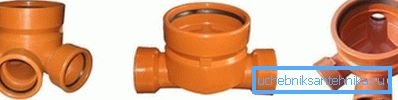

• Spodok podnosu je často kombinovaný s kinetom - špeciálnym rozdeľovačom pre niekoľko rúrok. Kinetta musí byť vybraná v závislosti od konfigurácie kanalizačnej siete, takže nemáme bezplatné pripojenie.

Výhody produktu

Vyššie popísané návrhy majú niekoľko výhod, ktoré im umožňujú postupne vylúčiť z trhu konkrétne výrobky s podobným účelom.

• Prípad má vysokú mechanickú pevnosť.
• Steny rúrok a podnosov sú odolné voči chemicky aktívnym látkam.
• Konštrukcia krku, hriadeľov a kinety umožňuje realizovať takmer tesné spojenia s minimálnymi pracovnými nákladmi.
• Použitie plastu ako hlavného materiálu, ako aj použitie vlnitých rúr na výrobu nosných prvkov umožňuje konštrukciu rôznych tvarov a veľkostí.

• Relatívne malá hmotnosť výrobkov značne uľahčuje inštaláciu.

Technológia inštalácie

Ak ste sa rozhodli v prospech plastov a nakúpili studňu, ktorej rozmery zodpovedajú vašim úlohám, môžete si ju sami nainštalovať.

Algoritmus činností v tomto prípade je nasledujúci:

• Najprv vykopáme jamku, ktorej hĺbka je o 30 cm vyššia ako výška studne.

Tip! Je potrebné vybrať hĺbku tak, aby položené potrubia vstúpili do kinetu bez výškových rozdielov. Je lepšie to urobiť vo fáze návrhu celého systému.

• Spodok jamy je opatrne zarovnaný. Nalejte vrstvu piesku zmiešaného so štrkom na vyrovnaný povrch. Hrúbka vrstvy po stlačení by mala byť až 20 cm.
• Nalepte betónový poter cez pieskový vankúš. Hrúbka poteru je od 50 do 100 mm.

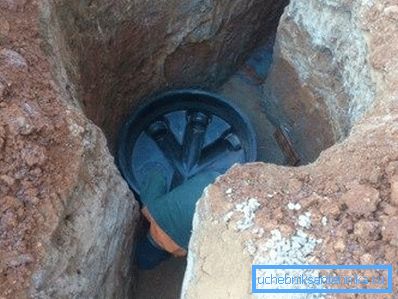

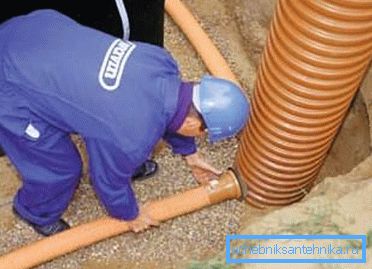

• Po vysušení betónu namontujeme dno studne alebo podnos s kinetom. Pripájame potrubia k ťahu a zabezpečujeme tesnosť všetkých spojov pomocou gumových spojok.

• V prípade potreby vykonajte orezávanie krku na požadovanú úroveň. Spravidla je materiál dobre rezaný konvenčnou pílou.

Tip! Rezanie by malo byť vykonané v stredovej čiare vyčnievajúceho rebra zvlnené rúrky.

• Dno spojíme so zvislou časťou (teleskopická trubica alebo vlnitý hrdlo), ktoré spája kĺb so silikónom. Zhora vytvoríme okraj a kryt poklopu. (Pozri tiež článok Plastový kryt: ako ho nainštalovať.)

Ďalej musíme vyplniť medzeru medzi stenami jamy a samotnou studňou. Návod odporúča vykonať plniacu vrstvu vrstvou, pieskom a štrkom s prídavkom hliny.

záver

Kanalizačné studne z plastu sú kompletnou náhradou za tradičné betónové konštrukcie. Okrem toho v mnohých parametroch (životnosť, jednoduchosť inštalácie atď.) Vážne prevyšujú systémy vyrobené zo železobetónových krúžkov. Môžete študovať tieto produkty podrobne prezeraním videa v tomto článku.
