Odstredivé čerpadlo pre vrt: pomoc pri výbere a vlastnosti

Ako sú ponorné odstredivé čerpadlá pre studne? Aké sú vlastnosti výberu takéhoto zariadenia? Má nejaké rozumné alternatívy? Mala by sa pri práci s čerpadlom zohľadniť niektoré z jeho vlastností? Pokúsme sa odpovedať na tieto otázky.

Čo je to?

Začnime s malým výletom do džungle mechaniky.

Najjednoduchšia, trvanlivá a účinná schéma čerpadiel, ktorá môže byť použitá na zdvíhanie a prepravu pomerne čistej vody, je odstredivé obežné koleso v kochle - telo a v skutočnosti silne pripomínajúce škrupinu mäkkýšov.

Ako funguje takéto zariadenie?

• Obežné koleso je poháňané elektromotorom. V tomto prípade lopatky hodia vodu na okraj kochle, čím vytvárajú pretlak na jej stenách. Je potrebné otvoriť priechod vody - a vyrazí z trupu.

Je zvedavé, že vzhľadom na hydrodynamické znaky vzniká najväčší tlak, keď výstupná dýza smeruje tangenciálne k telu v smere otáčania obežného kolesa.

• V oblasti osi obežného kolesa sa naopak vytvorí vákuum. Pre nepretržitú prevádzku čerpadla stačí usporiadať prívod vody pozdĺž osi otáčania.

Slimák má jednu škodlivú vlastnosť. Kapacita čerpadla a tlak na výstupe sú väčšie, čím je menšia vzdialenosť medzi obežným kolesom a krytom. V skutočnosti, s veľkou medzerou, časť vody prenasleduje v kruhu vnútri trupu.

Táto vlastnosť je Achillovou pätou takzvaného vortexového čerpadla, ktorého schéma sme práve vyčerpávajúco popísali. Používa sa výlučne na prepravu čistých (najviac 30 gramov nečistôt na meter kubický) vody.

Prečo?

1. Pri minimálnej medzere medzi obežným kolesom a puzdrom, merané vo frakciách milimetra, sa jemný piesok a brúsne nečistoty správajú ako brúsny papier. Počas niekoľkých týždňov práce sa kochle vyčerpá do stavu úplnej nefunkčnosti.
2. Keď sa medzera zvyšuje, tlak prudko klesá na výstupe.

Odstredivé čerpadlá však zvyčajne vykazujú oveľa viac demokratických vlastností: prípustná veľkosť pevných častíc je až 2 milimetre, množstvo nečistôt je až 150 g / m3. Kvôli čo?

Hlavný problém vortexových čerpadiel je v odstredivých konštrukciách jednoduchým a elegantným riešením.

Obežné koleso (alebo, ako sa správne nazýva obežné koleso) je od krytu oddelené niekoľko milimetrov. Vzhľadom k významnej medzery pozastavenej cez slimák, bez toho, aby spôsobil žiadne poškodenie zariadenia. Pokles tlaku a výkonu je kompenzovaný prítomnosťou niekoľkých etáp, z ktorých každý pozostáva z obežného kolesa a difuzéra.

Užitočné: každá fáza čerpadla zvyšuje tlak na výstupe o 5-10 metrov. V tomto prípade je zložitosť konštrukcie minimálna: všetky obežné kolesá sa otáčajú jedným elektromotorom.

Pomoc pri výbere

Ako a akými značkami zvolíte odstredivé studne?

Tlak hlavy

Toto je názov maximálnej výšky, do ktorej je zariadenie schopné zdvihnúť vodný stĺpec bez kohútika. Ako určiť, akú hodnotu by mala byť orientovaná?

Pokyny na výpočet požadovaného tlaku sú veľmi jednoduché.

1. Vzdialenosť od hĺbky čerpadla k povrchu sa považuje za základnú hodnotu. Poznámka: nie z zrkadlovej vody, je to z čerpadla. Vzhľadom na dynamické zmeny hladiny vody klesá do značnej hĺbky.
2. Výsledná hodnota je pridaná 30 metrov. Prečo toľko?

Nadmerný tlak zvýši vodu do druhého alebo tretieho poschodia súkromného domu; okrem toho zabezpečí normálnu prevádzku inštalatérskeho zariadenia. Zastávacie ventily a kohútiky, viete, pracujú extrémne zle, pri absencii pretlaku v potrubiach.

1. Ďalších 10% sa pripočíta k výsledku za nezapísané straty. Rúry (najmä oceľ, ktoré slúžia niekoľko rokov a sú hrubé vo vnútri) majú značný hydraulický odpor. Tlak sa stráca na zákrutách vodovodného systému, na ventily, mixéry a pružné vložky.

Napríklad, vypočítajte tlak, na ktorý sa môžete pohybovať pri výbere čerpadla ponoreného do studne do hĺbky desiatich metrov.

• Základná hodnota je rovnaká 10 metrov pre povrch.
• Pripravujeme 30 metrov potrebných na normálnu prácu v sanitárnom zariadení a na zvedanie vody do horných poschodí. 10 + 30 = 40.
• Ďalších 10% pre nezapísané straty zvýši vypočítanú hodnotu hlavy na 40x1,1 = 44 metrov.
• Zaokrúhlite výslednú hodnotu veľkým spôsobom. Samozrejme, musíme hľadať odstredivé čerpadlo, ktoré poskytuje tlak 50 metrov.

Potrebujem dodatočnú hlavičku? Nie.

Existuje niekoľko dôvodov.

1. Čím vyššia je uvedená hlava, tým vyššia je cena čerpadla. Pre to je úplne objektívne dôvody: návrh sa stáva zložitejším a pridávajú sa ďalšie kroky.
2. Vyšší tlak znamená energetický odpad. Všimnite si, nie je oprávnené.

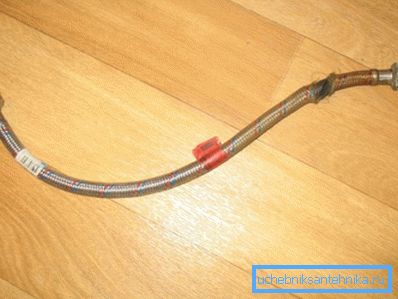

3. Napokon, nadmerný tlak v dodávke vody je nebezpečný pre inštalatérske zariadenia. Najprv - pre plastové vstupné ventily v toaletných miskách a pružné spojenia so zmiešavačmi.

produktivita

V ideálnom prípade by mal byť väčší ako prietok (prítok vody do vrtu z podzemných vrstiev), ale menej ako maximálny výtok.

Mimochodom: za prítomnosti velkokapacitnej vyrovnávacej kapacity môže byť posledná položka zanedbateľná.

Ako určiť prietok jamky a prietok vody?

Ak chcete zistiť, koľko vody vstupuje do studne za jednotku času, stačí ju vyprázdniť na pevnú úroveň a zmerať čas potrebný na návrat vodného zrkadla na jeho predchádzajúcu značku. Ďalej - jednoduchá aritmetika.

Predpokladajme, že v studni s priemerom 1,6 metra (štandardná veľkosť železobetónových krúžkov) sme čerpali vodu 2 metre od pôvodnej značky. Do predchádzajúcej úrovne sa vrátila presne o 1 hodinu.

Skúsme vypočítať prietok v litroch za minútu.

1. Objem vodného stĺpca s priemerom 1,6 a výškou 2 metre sa rovná 3,1415x (0,8) ^ 2x2 = 4,02112 m3 alebo približne 4000 litrov.
2. Každá minúta 4000/60 = 67 litrov vody dorazí do studne.

Ako posúdiť potrebu vody pre rodinu?

Aby sme nezažili pokusy o ich meranie, poskytujeme štatistické údaje. Pre rodinu 3-4 ľudí by malo počítať 40-50 litrov za minútu. S nárastom počtu členov rodiny sa náklady na vodu zvyšujú proporcionálne; potreba zavlažovania oblasti ich dodatočne zdvojnásobuje.

Rozmery a výrobca

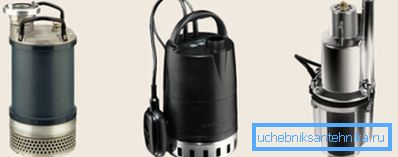

Ak je ponorné čerpadlo pre studňu obmedzené priemerom puzdra, potom v prípade studne z hľadiska rozmerov je úplná voľnosť. Čím väčší je priemer, tým lacnejšie je zariadenie s rovnakými vlastnosťami: s nárastom priemeru motora a obežných kolies je možné zabezpečiť výkon a krútiaci moment s oveľa menšími zdrojmi. Obzvlášť je zjednodušené navíjanie motora a počet obežných kolies klesá.

Ktorý výrobca by si mal zvoliť?

Existujú len dva dôležité faktory:

1. Náklady na. Ak je v prípade čerpadla na spodnom boku šetrenie v bočnom smere, pretože zdvíhanie zlyhávajúceho zariadenia nie je triviálnym úkonom, potom je úplne prijateľné, aby nebolo prenasledovaných značiek.
2. Umiestnenie servisných stredísk. Ak je služba schválená výrobkami Vodometu blízko vás a služba Grundfos sa nachádza v susednom meste, výber je zrejmé.

Tip: Plavákový spínač je veľmi užitočný doplnok. Motor zastaví pri kritickom poklesu hladiny vody v studni.

alternatívy

Je odstredivé čerpadlo vždy najlepšou voľbou pre studne? Odpoveď je nejasná.

Na jednej strane odstredivá schéma kombinuje vynikajúci výkon s nenáročnosťou a veľkým zdrojom. Na druhej strane alternatívne riešenia majú celkom hmatateľné výhody.

Membránové čerpadlo

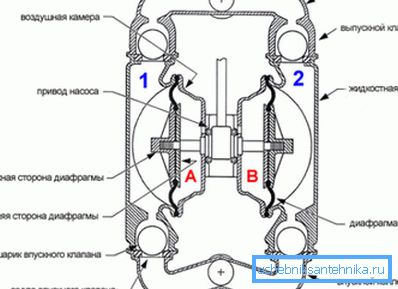

Je to dizajn solenoidu s jednou alebo dvoma membránami a spätnými ventilmi. Niekoľkokrát za sekundu sa do solenoidu dodáva energia a membrána pripojená k jej jadru tlačí vodu z pracovnej komory do prívodného potrubia. Spätný zdvih jadra je zabezpečený pružinou alebo prídavným elektrickým obvodom.

Hlavná hodnota membránovej schémy - okrajová lacnosť, ktorá priamo vyplýva z jednoduchosti dizajnu.

V studniach sú membránové čerpadlá pomerne nízke vďaka dvom funkciám:

1. Vibrácie generované solenoidom sú deštruktívne voči stenám studne. Výrazne urýchľuje spevnenie kmeňa.
2. Pretože membrány sú deformované počas prevádzky zariadenia, jeho životnosť je obmedzená na jeden až dva roky. Výmena membrán je pomerne jednoduchá operácia, ale zdvíhanie studne čerpadla nie je veľmi.

Použitie v studni však samozrejme umožňuje zanedbávať obe nevýhody obvodu.

Povrchové čerpadlo

Ako to naznačuje názov, toto zariadenie je namontované na povrchu; pevná hadica alebo potrubie sa zníži, aby sa zvýšila voda v studni.

Čo dáva takúto dohodu?

• Problémy s hydroizoláciou motora sú úplne odstránené. Voda jednoducho nekontaktuje: elektrický motor a slimák sú oddelené vo vesmíre, len ich spája hriadeľ.
• Opravy a údržba sú značne zjednodušené, pretože nevyžadujú zdvíhacie zariadenia.
• Nedostatok tlaku v dôsledku dostatočne veľkej medzery medzi obežným kolesom a telesom kochle môže byť kompenzovaný jednoduchým zvýšením ich lineárnych rozmerov, ktoré sú v tomto prípade prakticky neobmedzené.

Nevýhodou umiestnenia čerpacej stanice nad úrovňou vody je to, že hĺbka, ktorou môže táto voda stúpať, je obmedzená na sedem až osem metrov. S väčším diferenciálnym motorom len pri voľnobehu.

Avšak: pri malých čerpadlách sa často používa zvedavá úprava. Sú nainštalované na ráme, pripevnené k ostrovu plávajúcim v studni. Plávateľnosť je zabezpečená silnou penou; veľkosť ostrova, ktorá sa takmer rovná oblasti vodného zrkadla, neumožňuje konštrukcii prevrátiť.

Vlastnosti operácie

Na čo by som mal venovať pozornosť pripojením odstredivého čerpadla k systému zásobovania vodou vlastnými rukami?

• Najlepšie káble sú vyrobené z nehrdzavejúcej ocele. Majú pevnosť v ťahu až do jednej tony; viac ako: táto sila v dôsledku korózie neklesá s časom.
• Čerpadlo padne a stúpa prísne pre kábel. Napájací kábel a tlakové potrubie alebo hadica sa vyberú z lana pomocou plastových svoriek.
• Ihneď po výstupe je nasadený spätný ventil. V opačnom prípade sa voda z vodovodného systému po vypnutí napája do studne.

• Ak sa čerpadlo používa nielen na zavlažovanie, ale aj na prívod vody v domácnosti, hydroakumulátor a snímač tlaku sú zahrnuté do potrubia. V takomto prípade sa motor napája iba vtedy, keď tlak v systéme klesne na kritickú hodnotu.

Plán B: zásobník môže byť zahrnutý do vodovodného systému. Je inštalovaný na vrchu vodovodného systému a je doplnený najjednoduchším snímačom hladiny hladiny.

záver

Ak by niektoré body boli pre čitateľa nejasné, odpovede by mohli nájsť po prezretí videa v tomto článku. Veľa šťastia!
