Od studní položíme vodovod do domu

Vybavenie vodovodného systému v súkromnom dome z studne s ponorným alebo povrchovým čerpadlom je celkom možné, ak pochopíte iba schému zapojenia jedného alebo druhého elektrického zariadenia. V súčasnosti väčšina obyvateľov súkromného sektora uprednostňuje ponorné jednotky, pretože sú silnejšie a spoľahlivejšie.

Iba tu môžu byť odlišné, preto musíte pochopiť, čo si vyberiete. Povieme o takýchto zariadeniach, o ich spôsobe pripojenia a potrubia, ktoré sú umiestnené nižšie, a tiež uvidíte tematickú ukážku videa v tomto článku.

inštalatérstvo

Výber čerpadla

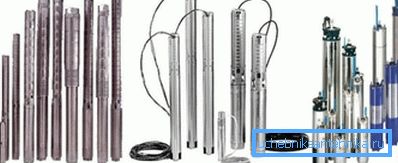

Poznámka. Momentálne sa zaujímame iba o tie typy ponorných (hlbokých) čerpadiel, ktoré sa používajú na prívod vody z vrtov a vrtov. Okrem nich sú tu aj fekálne a drenážne čerpadlá, ktoré sa používajú ako na čistenie toaliet, tak na čistenie vodných nádrží alebo rovnakých studní. Okrem toho sú tieto jednotky rozdelené podľa princípu činnosti - sú odstredivé a vibrujúce.

V súčasnosti môže byť nasávanie vody z vrtov a vrtov vykonávané pomocou ponorných čerpadiel a hladina zrkadla z povrchu nezáleží (niektoré modely dokážu čerpať vodu z hĺbky 200-250 m) - je dôležité, aby to hĺbka dovoľovala. Ak máme záujem o to, aby sme zásobovali studňu vodu z domu a nielen zalievanie zeleninovej záhrady, mali by sme samozrejme uprednostniť odstredivé jednotky.

Iba tu je dôležité správne vypočítať výkon prístroja tak, aby stačilo na údržbu všetkých sanitárnych jednotiek v dome - pre takýto výber venujte pozornosť nižšie uvedenej tabuľke.

Spotreba vody na hodinu v rôznych kúpeľniach

Aby ste určili celkovú maximálnu spotrebu vody, stačí sa pozrieť na vyššie uvedenú tabuľku a doplniť indikátory všetkých vašich zariadení. Štítok čerpadla, ktorý je nevyhnutne zahrnutý v technickom pase (návod na používanie) a často na telese samotnej, udáva jeho kapacitu a menovitú kapacitu na prívod vody v m³/ hod

Okrem výkonu a princípu činnosti sa čerpadlá vyberajú aj v priemere a dĺžke - ak priemer nie je pre jamku dôležitý, potom sa do jamky nepríde žiadna jednotka. Dĺžka je však potrebná, aby plne ponorené zariadenie nedosiahlo dno o minimálne 30-50 cm, ale hladina vody sa môže meniť v závislosti od času v roku alebo od intenzity príjmu vody.

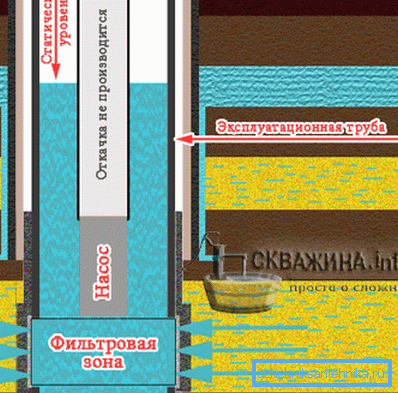

Existujú dve úrovne vody - statické a dynamické, z ktorých by ste mali začať určovať dĺžku ponorného čerpadla. Statická úroveň je indikátorom, keď sa počas dňa nedosiahlo prívod vody, ale väčšinou sa odpudzuje z dynamickej úrovne.

Na určenie množstva vody alebo studne sa voda odčerpáva z vody počas jednej hodiny a táto značka, na ktorej sa po tomto čase zrkadlo objaví, sa nazýva dynamická úroveň. Čím menší je rozdiel medzi dvomi indikátormi (dynamický a statický), tým lepšia je schopnosť dopĺňania. Čerpadlo musí klesnúť o 30 cm pod statickou hladinou a súčasne sa nesmie dostať do spodnej časti v rovnakej vzdialenosti.

Kopanie a iné prípravné práce

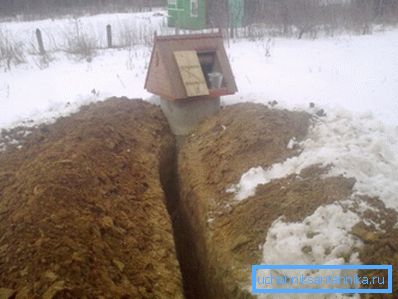

• Začnime s technickými parametrami - vodovodný systém z studne do domu sa položí pozdĺž zákopu, ktorého hĺbka by mala byť aspoň o 50 cm hlbšia ako bod zmrazovania zeme vo vašej oblasti. Okrem toho toto číslo zahŕňa aj piesočnú podušku na dne výkopu, ktorej hrúbka by mala byť aspoň 2 cm - je to nevyhnutné, aby sa polyetylénová hadica nedala poškodiť na kameňoch a rovnomerne sa na ňu naniesol tlak zhora.

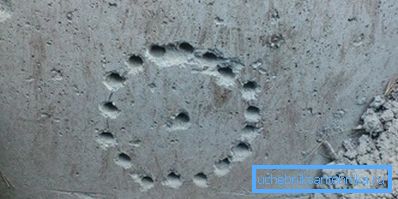

• Teraz, pokiaľ ide o dieru, ktorú budete musieť urobiť v betónovej stene studne - to sa nedá urobiť víťazom alebo diamantovým rezačom, pretože stena je vystužená oceľovým drôtom a niekedy dokonca aj s výstužou. Preto musíte nakresliť kruh s požadovaným priemerom, aby ste mohli zatlačiť kompresný rohový adaptér pre hadicu z polyetylénu s priemerom 32 mm. Vŕtajte vymedzenú kružnicu okolo obvodu, ako je znázornené na obrázku vyššie, a vyvŕtajte stred pomocou kladivu alebo perforátora.
• Podľa toho istého princípu môžete vytvoriť dieru v nadácii, aj keď tam bude o niečo ťažšie - taká páska je zvyčajne aspoň 40 cm silná, takže je lepšie poraziť otvor z dvoch strán - z ulice a z miestnosti.
• Na to, aby ste mali možnosť vniesť dieru do základov, musíte kopať jamku z ulice a vnútri. Jeho veľkosť by mala zodpovedať vašim rozmerom a dĺžke nástroja, to znamená, že by ste mali mať možnosť pracovať tam s lopatou a punč s dlhým vrtákom.
• Okrem toho, skôr ako položíte inštalatérske práce, musíte vybaviť miesto pre čerpaciu stanicu a najlepšie zo všetkých, ak použijete na tento účel rovnakú jamku. Budete musieť len rozložiť murivo v interiéri a omietnuť, môžete tiež použiť široký studne prsteň. Avšak nič vám nebráni v tom, aby ste mohli vybaviť takúto jednotku na vrchole bez použitia jamy, ale to bude mať určité miesto v miestnosti.

montážne

Poznámka. Najlepšie je použiť polyetylénovú hadicu s priemerom 32 mm ako vodovodné potrubie vedúce od samotného čerpadla k rozvádzacej jednotke vody. Označuje sa ako HDPE - nízkotlakový polyetylén.

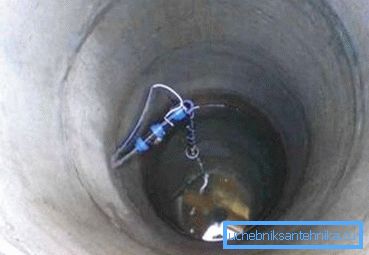

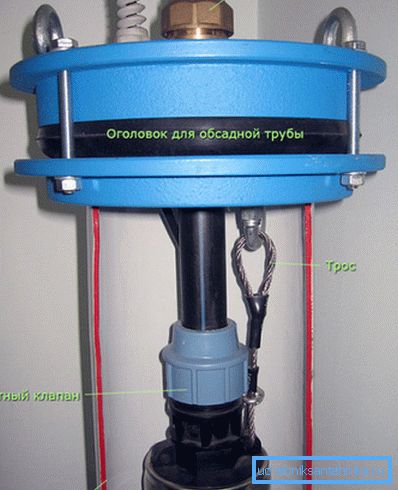

Pozrite sa na najvyššiu fotografiu - tam vidíte pripojenie ponorného čerpadla do studne, ale tiež sa spája do studne, len tam nie je žiadny tip, ale objednajte si. Poistný ventil sa naskrutkuje na samotné čerpadlo, čo zabraňuje vniknutiu vody do studne alebo studne a čerpadlo je pripojené k priechodku s káblom, ktorý je dodávaný.

Pri upevnení na vrchu (v dosahu od povrchu) je v krúžku vyvŕtaný otvor a v ňom je vložený kábel, ktorý je po natiahnutí zafixovaný buď skrutkou, alebo jednoducho navinutý na kus výstuže (v prípade studní sa to robí na špičke).

Ak máte studničku, vtláčate PND (pomocou kompresného kovania) na spätný ventil tak, aby bol tento segment dostatočný od zapusteného čerpadla k priechodnému otvoru v priechodnom kanáli. Táto hadica musí byť pripojená k inému úseku vedúcemu od studne k uzlu na separáciu vody a to sa vykonáva pomocou príchytky s uhlom.

Umiestnite samotnú armatúru tak, aby na ňu padla zaťaženie z okrajov otvoru v krúžku, vytiahnite elektrický kábel, ktorý prechádza z čerpadla cez ten istý otvor.

Ak pracujete so studňou, na vrchole sa nachádzajú špeciálne koncovky, pomocou ktorých môžete pripojiť dva kusy kábla - z domu a čerpadla.

Ak pracujete s studňou, potom budete musieť urobiť takéto spojenie priamo do výkopu, pretože kábel zo súpravy vám nestačí. Zvraty sú najlepšie izolované termotlačnými tryskami, najmä preto, že ich cena je lacná, menej ako náklady na elektrickú pásku.

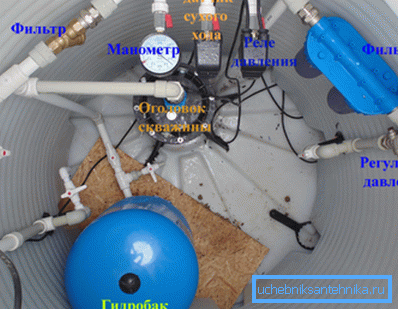

Teraz prejdime k spojeniu, presnejšie k montáži čerpacej stanice a urobte to, pozrite sa na hornú fotku - môžete vidieť, ako je prvá fáza pripojenia.

Poďme, znížime topný kábel (nie je pre nás teraz zaujímavý) a sledujeme uzly - z HDPE, ktorý pochádza z čerpadla, zlyhá hlavný ventil, potom hrubý filter a to všetko ide do jednotky relé tlaku a snímača suchého chodu. Je pozoruhodné, že ak je senzor a relé v rovnakom bloku, potom sú menej spoľahlivé, takže je lepšie tieto uzly zakúpiť samostatne.

Tlakový spínač je priamo pripojený k výstupu (z rovnakého PND) k membránovej nádrži, ktorá je zvyčajne najmenej 70 litrov. Potom je nainštalovaný iný filter, ktorý je už jemne vyčistený (zvyčajne je to model s vymeniteľnou kazetou) a odtiaľ začína vedenie všetkých sanitárnych jednotiek v dome.

Ak chcete optimalizovať prevádzku ponorného čerpadla, to znamená, aby sa zmenšili medzery medzi štartovacími a zastavovacími cyklami, potom budete musieť zmeniť továrenské nastavenia tlakového spínača.

Automatické zastavenie odstredivého motora na čerpadle nastane, keď sa dosiahne tlak v membránovej nádrži 3 atmosféry a začne sa, keď klesne na 2 atmosfér. Tieto parametre môžete zmeniť nastavením 5 atmosfér na vypnutie a 1,5 atmosféry na štart, ale dávajte pozor, aby ste nepoškodili samotné zariadenie.

Navyše, schéma zásobovania vodou v súkromnom dome zo studne by mala byť riadená inštrukciami čerpadla. Samozrejme, zásada spojenia je všade rovnaká a je opísaná vyššie, ale môžu existovať určité odtiene.

záver

Na záver treba poznamenať, že životnosť ponorného čerpadla závisí vo veľkej miere od čistoty zdroja, z ktorého sa vyrába prívod vody, pretože takéto jednotky nie sú určené na čerpanie piesku a bahna. Preto, aspoň raz za 3-5 rokov, musíte dobre alebo dobre vyčistiť svojimi vlastnými rukami.
