Oceľový žeriav - jednoduchosť a trvanlivosť v jednej fľaši

Oceľové kohútiky s uzatváracou časťou vo forme oceľovej gule sa vyznačujú vyššou trvanlivosťou a jednoduchosťou konštrukcie. Schopnosť takmer okamžite vypnúť tok tekutiny alebo plynu je vysoko cenená nielen v každodennom živote, ale aj v priemysle - takéto zariadenia sa nachádzajú v bežnom byte aj vo výkonnom chemickom podniku.

Stručne o zariadení a klasifikácii guľových kohútov

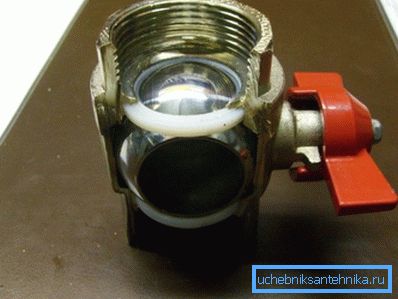

Všetky ventily s guľkovou oceľou majú podobnú konštrukciu - uzamykací prvok je vytvorený ako kovová guľa s paralelne rozrezanými segmentmi. V strede gule je priechodný otvor a nastavenie toku kvapaliny alebo plynu sa vykonáva jednoduchým otočením rukoväte.

Venujte pozornosť! Bežný guľový ventil má iba dve pracovné polohy - úplne otvorené alebo zatvorené, preto sa líšia od bežných ventilov.

Pokiaľ ide o klasifikáciu, to všetko závisí od kritéria založeného na rozdelení do skupín.

Takže podľa spôsobu pripojenia môžete vybrať také možnosti ako:

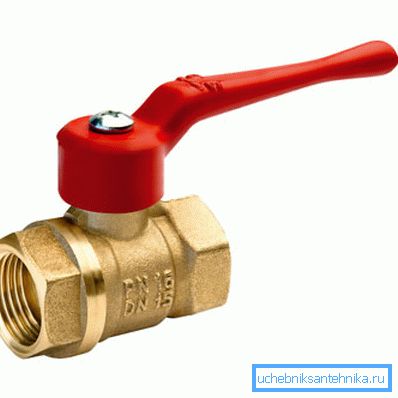

• závitové - je inštalovaný ako obyčajná spojka pre rúry (na oboch stranách je vnútorný závit, takže potrubia sú jednoducho zaskrutkované do kohútika). Takéto zlúčeniny sú obzvlášť citlivé na kvalitu montážnych a prevádzkových podmienok, ak sú vystavené vibráciám a poklesom tlaku, je lepšie opustiť model spojky. Vzhľadom na to, že takéto spojenie je odpojiteľné, takéto zariadenia sú obzvlášť populárne pri inštalácii vodných a tepelných rúrok;

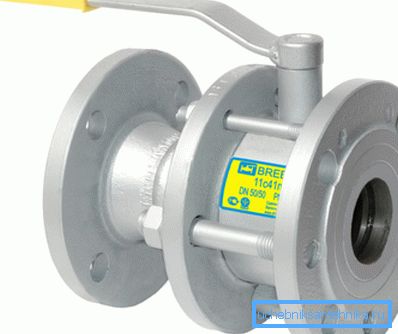

• prírubové pripojenie - kotúče s otvormi sú privarené z koncov a spojenie s rúrkami sa vykonáva pomocou skrutiek. Oceľový guľový prírubový ventil je o niečo väčší a váži viac než spojku, ale môže byť použitý v pomerne náročných podmienkach, v priemysle spravidla uprednostňuje takéto zariadenia;

• zváraný spoj - možno považovať za najvzácnejší typ, patrí do triedy jedného kusu. Môže byť použitý iba v prípade, že jeho výmena v budúcnosti určite nie je potrebná. Zo silných stránok možno poznamenať, že odolnosť voči mechanickému namáhaniu, vibráciám atď. - správna zváracia sila je takmer rovnaká ako kovová rúrka. Oceľový guľový ventil na zváranie sa obvykle inštaluje na miestach, kde prevádzkové podmienky nepovedú k jeho rýchlej degradácii, to znamená, že vlhkosť je normálna a podobne;

• Možné sú rôzne kombinácie uvedených zlúčenín.. Napríklad označenie orechová matica hovorí, že na obidvoch stranách je maticová matica, ktorá umožní jej inštaláciu aj v podmienkach nedostatku voľného priestoru. Možné sú aj ďalšie kombinácie, ako sú škrtiaca kocka atď.

Môžete rozdeliť kohútiky a princíp činnosti:

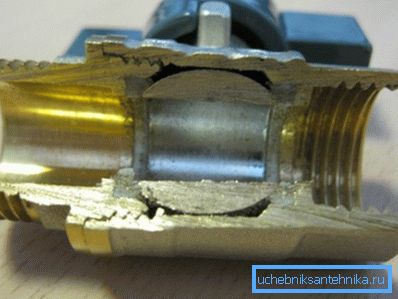

• puzdrové kohútiky poskytujú jednoduchý priechod prúdu kvapaliny / plynu bez zmeny smeru a bez zmiešania ďalšieho prúdu. V závislosti od tvaru a veľkosti sa dajú rozlíšiť zariadenia s plným otvorom (priemer otvoru sa rovná vnútornému priemeru rúrky) a modely, v ktorých je otvor menší ako priechod v potrubí;

• uhlové zariadenia - poskytujú rotáciu toku v uhle 90 °;
• trojcestné modely - oceľový trojcestný ventil môže fungovať ako miešačka aj ako prietokový delič (jeho dizajn je popísaný nižšie).

Klasifikácia môže byť daná typom rukoväte. Treba poznamenať, že malé žeriavy sú vybavené kompaktnými kľučkami v tvare motýľa, čo je spôsobené tým, že ich zatváranie vyžaduje relatívne malú námahu. Ale väčšie zariadenia sú vybavené konvenčnou rukoväťou, čo vám umožní zatvoriť batériu s malým úsilím.

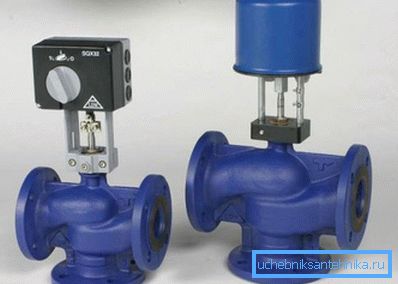

Venujte pozornosť! V priemysle je niekedy inštalácia veľkej rukoväte nemožná kvôli nedostatku voľného priestoru, v takýchto prípadoch sa elektrický pohon používa na reguláciu prevádzky žeriavu. Cena takéhoto zariadenia samozrejme nie je demokratická.

Prečítajte si viac o používaní a inštalácii oceľového guľového ventilu

Princíp fungovania konvenčného modelu prietoku bol posúdený vyššie, oveľa väčší záujem spôsobujú žeriavy s 3 alebo viacerými potrubiami, to znamená trojcestné ventily atď. Takéto zariadenia sú komplikovanejšie, ale poskytujú viac príležitostí v porovnaní s bežnými žeriavmi.

Trojcestné ventily

Maximálne množstvo, ktoré konvenčný prietokový ventil dokáže regulovať prietok kvapaliny / prúd plynu, trojcestný, je schopný oddeliť alebo zmiešať toky.

V skutočnosti sa podľa tohto kritéria vykonáva ich klasifikácia:

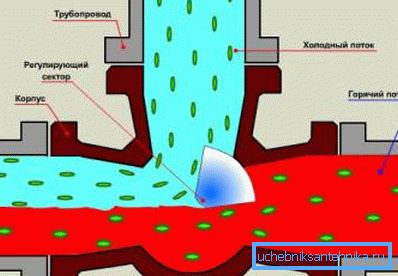

• zmiešavací kohútik - mieša 2 kvapaliny. Takéto zariadenia sa používajú ako bežné mixéry v bytoch. Napriek zložitejšiemu vnútornému dizajnu je jeho inštalácia jednoduchá a vykonáva sa ručne;

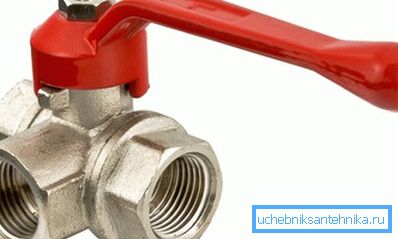

• separátory - v takýchto zariadeniach je prietok prúdu kvapaliny delený 2. Môže tiež úplne presmerovať prichádzajúci prúd do jedného z pripojených systémov. To umožňuje napríklad úplné oddelenie jednotlivých okruhov v vykurovacom systéme, čo je užitočné pri súčasnom použití nízkoteplotného a konvenčného vykurovania v dome.

Pokiaľ ide o ovládanie žeriavu, najčastejšie sa vyskytujúce modely s manuálnym nastavením. Ale ak rozpočet nie je obmedzovač, potom je celkom možné zorganizovať automatickú úpravu. Všetko, čo je potrebné na to, je nainštalovať na ňom servo-ovládač spojený s termostatom umiestneným v miestnosti.

Inštalácia oceľového žeriavu

Návod na inštaláciu je veľmi jednoduchý a závisí od typu upevnenia (spojka, príruba atď.):

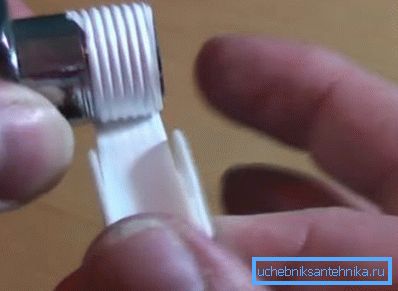

• pri použití uzatváracej matice stačí natiahnuť pásku FUM na vonkajší závit na samotnom ventile a potom vložiť tesnenie, tesniaci krúžok a maticu na potrubie. Potom potiahne iba maticu na závit na ventile;

• v prípade pripevnenia prírubami je spojenie s prírubou na potrubí zabezpečené vysoko pevnými skrutkami, ktoré sú utiahnuté momentovým kľúčom. Medzi prírubou na žeriave a na potrubí sa vždy nachádza tesniace tesnenie, v prípade potreby môžete vždy skrutky utiahnuť, jediná vec, ktorú musíte venovať pozornosť, je, že všetky skrutky musia byť utiahnuté s rovnakou silou.

sčítanie

Oceľový guľový kohút vďaka svojej jednoduchosti dizajnu, spoľahlivosti a trvanlivosti si zaslúži dôstojné miesto nielen v arzenále inštalatérov, ale aj v priemysle. Malé zlepšenie vo svojom dizajne (trojcestné modely) umožňuje vyriešiť takmer akýkoľvek problém pri nastavovaní prietoku kvapaliny alebo plynu cez potrubie.

Je tiež dôležité, aby sa s inštaláciou takéhoto zariadenia mohla vysporiadať akákoľvek osoba. V tomto článku je uvedený príklad použitia trojcestného ventilu vo vykurovacom systéme.
