O pripojení ponorného čerpadla, čerpacej stanice a vedenia

Systém zásobovania vodou v súkromnom dome je vyriešený niekoľkými spôsobmi - je to prívod vody zo studne (dobre), väzba na všeobecné vedenie, ako aj neoprávnené napojenie na verejné zásobovanie vodou, čo je veľmi nežiaduce, pretože zahŕňa sankcie.

Preto sú pre nás iba prvé dve metódy, aj keď vo väčšine prípadov má súkromný sektor (najmä mimo mesta) svoje vlastné vodné zdroje takmer vo všetkých dvoroch, použijeme ponorné čerpadlo. Toto bude diskutované nižšie, rovnako ako ukážeme video v tomto článku.

Voda v dome

Pravidlá pripojenia k centralizovanému zásobovaniu vodou

Poznámka. Podľa federálneho zákona Ruska zodpovednosť za neoprávnené neoprávnené pripojenie k centralizovanému systému zásobovania pitnou vodou je správnou pokutou. Pre jednotlivcov sa pohybuje od 1 000 do 1 500 rubľov, pre úradníkov od 2 000 do 3 000 rubľov a pre právnické osoby od 20 000 do 30 000 rubľov

• Schopnosť legálneho pripojenia k centralizovanému systému zásobovania vodou je určená výhradne miestnou pobočkou Vodokanal, preto je potrebné, aby ste ju najprv požiadali o pomoc.. Vykonávanie práce môže vykonávať organizácie Vodokanal a tretie strany, ktoré často odporúča ten istý Vodokanal, okrem toho, že cena za inštaláciu je zvyčajne príliš vysoká. Vysoká cena je spravidla motivovaná existenciou licencie na výrobu takýchto diel.
• Napriek tomu však inštrukcia umožňuje nezávislé prepojenie, aj keď nemáte preň licenciu, ale konečné rozhodnutie bude opäť závisieť od organizácie, v ktorej oddelení sa nachádza systém.. Ale celkovo je to otázka, ktorú možno vyriešiť, hoci niekedy sa to nedá bez istého úplatku, takže existuje možnosť zhromaždiť celý balík dokumentov.
• Ale znova, samotný proces väzby musí byť vykonaný za prítomnosti vodokanálneho zástupcu, alebo to jednoducho robia sami - všetko, čo musíte urobiť, je potrubná vložka.. Samozrejme, vždy existuje určitá byrokracia s dokumentmi, ale spojenie s centralizovaným systémom vás ušetrí z mnohých problémov v budúcnosti.

Ponorné pripojenie čerpadla

V prípade studne je možné pripojiť hydrofóru k vodovodu - v zásade to postačuje vzdialenosť od vodného zrkadla až po úroveň zeme 7 metrov alebo menej (takéto čerpadlá sú navrhnuté tak, aby sa zdvihli až na 9 metrov, aj keď existujú špeciálne hĺbkové jednotky pracujúce v hĺbke 30 metrov) ,

Avšak čoraz častejšie sa používajú ponorné čerpadlá pre studne a vrty - sú o niečo drahšie, ale také nástroje sú silnejšie a prakticky nemajú žiadne obmedzenia na potápanie (poskytujú prívod vody aj v najhlbších studniach, viac ako 50 m).

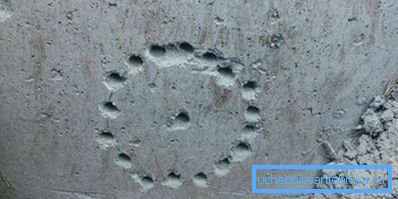

Takže budeme pripájať vodovod z studne alebo studne pomocou ponorného čerpadla a v studňovom krúžku, pod bodom mrazu pôdy, budete musieť vytvoriť otvor pre rúrku, alebo skôr bude mať kompresný rohový tvar v otvore, ktorý spája rúrku z čerpadla a domu.

Na čerpadlo je naskrutkovaný spätný ventil, ku ktorému je pripojené 32 mm HDPE potrubie (nízkotlakový polyetylén) a potom je pripojené k rohu. Jednotka je navyše pripevnená na kábli, ktorého jeden koniec je zobrazený mimo kruhu studne vonku (elektrický kábel je zasunutý do jedného otvoru pomocou hadice HDPE).

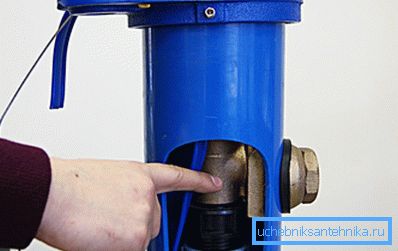

Ak chcete presunúť HDPE potrubie do vrtu, je oveľa pohodlnejšie inštalovať adaptér, ktorý nahradí rohové kompresné tvarovky. Ide o takýto adaptér pozostávajúci z dvoch častí, ktoré sú navzájom upevnené pomocou posuvného systému, ako je sánkovanie. Špeciálne mazivo na križovatke šmyku drží vodu.

Vo výrobnom potrubí studne budete potrebovať diamantovú korunku, aby ste vytvorili otvor s vhodným priemerom s vlastnými rukami, ale ak tam ešte zostane kryt, potom otvor pre prístup do výrobnej rúry môže byť rezaný brúskou. Teraz bez pripojenia čerpadla.

Začali sme adaptérom do otvoru do otvoru pomocou tyče, ktorá môže byť vyrobená z HDPE s priamym lisovaním na konci (vnútorná časť adaptéra má špeciálne miesto pre závitové pripojenie - na fotografii je čierna). Namontujte maticu adaptéra.

Potom odpojíme adaptér a upevníme čerpadlo s spätným ventilom a polyetylénovým potrubím na jeho odnímateľnú časť - všetko tu je presne to isté ako pri montáži. Zostavená jednotka sa spustí do jamky a nastaví ju pomocou tyče na pripojenie dvoch častí adaptéra. Ak dokovacia stanica nefunguje prvýkrát - nezúfajte - určite to budete môcť urobiť v niekoľkých pokusoch.

Čerpadlo je pripevnené pomocou kábla k hlave vrtu, navyše na špičke sú pripojovacie svorky na vytvorenie elektrického kábla, ktorý v žiadnom prípade nebudete mať dosť. Môžete tiež pripojiť kábel priamo k výkopu, len tu je vhodné zatvoriť zákrut s termickými dýzami - najprv každý zákrut zvlášť a potom celý kábel vo všeobecnosti.

Poznámka. Spodok výkopu je potrebný na zaplnenie pieskového vankúša, približne 2-3 cm na výšku - to rovnomerne rozloží nálož na potrubia a kábel z tlaku v pôde. Zhora by komunikácia mala byť pokrytá aj pieskom tak, aby pokrývala minimálne 4-5 cm - chráni rúrku a kábel pred ostrými predmetmi, ktoré môžu byť v zemi (kamene, sklo, drôt atď.). Aby nedošlo k ucpávaniu pieskového vankúša, je to len hojne nalievané vodou - zmršťovanie nastane okamžite.

Čerpacia stanica

Ak použijete ponorné čerpadlo, budete potrebovať vybaviť čerpaciu stanicu (zvyčajne sa to robí v betónovej jamke), ale ak ste narazili na centralizovaný prívod vody, po inštalácii HDPE stačí nainštalovať jednu batériu a hrubý filter.

Takže začnime od HDPE zranenia v kaviarni - ak sa obávate o jej zmrazenie, potom na tento účel namontujte špeciálny odpal s vykurovacím káblom a odtokovým ventilom a potom nastavte všeobecný uzatvárací ventil.

Potom nasleduje hrubý filter a potom je inštalovaná membránová nádrž, ktorá zabezpečuje záložný tlak v systéme a jednotku s tlakovým spínačom a snímačom suchého chodu. Ale je lepšie, ak sú tieto dve zariadenia, relé a snímač inštalované samostatne, takže v prípade poruchy budete musieť zmeniť len jeden uzol a nie dve naraz.

Samozrejme, nemôžete nainštalovať snímač suchého chodu vôbec, ale potom nebudete mať núdzové vypnutie motora, ak sa ukáže, že nie je vo vode, ale vo vzduchu (keď vzduch prechádza zariadením namiesto vody - otvorí okruh).

Teraz stačí nainštalovať jemný filter (zvyčajne ide o fľašu s kazetou), alebo môžete dať aj 2 kusy, ak je voda znečistená a spustite kabeláž z tohto miesta.

usporiadanie

Poznámka. Pri neprítomnosti teplej vody sa niektorí ľudia pokúšajú použiť tepelnú paru s napojením na vodovod, ale takéto opatrenia sú mimoriadne neefektívne a to predovšetkým preto, lebo ide o bežnú kanvicu, ktorá má iba trvalé vykurovanie. Ako ekonomické ohrievače je najlepšie použiť prietokové zariadenia alebo malý (10 l) elektrický kotol.

V súčasnosti sa kabeláž s horúcou a studenou vodou najčastejšie vykonáva s polypropylénovými rúrami, no vyznačuje sa jej schopnosťou odolávať určitému tlaku a konštantnej teplote - ide o PN-10, PN-16, PN-20 a PN-25.

Prvé dva typy rúrok sa používajú výhradne na distribúciu studenej vody a druhá - na ohrev a vykurovanie. Ale skúsená inštalácia pre inštalatérske práce, spravidla používa PN-20 - je to dobré, ako pre studené, tak pre horúcu linku.

Tabuľka parametrov zvárania potrubia SPR

Dávajte pozor na stôl - tam uvidíte čas spájania a tiež optimálne ponorenie potrubia do armatúry. Dodržiavanie týchto parametrov vám umožní čo najviac udržať priepustnosť rúr a tlak vo vašich kohútikoch bude vždy dobrý.

záver

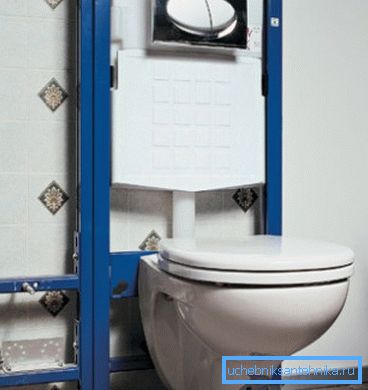

Na záver by som chcel povedať niekoľko slov o kúpeľniach, napríklad uistite sa, že ste pripojili toaletu na vodovod, batériu na kúpeľni, drez alebo elektrický kotol cez kohútiky. Umožní to prevenciu, opravu a výmenu uzla, bez odpojenia celej inštalácie v dome.
