Návrh vody a kanalizácie: regulačné požiadavky a praktické

Podľa akých regulačných dokumentov sa uskutočňuje návrh vody a kanalizácie? Ako odhadnúť požadovaný priemer rúrky? Je ťažké vypočítať stratu tlaku v potrubí so známymi parametrami? Aký je sklon k položeniu kanalizačných potrubí? V článku sa pokúsime nájsť odpovede na tieto a niektoré ďalšie otázky.

Regulačné dokumenty

Ktorý SNiP pre návrh vodovodných a kanalizačných sietí je v súčasnosti v platnosti?

Nasledujúce dokumenty poskytujú pre dizajnéra najväčšiu hodnotu:

• SNiP 2.04.02-84, ktorý reguluje výstavbu vonkajšieho zásobovania vodou.
• SNiP 2.04.03-85, venovaný výstavbe vonkajších odpadových vôd.
• SNiP 2.04.01-85, ktorý obsahuje požiadavky na vnútorné zásobovanie vodou a kanalizácie.

Užitočné: špecializované pokyny na projektovanie a inštaláciu vodovodných potrubí a odpadových vôd plastových rúr sú okrem toho obsiahnuté v stavebných predpisoch СН 478-80.

Poďme sa pozrieť na kľúčové požiadavky uvedených dokumentov.

SNiP 2.04.02-84

Priemerná denná spotreba vody na osobu stanovená v projekte vonkajšieho zásobovania vodou by mala zodpovedať nasledujúcej tabuľke:

Spotreba vody na zavlažovanie plodín, údržbu dobytka, hydiny atď. prijaté podľa oddelení pre príslušný priemysel.

Minimálny voľný tlak vo vodovodnom potrubí na vstupe do samostatnej budovy na vrchole výtoku by mal zodpovedať:

• Pre jednopodlažné budovy - 10 metrov.
• Pre výškové budovy - 10 metrov + 4 metre na podlahu.

Minimálny tlak na vodnom stĺpci - 10 metrov.

Viacpodlažné domy v oblastiach s nízkymi alebo jednopodlažnými budovami sú dodávané s vlastným výmenou.

V úlohe vodných zdrojov môžu byť:

• Rieky a kanály.
• Nádrže, rybníky, jazerá.
• Podzemné zdroje.

Pre potreby výroby je povolené používanie čistenej odpadovej vody. Používanie podzemných vôd, zloženie a kvalita zodpovedajúceho zásobovania pitnou vodou na priemyselné zásobovanie vodou je zakázané.

Navrhovanie vonkajšieho zásobovania vodou v obciach by sa malo uskutočniť s prihliadnutím na možnosť použitia systému zásobovania pitnou vodou pre hasenie požiarov.

SNiP 2.04.03-85

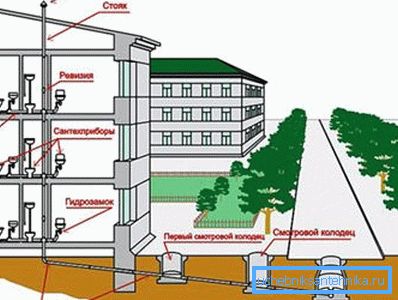

Čo by mala byť vonkajšia kanalizácia? Budeme zámerne vylúčiť z úvahy požiadavky na čističky odpadových vôd a zamerať sa na gravitačné a tlakové potrubia na prepravu odpadových vôd.

Najmenšie priemery kanalizačných potrubí, ktoré možno použiť v externých sieťach, sú:

Najvyššia odhadovaná rýchlosť pohybu odpadu sa považuje za:

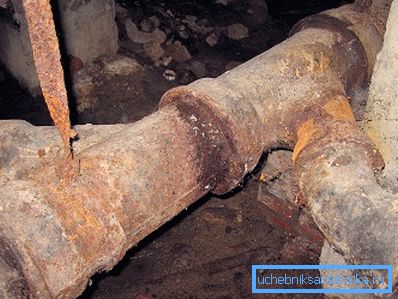

• Pre kovové rúry pre domácnosť - 8 m / s.

• Pre kovové dažďové kanalizačné potrubia - 10 m / s.
• Pre nekovové (plastové, betónové, azbestocementové, keramické) potrubia pre domácnosť - 4.
• Pre nekovovú dažďovú vodu - 7.

SNiP 2.04.01-85

Teraz sa pozrime na regulačné požiadavky na domáce kanalizačné a vodovodné siete obsiahnuté v poslednom z posudzovaných dokumentov.

Kvalita a zloženie pitnej vody musia byť v súlade s normou GOST 2874-82.

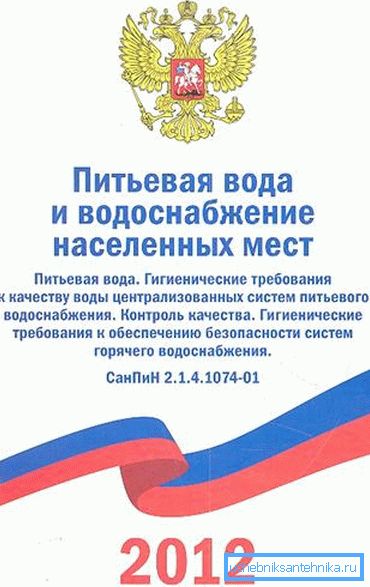

Poznámka: V súčasnosti platí SNiP, ale GOST, na ktorú odkazuje, bola zrušená v roku 1999. Súčasné požiadavky sú stanovené v povinnom SanPiN 2.1.4.1074-01.

• Teplota vody v systéme TÚV by nemala byť nižšia ako 60 ° C, ak je pripojená k otvorenému vykurovaciemu systému a 50 ° C k uzavretom. Maximálna prípustná teplota je 75 C.

Zaujímavé: v skutočnosti táto požiadavka nie je splnená väčšinu roka. V lete, pri neprítomnosti vykurovania (najmä v starých domoch bez obehových čerpadiel vo výťahoch), voda z diaľnice, dosahujúca miešačku, často ochladzuje na 40 stupňov alebo menej. V zime sa príprava teplej vody prepína z napájania na spiatočku iba vtedy, keď napájanie dosiahne 90 stupňov.

• Pre materské školy a škôlky by teplota vody v miestach príjmu vody nemala byť vyššia ako 37 stupňov.
• V budovách nad 4 poschodiami by mali byť stúpačky TÚV napojené na cirkulačné mostíky. Cena za nedodržanie tejto požiadavky je veľká necieľová spotreba horúcej vody: pri absencii demontáže vody musia obyvatelia dlhú dobu vypúšťať vodu pred ohrevom. Sekcia môže pozostávať z 3 - 7 stúpačov.
• Tlak v systéme TÚV pred zmiešavačmi by nemal presiahnuť 4,5 kgf / cm2.

Venujte pozornosť! V praxi je pri dodávke teplej vody z napájacieho vedenia trasy počas vykurovacej sezóny táto požiadavka v princípe nemožná: zásobovací tlak sa udržiava na 5 - 6,5 kgf / cm2.

• Pri sprchách s tromi alebo viacerými mriežkami by mala byť dodávka horúcej vody do zmiešavačov zorganizovaná minimálne na dvoch stranách, čím sa prívod horúcej vody preruší. Inak môže náhle zmena tlaku vody spôsobiť popáleniny. Výnimkou je schéma zásobovania vodou z kolektorov.
• Hydraulický výpočet systémov studenej vody by sa mal vykonávať podľa maximálneho prietoku vody, ktorý zodpovedá spotrebe počas špičkových hodín.

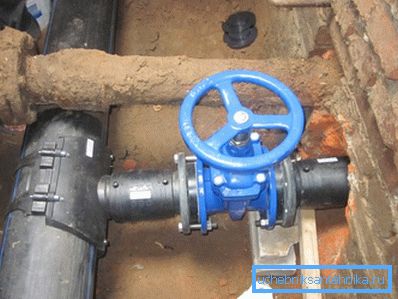

Nasledujúce materiály sa môžu použiť pre vnútorné zásobovanie studenou vodou a zásobovanie teplou vodou:

• Polyetylén.

• Polypropylén.
• Polyvinylchlorid
• Polybutén.
• Sklolaminát.
• Kovové plastové (viacvrstvové rúry z hliníka a zosieťovaného polyetylénu).
• Meď.
• Bronz.
• Mosadz.
• Oceľ s antikoróznym ochranným náterom vnútri aj von.

Rúry musia odolávať tlaku väčšiemu ako pracovník 1,5 krát, ale nie menej ako 6,8 kgf / cm2 pri prevádzkových teplotách pre studenú a horúcu vodu pri 20 a 75 stupňoch.

Návrh vody by mal zabezpečiť prítomnosť uzavieracích ventilov v nasledujúcich bodoch:

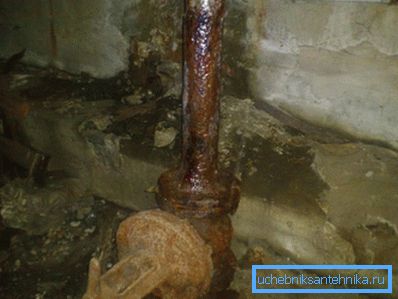

• Na vstupoch.

• Na časti kruhovej siete (na ich nezávislé odpojenie počas opravy).
• V ohni stojí s počtom požiarnych hydrantov najmenej päť.
• Na stúpaniach domáceho zásobovania vodou v domácnostiach nad tromi podlažami.
• Na všetkých vetvách s piatimi alebo viacerými prívodmi vody.
• Na vetvách z hlavných vodovodných systémov.
• Na kohútikoch v byte, hotelovej izbe, na vložke do splachovacích kohútikov, toaletných misiek, ohrievačov vody, skupinových umývadiel a sprchov.
• Pred zalievaním kohútikov.

Kapitán Evidence naznačuje, že v druhom prípade je ventil umiestnený v budove v vyhrievanej miestnosti.

Praktické odporúčania

Presuňme sa do praktickejšej roviny. Ako je návrh vodných sietí pri výstavbe rodinných domov s vlastnými rukami?

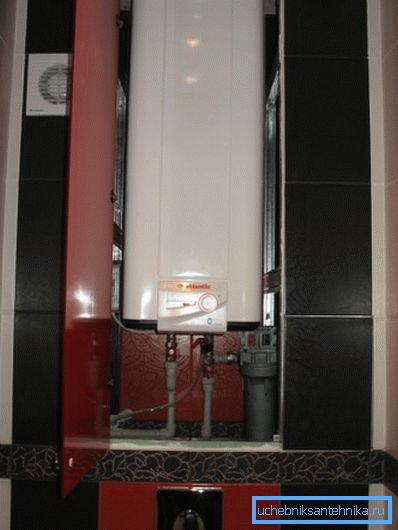

Najtypickejšia komunikačná schéma súkromného domu znamená jediný vstup - pre studenú vodu. TÚV je vybavená kotlom alebo teplovodným stĺpcom; na likvidáciu odpadových vôd sa používajú autonómne čistiarne.

Vypočítajte, keď sa vyžaduje budova:

1. Špičková spotreba vody.
2. Zodpovedajúci priemer potrubia.
3. Pokles tlaku v tomto potrubí. Na konci inštalačného zariadenia by hlava nemala klesnúť pod tri, alebo lepšie, päť metrov.
4. Rozmery septikovej nádrže a filtračnej nádrže.

Tok vody

Jeho najjednoduchšie si vziať z nižšie uvedenej tabuľky.

S údajným súčasným používaním viacerých zariadení (napríklad sprchovací kút a kuchynský drez) sa zvyšujú náklady.

priemer

V najjednoduchšej verzii sa tiež vyberá podľa tabuľky pre odhadovaný špičkový prietok.

Napríklad vo vyššie uvedenom prípade - pri použití sprchovacieho kúpeľňa a kuchynského drezu so zmiešavačom - špičkový prietok bude 0,12 + 0,12 = 0,24 litra za sekundu, čo zodpovedá potrube DN15.

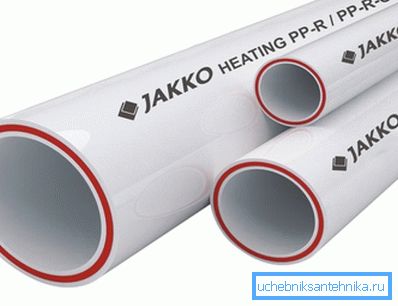

Upozorňujeme, že plastové rúrky sú označené vonkajším priemerom, ktorý je zvyčajne o krok väčší ako vnútorný. Polypropylénová rúrka o veľkosti 50 mm má teda vnútorný priemer asi 40 mm.

Tlak hlavy

Pokles tlaku v potrubí sa vypočíta podľa vzorca H = iL (1 + K).

Čo znamenajú mená premenných v ňom?

• H - rozdiel medzi hlavami na začiatku a konci potrubia.
• I - hydraulický sklon potrubnej časti.
• L je jeho dĺžka v metroch.
• K - koeficient určený typom prívodu vody. Pre domácu pitnú vodu sa rovná 0,3.

Kde získať hodnotu hydraulického svahu? Z takzvaných tabuliek Shevelev obsahujúcich hodnoty 1000 (hydraulický sklon pre dĺžku potrubia 1000 metrov) pre rôzne potrubné materiály, ich veľkosti a prietoky. Sú ľahko dostupné v akejkoľvek technickej knižnici alebo online.

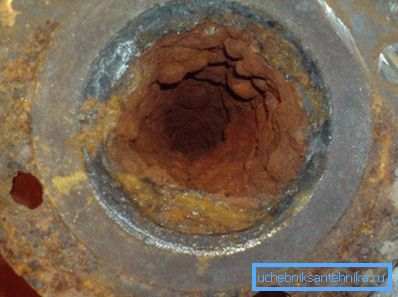

Odkaz: hydraulický odpor potrubia závisí od drsnosti jeho stien, ktorý je odlišný pre rôzne materiály. V prípade ocele sa dodatočne mení aj s vekom potrubia v dôsledku jeho nadmernej tvorby pomocou vápenných usadenín a hrdze. Okrem toho je odpor priamo úmerný prietoku a späť k priemeru potrubia.

S priemerom je všetko jasné; a aký by mal byť prietok? Maximálna prípustná hodnota pre zásobovanie pitnou vodou je 1,5 m / s; pri vyšších rýchlostiach dochádza k hydraulickému šumu.

Vypočítajte pokles tlaku v novej oceľovej rúre DU15 s dĺžkou 43 metrov pri prietoku 1,2 m / s.

1. Hodnota 1000i pre špecifikované parametre podľa príslušnej tabuľky je 360,5. Mimochodom, podľa tej istej tabuľky zodpovedá prietoku 0,2 l / s cez potrubie. Takže, pokiaľ ide o bežný meter, i = 360,5 / 1000 = 0,3605.
2. Vzorec ako celok má formu H = 0,3605 * 43 * (1 + 0,3) = 20,15195. Tlak na koncovom zariadení bude vyhovujúci, ak je na vstupe najmenej 26,5 metra, čo zodpovedá tlaku 2,65 kgf / cm2.

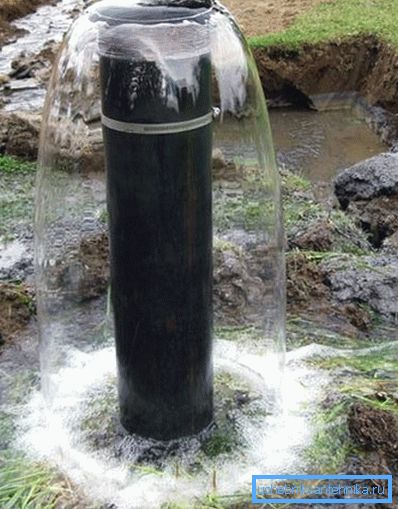

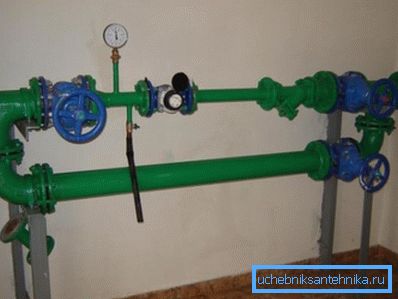

Užitočné: typická konštrukcia vodnej studne by mala zabezpečiť spätný ventil na výstupe z hlavného otvoru. Jeho prítomnosť umožňuje nielen odčerpanie vody, ale aj meranie tlaku na trase. Ak vám odhad navrhovaných materiálov na pripojenie neobsahuje ventil DN15, je lepšie tento bod objasniť ešte pred začiatkom práce.

kanalizácie

Mala by byť umiestnená pod hladinou mrazu na zemi s konštantným sklonom, ktorý je určený priemerom rúrky.

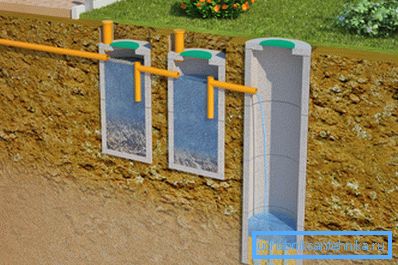

Objem primárneho septiku by sa mal rovnať aspoň trojdňovému objemu odpadovej vody, ktorý sa vypočítava podľa údajov vodomeru alebo na základe vyššie uvedenej miery spotreby vody pre rôzne typy domov. Vo viackomorovej jímke sa objem prvej komory rovná 50% celkového objemu.

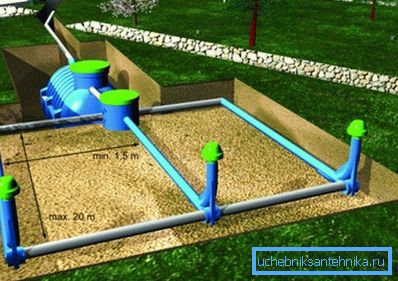

Rozmery filtračnej nádrže alebo filtračných polí sa vypočítajú v závislosti od kapacity absorpcie pôdy, ktorá sa považuje za:

• 90 litrov na štvorcový meter vlhkého povrchu za deň pre piesok.
• 50 - pre piesočnatú hlinku.
• 25 - pre hliny.
• 10 - pre hlinu.

záver

Dúfame, že vyššie uvedené požiadavky a naše odporúčania pomôžu čitateľovi pri vytváraní projektu kanalizácie a zásobovania vodou pre váš dom. Ďalšie materiály nájdete vo videu v tomto článku. Veľa šťastia!
