Nastavenie spínača tlaku vody pre čerpadlo
Tlakový spínač je kľúčovým prvkom v automatizácii čerpadla alebo čerpacej stanice, poskytuje signál na zapnutie a vypnutie čerpadla. V závislosti na výrobcu a model továrenského nastavenia sa môže líšiť, ale obvykle je spodná hranica je stanovená na tlak čerpadla 1,4-1,8 baru a vypnutie prahu 2,5-3 bar. Ale niekedy tieto prahové hodnoty nastavenia nie sú dostatočné na normálnu prevádzku vodovodných zariadení, takže je potrebné nastaviť tlakový spínač vody pre čerpadlo, zvoliť jednotlivé parametre pre zapnutie a vypnutie.
Návrh a princíp činnosti

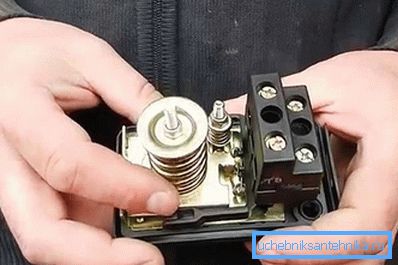

Skôr než začnete s nastavením relé, musíte pochopiť návrh a princíp jeho práce. Konštrukcia relé je pomerne jednoduchá a pozostáva z kontaktov, pružinovej dosky, ktorá je ovplyvnená tlakom vody.

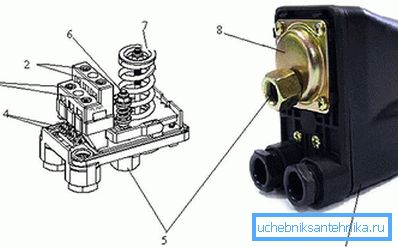

- Bývanie.
- Kontaktná skupina pre pripojenie čerpadla.
- Terminály pre sieťové pripojenie.
- Uzemňovacie svorky.
- Matice na pripojenie relé k zdroju vody.
- Nastavenie diferenciálneho tlaku pružiny.
- Minimálny tlak na nastavenie pružiny.
- Uzol, kde je piest a membrána.
Na kovovej základni je upevnený na jednom konci kovovej plošiny, ktorá sa môže zdvihnúť a spadnúť pod pôsobenie piestu. Piest je poháňaný tlakom vody. dvoch (6,7) pružiny je namontovaný na plošine, veľká pružina (7) proti sile piestu (voda), čím ho vyrovnávanie. Malý pružina (7) nadobudne účinnosť okamžite, ale potom, čo platforma sa zdvihne do určitej výšky, a akonáhle sa platforma sa dotýka dolnej pružinu, piest začne pôsobiť proti silám oboch pružín a protiprúdom sily piestu zvýši odteraz na platforme musíte vyšplhať celkom dosť, kontakty otvorené a čerpadlo vypnuté. Na otváranie a zatváranie kontaktov sa stretne malý záves s pružinou. Akonáhle sa plošina sa zdvihne nad tento otočné kontakty odraziť nadol a elektrický obvod je otvorený, akonáhle pôsobením síl na piest (voda) je oslabená, je plošina spustí dole a kontakty sú zopnuté.
Veľký pružina je zodpovedný za otáčania čerpadla, to znamená dolnej medzný tlak, a s malým momentom pružiny je nastaviteľná vypnutie čerpadla, ale skôr je daný rozdielom medzi ON a OFF.
nastavenie
Na základe princípu relé je jeho nastavením zmena tuhosti medzi plošinou, ktorá je ovplyvnená tlakom vody a kontaktmi. Nastavenie sa vykonáva zmenou tuhosti pružiny, ktorá je stlačená alebo oslabená, nastavením matiek. Pred spustením nastavenia je potrebné počas zapínania a vypínania čerpadla upevniť indikátory manometra. Potom odpojte relé zo siete a vyberte kryt krytu. Pomocou kľúča, odskrutkovaním alebo skrúcaním matic nastavte potrebné parametre:
- ak je potrebné iba zmenu spodného spínacieho prahu (zvýšenie alebo zníženie), je potrebné stlačiť alebo uvoľniť maticu na pružine (7);
- zvýšiť alebo znížiť hornú čerpadlá vypnutie limity potrebné k upevneniu alebo povoľte maticu na pružine (6), pri doťahovaní - máme zdvihnúť hranice naos a uvoľnenie naopak pokles, čo zvyšuje rozdiel medzi zapnutie a vypnutie;
- v prípade potreby okamžite meniť dva parametre, prvý úprava sa vykonáva spodnú hranicu pružinou (7), a potom požiadať rozdiel pružinou (6);

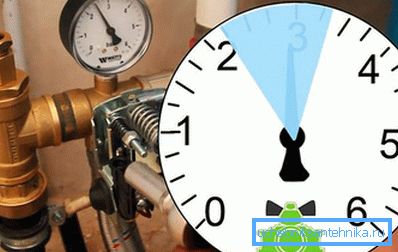

Všetky zmeny je potrebné monitorovať pomocou manometra. Je potrebné zvážiť, že zmenou tlakového rozdielu znižujeme alebo zvyšujeme trvanie čerpadla, čo sa prejaví pri zmene tlaku vo vodovodnej sieti. V prípade, že tlakový rozdiel je malý, bude tlak v sieti je "plochý", bez viditeľných zmien, ale zvýši počet štartov čerpadla, môže to mať vplyv na jeho život.
Vlastnosti úpravy
Vykonávacieho nariadenia, treba pripomenúť, že horná tlak nesmie byť vyšší ako maximálny tlak, že čerpadlo môže vytvoriť (môžete vidieť v špecifikáciách na čerpadle). Horný tlak nesmie presiahnuť 80% maximálneho prípustného tlaku pre konkrétny model a tieto parametre sú uvedené v pokynoch pre relé. Tiež pred nastavením je potrebné skontrolovať tlak vzduchu v hruške hydraulickej nádrže - musí byť nižšia ako prahová hodnota čerpadla. Ďalšou požiadavkou na nastavenie je rozdiel medzi tlakom zapnutia a vypnutia, mal by byť v rozmedzí 1-1,5 baru. Pri zmene parametrov nemôžete matice dotiahnuť, kým sa nezastavia, čo môže viesť k tomu, že relé úplne zastaví.
video
Toto video ukazuje, ako nastaviť tlakový spínač čerpadla:
