Manuálne čerpadlo pre studňu: zariadenie, verzie, rozsah

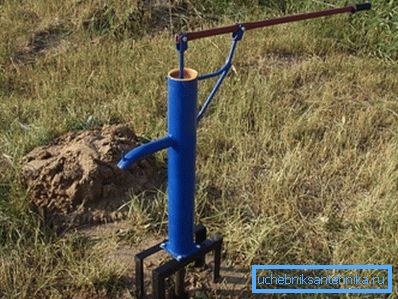

Čerpadlo na dolnom boku nemusí byť elektrické. Ako je čerpadlo ručného čerpadla pre studňu? Má nejaké obmedzenia súvisiace so zariadením? Ako a kde je tento držiak namontovaný?

Poďme to prísť na to.

Prečo to potrebujete

Ale v skutočnosti, prečo potrebujeme ručné pumpy? Prinajmenšom na nádvorí dvadsiateho prvého storočia. Je čas úplne prepnúť na elektrické zariadenie?

Bohužiaľ. Budúcnosť prichádza veľmi selektívne. Ak sa vo veľkých mestách stretávame s elektrickými autami a bezplatným bezdrôtovým pripojením na internet, potom sa v ruskom prírode veľmi zmenilo od konca 19. storočia: Ilyich žiarovka na mnohých miestach sa stále považuje za luxus.

Nespočetné záhradné partnerstvá sú úplne odpojené od komunikácie a napájania. Tam, kde je nominálna elektrina, v praxi dochádza k častým výpadkom elektrickej energie: krádež drôtu, padajúce stromy a iné obratnosti osudu majiteľa pozemku k maximálnej autonómii. Výstup z hľadiska dodávky vody je zrejmý: ručné čerpadlo pre studňu je úplne nezávislé od akýchkoľvek externých zdrojov energie.

Uveďte, že spolu s ručnými čerpadlami na zásobovanie vodou sa používajú motorové čerpadlá pre benzín alebo motorovú naftu. Sú podstatne lepšie vo výkonných ručných zariadeniach.

zariadenie

Čo obsahuje ručné čerpadlo?

Okruh nie je komplikovaný: veľa zariadení tohto typu je v remeselných podmienkach zostavených vlastnými rukami.

• Hlavné prvky zariadenia - valec; piest s ventilom s jednosmernou kapacitou pre vodu; ďalší spätný ventil na spodku valca a páku.
• Po stlačení páky sa piest zväčšuje a ťahá vodu stojacu vo valci. Vyťahuje sa cez hubu do náhradnej nádoby alebo hadice; Vstupný ventil je súčasne otvorený a voda je nasávaná do valca zo studne.
• Počas spätného zdvihu páky sa prívodný ventil zatvorí. Piest chodí do voľnobehu; pretože gumová vývodka v tomto režime nie je zatiahnutá, prechádzajúca vodou, pohyb páky nedosahuje značnú odolnosť.

obmedzenia

Sú spojené s umiestnením ručného čerpadla nad hladinou vody.

1. Sacia rúra pre čerpadlo musí byť naplnená vodou.. Pokyn súvisí so skutočnosťou, že voda prakticky nezmení svoj objem, ale čerpanie vzduchu v dôsledku nevyhnutných výkyvov tlaku môže trvať niekoľko minút alebo dokonca nie je úspešné.

Tip: Najjednoduchším spôsobom, ako zabezpečiť konštantné plnenie potrubia, je inštalácia spätného ventilu na jeho najnižší bod. Od jari je lepšie odstrániť. Týmto spôsobom zabraňujeme strate vákua počas pracovného zdvihu piestu.

1. Maximálna vzdialenosť od čerpadla k vodnému zrkadlu nepresahuje 7-8 metrov. Pri väčších výškových rozdieloch nebude podtlak vytvorený v potrubí dostatočný na zvýšenie vodného stĺpca.

Špeciálny prípad

Spolu s ručnými čerpadlami, ktoré sú umiestnené nad hladinou vody, sú tiež mechanicky ponorné zariadenia. Ako sú usporiadané?

Rovnaká konštrukcia sa nenachádza nad úrovňou puzdra, ale je ponorená pod zrkadlo vody. Na obrázku je umiestnená páka spojená s pevným piestom. Valec čerpadla spája tlakovú rúrku s hlavicou.

Aká efektívnejšia je takáto schéma? Pretože účinnosť čerpadla už nie je závislá na vákuu vytvorenom v potrubí, svalové úsilie vyvinuté majiteľom čerpadla zostáva jediným obmedzujúcim faktorom. Spomenul sa spomínaný autor, ktorý spomína nárast vody ručným čerpadlom tohto typu z hĺbky 36 metrov.

Pri navrhovaní ponorného čerpadla s tuhým zaťažením vzniká jeden technický problém.

Požiadavky na jeho dizajn sa vzájomne vylučujú nejakým spôsobom:

1. Trakcia musí mať minimálnu hmotnosť. So značnou dĺžkou jeho hmotnosti výrazne zvýšiť silu na páke.
2. Počas spiatočného zdvihu však môže dôjsť k deformácii tyče.

Problém je vyriešený jednoducho a elegantne: v trubici sa pohybuje dutý priečok ľahkej zliatiny, ktorá zabraňuje jej deformácii.

A namiesto srdca - ohnivý motor

V ktorých prípadoch je výhodnejšie použiť čerpadlo s benzínovým alebo dieselovým motorom?

• Pri malej hĺbke studne (vzdialenosť od zrkadla by nemala presiahnuť 7-8 metrov). Všetky motorové čerpadlá sú navrhnuté na inštaláciu na povrchu: oxidácia fosílnych palív nie je možná bez atmosférického vzduchu.
• S potrebou vysokého výkonu s relatívne vzácnymi inklúziami. Typickým scenárom je studňa s veľkým prietokom, ktorý sa používa na naplnenie zásobníka s objemom niekoľko sto litrov.

• V prípade potreby zdvihnite vodu do väčšej výšky v porovnaní s povrchom pôdy. Tlak na výstupe je až 70 metrov vody.

Je jasné, že cena motorového čerpadla je niekoľkonásobne vyššia ako cena manuálneho náprotivku; Tieto zariadenia sa zvyčajne používajú pri trvalom pobyte v krajine.

Aké motorové čerpadlo je potrebné pre studne?

Oddelíme mušky od kotlíkov. Zariadenia, o ktorých diskutujeme, sa často používajú nielen pri prevádzke vrtov, ale aj pri ich vŕtaní. Motorové čerpadlá pre vrtné vrty majú oveľa vyššiu produktivitu: potrebujú čerpať maximálne množstvo vody do valca, aby sa zabezpečilo odstránenie kalu z oblasti vŕtania.

Čo s čerpadlami pre každodenné použitie?

Vlastne minimálne požiadavky.

• Výkon zariadenia by nemal prekročiť prietok.
• Hlava - požadované minimum. Čím viac je, tým viac spotreby paliva.

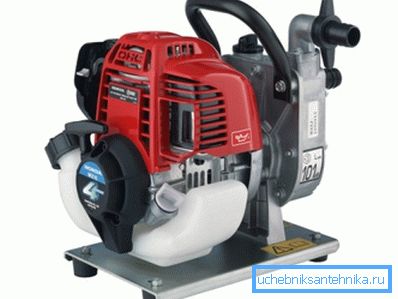

• Samonosné zariadenia, ktoré nevyžadujú predbežné plnenie vodou, sú uprednostňované.

záver

Video v tomto článku vám ako obvykle poskytne dodatočný materiál. Veľa šťastia!
