Kulový ventil z nehrdzavejúcej ocele - typy a vlastnosti

Guľový kohútik z nehrdzavejúcej ocele sa používa v potrubiach ako uzatvárací ventil, ktorý úplne blokuje tok pracovného média. V tomto článku sa budeme zaoberať funkciami tohto zariadenia a jeho rozsahu.

Všeobecné informácie

Takže guľový ventil je druh potrubného kovania, ktorého uzamykací prvok je vytvorený v tvare gule, a teda aj jeho názov. Treba povedať, že takáto konštrukcia bola ľudstvu známa už viac ako sto rokov.

Spočiatku toto zariadenie nebolo veľmi žiadané, ale s príchodom rôznych moderných materiálov vrátane nehrdzavejúcej ocele sa to stalo rozšíreným. Hlavnou výhodou týchto ventilov je jednoduchosť dizajnu a v dôsledku toho spoľahlivosť a trvanlivosť.

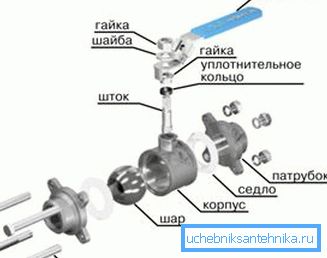

Zariadenie a funkcie

Tak ako všetky ostatné ventily, guľový ventil z nehrdzavejúcej ocele pozostáva z dvoch hlavných prvkov:

Pri ventiloch pre domácnosť sa spravidla priemer vŕtania rovná vnútornému priemeru potrubia. Preto sa nazýva plné nudné.

Najčastejšie sa tento typ ventilov používa v nasledujúcich typoch potrubí:

• Vodovodné potrubia;
• Plynovody;
• Tepelné potrubia.

Špeciálne funkcie

Najprv treba povedať, že guľový kohút z nehrdzavejúcej ocele nie je konštruovaný tak, aby fungoval ako škrtiaci alebo regulačný ventil. Mal by sa používať striktne pre svoj zamýšľaný účel, t. pre úplné prekrytie alebo otvorenie toku.

Otváranie otvoru sa vykonáva otočením rukoväte proti smeru pohybu hodinových ručičiek o 90 stupňov, t.j. kým sa nezastaví. Pre jednoduché použitie má konštrukcia páku zdvihu obmedzovača.

dôstojnosť

Medzi výhody ventilov, ktoré sa berú do úvahy, patria nasledujúce body:

• Malá veľkosť;
• Jednoduchosť dizajnu;
• Pohodlné ovládanie vlastných rúk;
• Žiadne stagnujúce zóny;
• Jednoduché pokyny pre inštaláciu;
• Vysoká tesnosť;
• Spoľahlivosť a trvanlivosť;
• Nízka cena, kvôli jednoduchosti dizajnu.

Z týchto dôvodov sa tento ventil nachádza takmer v každom byte a každom dome.

nedostatky

Spolu s pozitívnymi aspektmi má tento výrobok niektoré nevýhody, ktoré sú uvedené nižšie:

• Nie je možné nastaviť tok. Ak zariadenie používate na tieto účely, rýchlo sa odtlačí.
• Možnosť použitia len pre systémy s nízkym tlakom - pre plynovody nie viac ako 10 barov a pre vodovodné potrubia nie viac ako 16 barov.
• Obmedzený rozsah rozmerov - čím väčší je priemer potrubí, tým ťažšie je nájsť pre ne vhodné zariadenie.

Tip! Plastové guľové ventily môžu byť použité v spojení s plastovým potrubím, ich cena je nižšia ako u nehrdzavejúcej ocele, zatiaľ čo trvanlivosť a spoľahlivosť sú vysoké.

typy

Klasifikácia zvažovaného ventilu sa vykonáva podľa niekoľkých kritérií:

Obzvlášť dôležitým bodom je spôsob inštalácie a typ konštrukcie prípadu, pretože oblasť použitia závisí od toho, preto nižšie sa bližšie pozrieme na vlastnosti týchto zariadení.

spájanie

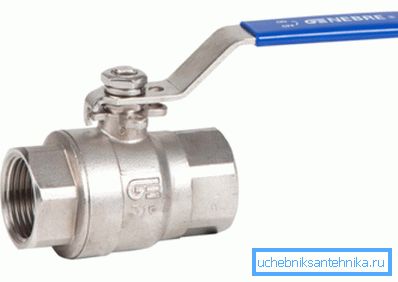

Nerezový guľový ventil má na oboch stranách vnútorný závit. Spravidla sa tieto tvarovky používajú na vodné potrubia.

Podľa kontrolnej metódy sú tieto zariadenia tri typy:

• páky;
• Elektricky poháňané;
• Gear.

Ak menovitý priemer nepresahuje DN125, zariadenie sa ovláda pákou. Ak je priemer väčší, optimálnym riešením je ovládanie prevodového stupňa. Elektrický pohon sa používa tam, kde sa používa dvojpolohová regulácia alebo ťažko prístupné uzatváracie ventily.

prírubou

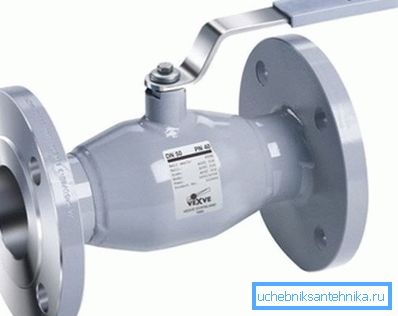

Nerezová guľová klapka našla svoju aplikáciu v ropnom a plynárenskom priemysle. Používajú sa v potrubiach prepravujúcich plyn, olej a iné chemikálie.

Keďže názov je ľahko uhádnuť, nerezový prírubový ventil je namontovaný pomocou prírub, ktoré sú na oboch stranách.

Hlavnými výhodami tohto zariadenia sú:

• Nízke náklady;
• Dlhá životnosť;
• Možnosť použitia pre suspenzie, viskózne a kontaminované médiá, kal, atď.

Samozrejme, guľový kohútik z nehrdzavejúcej ocele môže byť použitý len vtedy, ak sú potrubia vybavené vhodnými prírubami.

bradavka

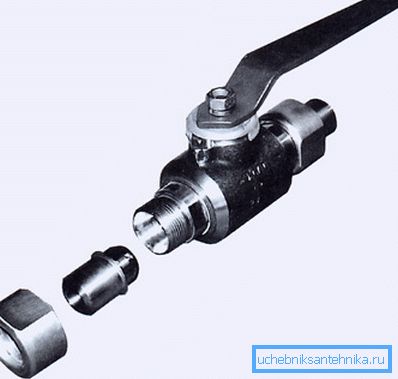

Z muftovyh sa líšia predovšetkým tým, že majú vonkajší závit. Najčastejšie sa používa v petrochemickom priemysle. Zariadenie je pripojené k potrubiam pomocou matic.

zvar

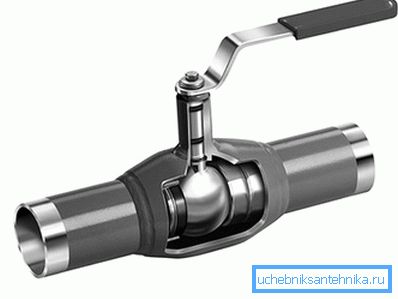

Zo všetkých vyššie uvedených výrobkov sa tento ventil vyznačuje tým, že sú namontované zváraním. Najčastejšie sa používa v systémoch centrálneho zásobovania teplom. Hlavnou výhodou tohto dizajnu je úplná tesnosť spojenia. (Pozri tiež článok Hermetic for pipes: features.)

Tip! Zariadenia s malým priemerom sa môžu používať na domáce účely ako odtok. Napríklad môžete použiť tento kohútik pre sud z nehrdzavejúcej ocele.

záver

Nerezové kulové žeriavy sú široko používané v rôznych aplikáciách. To je spôsobené ich jednoduchosťou, spoľahlivosťou a veľkým výberom konštrukcií trupu.

Z videa v tomto článku môžete získať viac informácií o tejto téme.
