Kulový ventil 1: 2-1: 2 palce bezporuchový chod

Tento článok sa týka výberu ventilov na zásobovanie vodou v mestskom byte. Zoznámime sa so zariadením moderných guľových ventilov, porovnajte ich s konkurenčnými riešeniami a naučte sa, ako si vybrať a nainštalovať ventil vlastnými rukami. Takže začnime.

popis

zariadenie

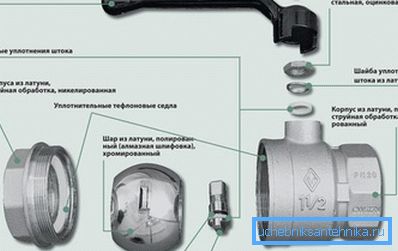

Zariadenie s guľovými ventilmi s priemerom 2,5 palca je takmer rovnaké pre všetkých výrobcov.

Blokovací gombík sa otočí o štvrtinu plného otáčky v tele (obvykle sklopné).

• V otvorenej polohe je priechodka v gule vyrovnaná s ventilmi;
• V uzavretej polohe je priechod úplne zablokovaný pevnou stenou gule..

Tyč je zasunutá zvnútra a von cez otvor v kryte. Na vonkajšej strane je tyč opatrená páčkou alebo kľučkou. Páka je o niečo pohodlnejšia, pretože vám umožňuje meniť silu pri zmene pozície lopty; ale motýľ je kompaktnejší, čo je veľmi užitočné vo výklenkoch a za nábytkom.

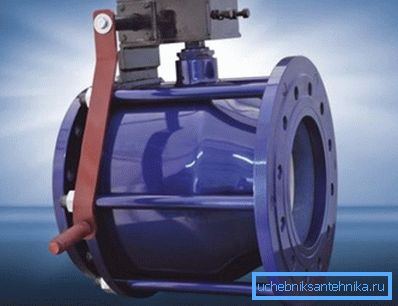

Upresnite, že guľové ventily veľkej veľkosti (od DN 50 a viac) namiesto rukoväte môžu byť vybavené prevodovkou. Avšak s podmieneným priechodom 15 mm, zo zrejmých dôvodov, nie je nárokované.

Čo poskytuje tesniaci ventil a tyč?

Existuje niekoľko možností.

• Teflonové sedlá pod guličkou a tesnenie pod drieku sa používajú v dovážaných výrobkoch (napríklad v Valtec) a vyznačujú sa vysokou prevádzkovou teplotou (do 250 ° C).
• Fluorescenčné sedadlá môžu byť kombinované s fl uoroplastickým krúžkovým tesnením alebo dvojicou gumových krúžkov na stonke.

Telo ventilu je zvyčajne vyrobené z mosadze. To je, ale už s chrómom alebo niklom galvanicky pokovovaným povlakom slúži ako materiál pre uzáver. Rukoväť je z hliníka alebo ocele, niekedy s PVC poťahom pre lepšiu tepelnú izoláciu.

Cena polopalcového guľového ventilu je vo veľkej miere závislá od výrobcu a pohybuje sa v rozmedzí od 90 do 400 rubľov. Univerzálne ventily (určené pre horúcu a studenú vodu) sú označené červenou rukoväťou. Modrá farba indikuje obmedzenú tepelnú odolnosť, žltá - ventil je plyn.

charakteristiky

Neposkytujú rozmanitosť. Pre absolútnu väčšinu riešení na trhu, zoznam vlastností vyzerá takto:

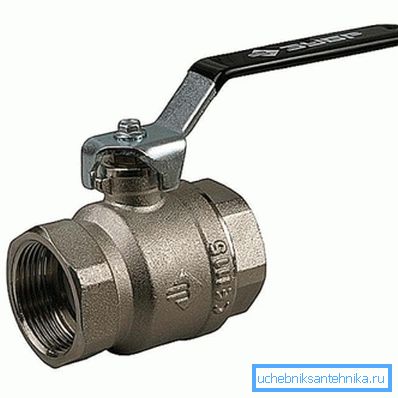

Ventily z nehrdzavejúcej ocele sú oveľa silnejšie a schopné vykonávať svoje funkcie pri tlakoch 25 až 40 atmosfér. Zriedkavejšie je možné nájsť mosadzné výrobky navrhnuté pre rovnaký tlak.

Avšak, pre domáce použitie, určite nestojí za to prenasledovať:

1. Pravidelný tlak vo vykurovacích a vodovodných systémoch nikdy neprekročí 8 - 10 atmosfér.
2. V prípade vodného kladivka je bezpečnostná medzera. Ventil môže pracovať 16 rokov pri tlaku 16 atmosfér, ale krátkodobý tlakový skok do 20-25 kgf / cm2 takmer určite nebude ničivý.

Mimochodom: omnoho zraniteľnejším bodom zásobovania vodou sú flexibilné hadice vedúce k nádrži a kohútiku. Ich tenké rukávy pred uzatvárajúcimi maticami odchádzajú už pri 12-14 atmosférach (najmä po niekoľkých rokoch prevádzky).

variácie

Telo ventilu môže mať takmer akýkoľvek tvar a môže byť kombinované s mnohými príslušenstvami na pripojenie potrubia.

Uvádzame niekoľko príkladov kombinovaných riešení.

• Ventil s vnútorným závitom na jednej strane a vonkajším ventilom na druhej strane je vhodný pred nádržou alebo mixérom. Umožňuje pripojiť matice z neobyčajných pružných spojov bez použitia trysiek.
• Ventil - roh bude veľmi užitočný pre montáž na rohu.
• Ventil kombinovaný s hrubým filtrom - riešenie na kľúč na inštaláciu pri vchode do bytu.

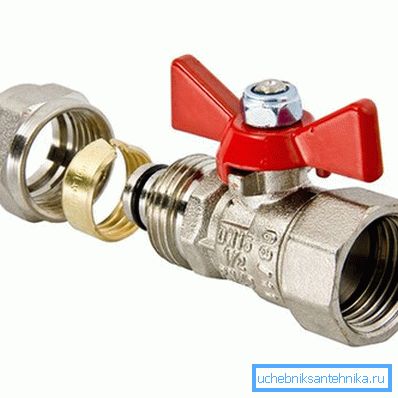

• Nakoniec produkt so závitom a príslušenstvom na stláčanie kovového plastu alebo spojka na zváranie na polypropylénovú rúrku ušetrí priestor a poskytne dodatočné závitové spojenie.

Dôležité: Na zváraných, spojovacích alebo závitových pripojeniach sa vyskytuje 95% netesností. Tuhé časti rúrok akéhokoľvek typu spôsobujú majiteľovi problémy veľmi zriedka.

Porovnanie s konkurenciou

Súťažiaci sú časovo testované riešenia - skrutkové a zátkové ventily. Pre nich možno toto porovnanie stručne opísať ako frázu, ktorá je kompletná.

Hydraulický odpor plného otvoru (a takmer všetkých guľových ventilov patrí tomuto typu) ventilu sa nelíši od časti potrubia rovnakej dĺžky. Neobsahuje ani ohyby kanálov ani prechody priemerov. Skrutka a v menšej miere korkový ventil spôsobujú značné straty tlaku.

Z rovnakého dôvodu sa piesok, škára ani troska nikdy nehromadia v guľovom ventile alebo pred ním. Ak otvoríte skrutkový ventil po desiatich rokoch prevádzky, pod sedlom ventilu nájdete bohaté nánosy nečistôt, ktoré znižujú tlak vody, ktorý už pri oddelení klesá.

Otáčanie rukoväte vyžaduje veľmi mierne úsilie. Vôbec nie sú potrebné žiadne nástroje. Korkový ventil musí byť vždy otočený veľkou, niekedy nebezpečnou veľkou silou: trenie kovu na kov vytvára oveľa väčší odpor ako na polymérových sedlách.

Záslepka a výmena tesnenia? Nie, nie je počuť. Maximálne po niekoľkých rokoch aktívnej činnosti na guľovom ventile bude potrebné utiahnuť tesnenie okolo drieku a otáčať maticou o pol otáčky.

Napokon v prípade guľového ventilu nie je smer prúdenia vody cez ňu irelevantný. Súčasne môžu byť skrutkové výrobky namontované iba pozdĺž šípky. Návod je spojený s vysokou pravdepodobnosťou odtrhnutia ventilu pri protiprúde a vodnom kladivko sprevádzajúcom výpadok.

Výber a inštalácia

Čo treba hľadať pri kúpe a inštalácii guľového ventilu?

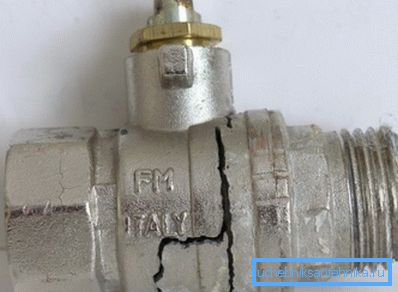

• Hmotnosť výrobku. Najčastejším nedostatkom lacných ventilov vyrábaných v juhovýchodných ázijských krajinách je silikónové telo namiesto pochrómovanej mosadze. Silumin je zreteľne ľahší.

Mimochodom: aby sa zabránilo falšovaniu, je lepšie kúpať batériu nie v striebornom, ale v žltom prípade.

• Na prítomnosť maticovej žľazy. Ak sa namiesto toho utesnenie utiahne pod podložkou, bude viditeľne ťažšie utiahnuť opotrebované tesnenie okolo stonky.
• Na hrúbke stien. Čím je väčšia, tým je menej pravdepodobné, že počas inštalácie rozdrvíte batériu.

• Mimochodom, o inštalácii: ventil je namontovaný pomocou kľúča so strednou silou. Keď je armatúra inštalovaná v inštalovanom ventile alebo v záchytnom držiaku, nedovoľte ho otáčať. Navíjanie je polymérne tesniaci závit alebo čistý, bez slamy, sanitárnej bielizne s farbou.

záver

Dúfame, že náš materiál pomôže čitateľovi vyhnúť sa chybám pri výbere a inštalácii ventilov pre vlastný byt. Ak sa chcete dozvedieť viac o type ventilov, o ktoré máte záujem - videá v tomto článku čakajú na vás. Veľa šťastia!
