Kulička s plným vývrtom - sanitárny sen

Vysoká popularita uzatváracích guľových ventilov je spôsobená extrémnou štrukturálnou spoľahlivosťou. Z tohto dôvodu sú široko požadované v systémoch vykurovania, zásobovaní vodou, plynom a chladom, vetrania, ako aj v teploch s miernymi teplotami. Najatraktívnejšou vlastnosťou guľových ventilov je ich "autonómia" počas pracovného procesu bez potreby údržby.

Všeobecné informácie

Kulový výrobok je pomenovaný ako uzamykacia časť, ktorá má sférický tvar a je umiestnená medzi dvoma sedadlami a vreteno spojené s ovládacou rukoväťou. Tento typ ventilu by sa mal používať len ako uzatvárací ventil, ale nie s regulačnými ventilmi.

Originálne dizajnové prvky a technické charakteristiky sférického mosadzného plnohodnotného žeriavu spolu s materiálom dodávajú ventil výnimočné vlastnosti:

• univerzálnosť - materiál produktu je stabilný pri kontakte s ropou, vodou, olejom, vzduchom a dopravným tokom ropných produktov pri teplote;
• spoľahlivosť - bezpečnosť práce zaručuje prvok konštrukcie - tyč;
• účinnosť - tvar guľového uzáveru, ktorý sa otáča okolo svojej osi, poskytuje jednoduchú reguláciu dopravného toku;
• zameniteľnosť - spojenie môže byť nahradené prírubou jedna, pri dodržaní bezpečnostných opatrení pre tento typ potrubia;
• vzduchotesnosť - špeciálne tesnenia s vysokou odolnosťou proti opotrebeniu, umožňujú prevádzku produktu po mnoho rokov.

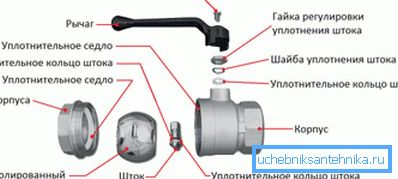

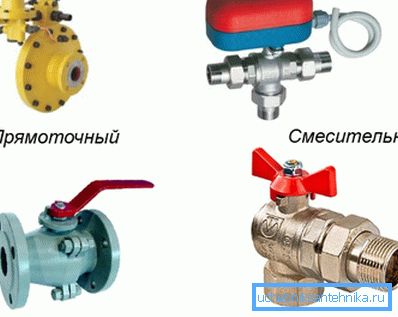

V závislosti od účelu je možné tieto žeriavy vyrobiť:

• priamy tok;
• puzdro;
• miešania;
• roh.

Guľový mosadz s plným vývrtom podľa GOST 21345-2005 má 25 000 pracovných cyklov. Vzhľadom na bezchybnú prevádzku jednotky je jej životnosť 30 rokov (GOST 4.114-84). Mosadzné zariadenie odoláva kolísaniu teploty od -20 do +150 ° C a tlaku 1,6-4,0 MPa (GOST 26349-84, GOST 365-80).

Vlastnosti dizajnu

Blokovací guľový prvok môže byť umiestnený v plávajúcej polohe alebo na podpere. Plávajúca guľa nie je pevne spojená s vretenom a môže sa voľne pohybovať - ​​vnútorný tlak z prichádzajúcej strany ju pritlačí na krúžok na výstupe, čím zabraňuje prenikaniu vody.

V nosnej konštrukcii je skrutka upnutá na jednej strane kolíkom v spodnej časti konštrukcie. Na druhej strane sedadlá, ktoré sú stlačené proti loptičke prietokovým tlakom. Zložitosť mechaniky miesta zvyšuje náklady na výrobok.

materiál

Dlhá životnosť sa dosiahne vďaka ochrannému náteru, ktorý sa nanáša elektrolytickým pokovovaním niklu. Táto technológia umožňuje používanie kohútikov v potrubiach s pitnou vodou, ako aj pri zásobovaní horúcou vodou.

Avšak mosadzné guľové kohúty s plným vývrtom v porovnaní s ventilom:

• jednoduchšia;
• kompaktnejší;
• má nízky hydraulický odpor;
• polomer otáčania - 90 °.

Takže niekoľko veľkých nákladov je oprávnené.

Klasifikácia žeriavu

Klasifikácia môže byť vykonaná s prihliadnutím na rôzne parametre:

• priemer otvoru - plný otvor s priemerom brány, ktorý sa zhoduje s otvorom v potrubí a plným otvorom s otvorom v bráne menší ako v potrubí;
• prostredníctvom väzby - prírubová, tlmivka, zváraná, spojka.
• kontrolnou metódou - manuálne a mechanické;
• podľa typu riadenia - rukoväť alebo páčku motýľa.

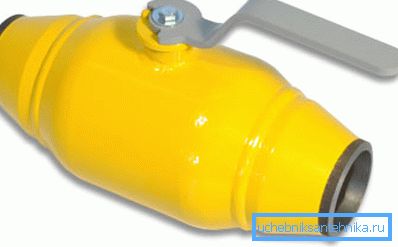

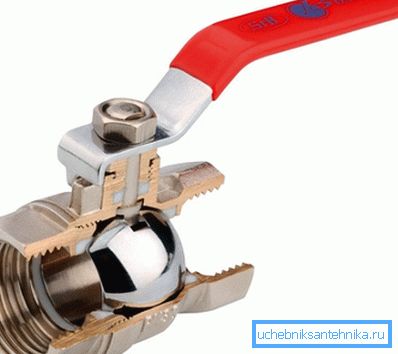

Spojovací guľový kohút

Spojovací ventil je spojený s potrubím s vnútornými závitovými spojkami. Otáčaním rukoväte proti smeru hodinových ručičiek, kým sa nezastaví rovnobežne s potrubím, dôjde k úplnému otvoreniu.

Spojovacie žeriavy sú vyrábané v 3 verziách:

• monolitické (ekonomické);

• dvojdielna, pozostávajúca z puzdra a spojky - najbežnejších modelov;
• Trojdielna alebo skladacia, ktorú môžete opraviť sami alebo vložiť novú pečať.

Musí byť vybraná lopatová spojka s plným otvorom, berúc do úvahy:

• účelu využívania;
• teplota pracovného média, ktoré prechádza zariadením;
• vnútorný tlak;
• priemer potrubia.

Spojovacie uzamykacie zariadenie bolo oceňované sanitárnymi zariadeniami, používa sa vo veľkej miere na vodných a vykurovacích sieťach, ale môže pracovať v plynnom prostredí.

Nespochybniteľné výhody posilnenia zahŕňajú:

• malé rozmery a hmotnosť;
• montáž v ľubovoľnej polohe;
• jednoduchosť riadenia;
• tok v akomkoľvek smere;
• nízky hydraulický odpor;
• demokratickej ceny.

Nevýhody je možné zvážiť:

• potreba zavrieť dlhé páky;
• vysoká cena elektrických pohonov pre automatické zatváranie;
• obmedzenie pracovnej teploty média - 100 ° C a tlaku - 16 barov a priemeru potrubia do 100 mm;
• citlivosť na pokles tlaku.

Venujte pozornosť! Uzamykacie uzly spojovacieho gombíka vyžadujú zvýšenú pozornosť pri montáži a montáži s vlastnými rukami, dodržiavajúc prípustné krútiace momenty. Najmenšia chyba môže viesť k prudkému poklesu tlaku a neodvratnému poškodeniu uzla.

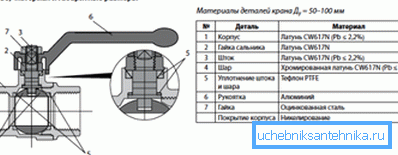

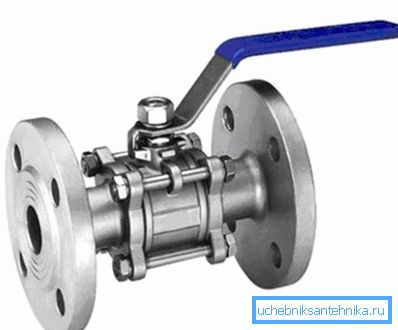

Prírubový žeriav

Ak teplota média presiahne 100 ° C a tlak 16 barov a práca spojovacieho výrobku nie je možná, použite prírubu guľového ventilu s plným vývrtom. Medzi výhody prírubového žeriavu patrí okrem iného schopnosť vykonávať opravy (sklápateľný prípad).

Nevýhody v dôsledku:

• vysoká cena;
• veľká váha;
• prítomnosť dlhých rukovätí pre manuálne ovládanie.

Venujte pozornosť! Pokyn sa zaväzuje obrátiť rukoväť na koniec, aby sa zabránilo tvorbe zrážok vo vnútri jednotky, čo vedie k úniku, oprave alebo výmene zariadenia.

Rozdiely v priechodnosti guľových ventilov

Hlavným rozdielom medzi plným a úplným ventilom je priemer a tvar otvorov v zámku. Otvorenie zostavy s plným otvorom sa nezužuje a nezhoduje sa s vnútorným priemerom rúrky, v plnom vývrte má tvar lievikovitého tvaru. Jeden takýto kužeľ obracia jemné strany smerom k toku, ak sú dve z nich - po oboch stranách.

V porovnaní s plným vývrtom má uzol bez priechodu:

• nižšia hmotnosť;
• jednoduchá manipulácia;
• nižšie náklady uzla brány.
• horšia šírka pásma;
• väčší koeficient hydraulického odporu;
• viac podmienenej trvanlivosti.

Pri poklese priechodu sa blokovací prvok stáva kompaktnejším. Ak sila hlavy nehralo významnú úlohu, je lepšie vybrať plnohodnotný žeriav ako ekonomicky životaschopnú možnosť.

sčítanie

Pozoruhodné charakteristiky zostavy guľových mosadzných ventilov umožňujú použitie v priemyselných a domácich priestoroch. Pomoc odborníka v oblasti technických jemností vám pomôže vybrať si jedinú správnu možnosť, ktorá bude slúžiť vášmu celému vedomému životu verne a verne.

Video v tomto článku je malý prehľad o populárnych typoch guľových ventilov.
